さて、今日の話は、昨日に引き続き『LINN CDプレイヤー KARIKの修理』の話で、今回はその2となります。前回はKARIKのCDユニットをばらしましたので、今回はピックアップユニットを交換し動作確認を行います。
１．ピックアップユニットのバラシ
１）CDユニットのTopカバーのバラシ
これでピックアップユニットにアクセス出来るようになりました。

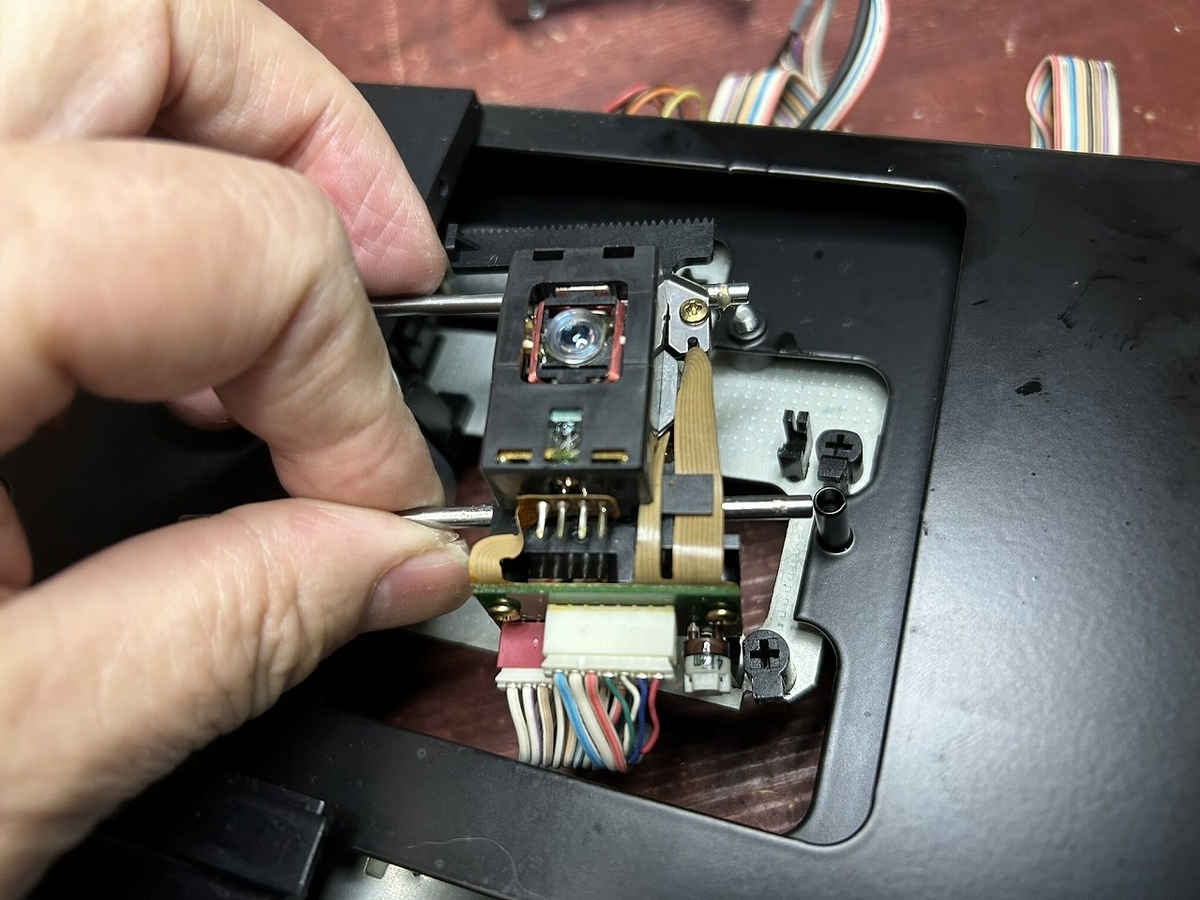

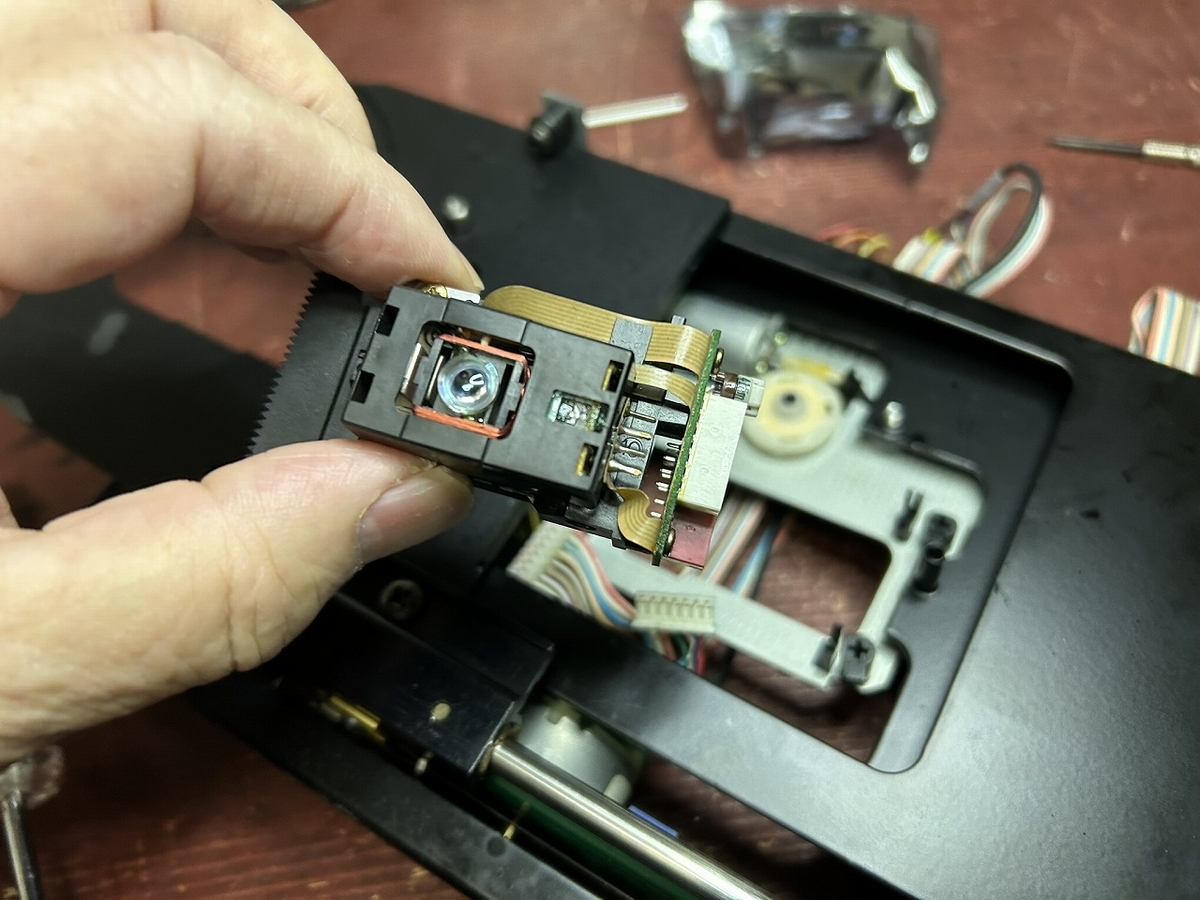

２）ピックアップユニットの取り出し
次にピックアップユニットを取り出します。

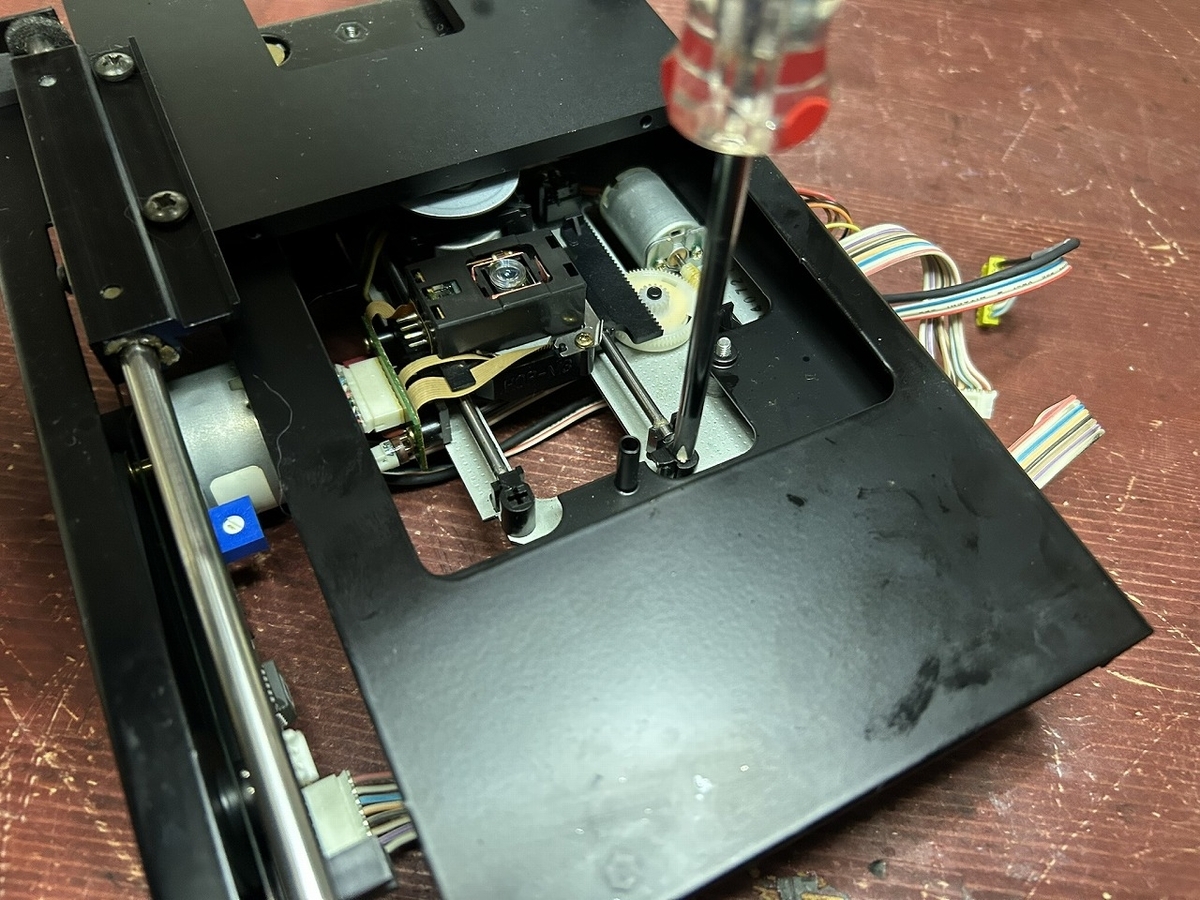

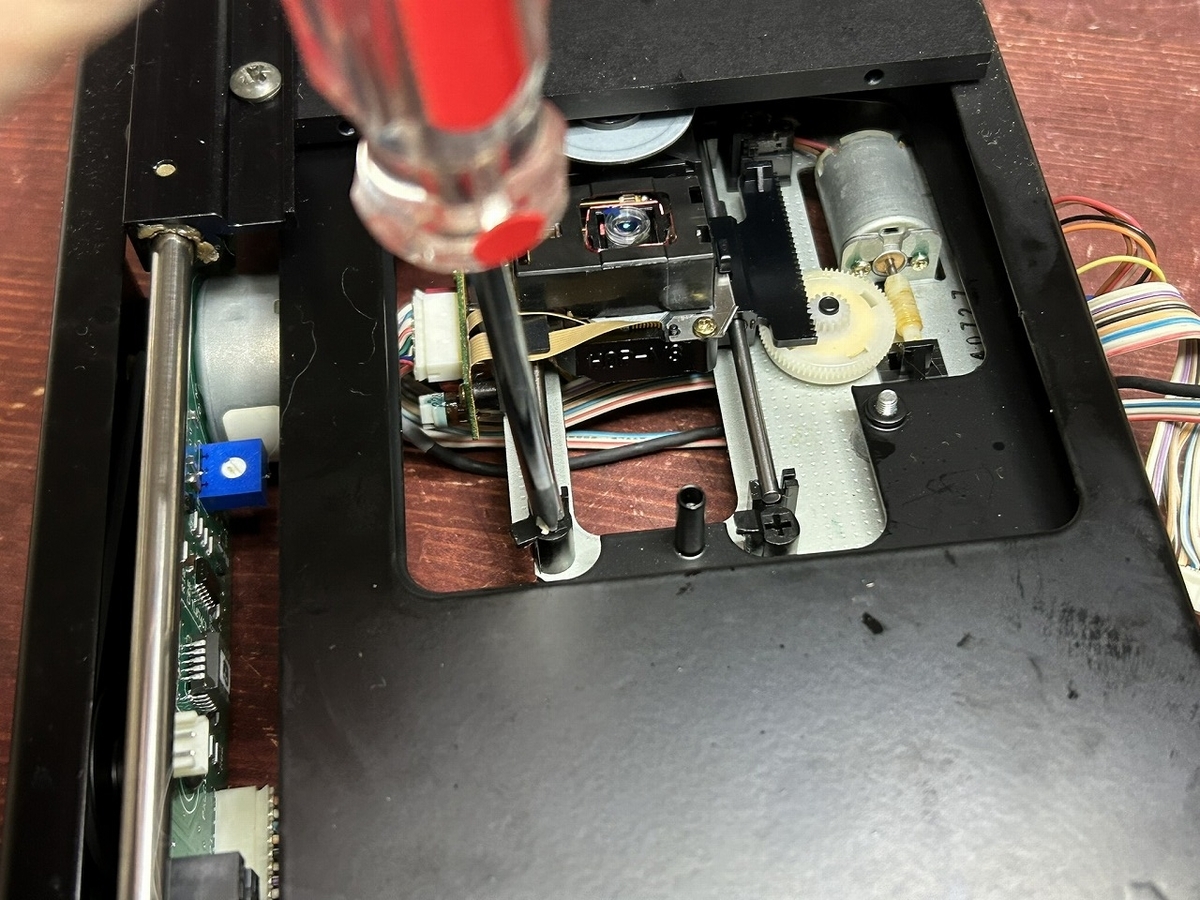

KARIKのピックアップユニットのキャリッジレールは簡単な方式で固定されている為、プラスドライバーで90°回転させるだけでOKです。
これでキャリッジレールが外れました。

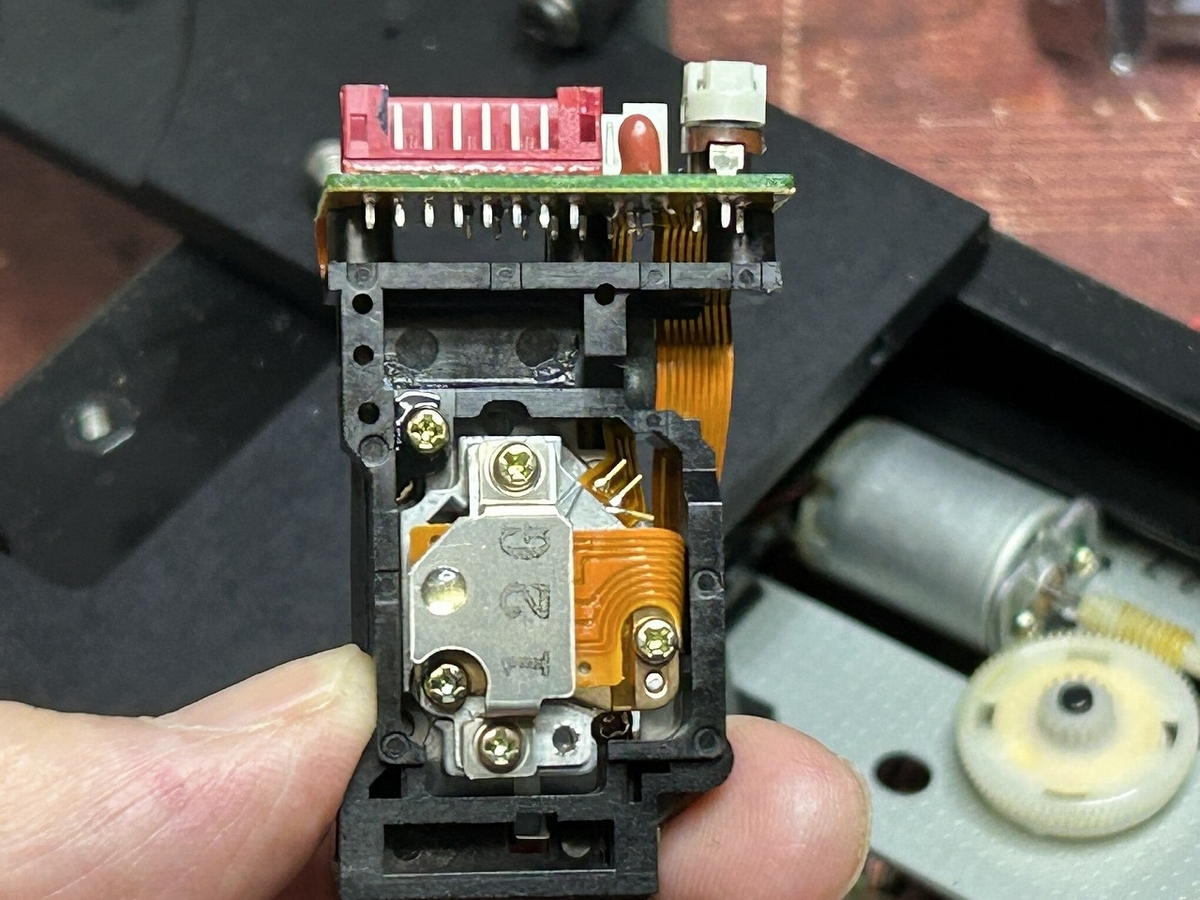

３）ピックアップユニットの観察
これから新しいピックアップと交換するのですが、ぱっと見で基板にショートパターンが無かったので、ピックアップをよく観察します。
どこを見てもショートランドは見つかりません。
どうもおかしいです。まあ、人体はアースしているので、大きな問題にはならないと思います。
２．新しいピックアップの取り付け
それでは、新しいピックアップを取り付けます。

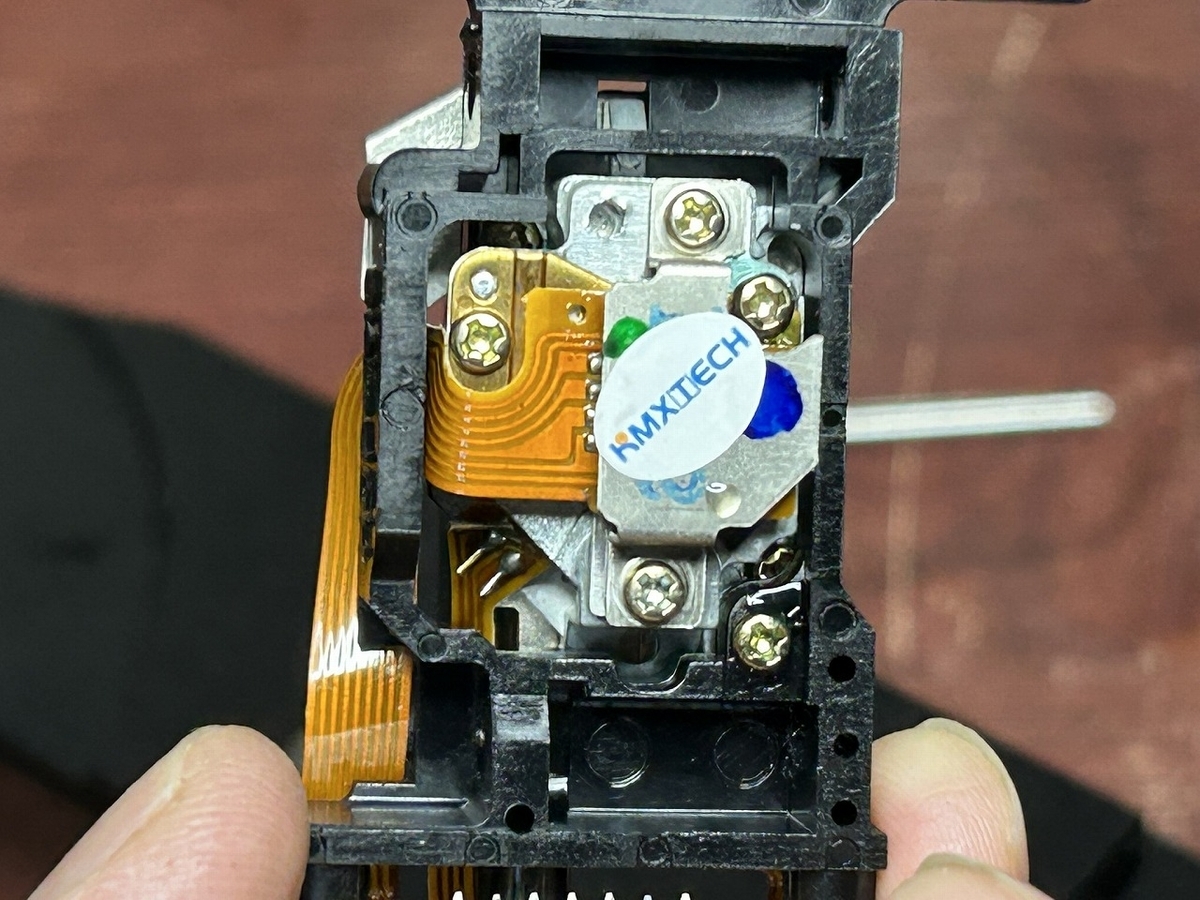

１）新しいピックアップ

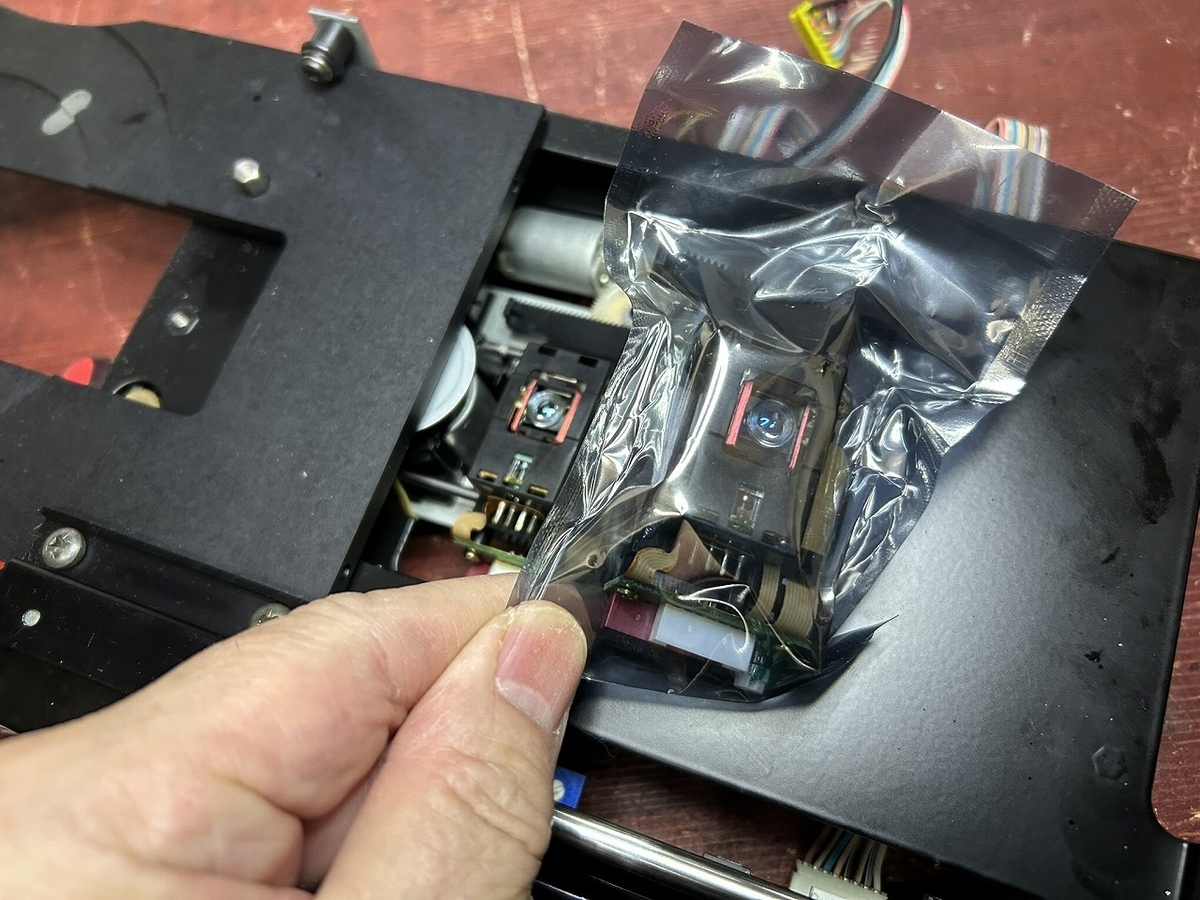

KARIKのピックアップは、AliExpressでやっと見つけました。

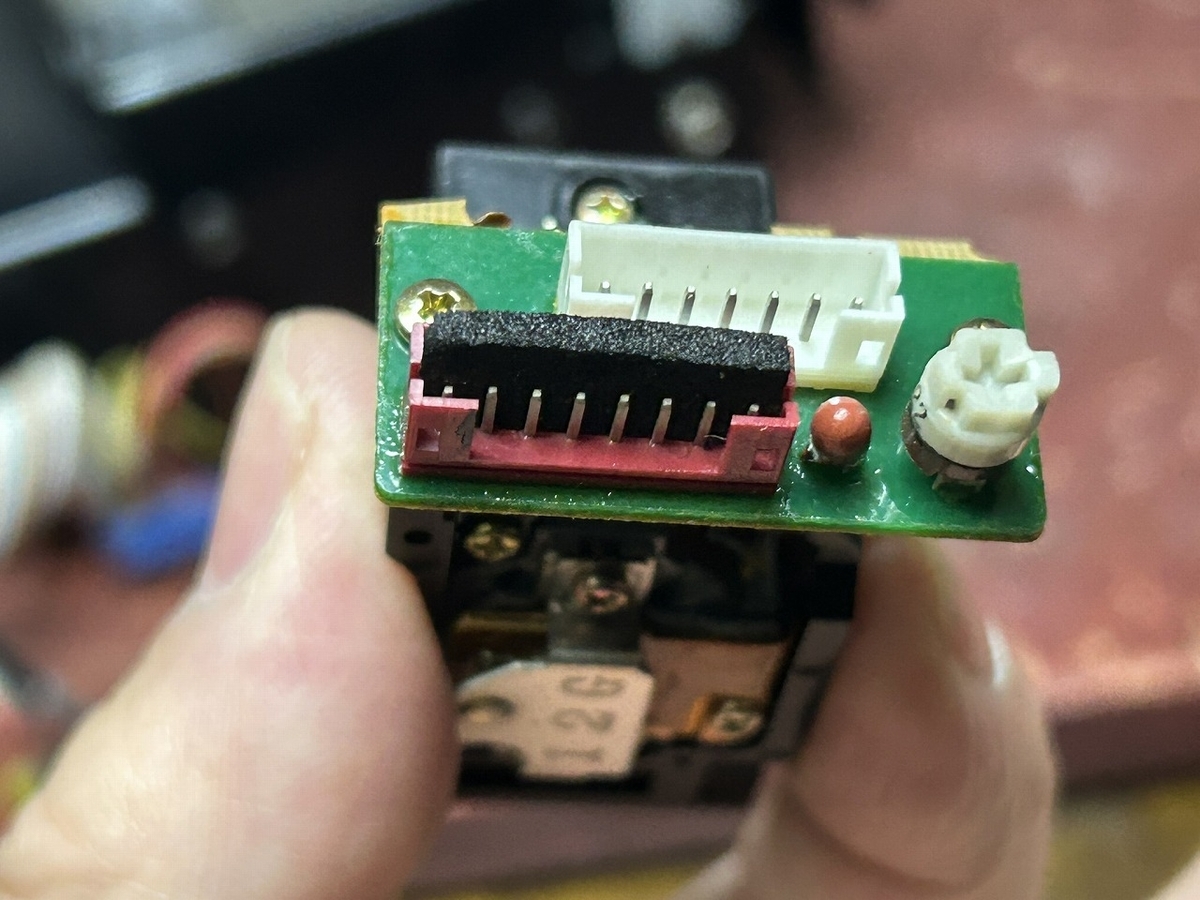

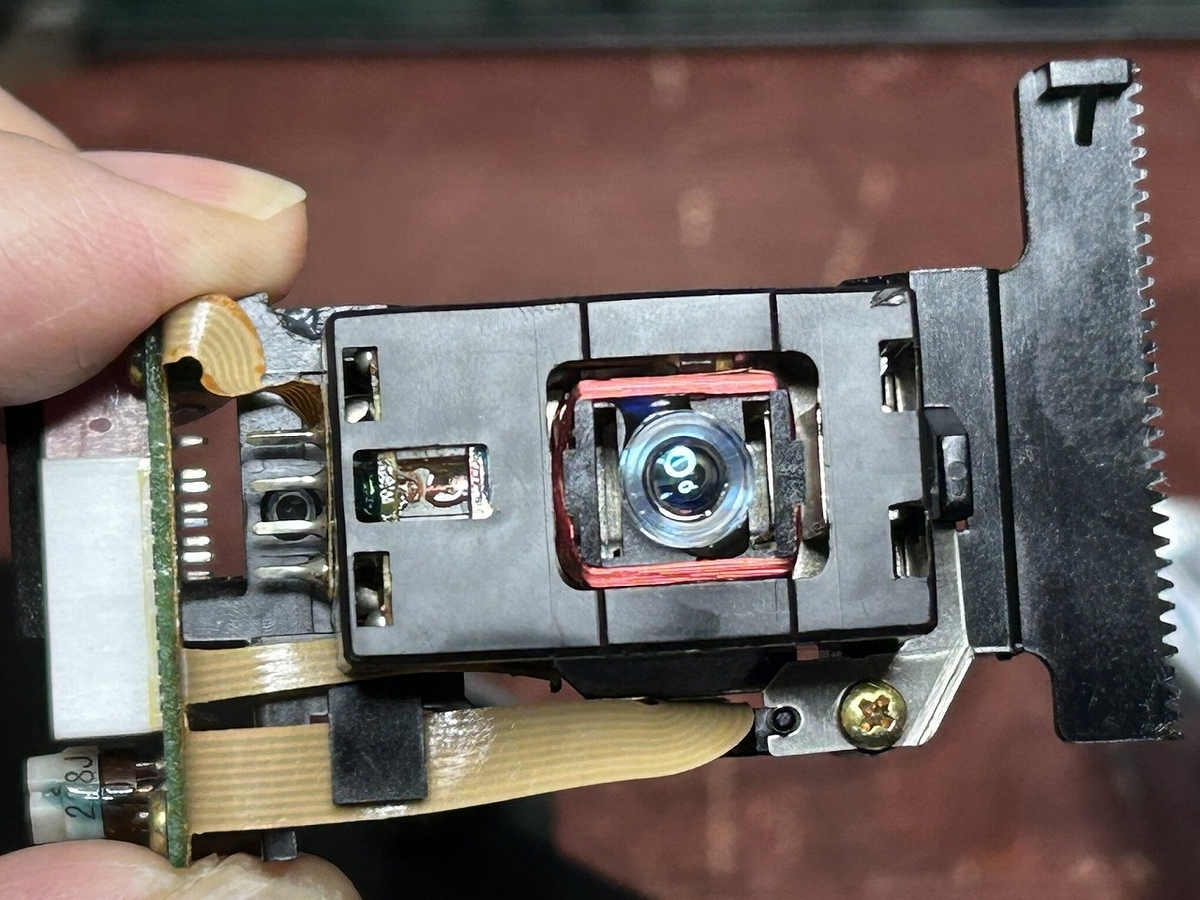

２）新しいピックアップの観察
新しいピックアップにショートランドがあるかどうかを確認します。

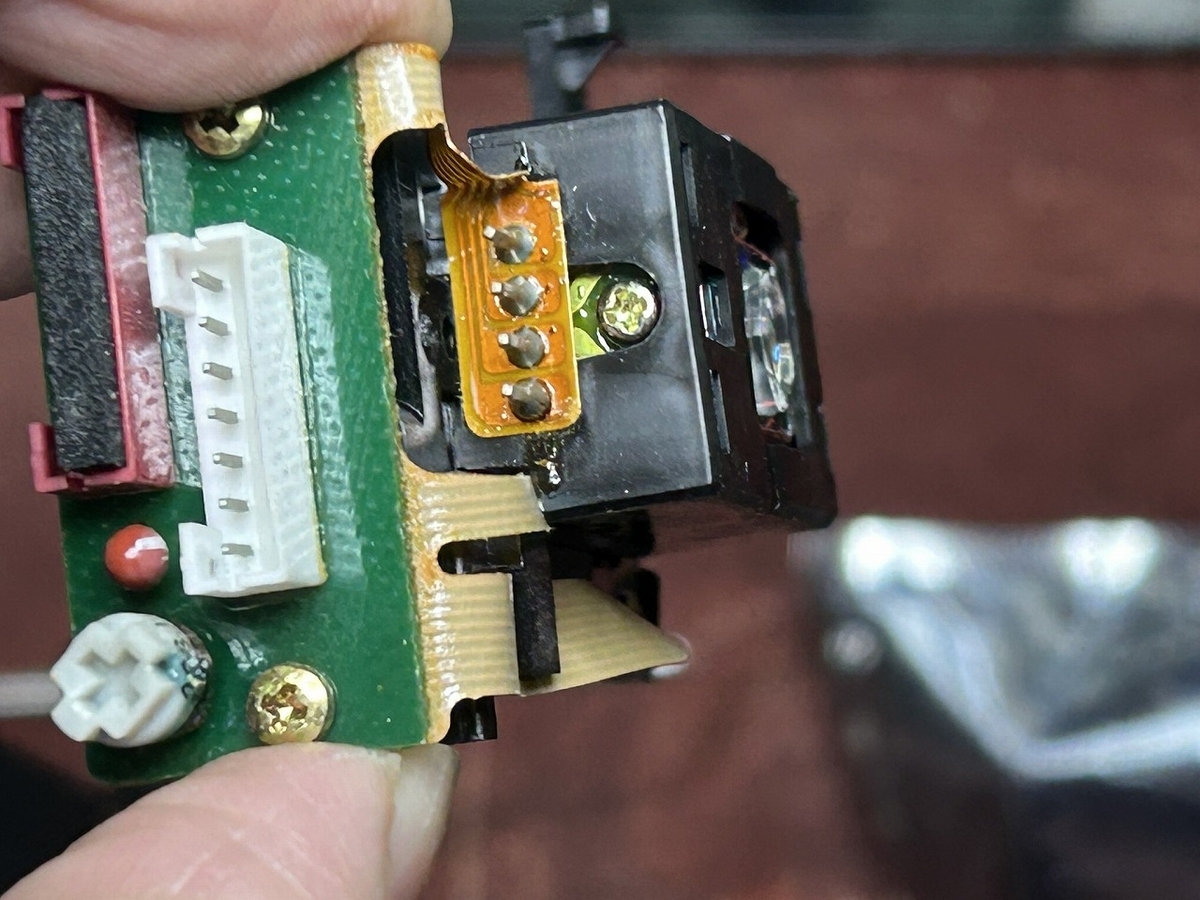

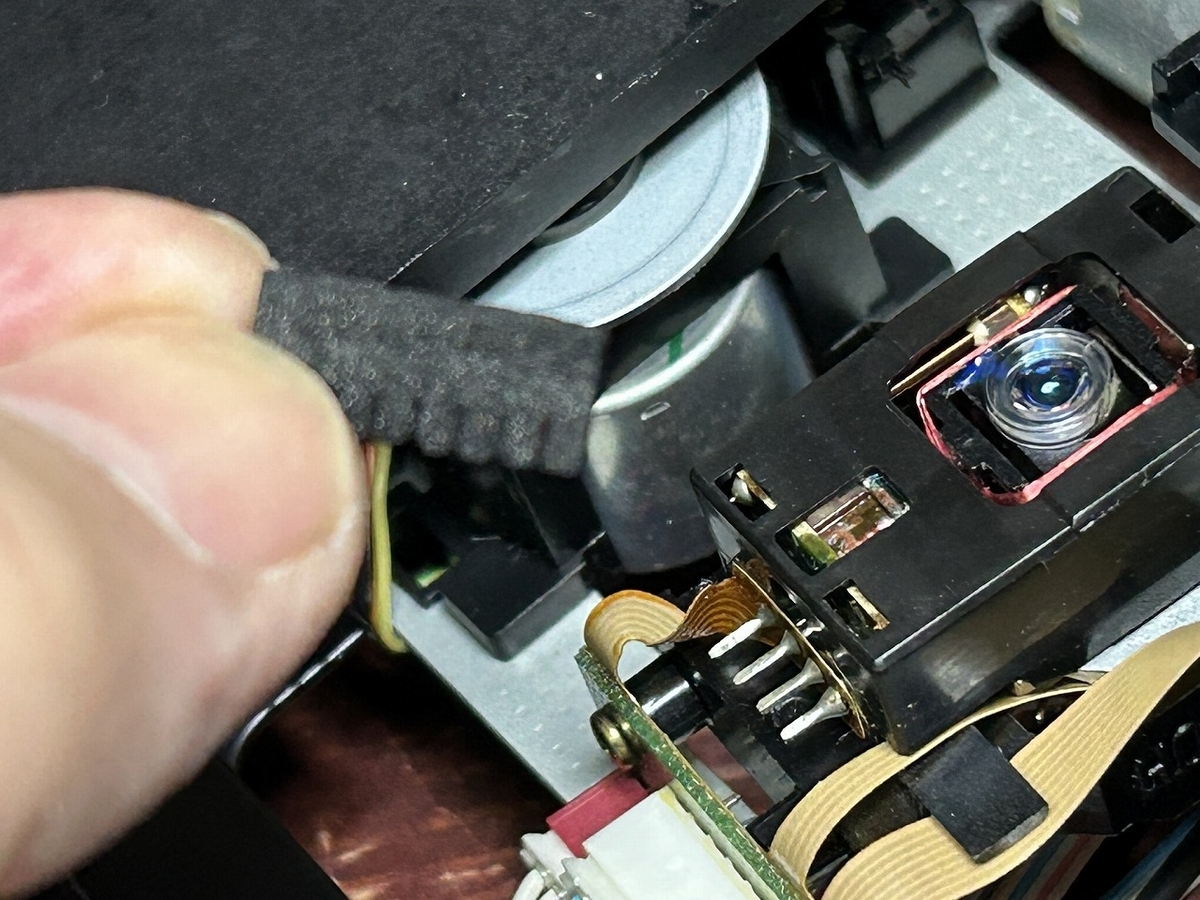

赤いコネクタの中に導電スポンジが仕込んでありました。おそらくこれがショートランドと同じ役目を果たしているのだと思います。
これを取り除いて、コネクタを挿入します。

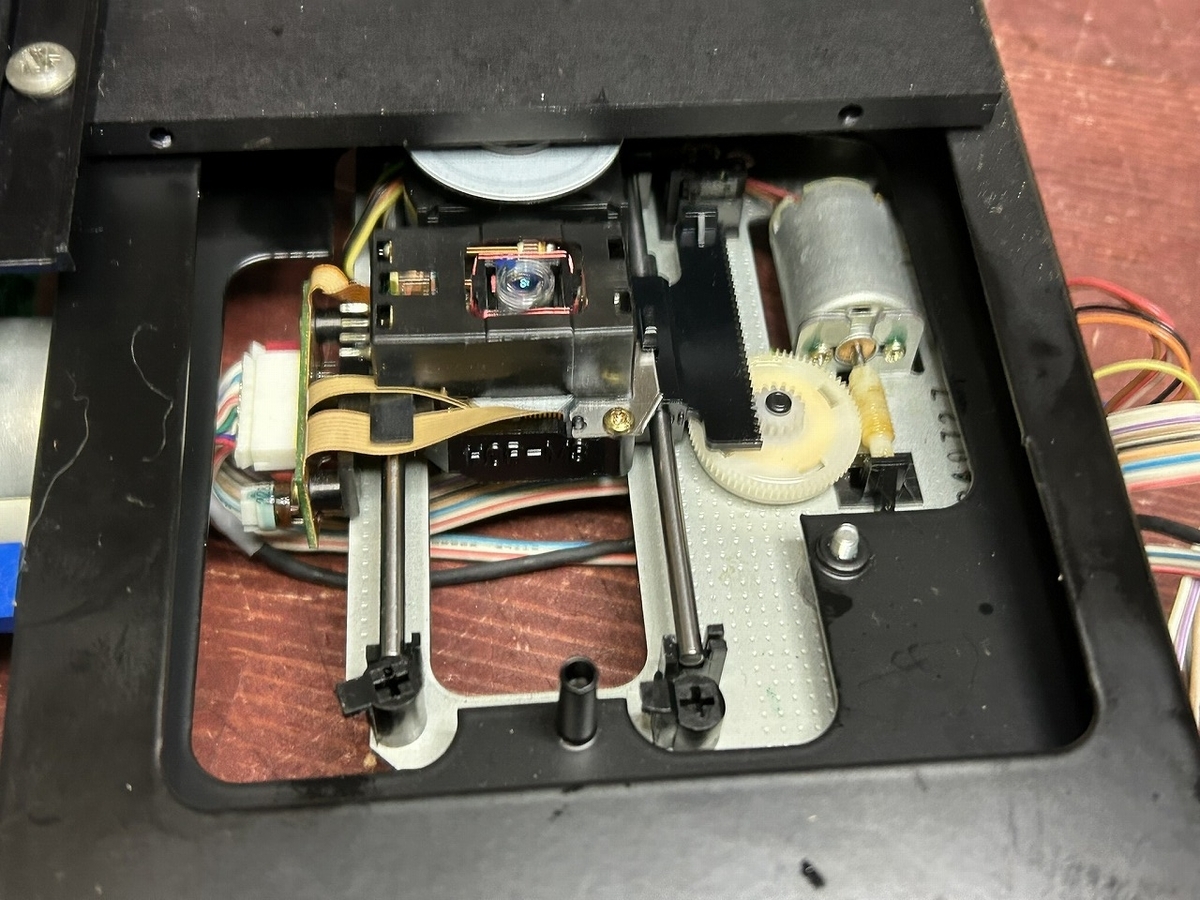

３）ピックアップの設置
新しいピックアップにキャリッジレールを挿入し、CDユニットにセットします。

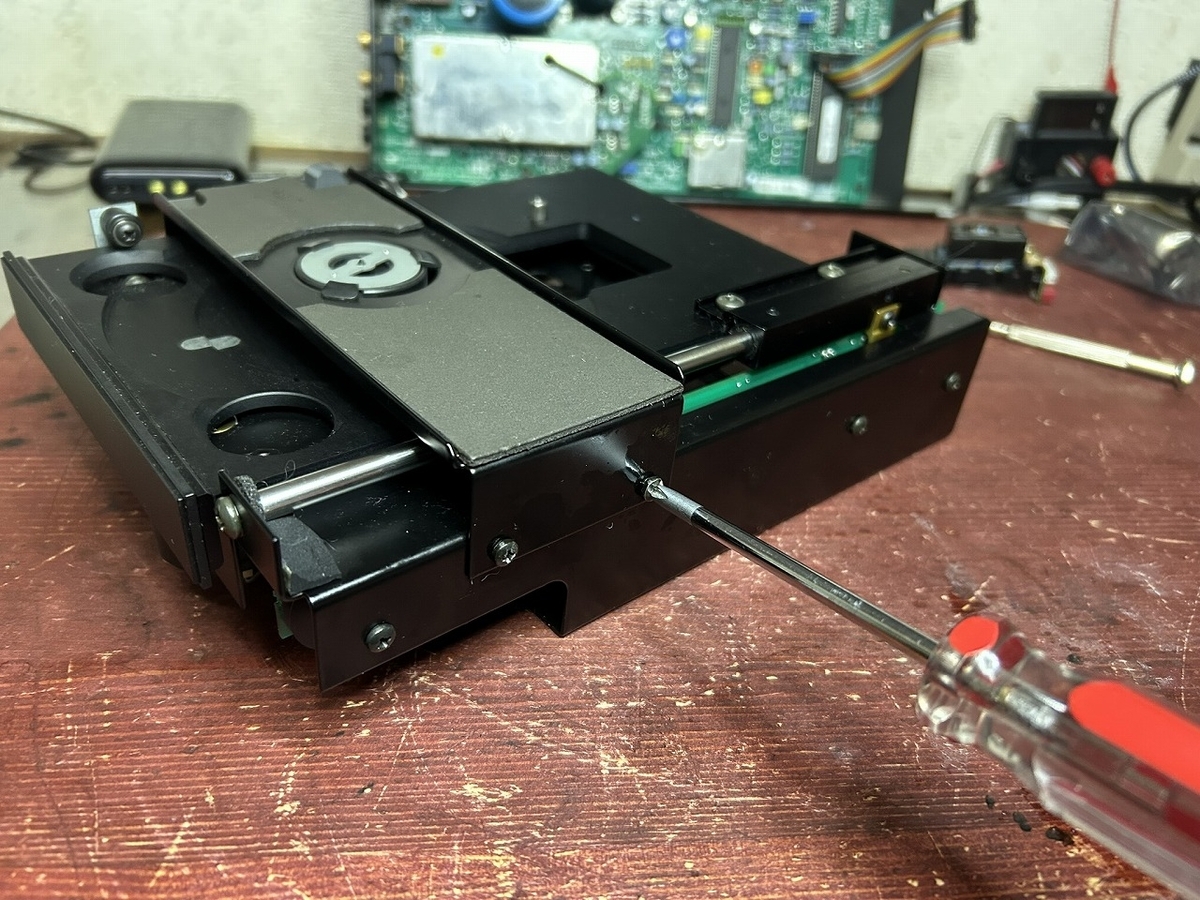

４）TOPカバーの設置
最後にTOPカバーを設置します。
これでピックアップの交換は終了です。
３．CDユニットの仮組付けと動作確認
CDユニットを本体に仮組付けし、動作を確認します。

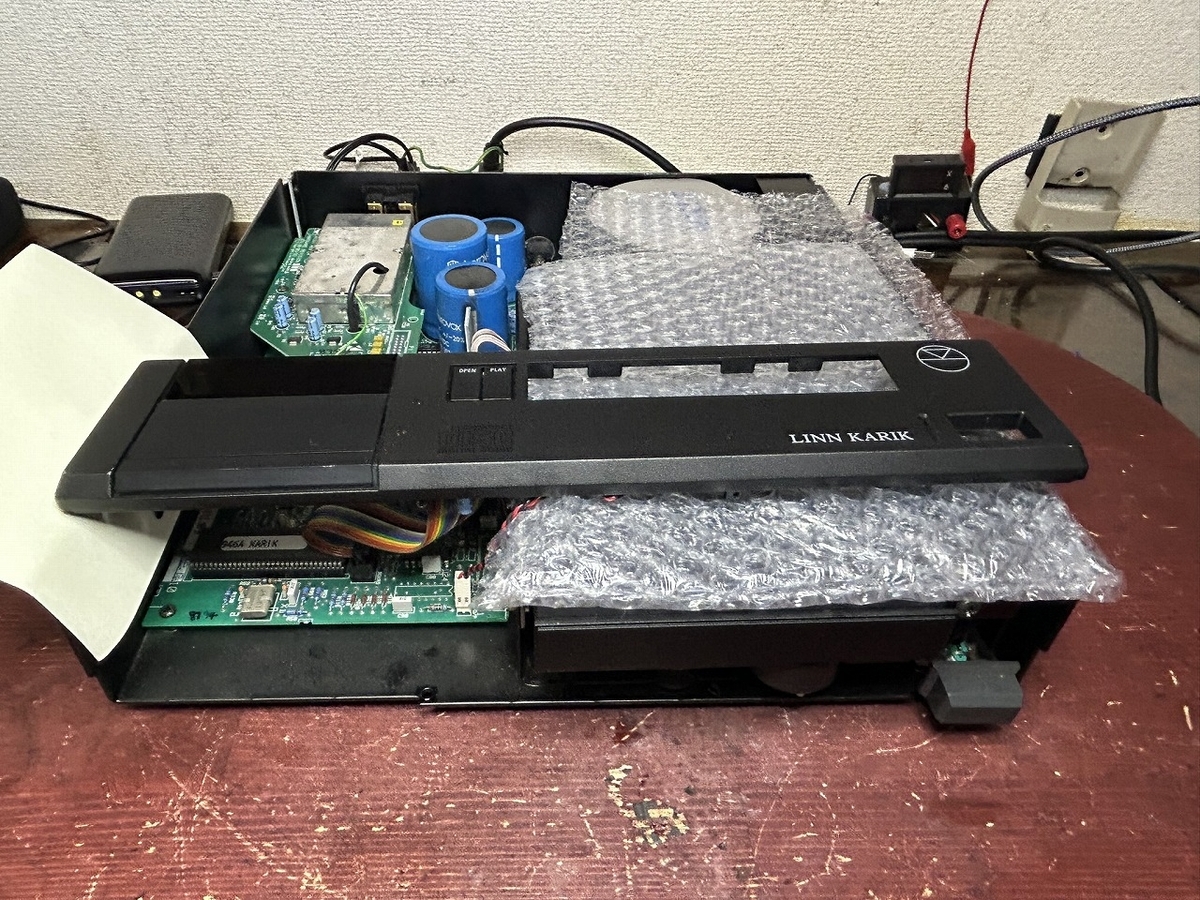

１）仮組付け

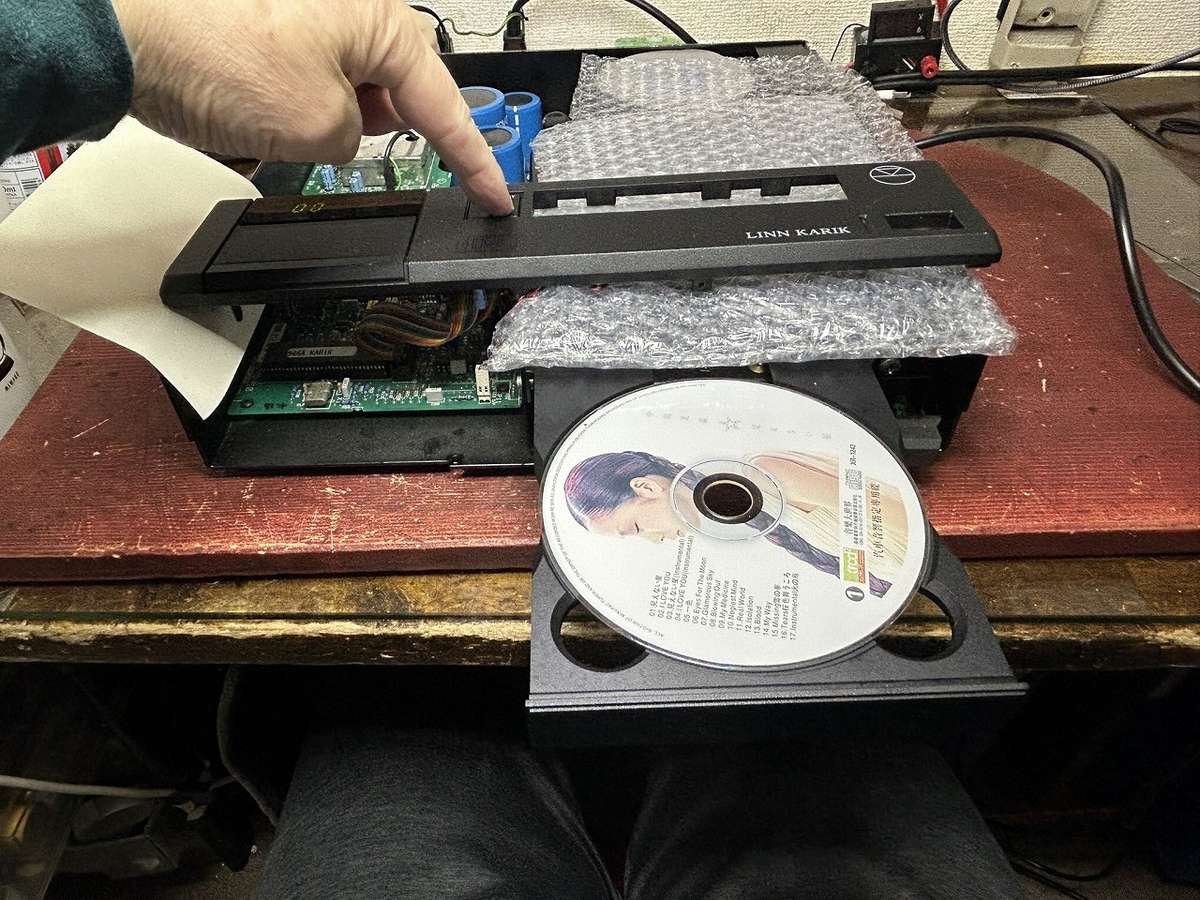

２）動作確認
それでは動作確認を行います。
あれ？？なかなかCDを認識してくれません。
CDを回転させるとき、なんだか空回りしているような音がします。

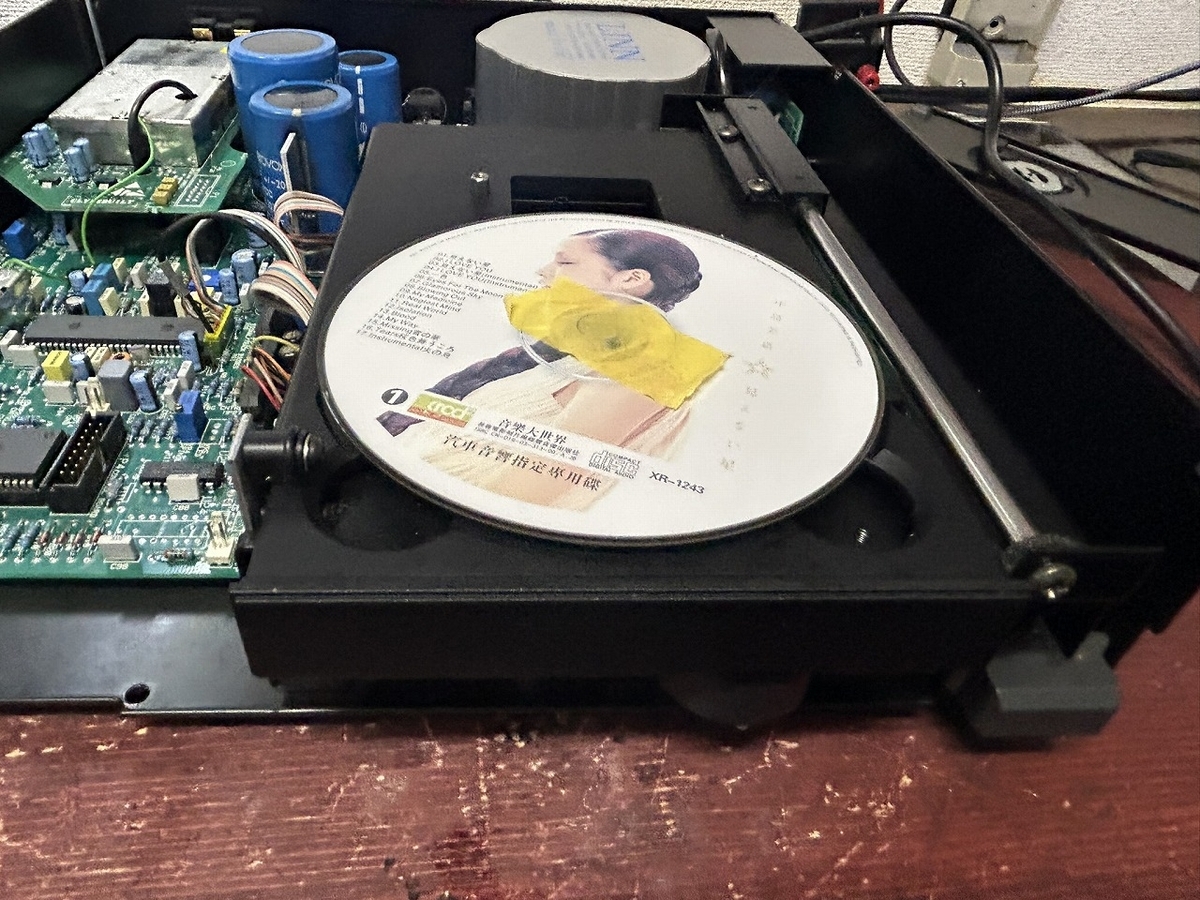

３）TOPカバーを外しテープでCDを固定する

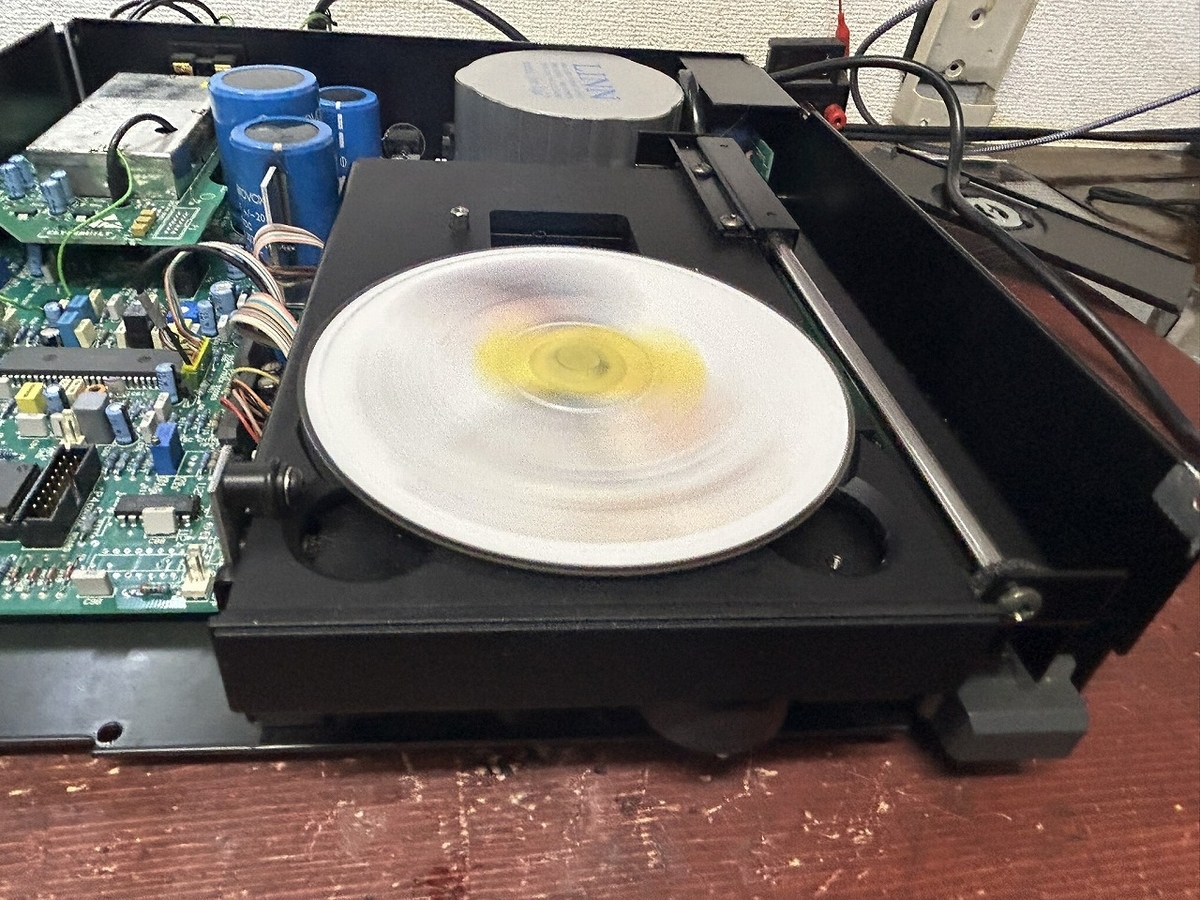

それでは、TOPカバーを外し、CDをじかにマスキングテープでスピンドルのブラケットに固定します。

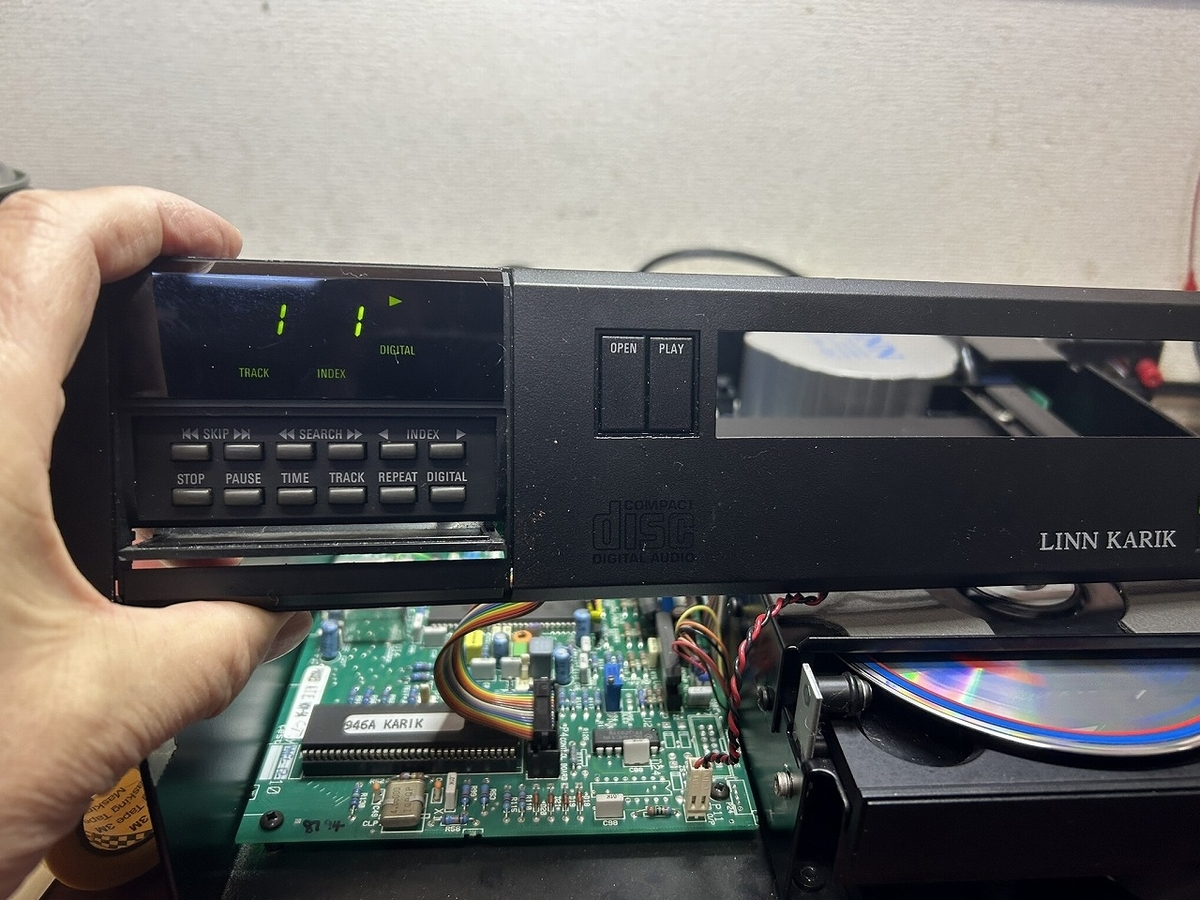

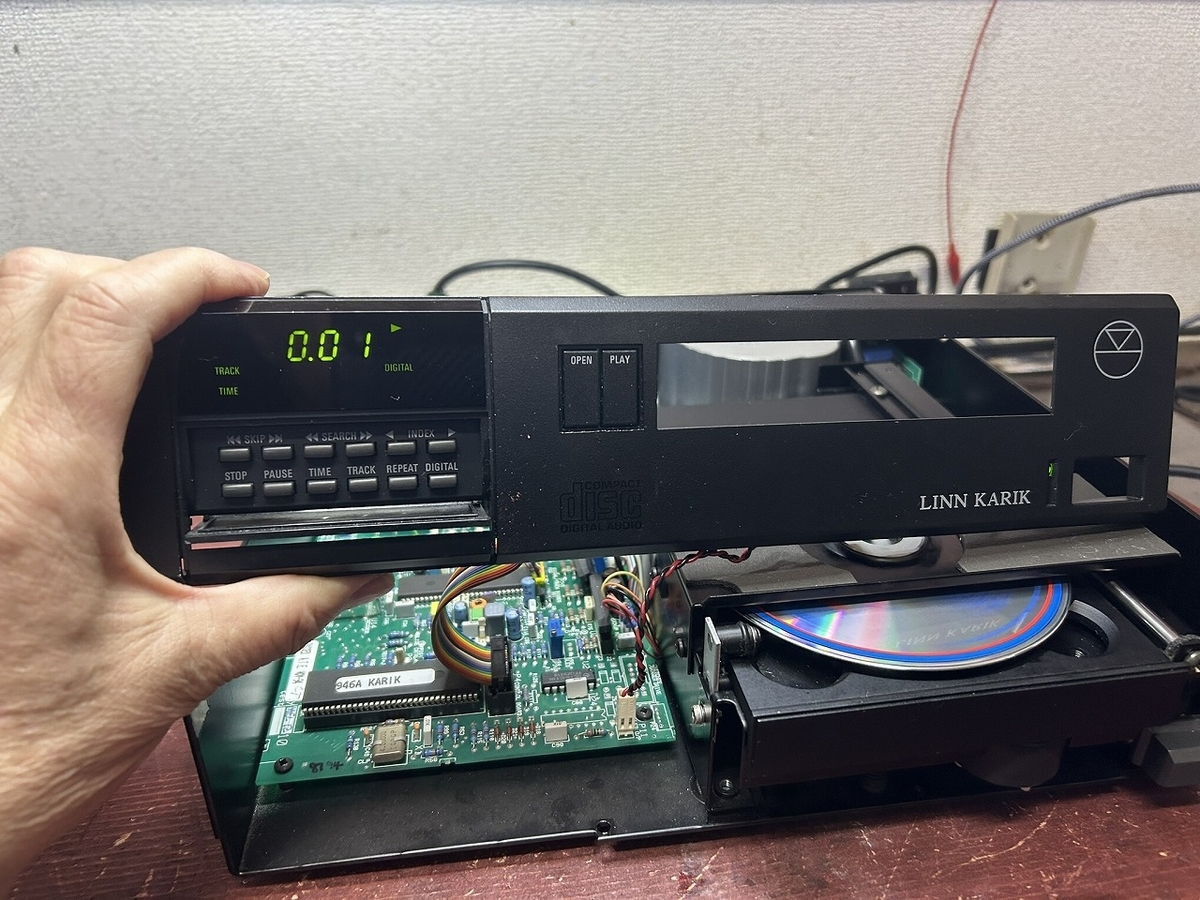

４）動作確認
この状態で動作確認をおこないます。

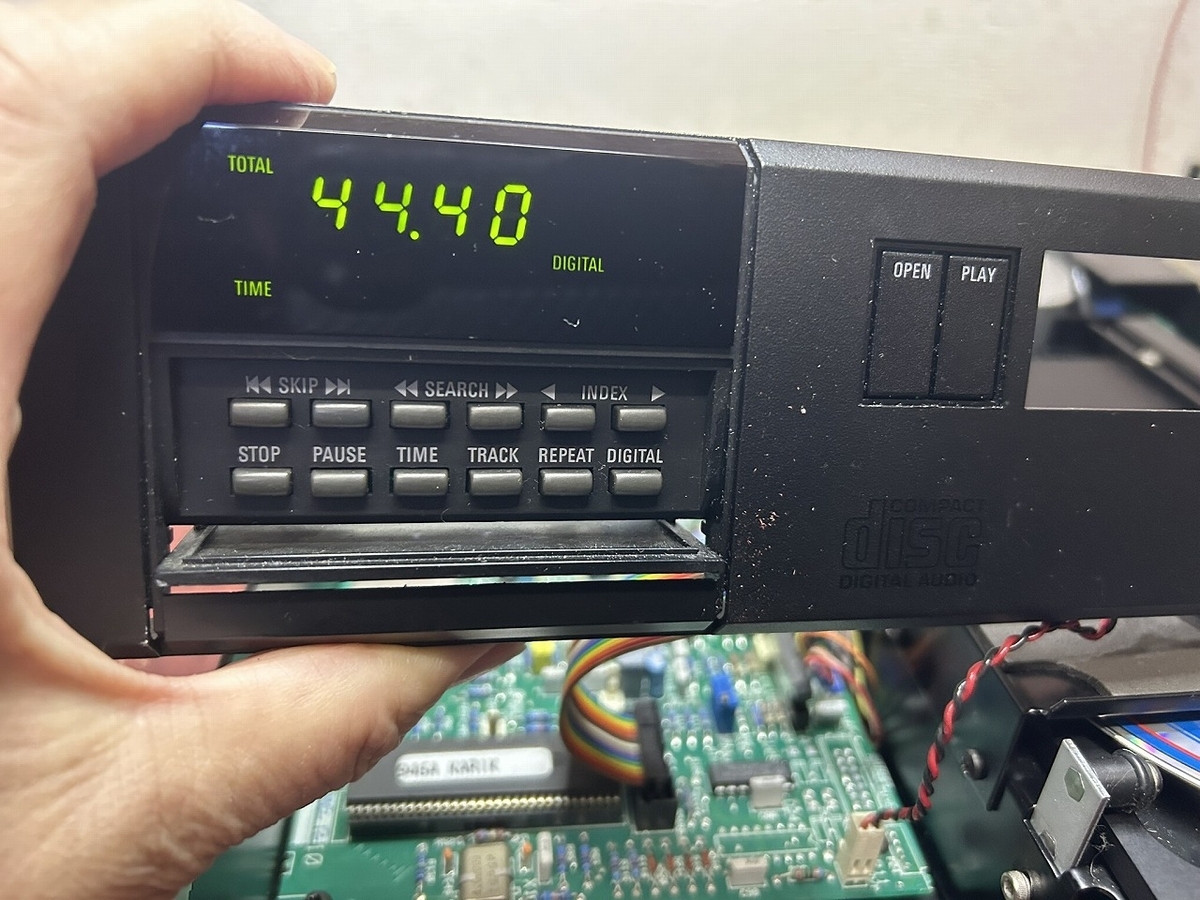

今度はきちんとCDを認識しました。
別のCDでも確認します。
大丈夫の様ですが、なんだか認識の時間が若干長い様な感じがします。
４．長時間のCD再生テスト
それでは組付けをして、リピート再生で24時間連続運転を行います。

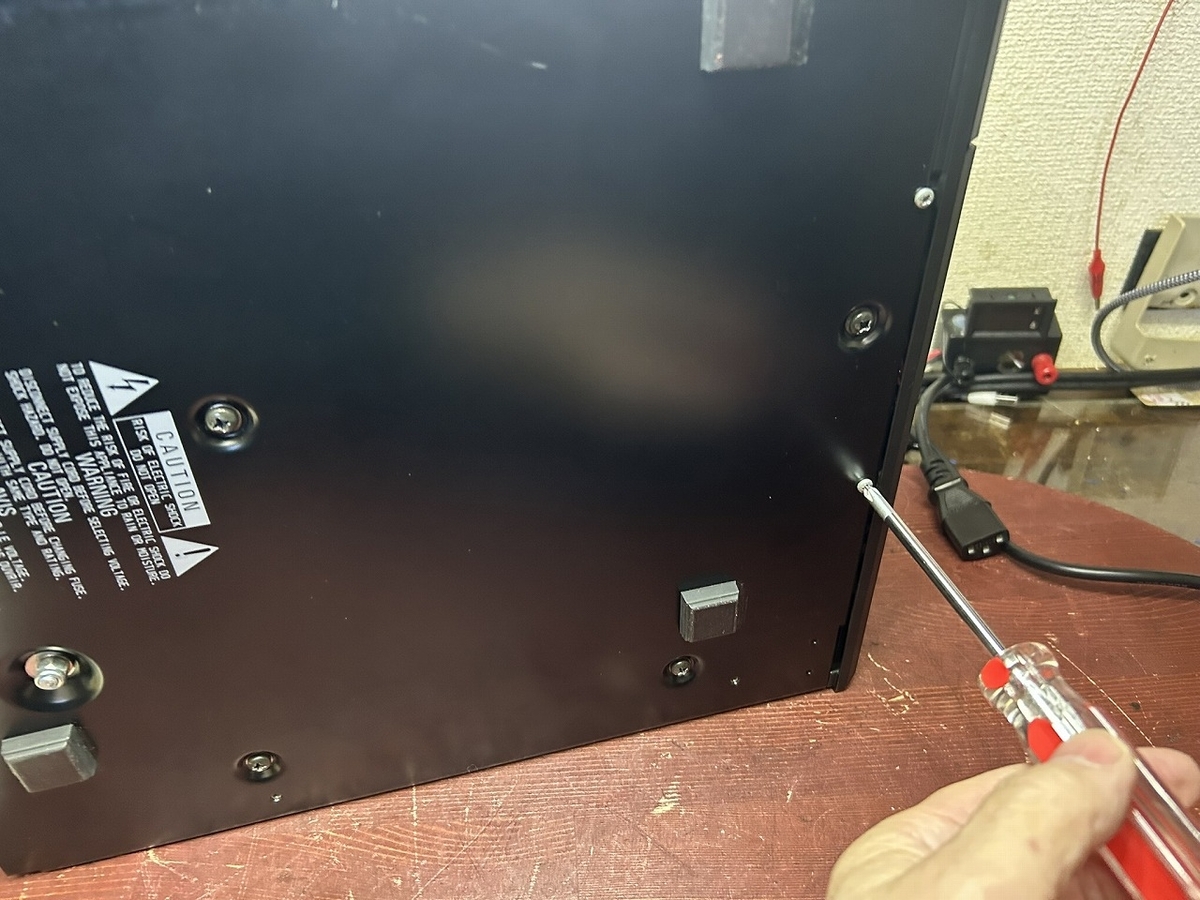

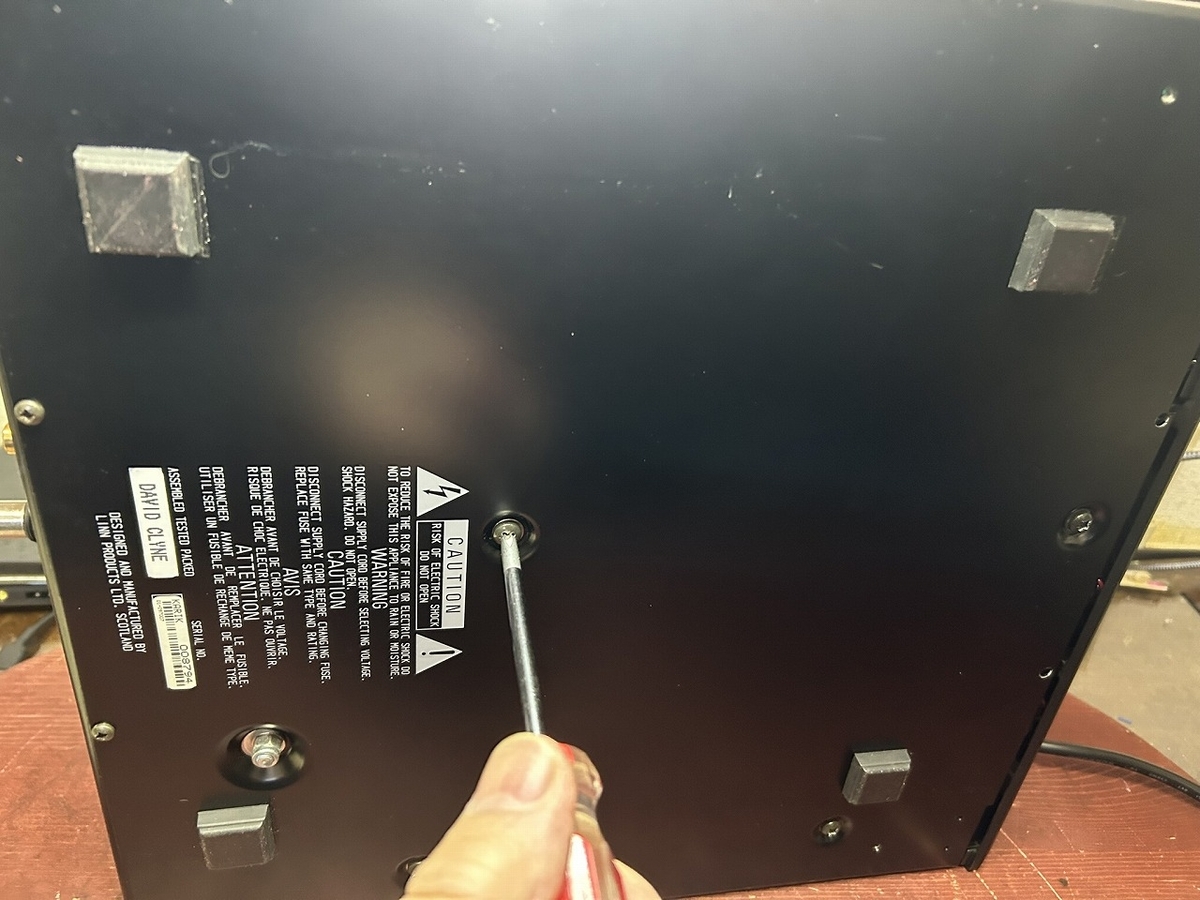

１）組付け

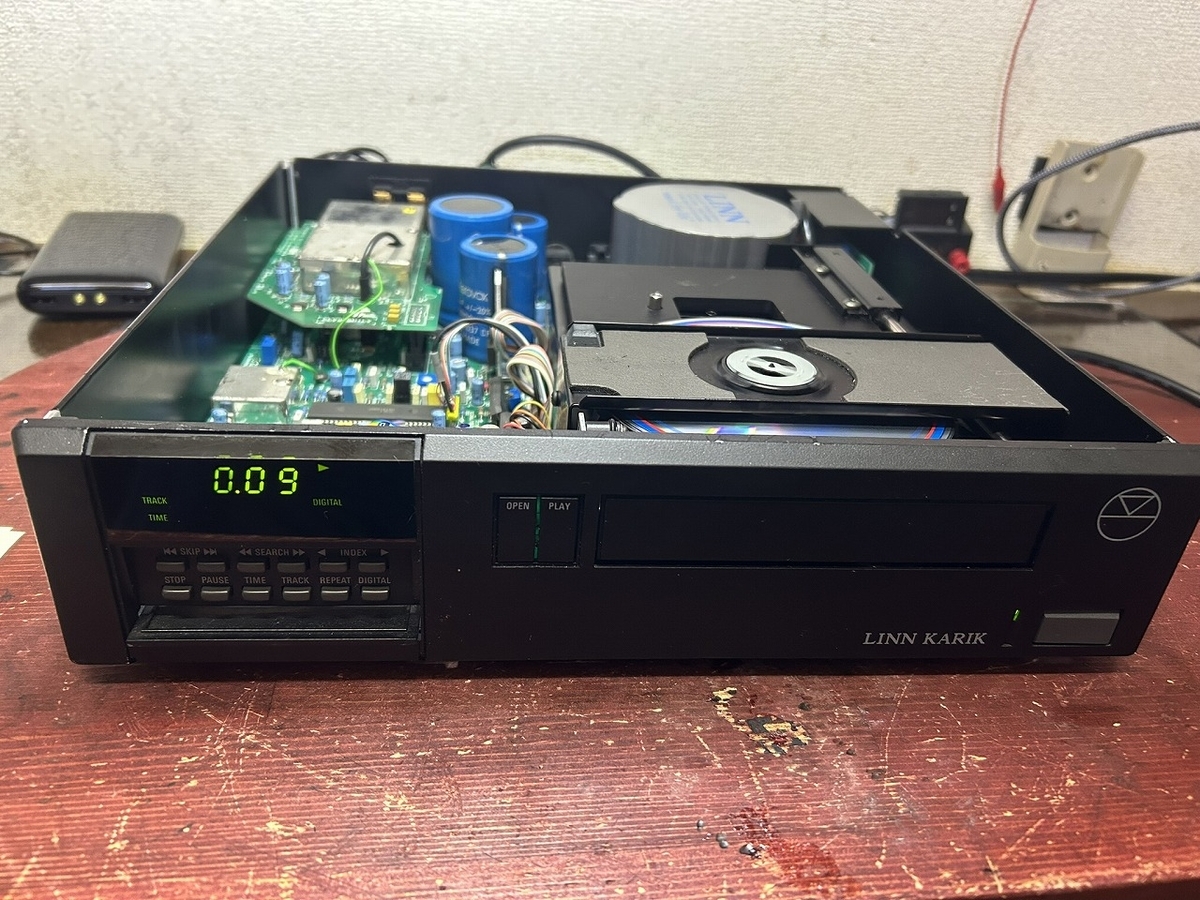

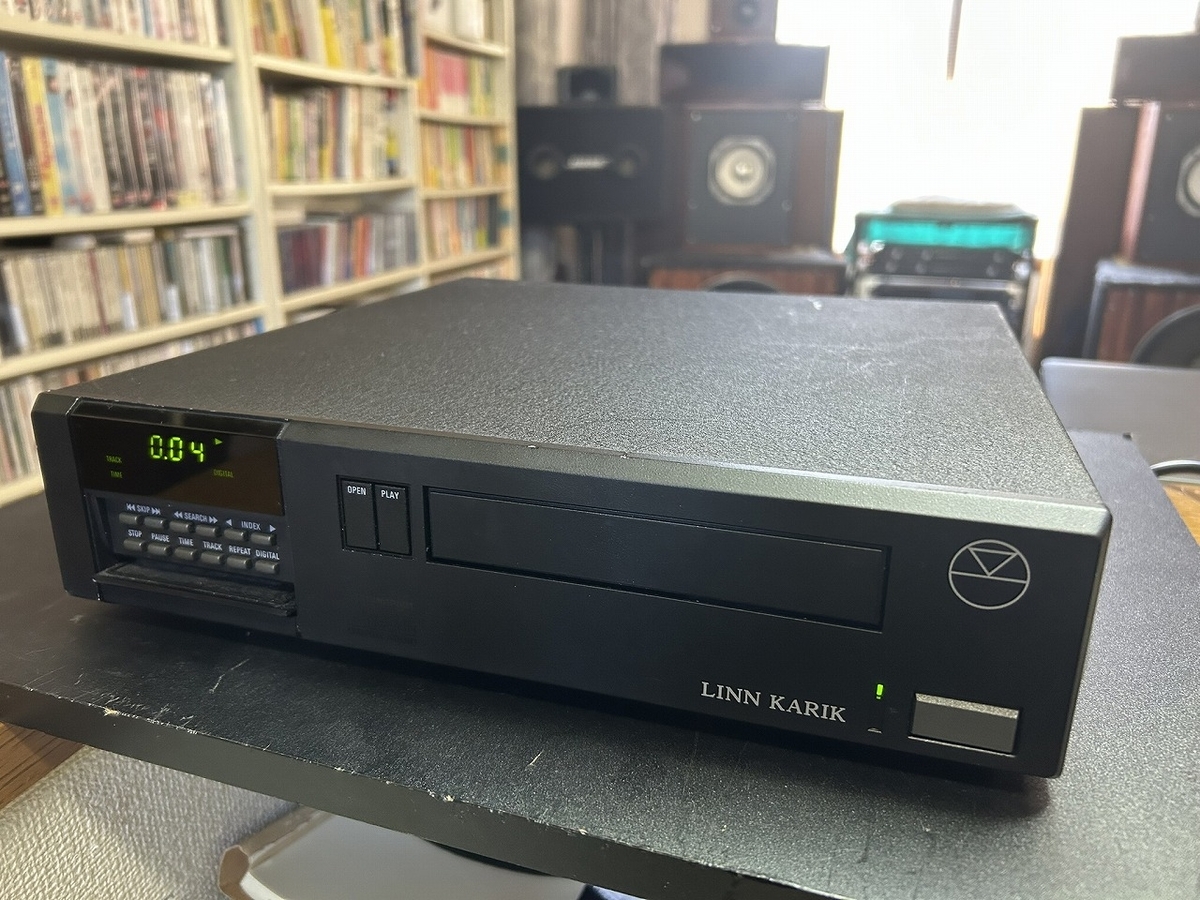

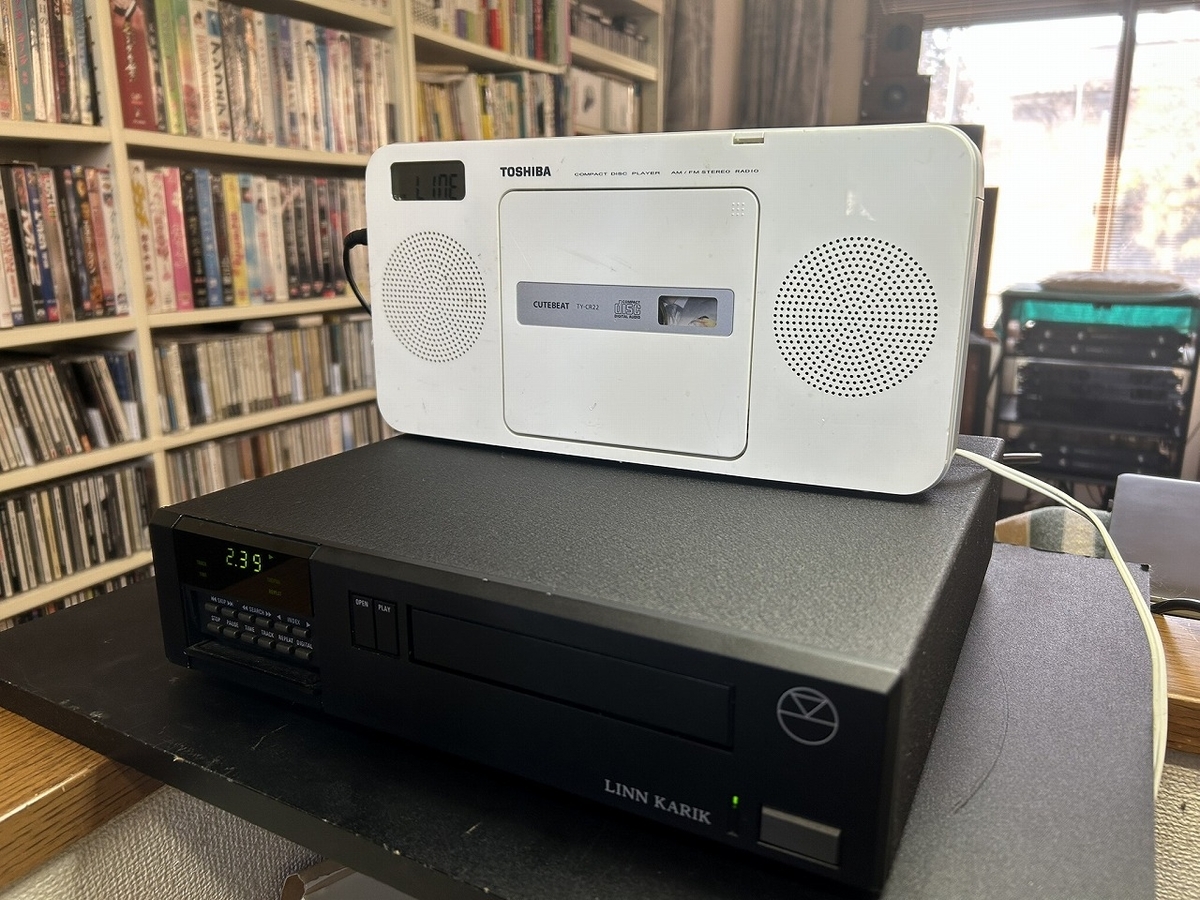

２）24時間耐久試験
TOPカバーも組付けて、24時間連続再生の耐久試験を行います。
再生には最小システムであるラジカセを使用します。
この24時間連続再生でのテストの結果、問題が無いことが確認できました。
次回はいよいよ最終確認を行います。
