こんばんは、Tomです。昨日迄は、今年二回目の最強寒波が日本列島を襲い、長い間寒い日が続きました。でも、今日からは暖かくなり、最高気温は11℃まで上がりました。今日から週末の日曜日までは3月並みの暖かさになるそうです。うれしいですね。
さて、今日の話は、三連休の最終日の昨日に行った『タイムドメインスピーカーの製作』の話です。今回はその3となり、これまで製作したユニットを組付けでプロトタイプの完成です。果たしてどんな音になるのでしょうか？
１．中間の紙筒の切断

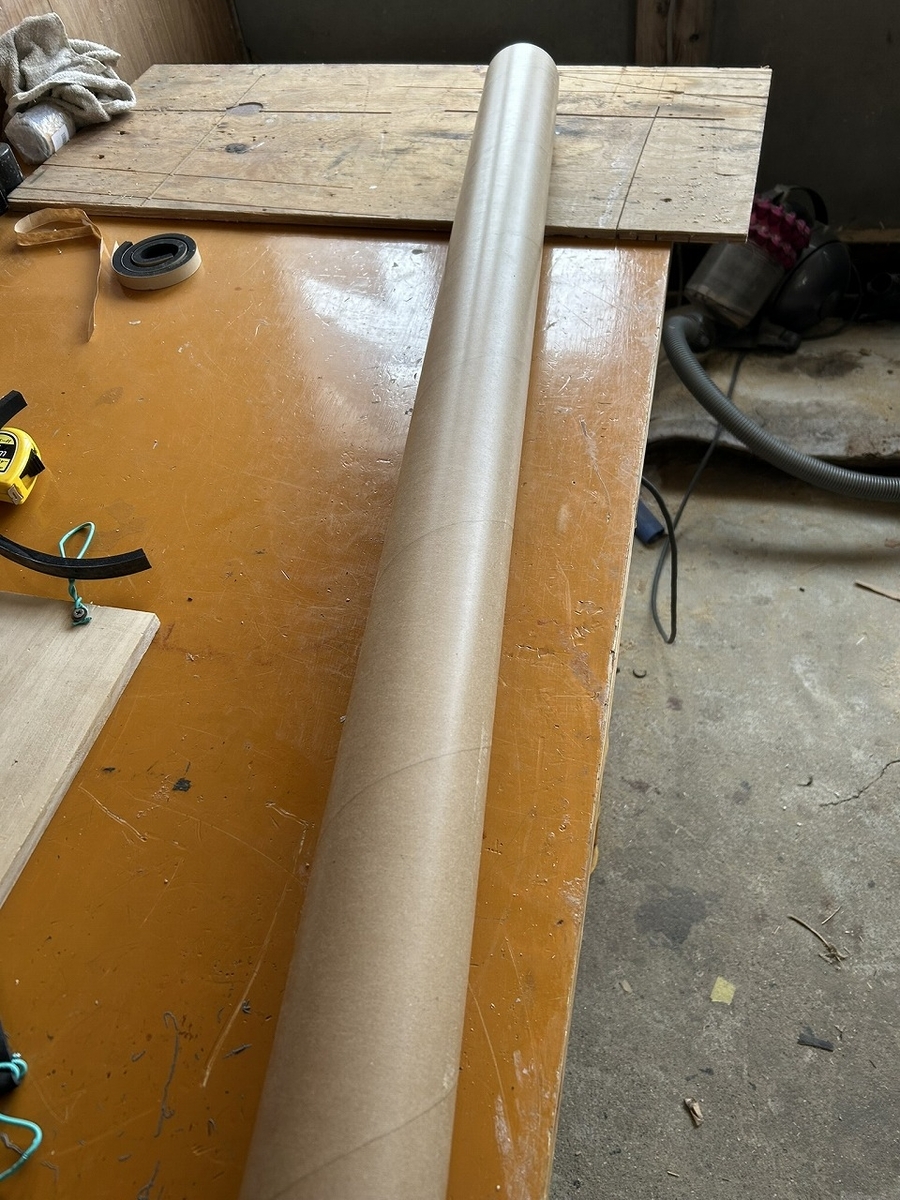

頂いたとても頑丈な紙筒は、結構長く約1.4mもあります。

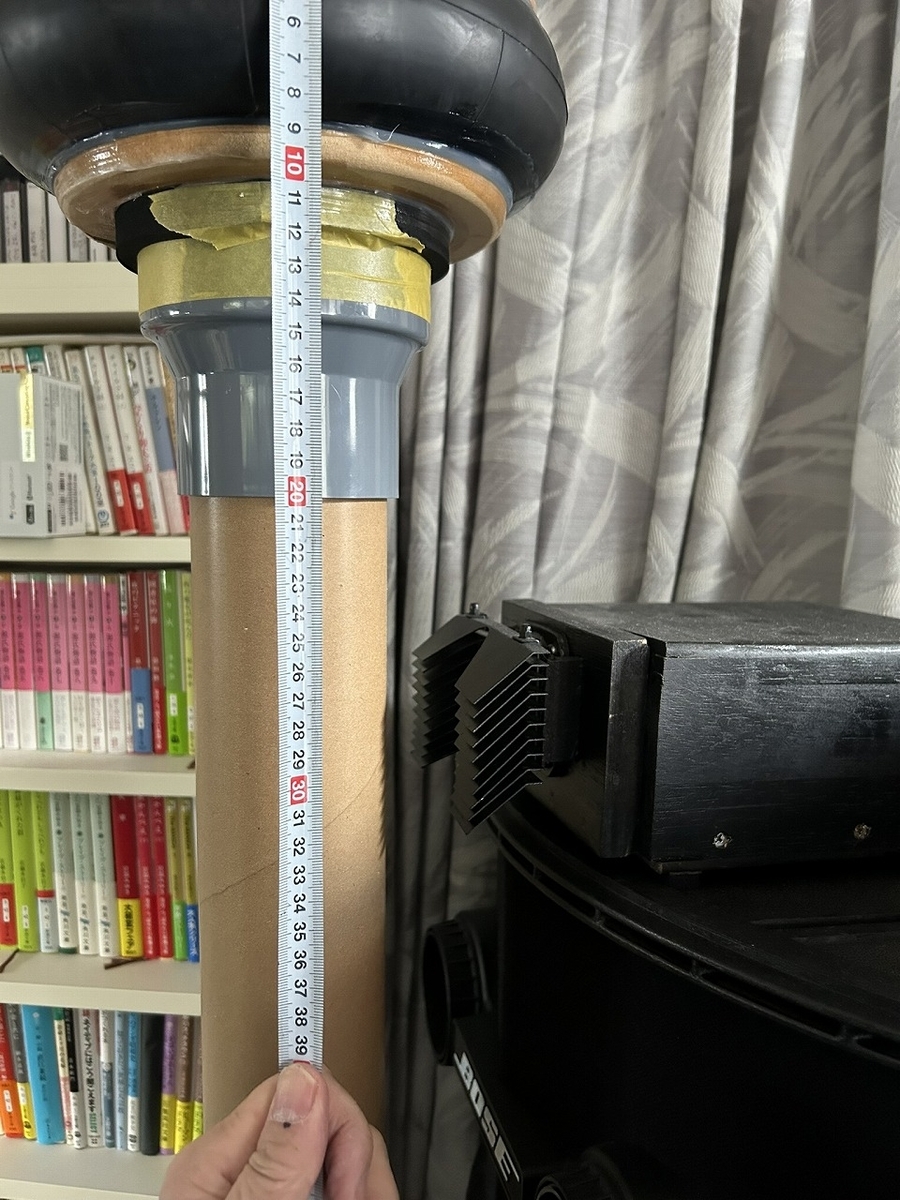

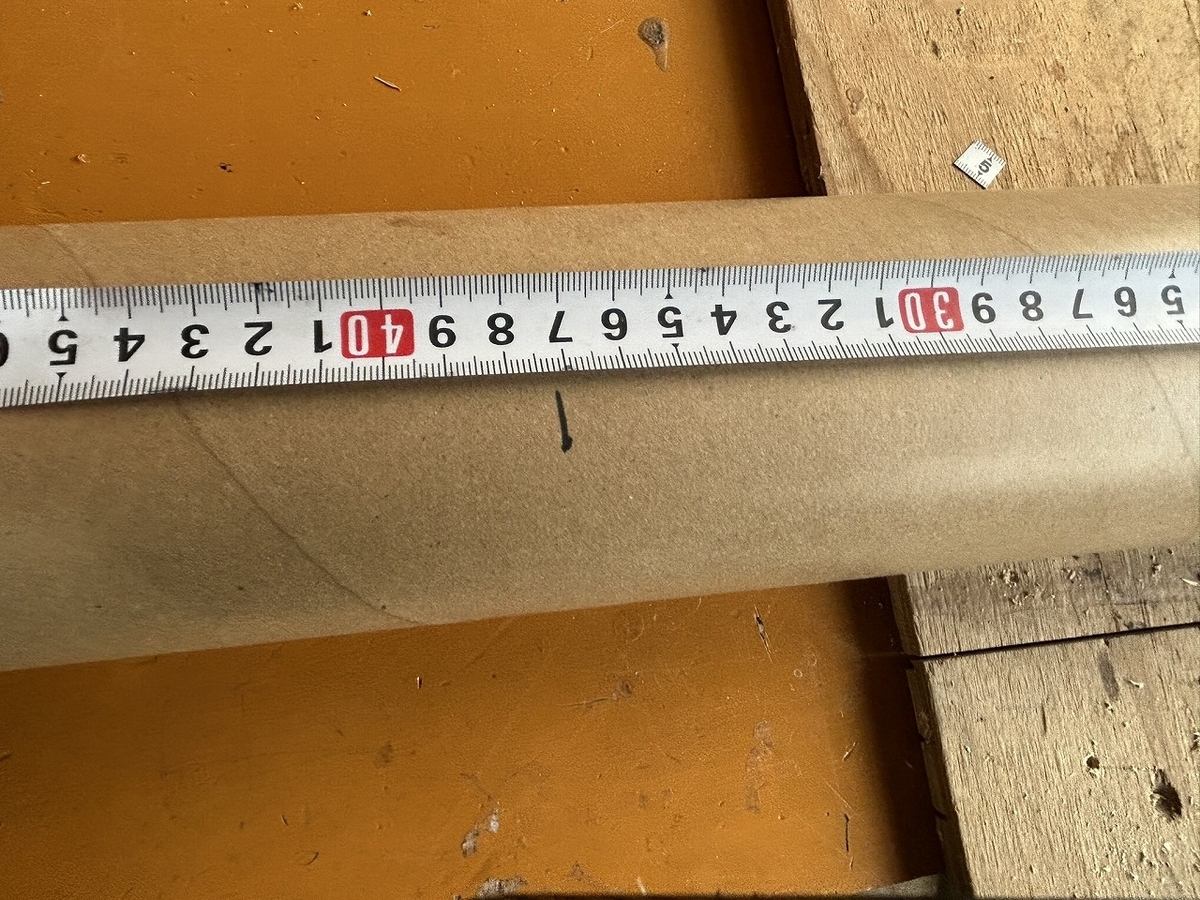

１）切断寸法37cm短くして、BOSE802とLE8TのTOPとほぼ同じ高さにします。
理由としては、このスピーカーの置き場所が無いので、BOSE802の後ろに配置した時でもスピーカーが邪魔にならない高さにするためです。
Tomは筒の長さは1mくらいと考えておりましたので、ほぼイメージ通りです。

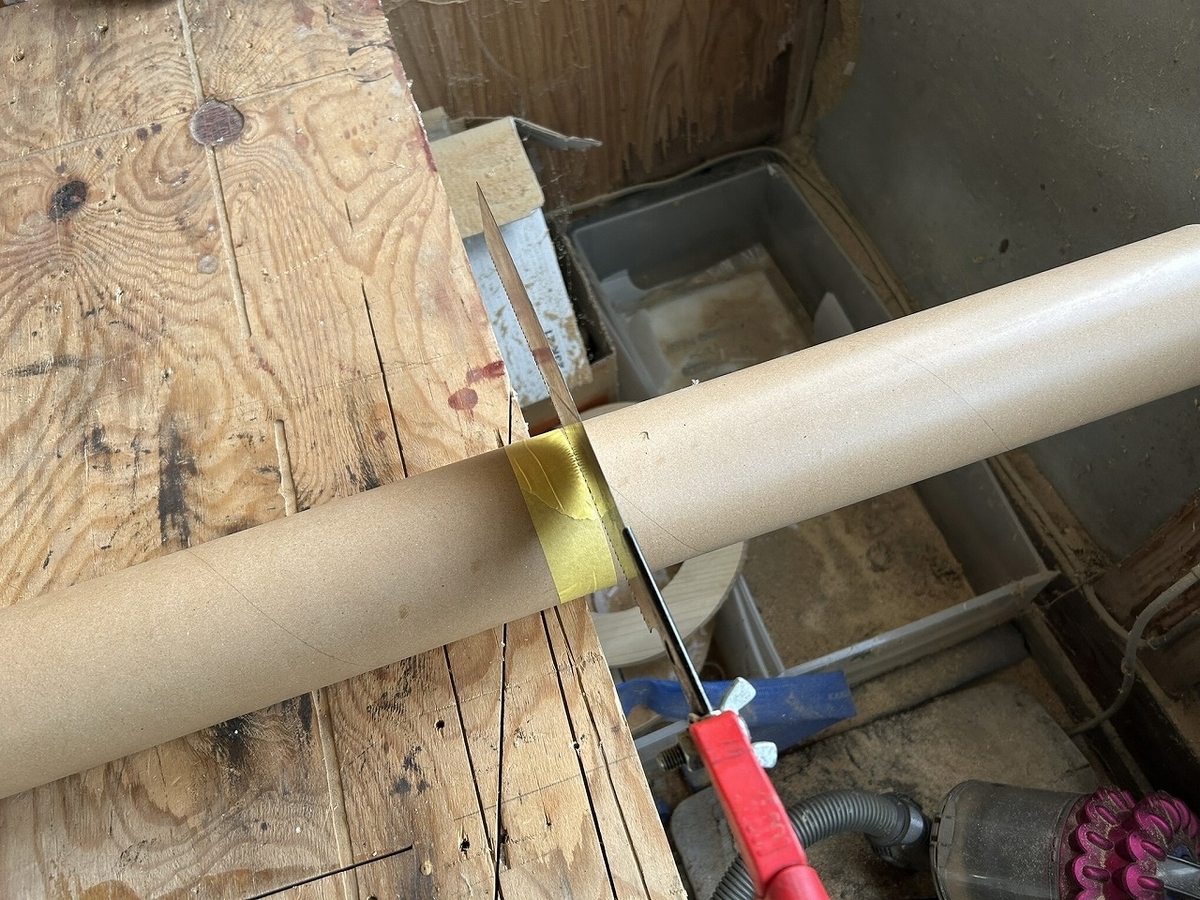

２）切断
それでは、紙筒を作業場に持ち込み切断します。
これで筒は準備できました。

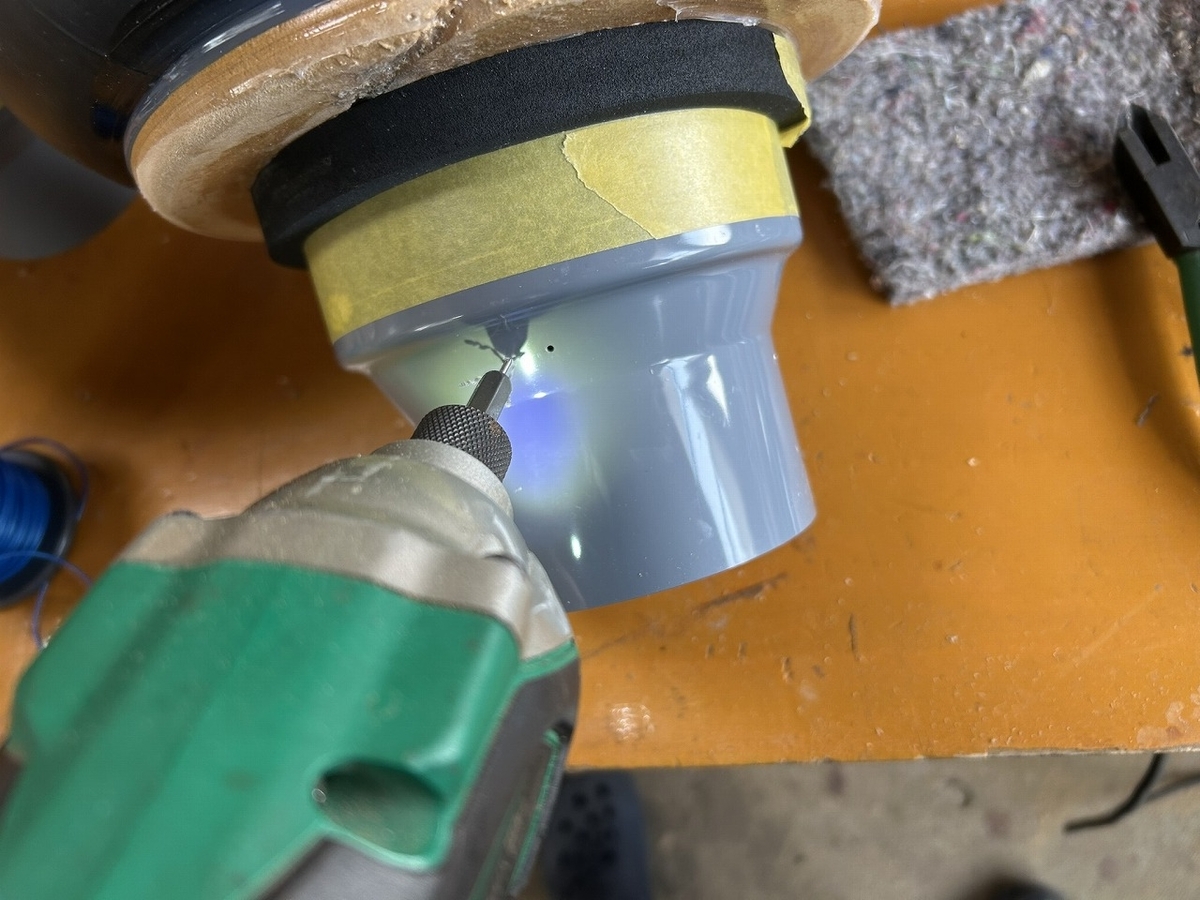

２．チューブの空気注入口が邪魔にならないように加工
続いてTOPユニットの加工です。

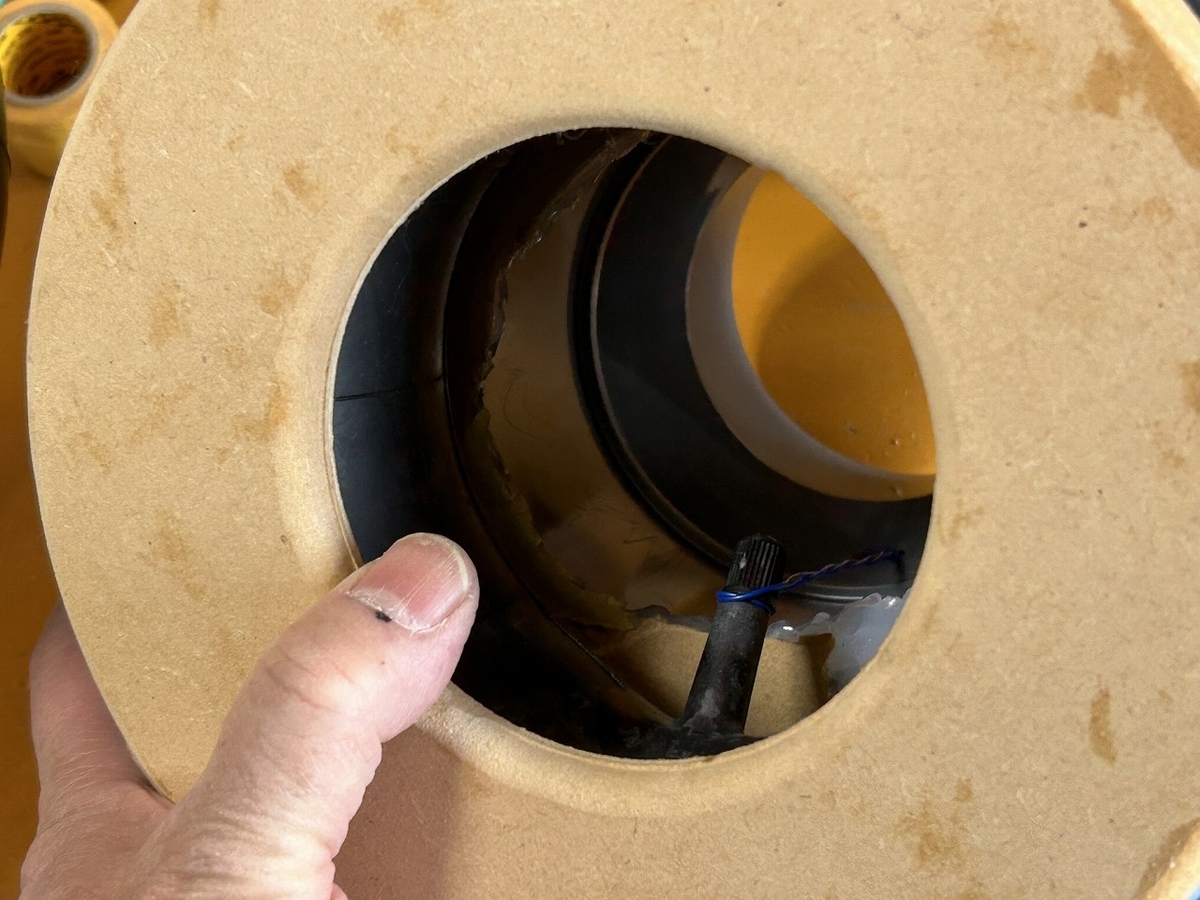

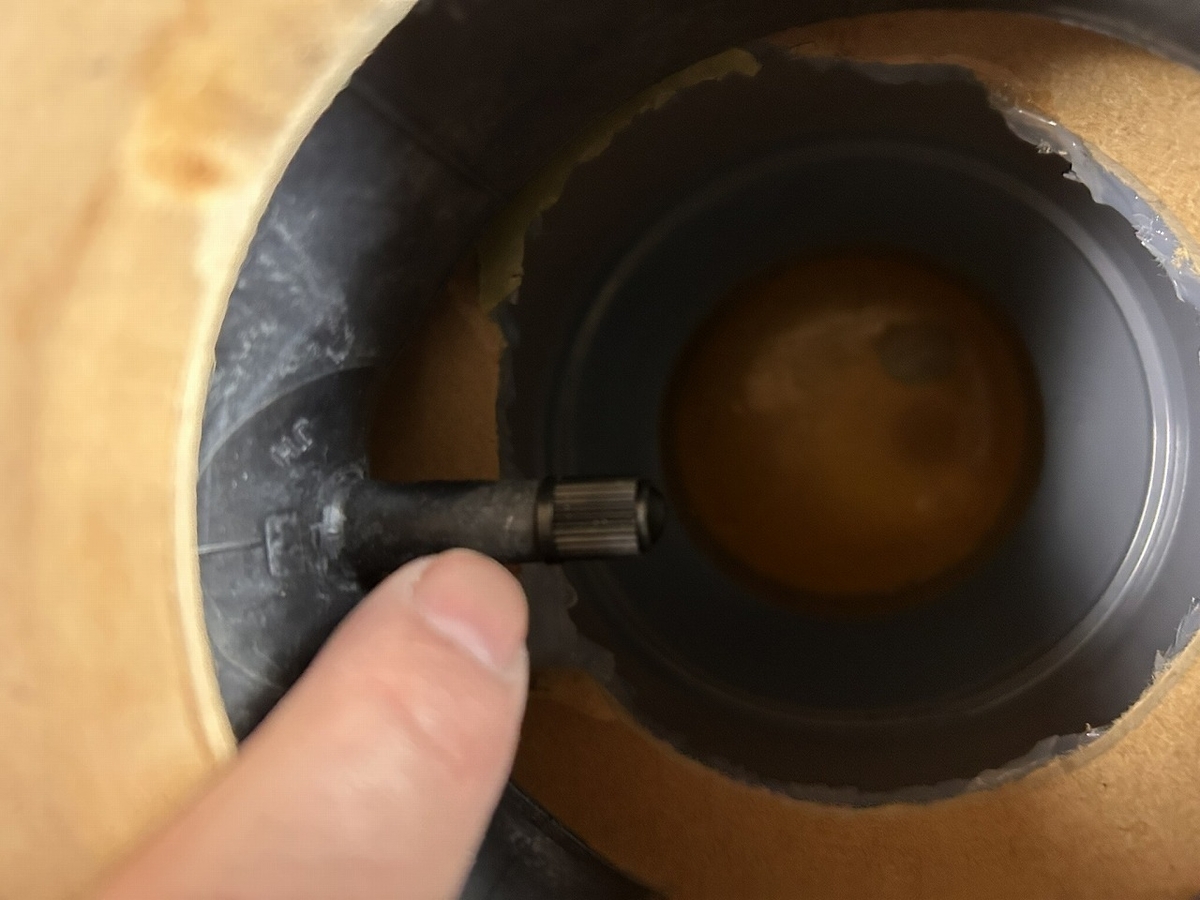

TOPの板の下は、内径10cmのタイヤチューブです。チューブなので当然空気の注入口がありますが、このでっぱりがスピーカーと干渉します。

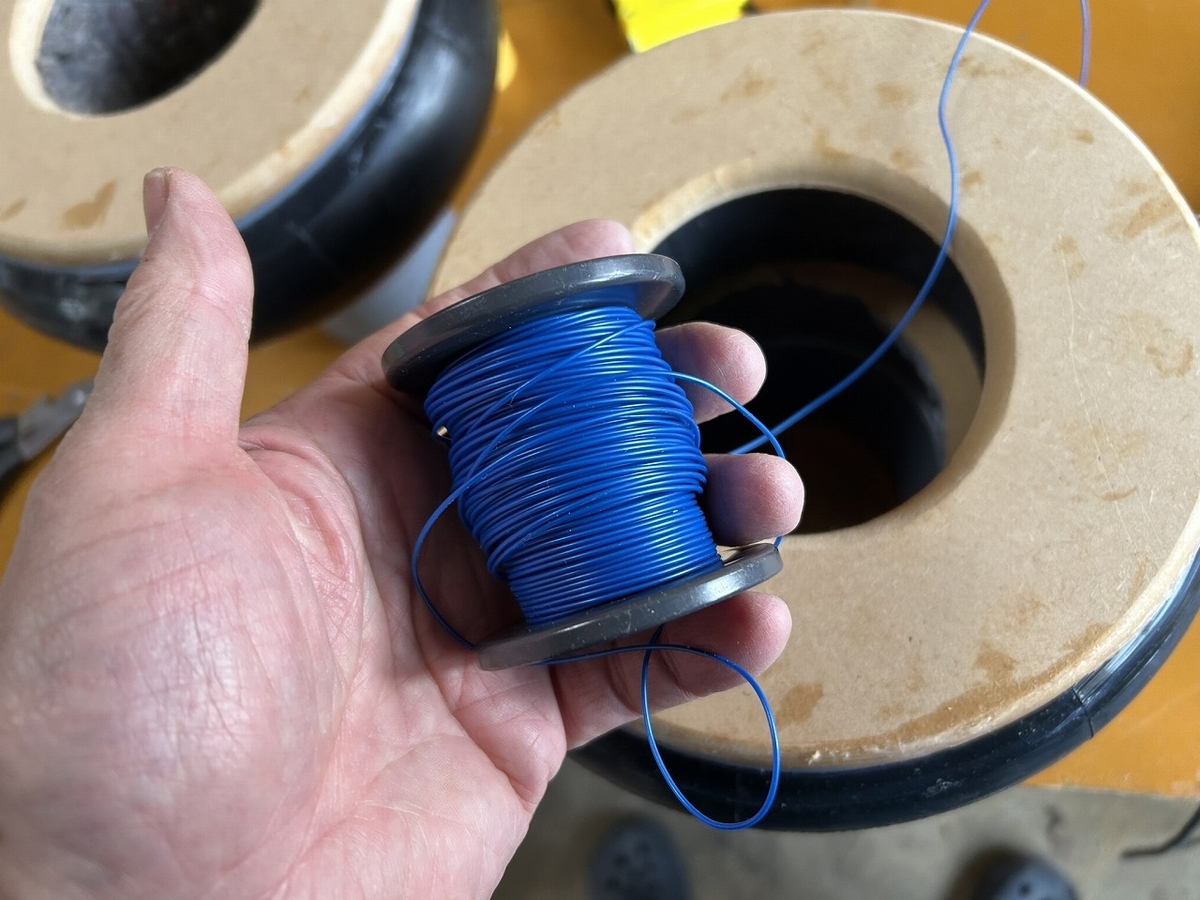

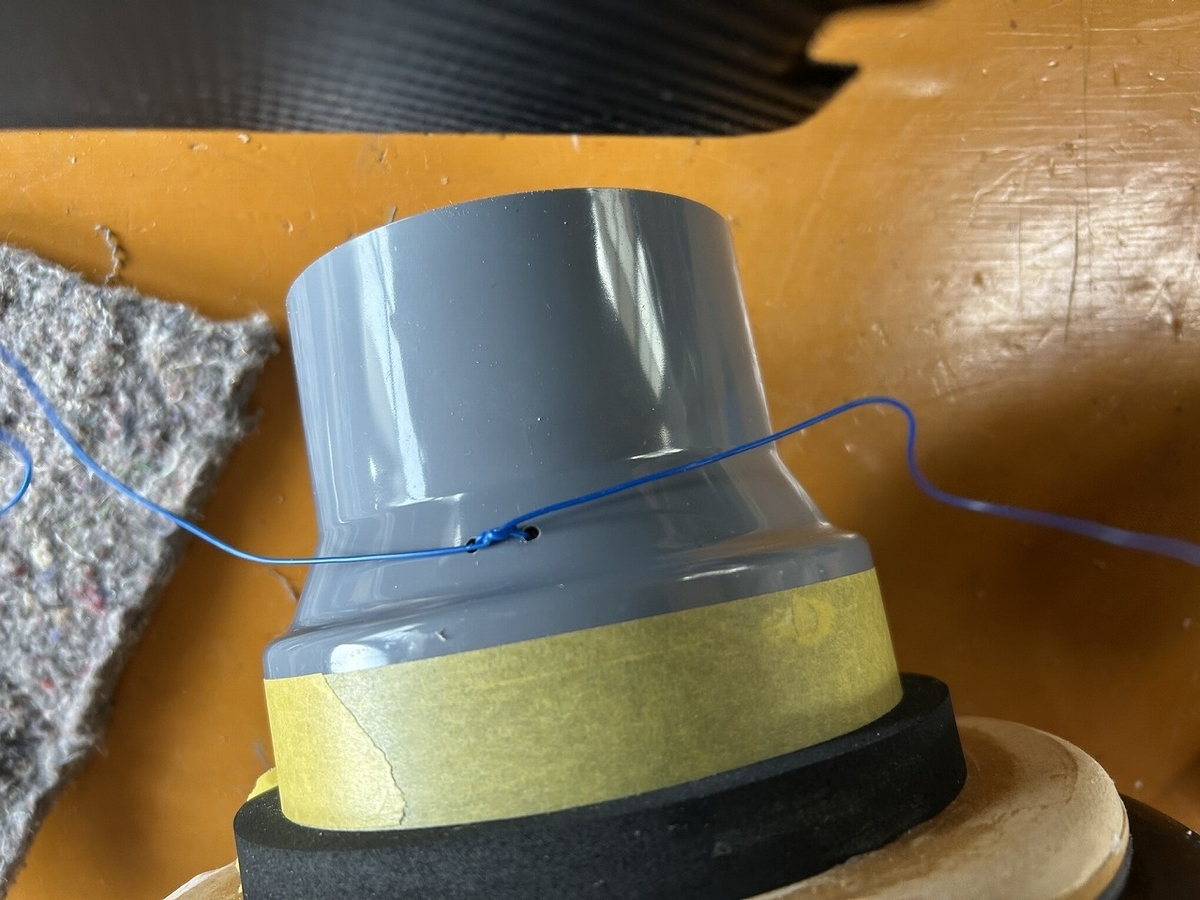

そこで、先端にテフロン電線を巻き付け、下に引っ張ることにしました。
３．吸音材の設置
TOPユニットと紙筒の中に吸音材を設置します。
１）紙筒の吸音材設置

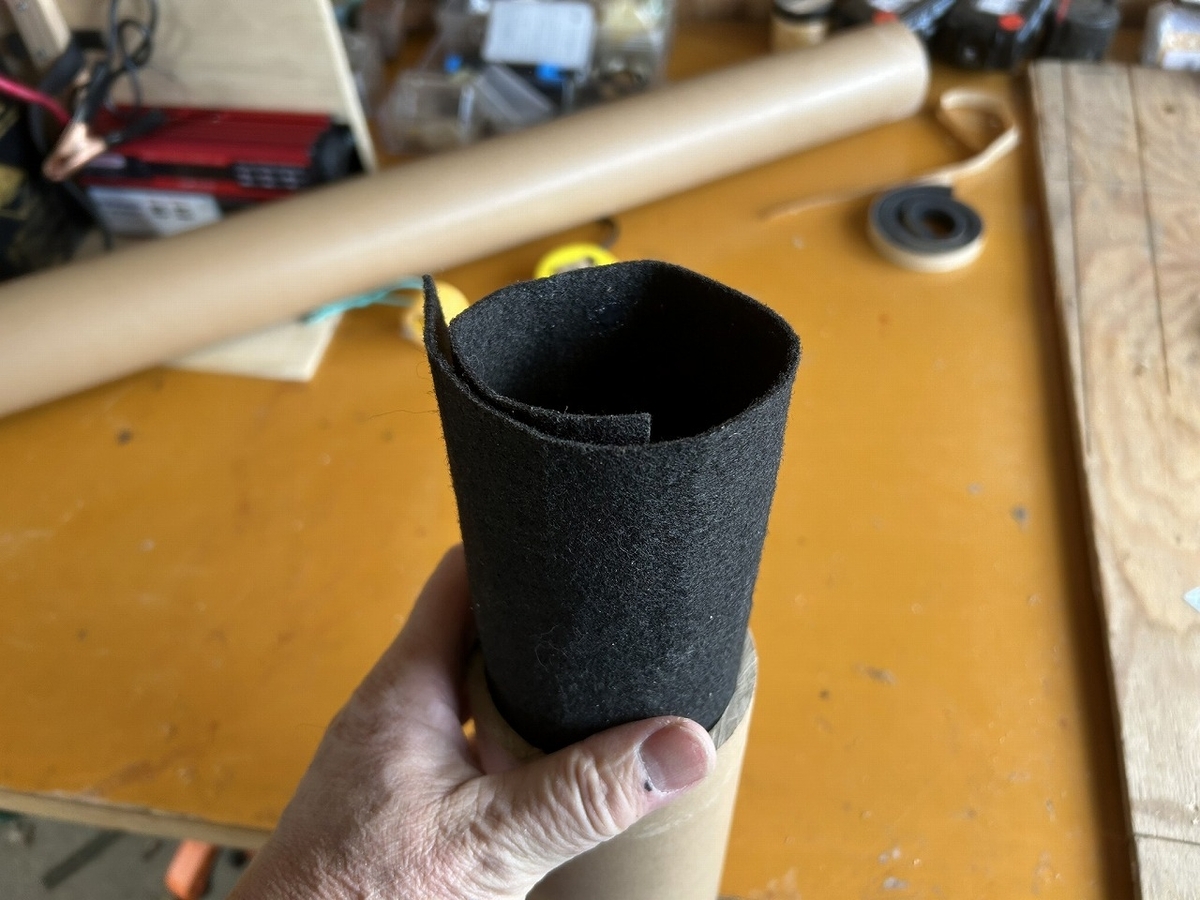

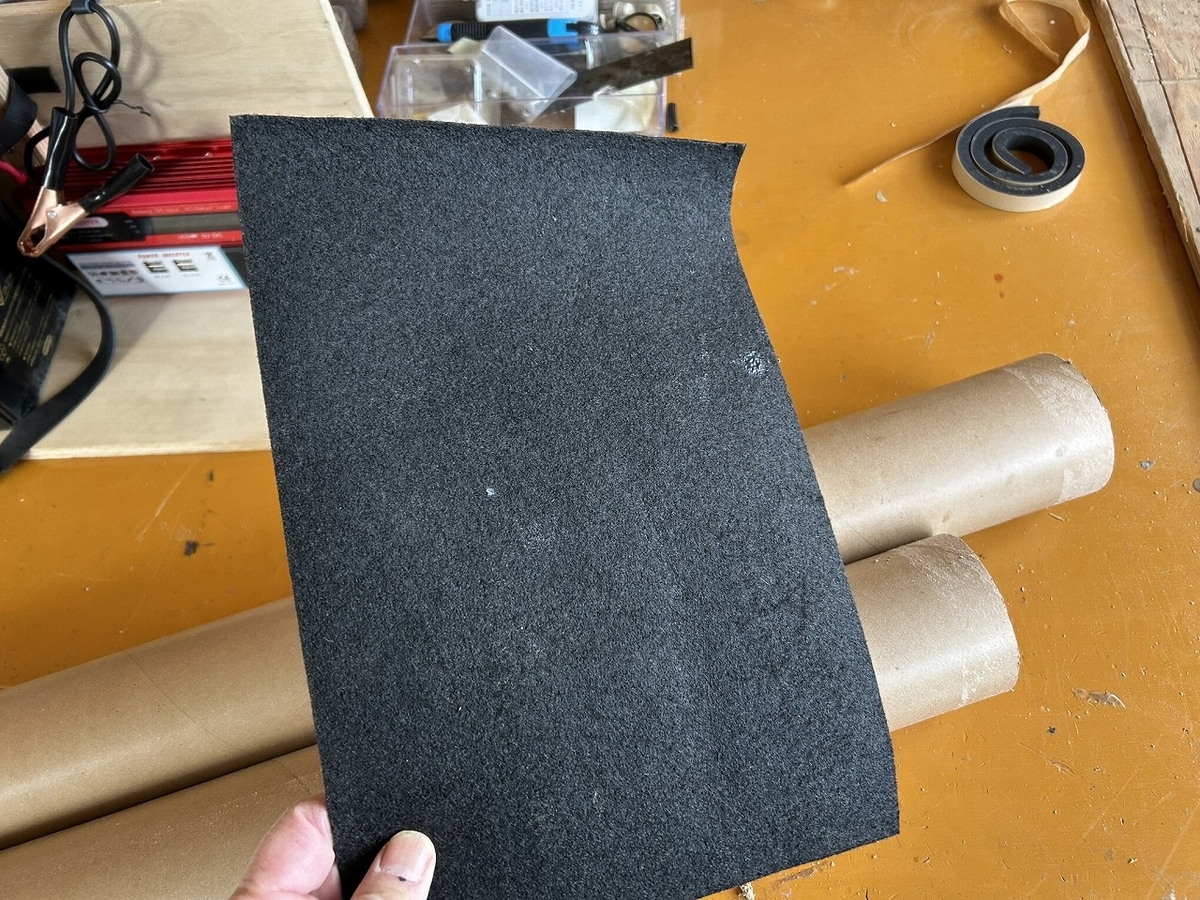

紙筒はスペースにあまり余裕が無いので、以前TADのウーファー製作をした時に貼り付けたフェルトあまりを使用します。
これを何枚か筒の中に入れてゆきます。
２）TOPユニットの吸音吸音材設置

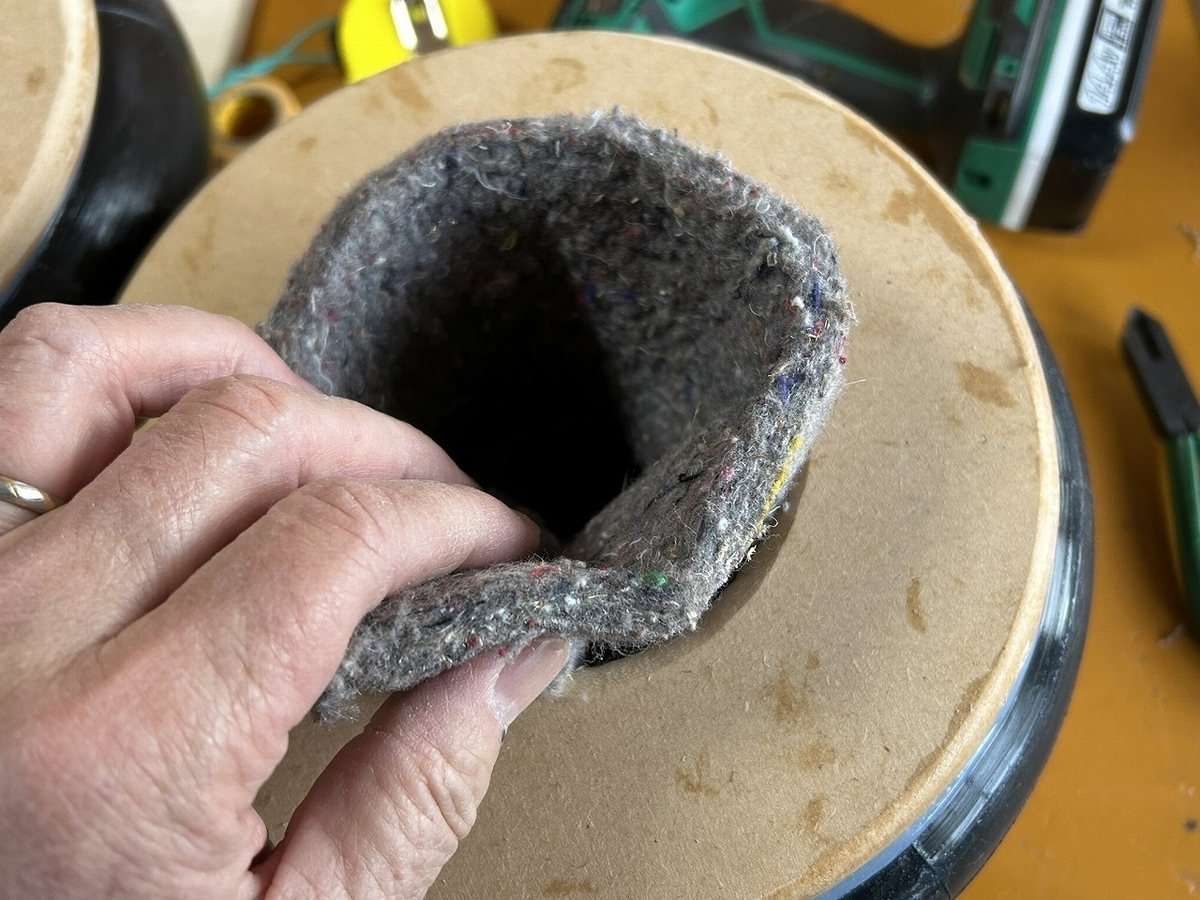

続いてTOPユニットの吸音材設置です

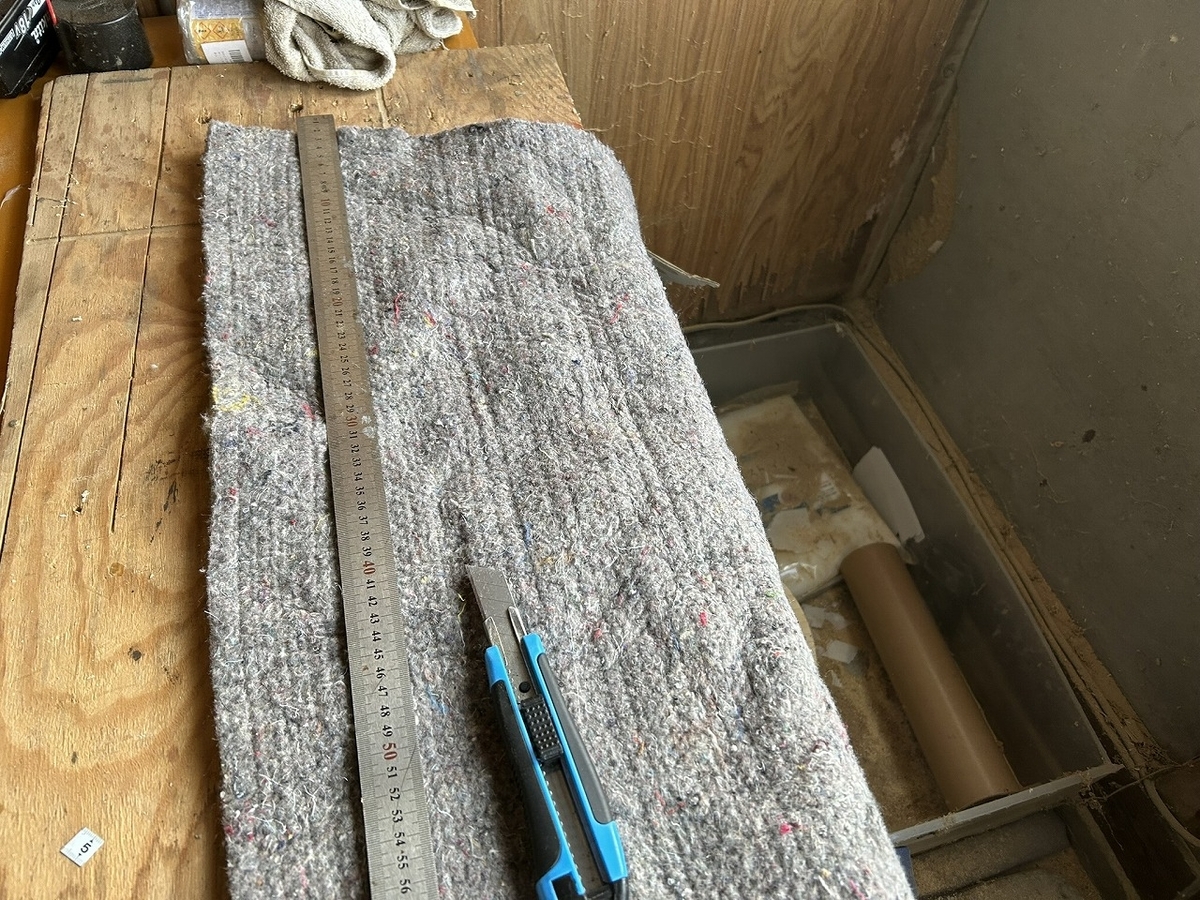

こちらも以前スピーカー製作した時に余っていた吸音材です。

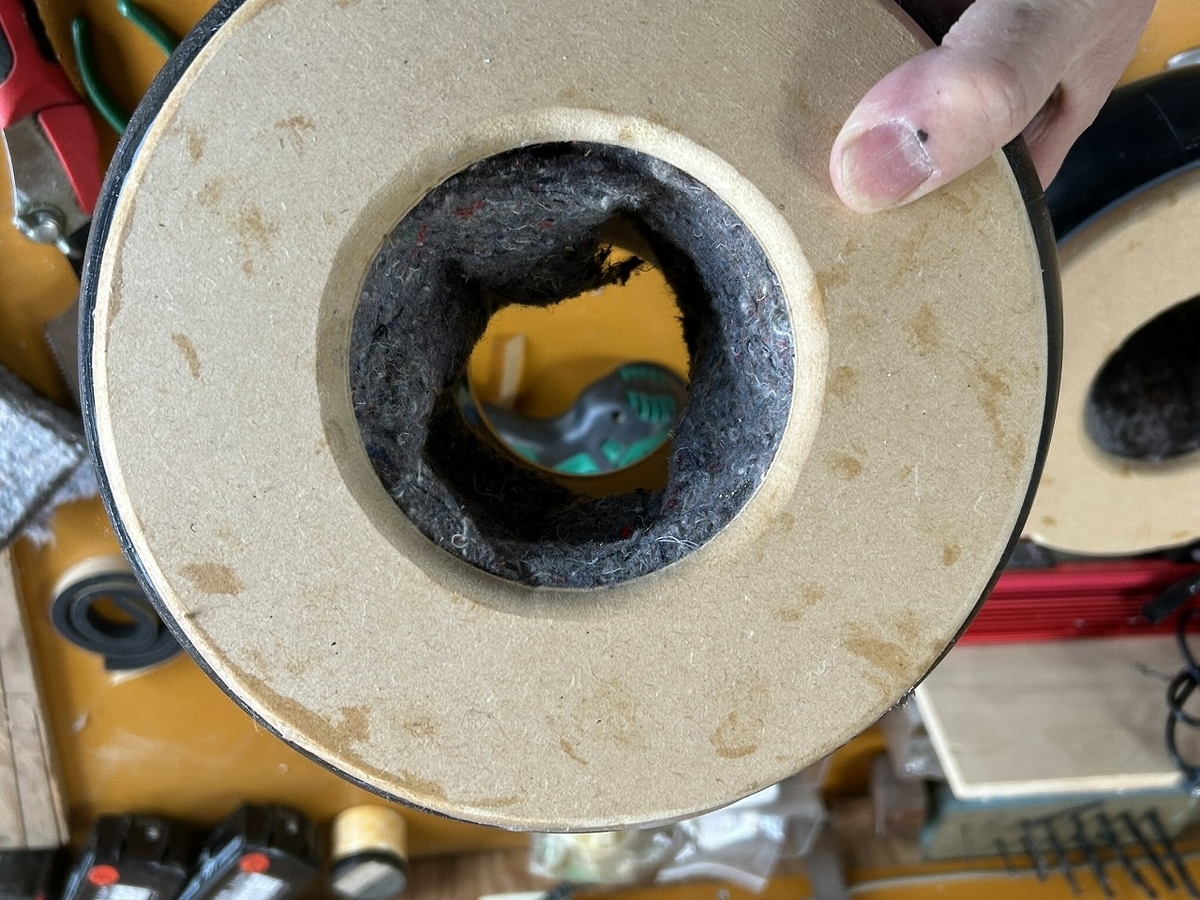

これをカットして、TOPユニットの中に設置します。
３）シャフトの吸音材設置

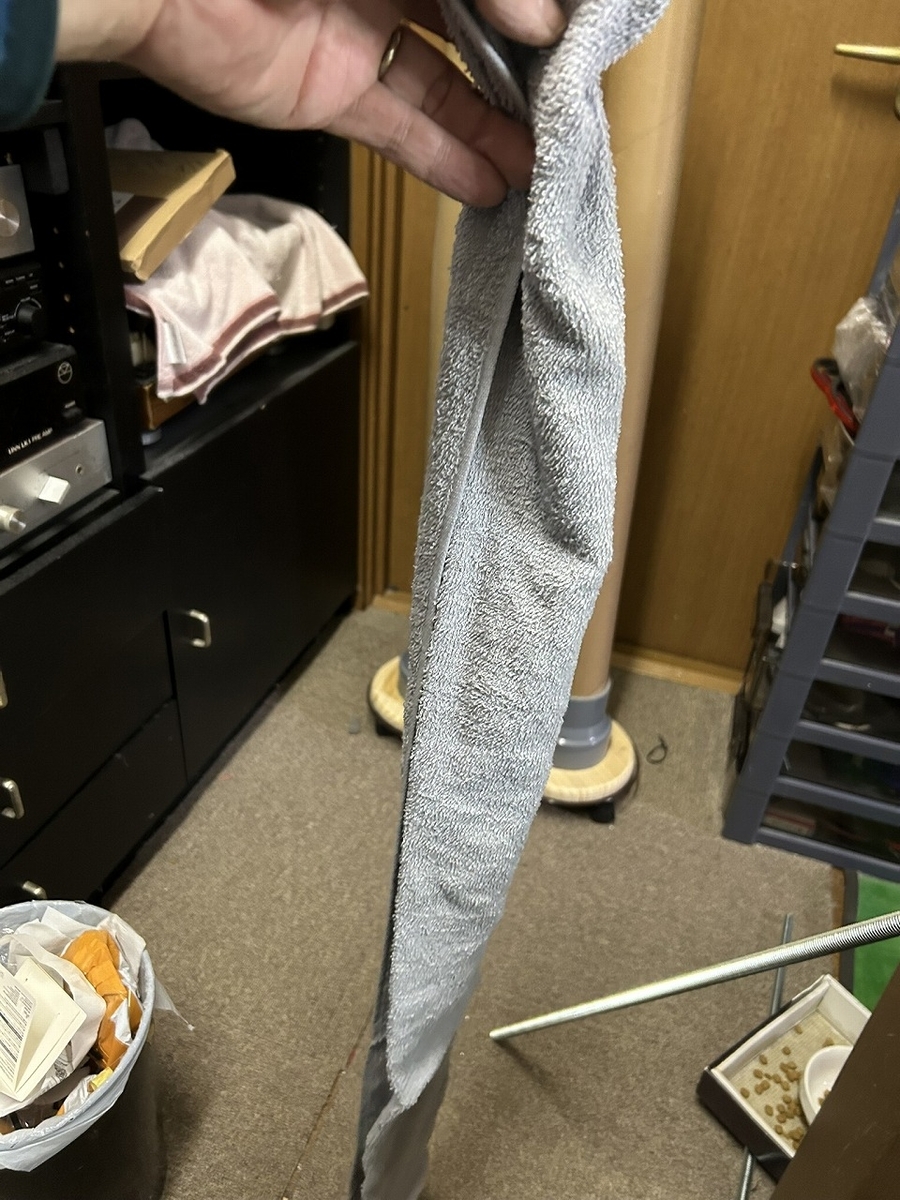

今度は部屋に戻り、錘をぶら下げるシャフトに吸音材となるタオルを巻きつけます。
これはダイソーのロングタオルです。偶然ですがシャフトとほぼ同じ長さでした。

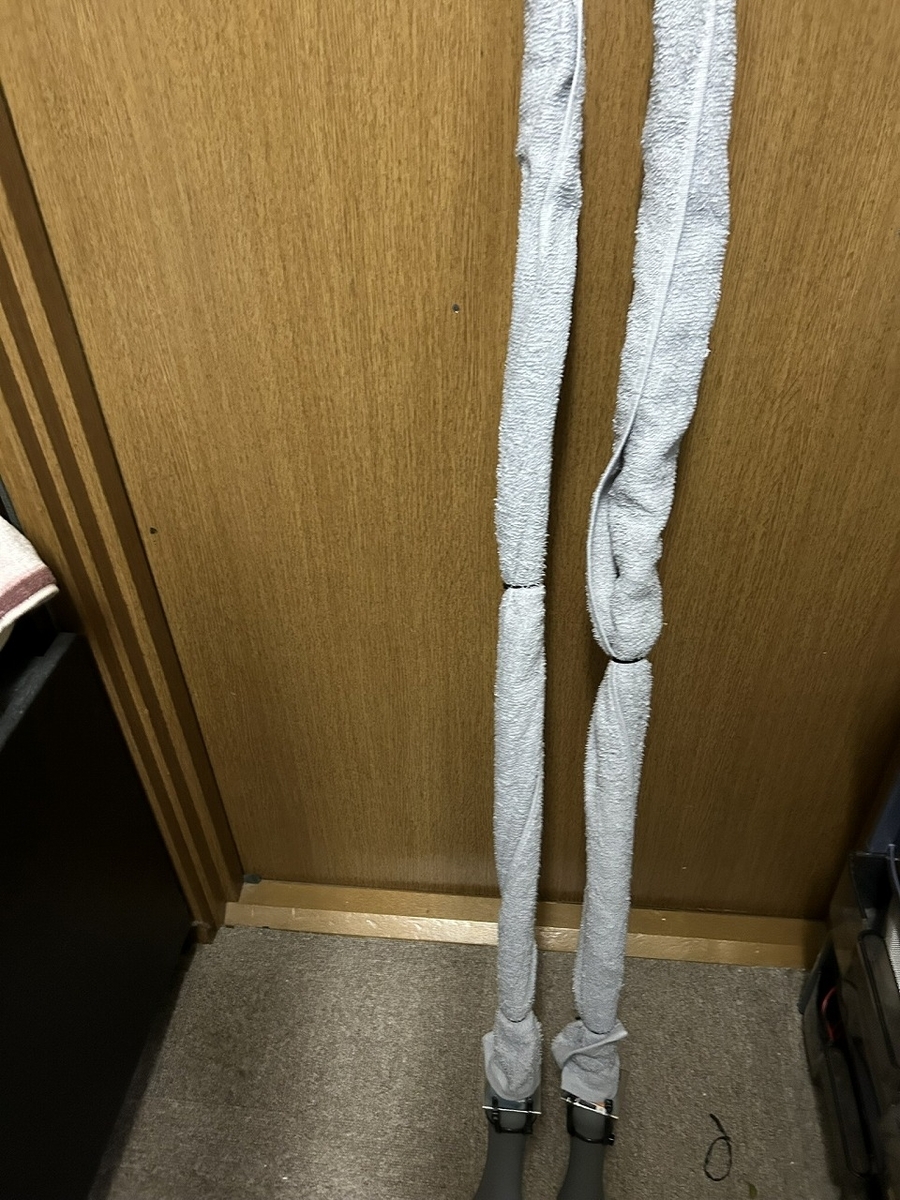

これをシャフトに巻き付けて、結束バンドで固定します。
これで吸音材の設置は完了です。
４．スピーカーとシャフトと錘をドッキング
いよいとスピーカーと錘にシャフトをドッキングさせます。
１）錘とシャフトのドッキング
２）スピーカーとシャフトのドッキング
続いてスピーカーとシャフトをドッキングします。
これでスピーカの背面に錘が接続されました。
これでスピーカーユニットが完成です。
５．スピーカーユニットを設置
それではいよいよシャフトと錘を接続したスピーカーユニットを設置します。
１）バッフルに緩衝材を貼り付ける
まずはバッフルに振動を伝えないようにする為、バッフルにウレタンの緩衝材を貼り付けます。本当はジェルにすべきところですが、まずはプロトタイプなので簡単に緩衝材で確認します。
２）スピーカーユニットを設置
この上から錘とシャフトが付いたスピーカーユニットを設置します。

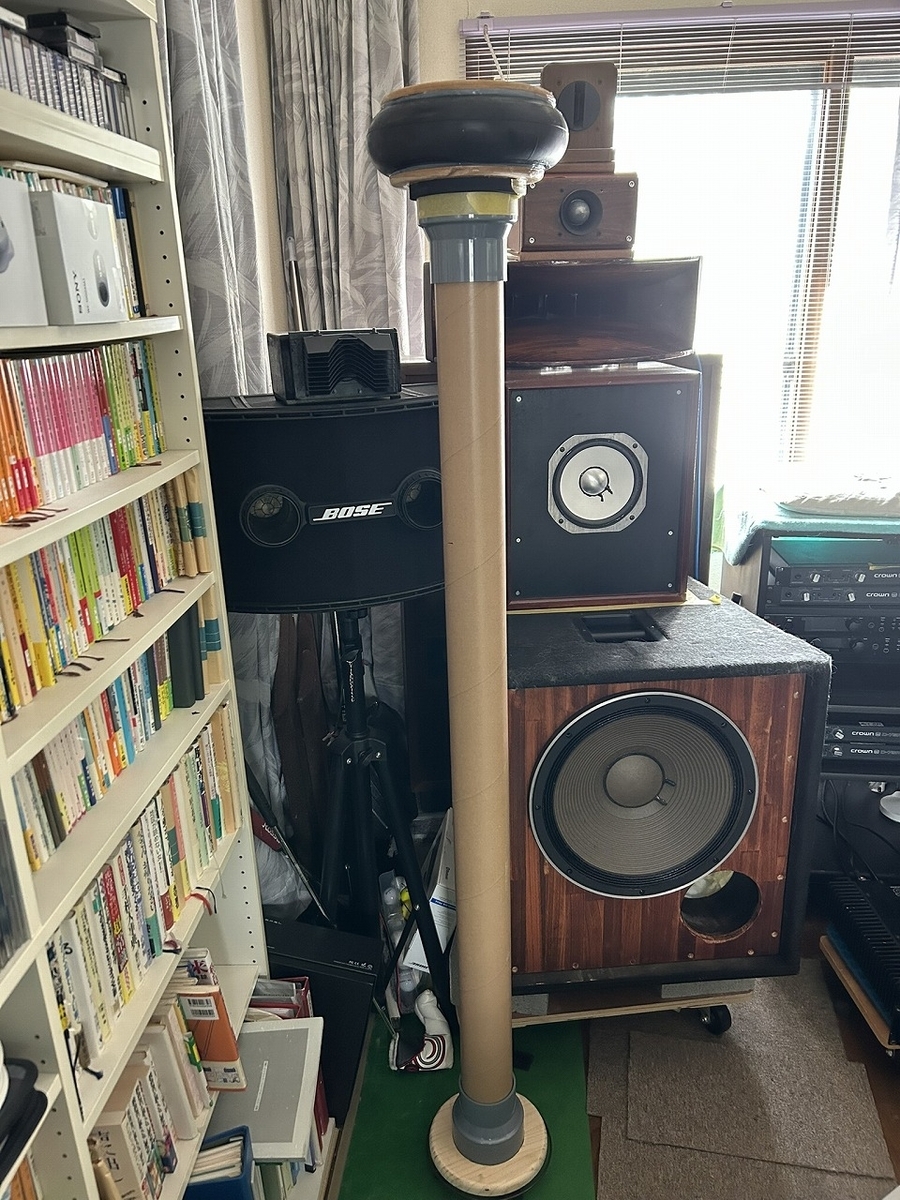

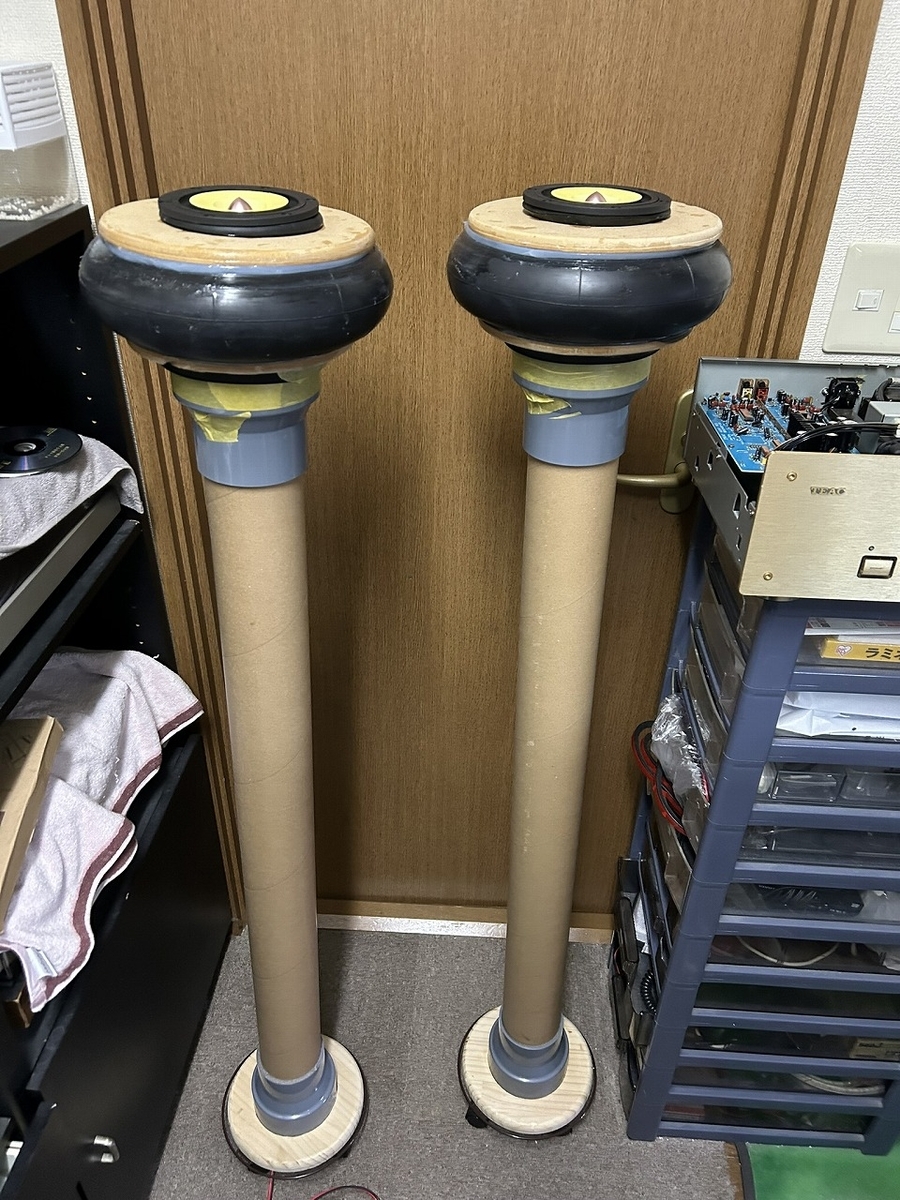

これでタイヤチューブドメインスピーカーのプロトタイプが完成しました。

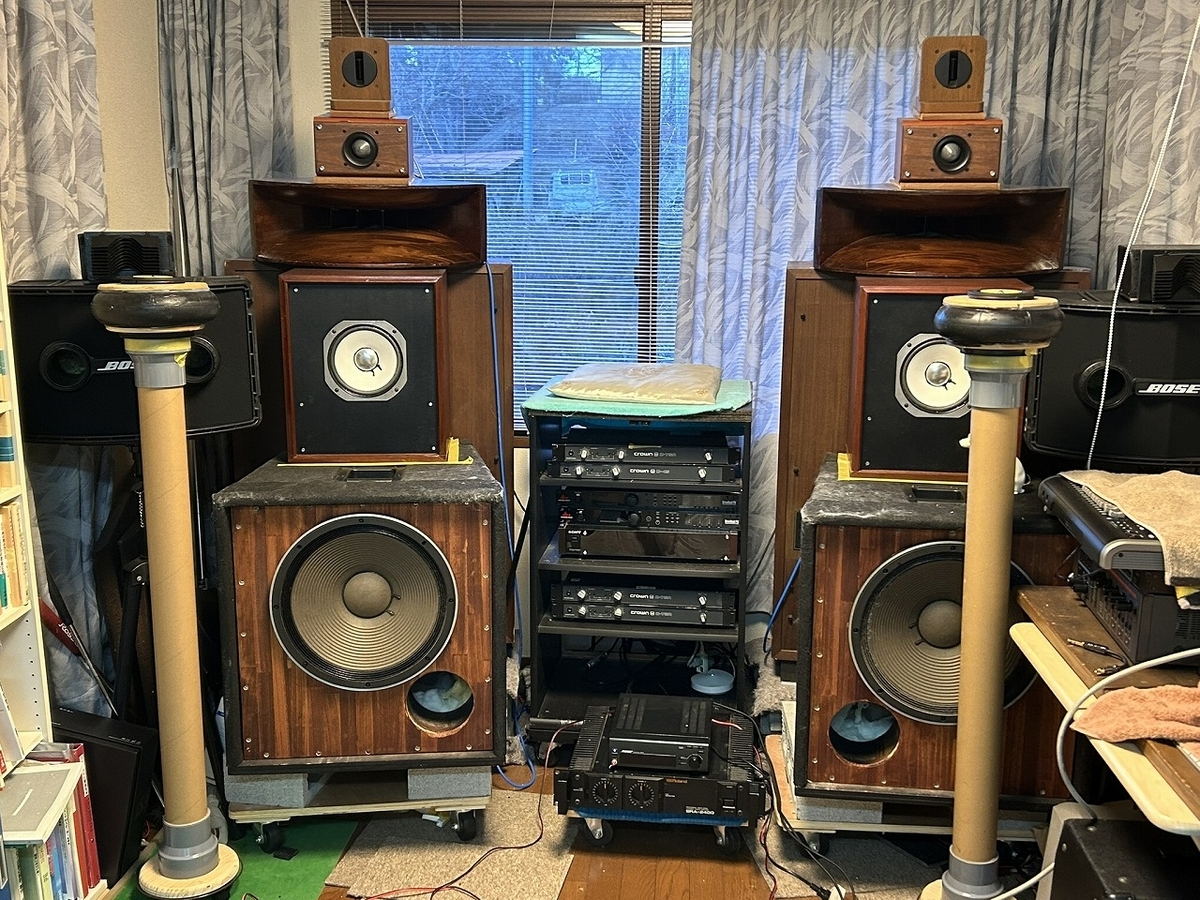

６．音声の確認
アンプを繋いで音声の確認を行います。
アンプは、修理用に使用しているBOSE RA15の筐体と電源を使用し、TDA7293のパワーICで製作した、自作アンプに接続します。
さあ、どんな音が出るのでしょうか？
肝心の音ですが、結論から申し上げますと、シャキっとしていません。
10cmのスピーカーですし、見るからにとんがってシャキッと見えるのですが、なんだか靄っとしています。
高音が伸びていませんし、加え200～300Hzの音が少し強くて、モヤっとしています。
なんだかなぁ～。やはりマーク－ディオの8cmのユニットあたりでないとダメなのかな？？
それに200～300Hzが強く出ているのは、固くない素材であるタイヤチューブを使用しているからかな？？？
とにかく、改良が必要ですね。
