さて、今日の記事は、読者の方からの依頼で、BOSEのレシーバーRA-15 の修理の記事です。電源が入らないという不具合でしたが、動作を確認してみると、きちんと電源が入りました。でも、万全を考え、本体をばらし。サブ電源の電解コンデンサを交換しました。取り出したこの電解コンデンサの容量を確認した所、容量が低下したものありますが、液漏れが進みなんと抵抗に変化したものがありました。電解コンデンサを交換したので、動作が安定しました。
１．修理依頼のBOSEレシーバーRA-15

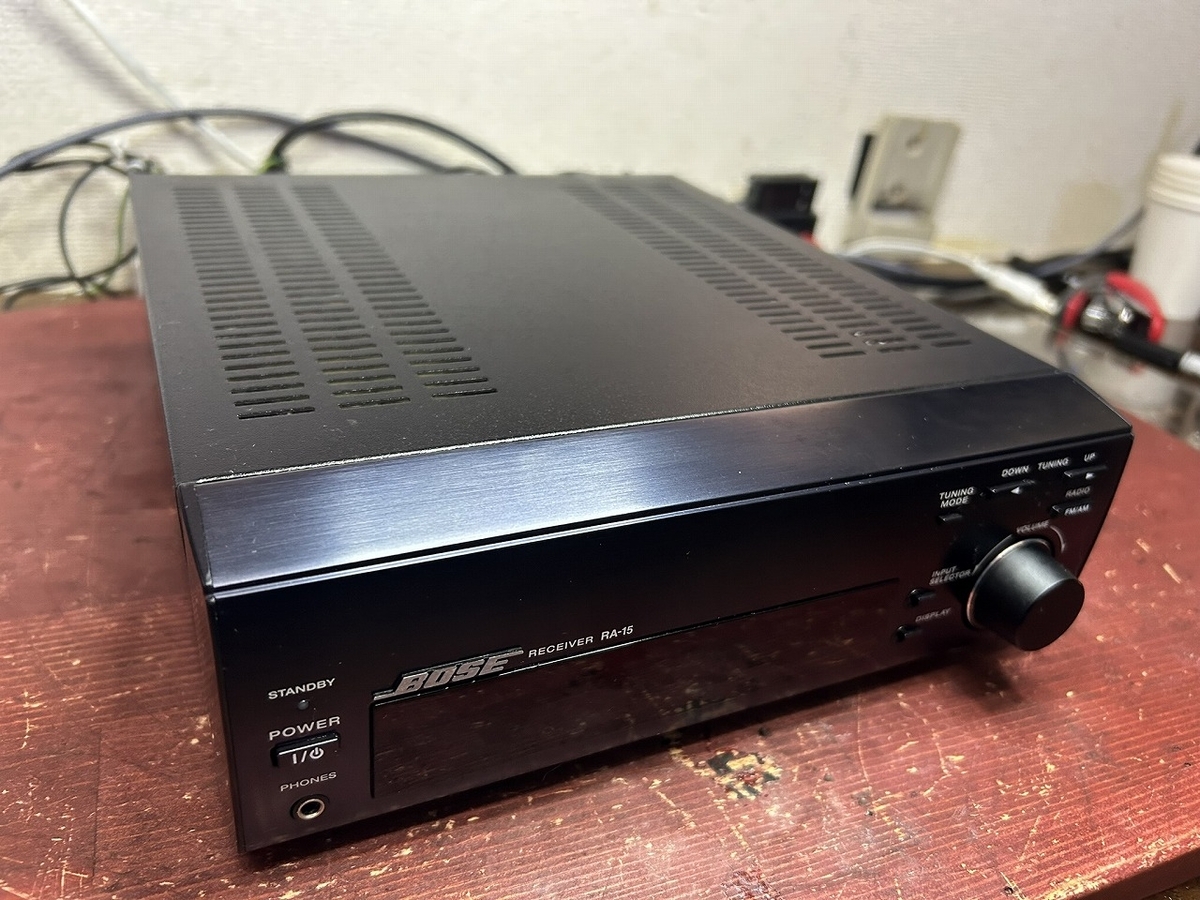

これが修理依頼を頂きました、BOSEのRA-15です。
故障の内容は電源が入らないという事でした。
２．動作確認
それでは、故障の症状を確認するために、動作確認します。
１）電源コードを接続

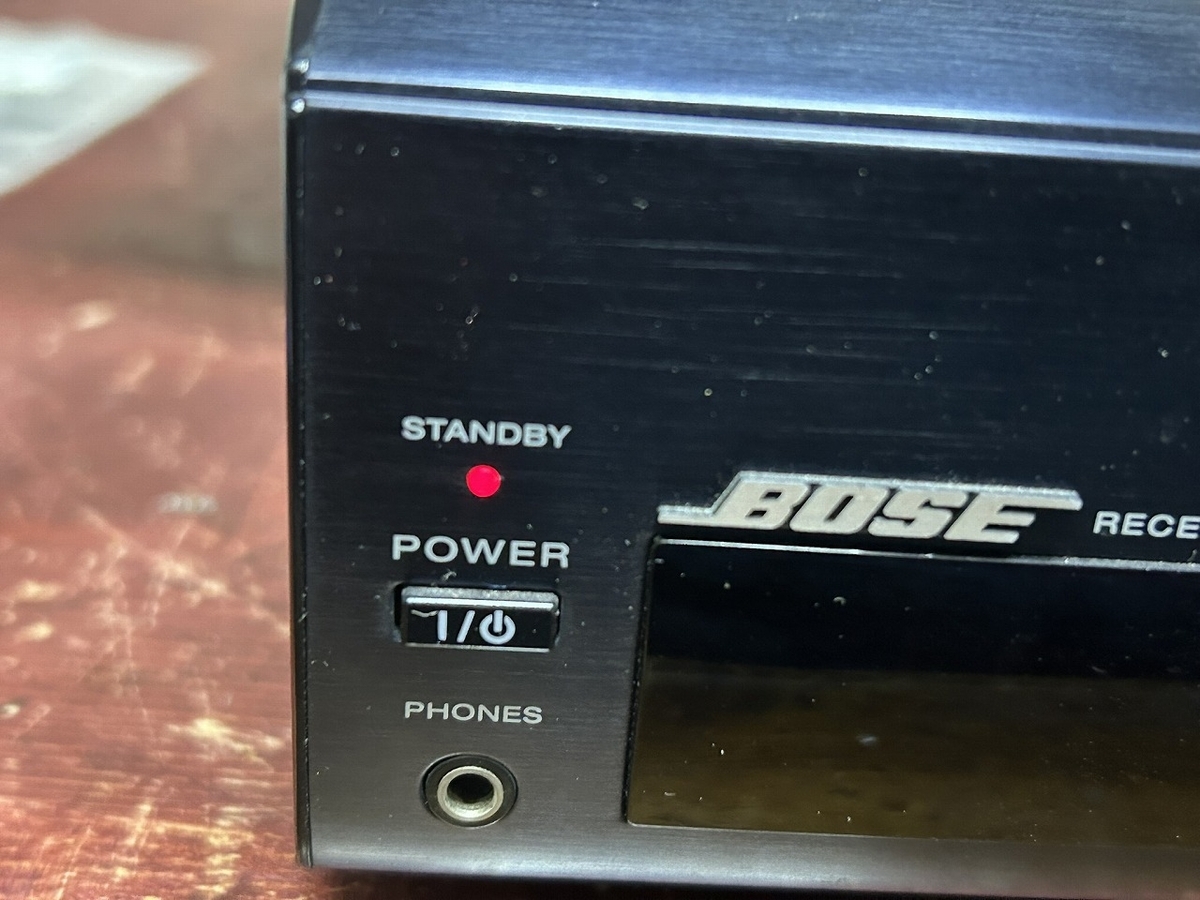

電源コードを接続すると、LEDが点灯しました。
２）電源ON!
電源スイッチを押下してみます。

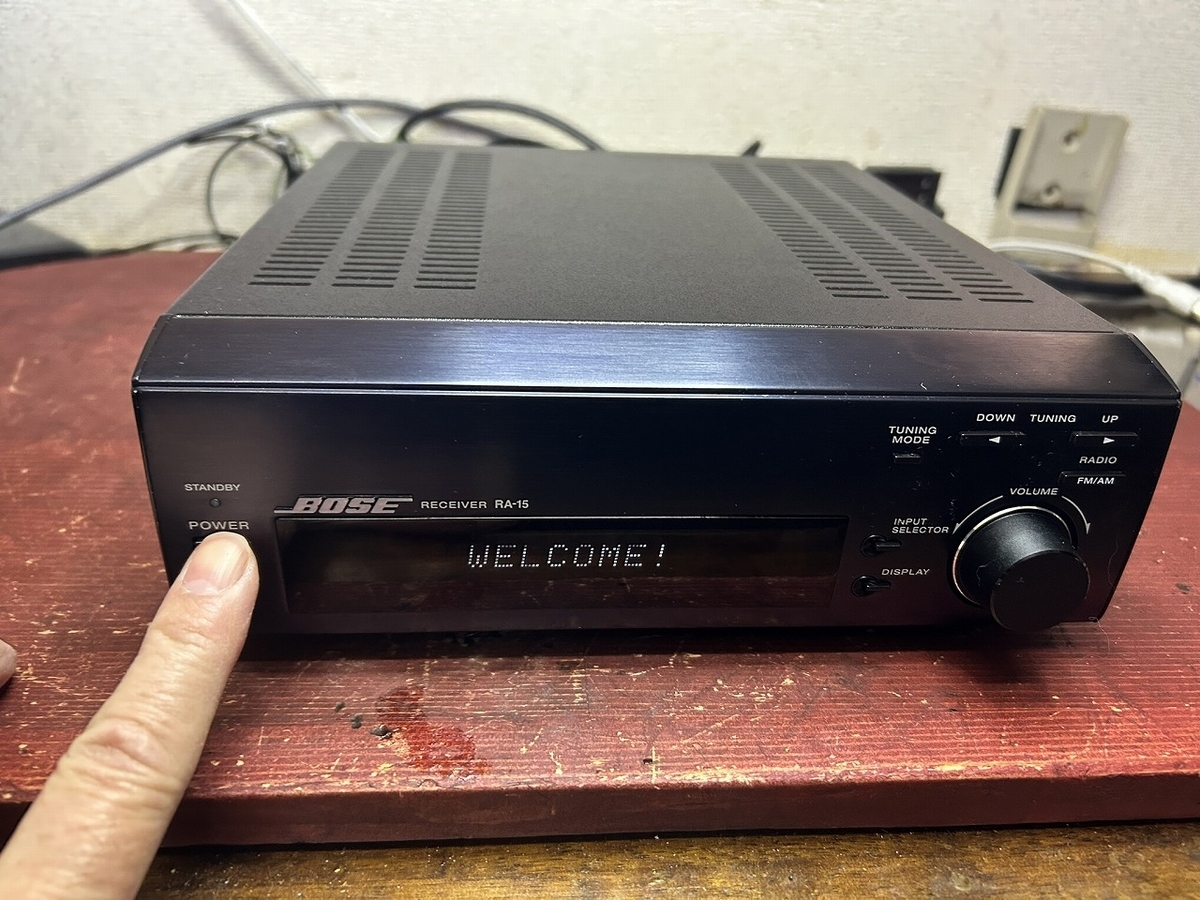

すると、『WELL COME』の表示が出て、電源が入りました。
電源OFFもきちんと動作します。
この動作を何回か行いましたが、きちんと電源が入ります。
３．バラシ
しかし、このレシーバのこれまでの修理の経験から、電源投入回路は電解コンデンサが劣化し、電源が入らなくなるという不具合がありますので、ばらすことにしました。

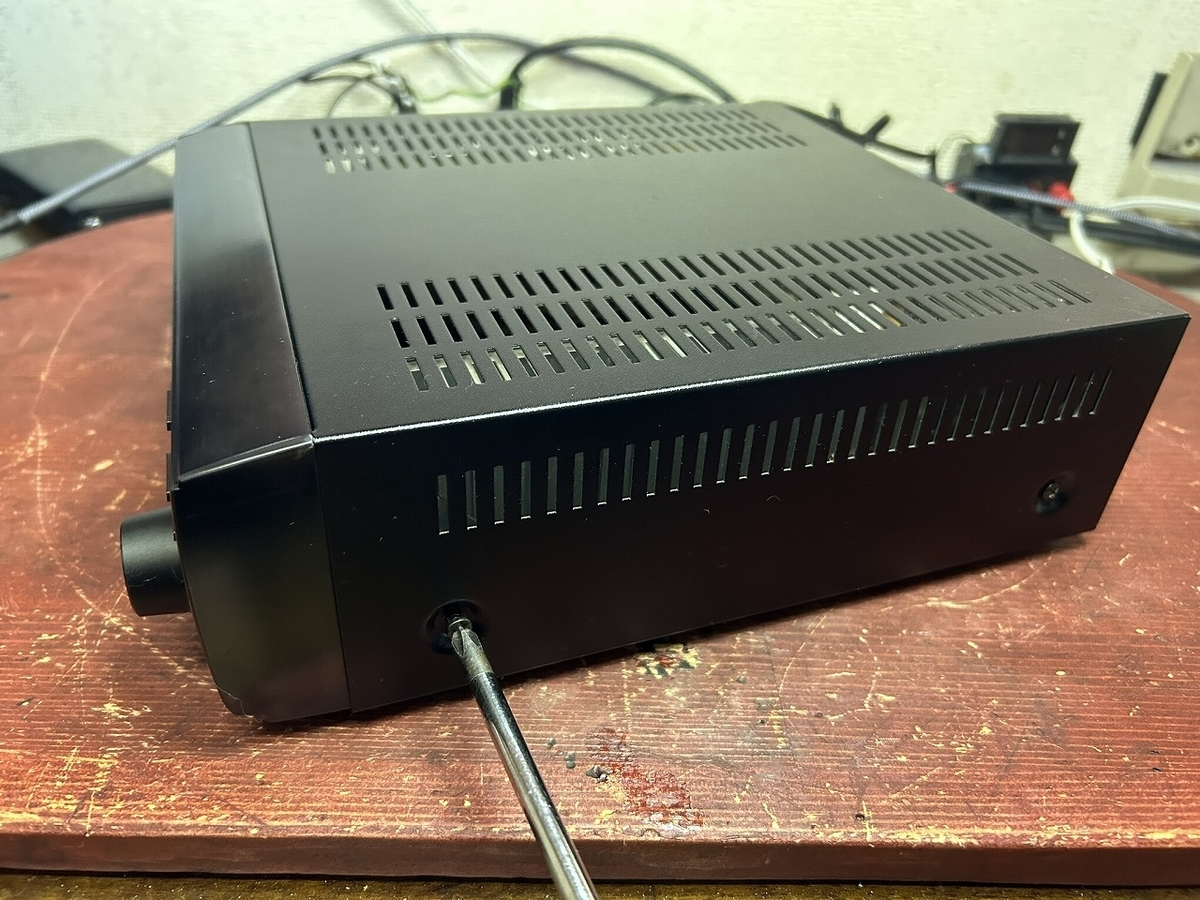

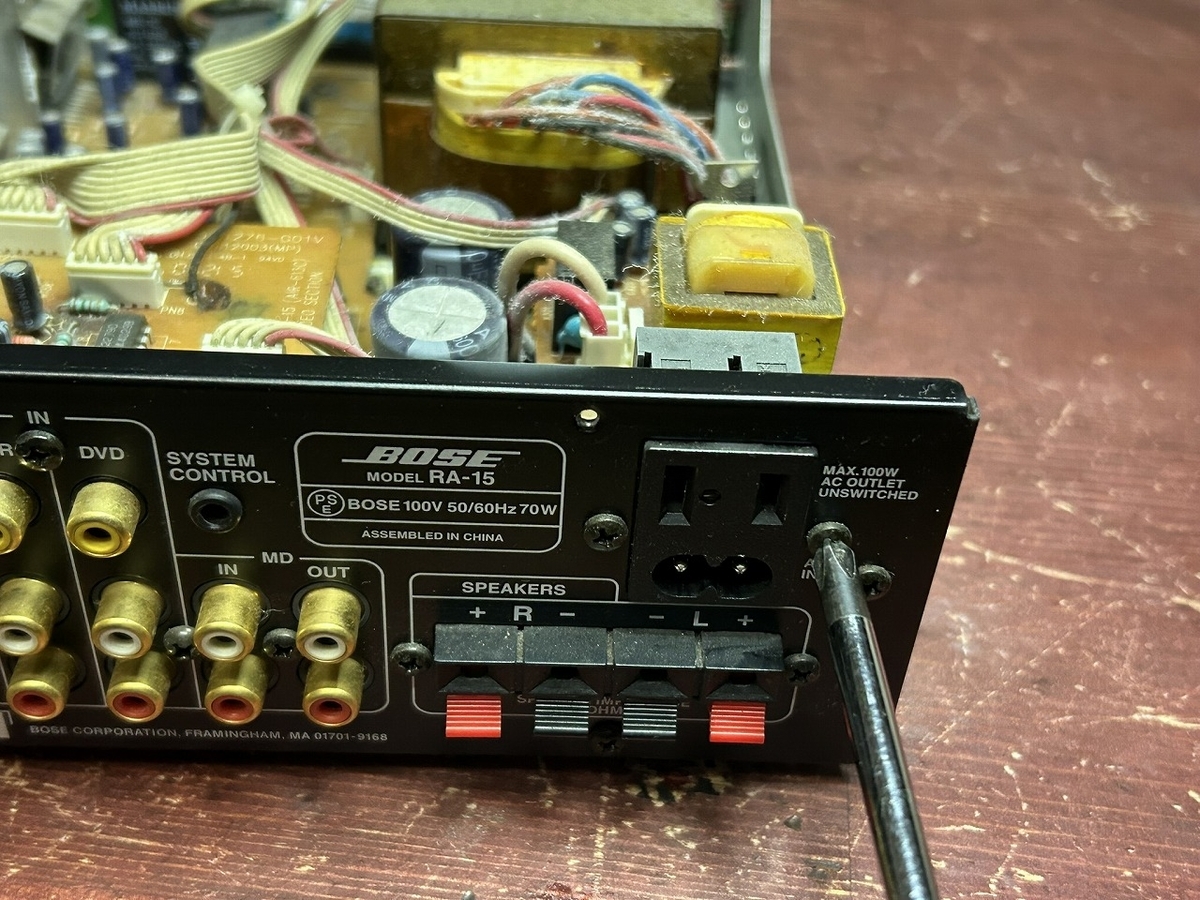

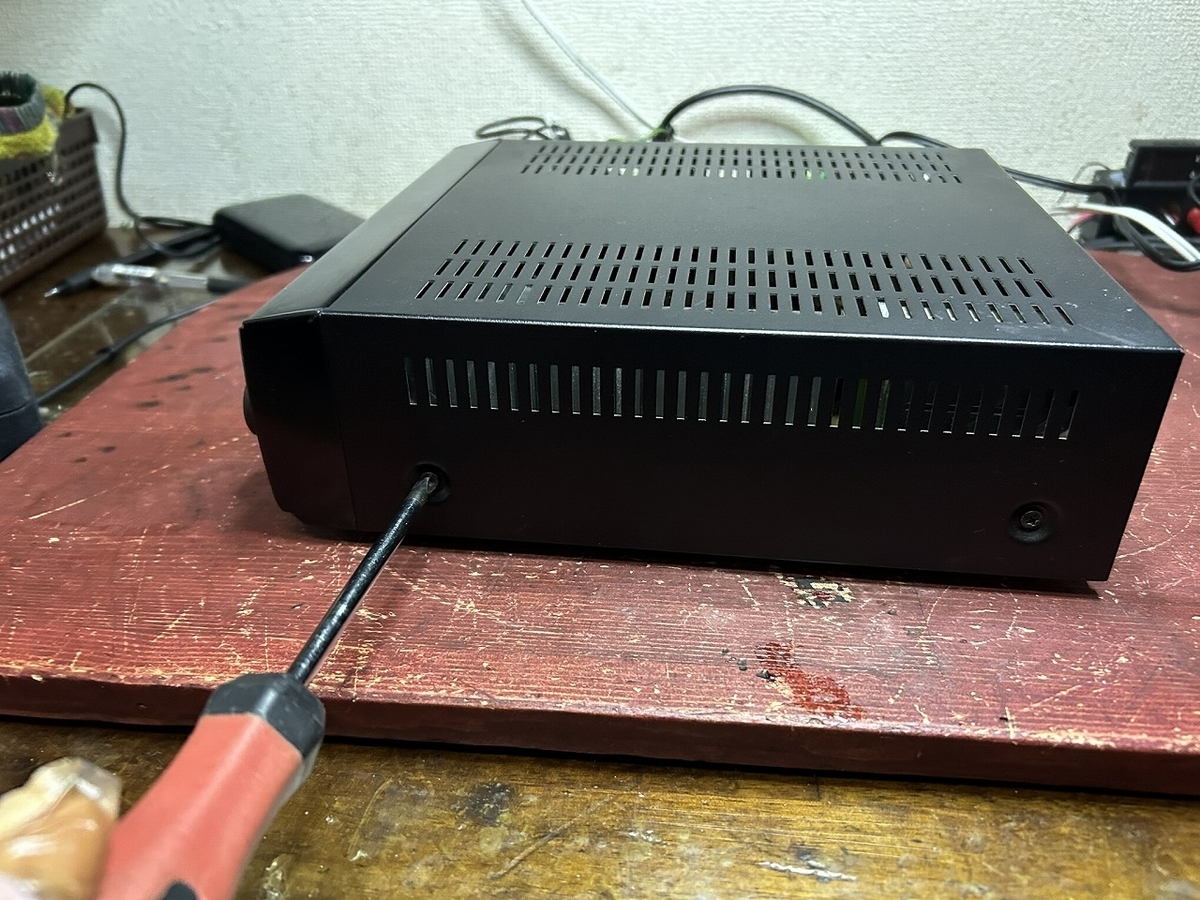

１）TOPカバーのバラシ
２）ソフト電源投入基板のばらし

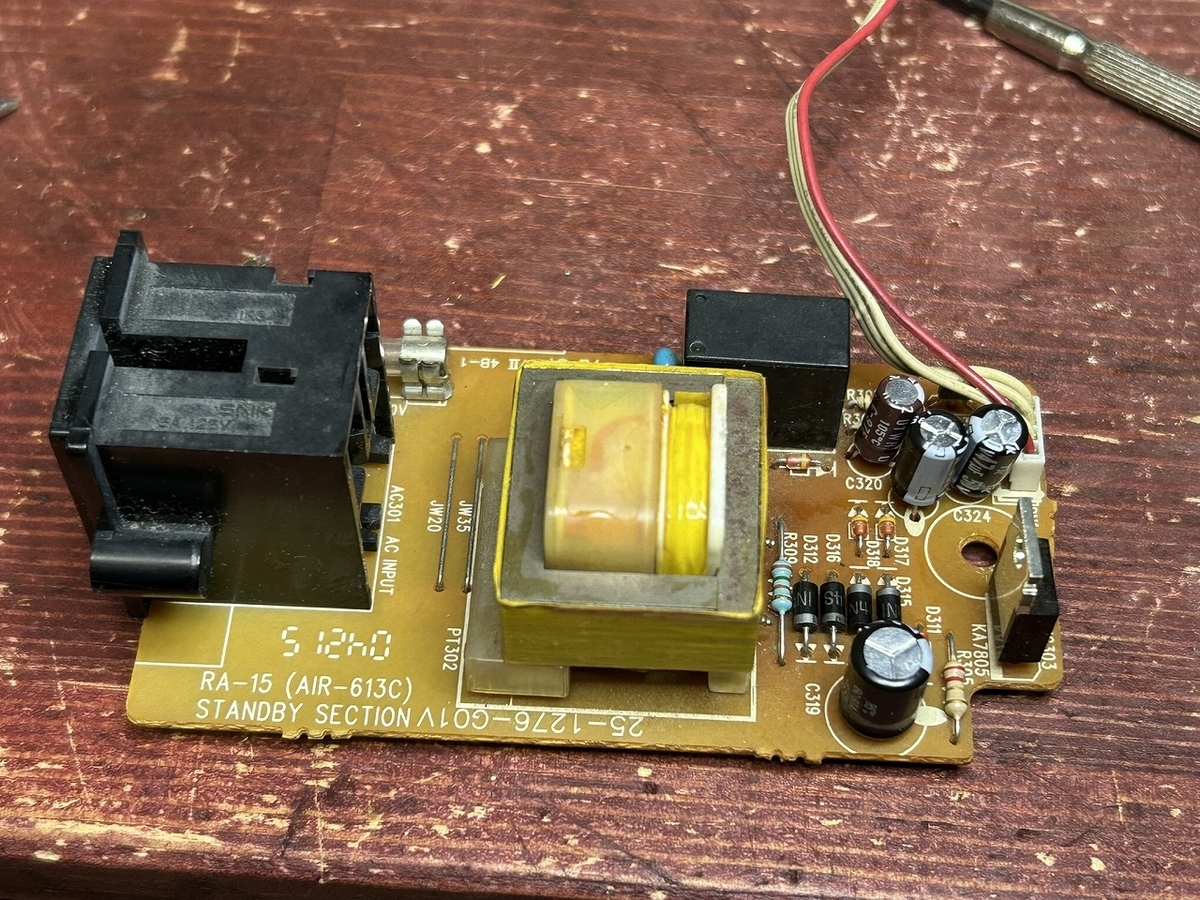

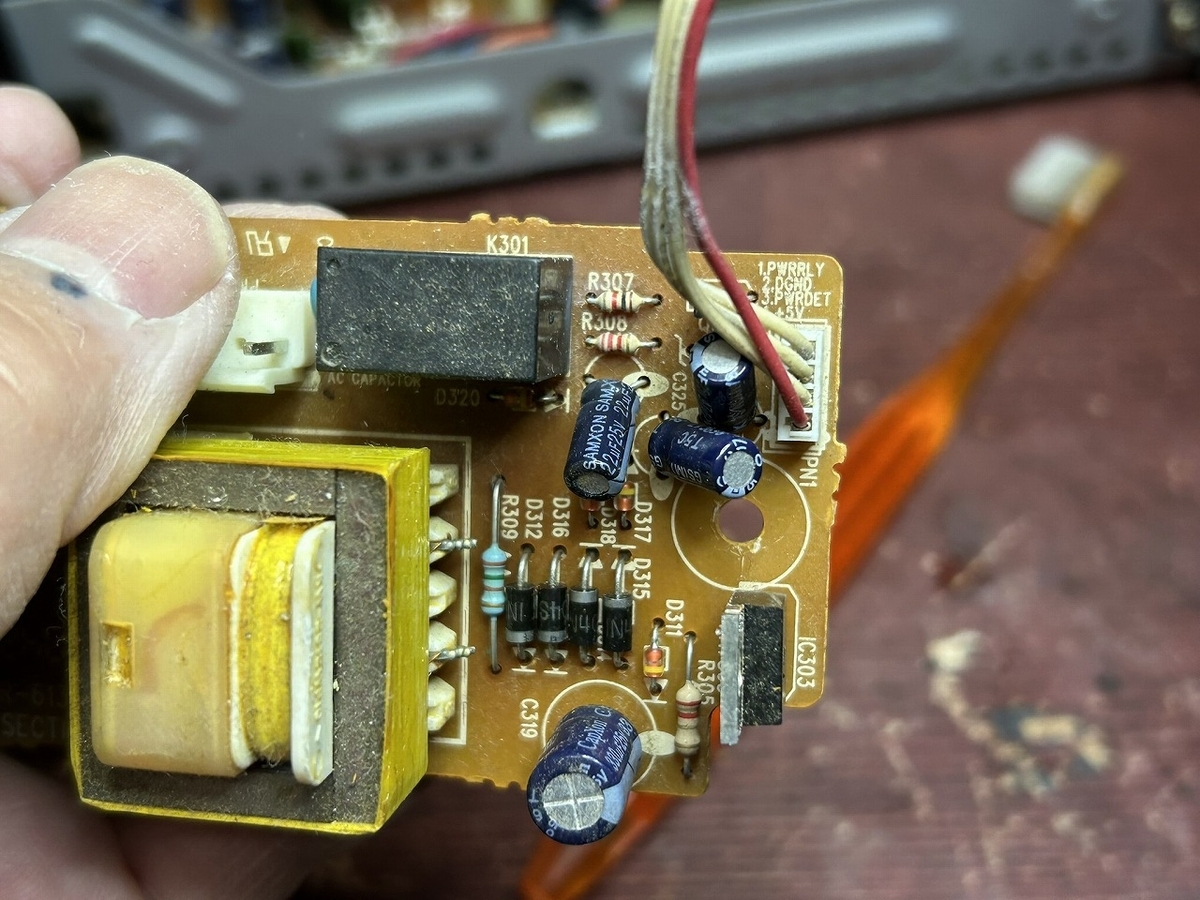

ソフト電源ONの基板はこれです。
これをばらします。

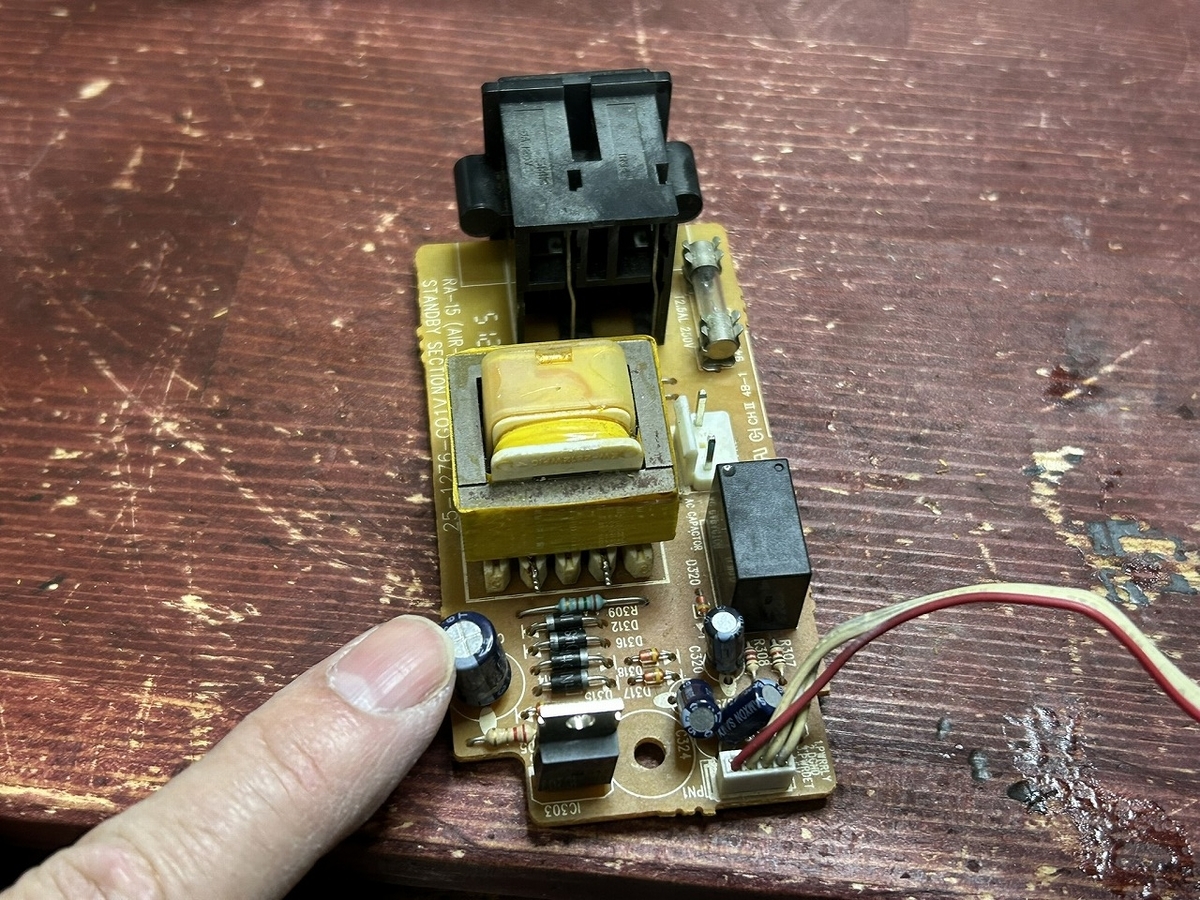

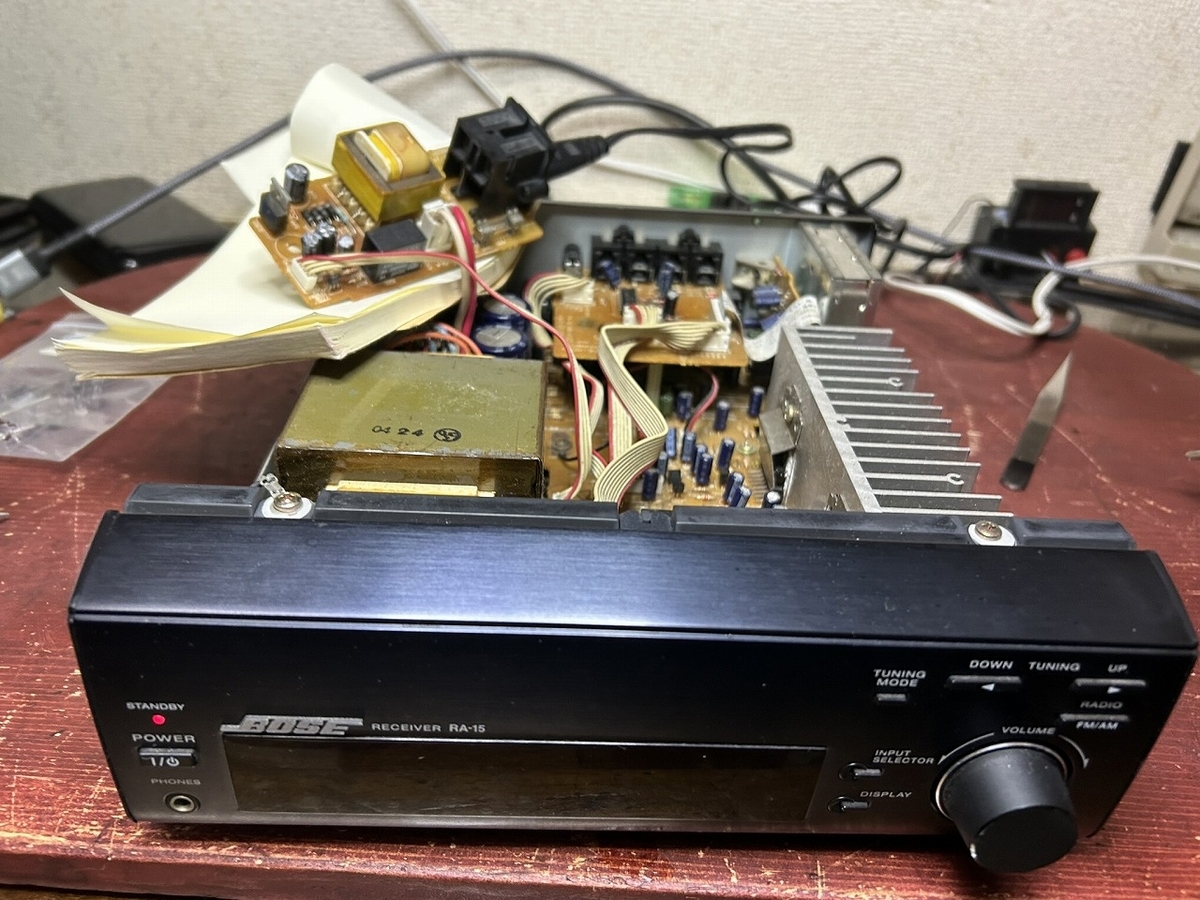

これで問題の基板を取り出しました。

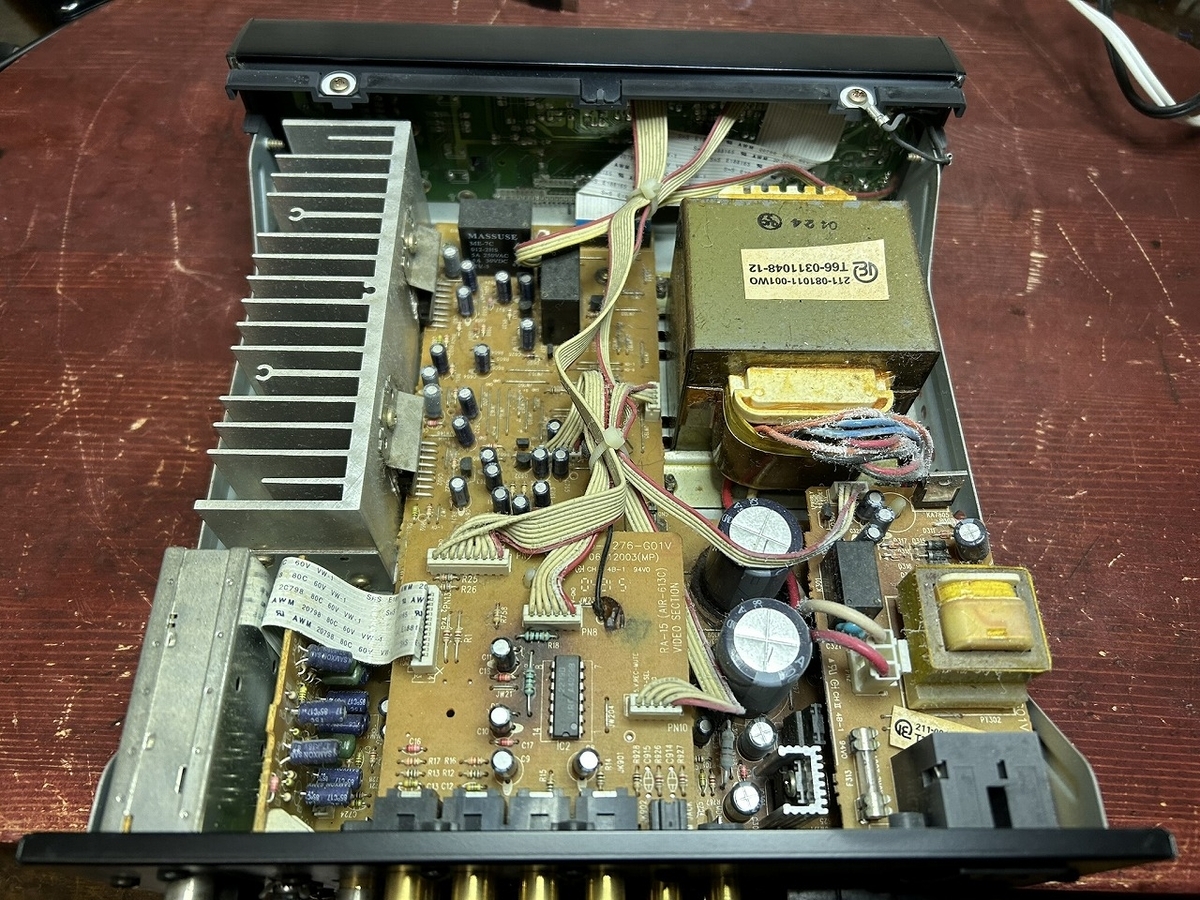

４．本体内部を洗浄

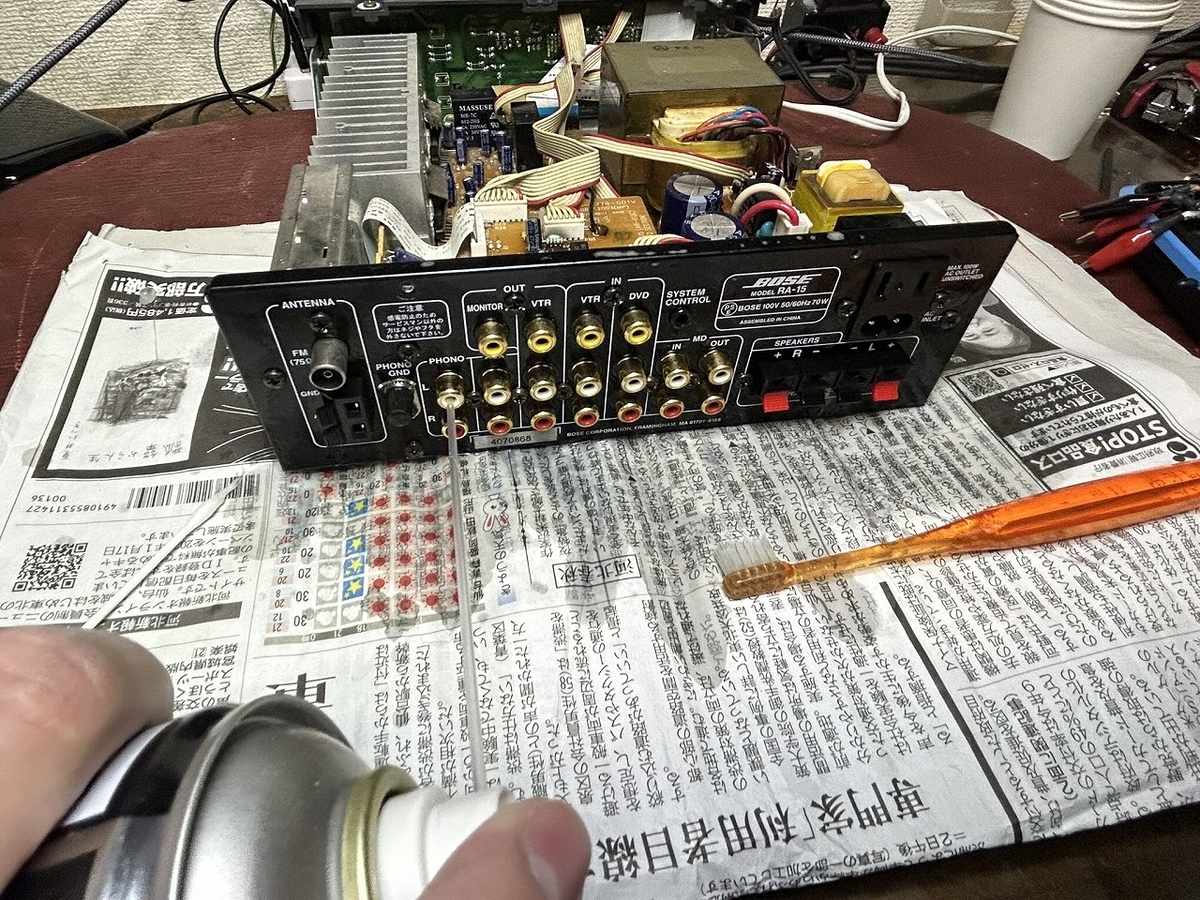

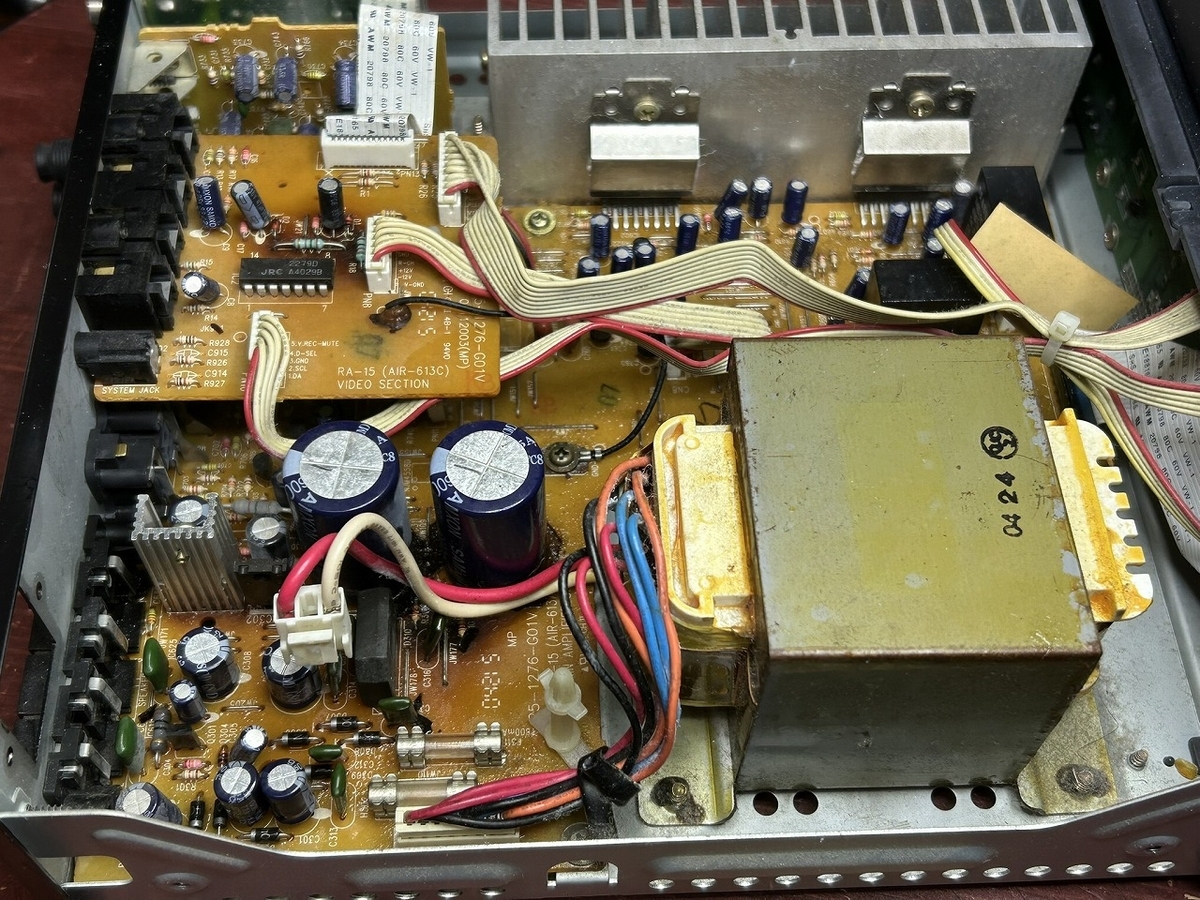

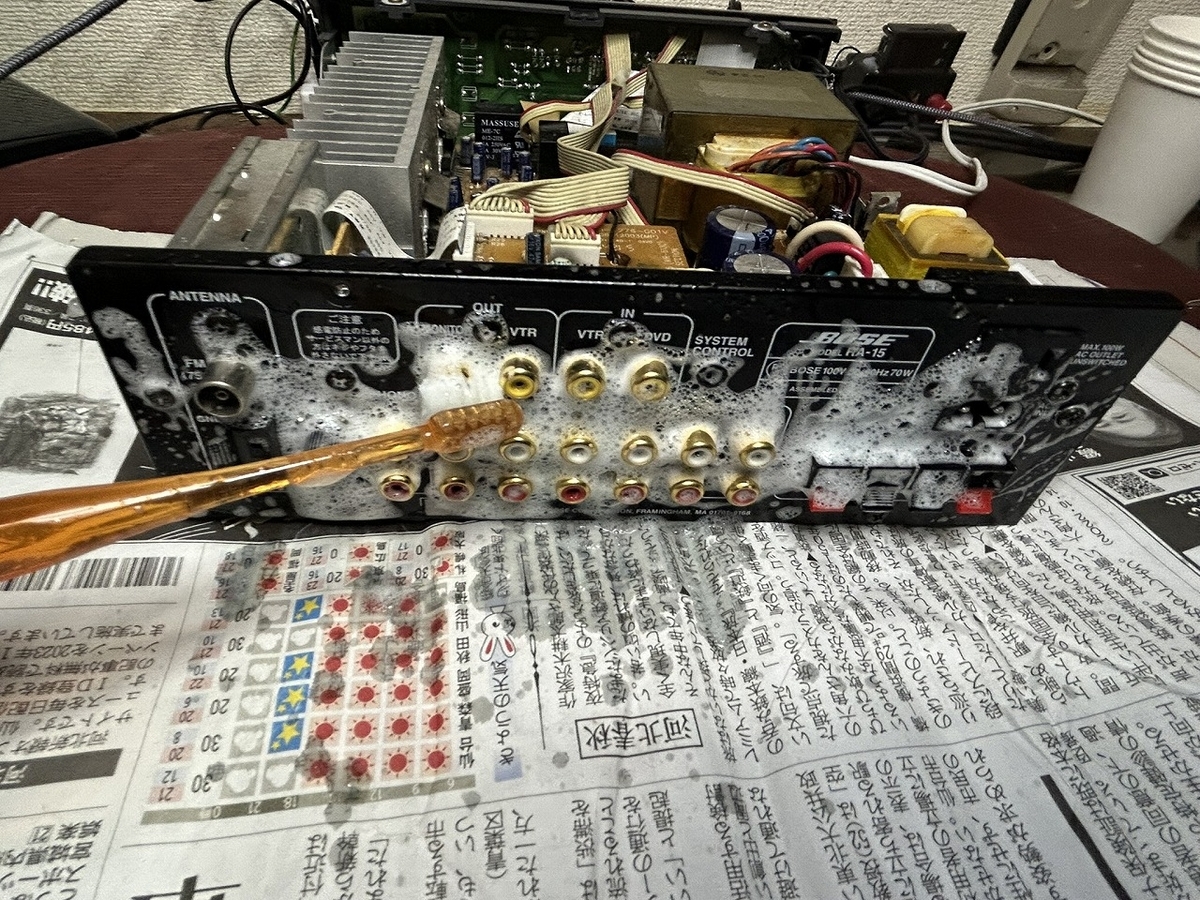

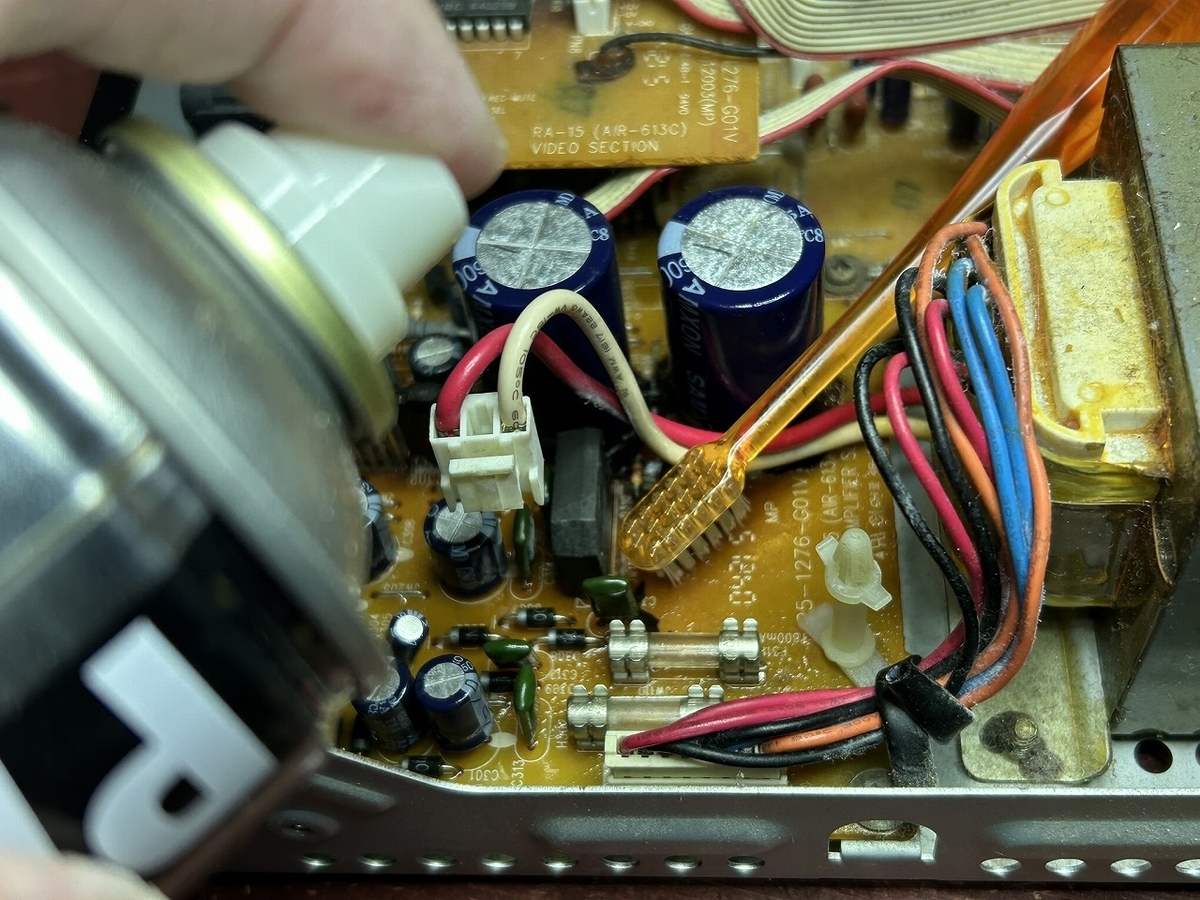

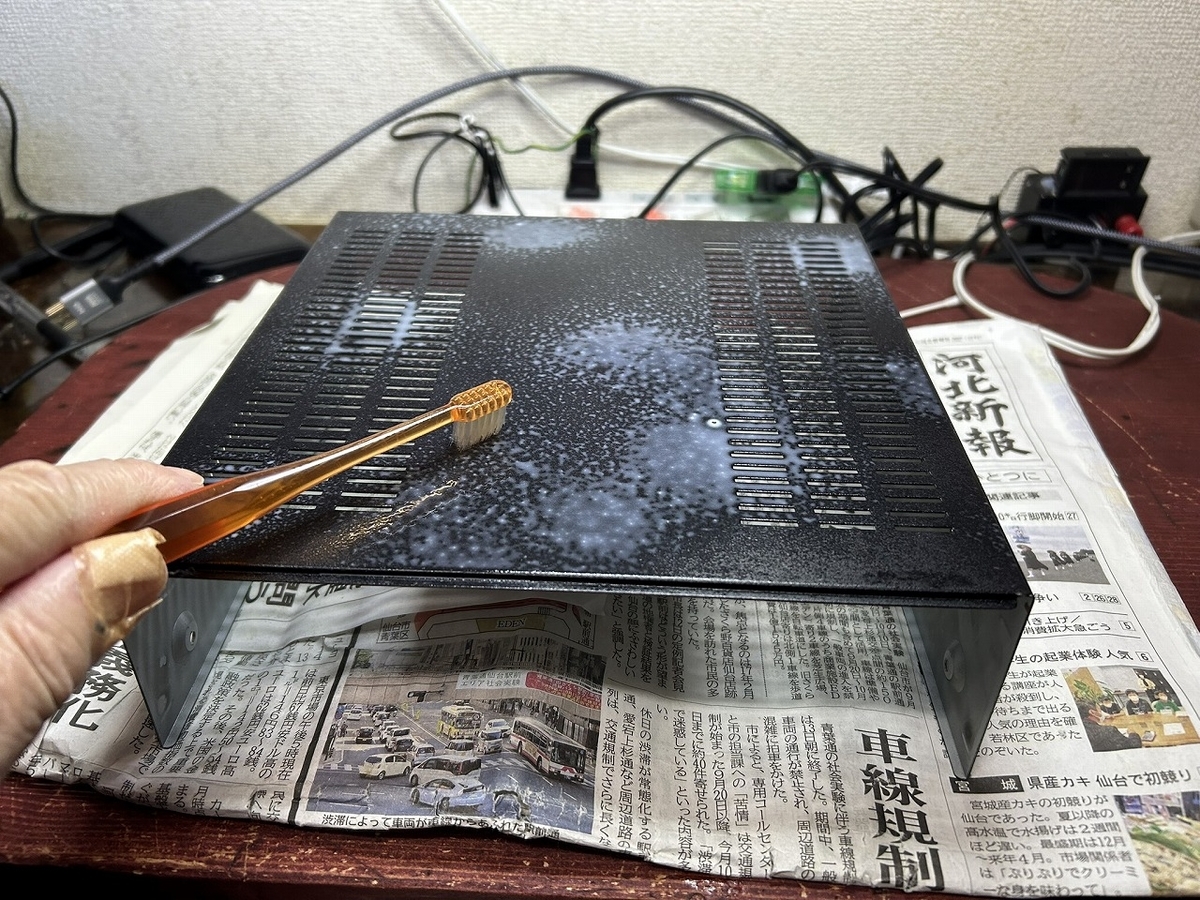

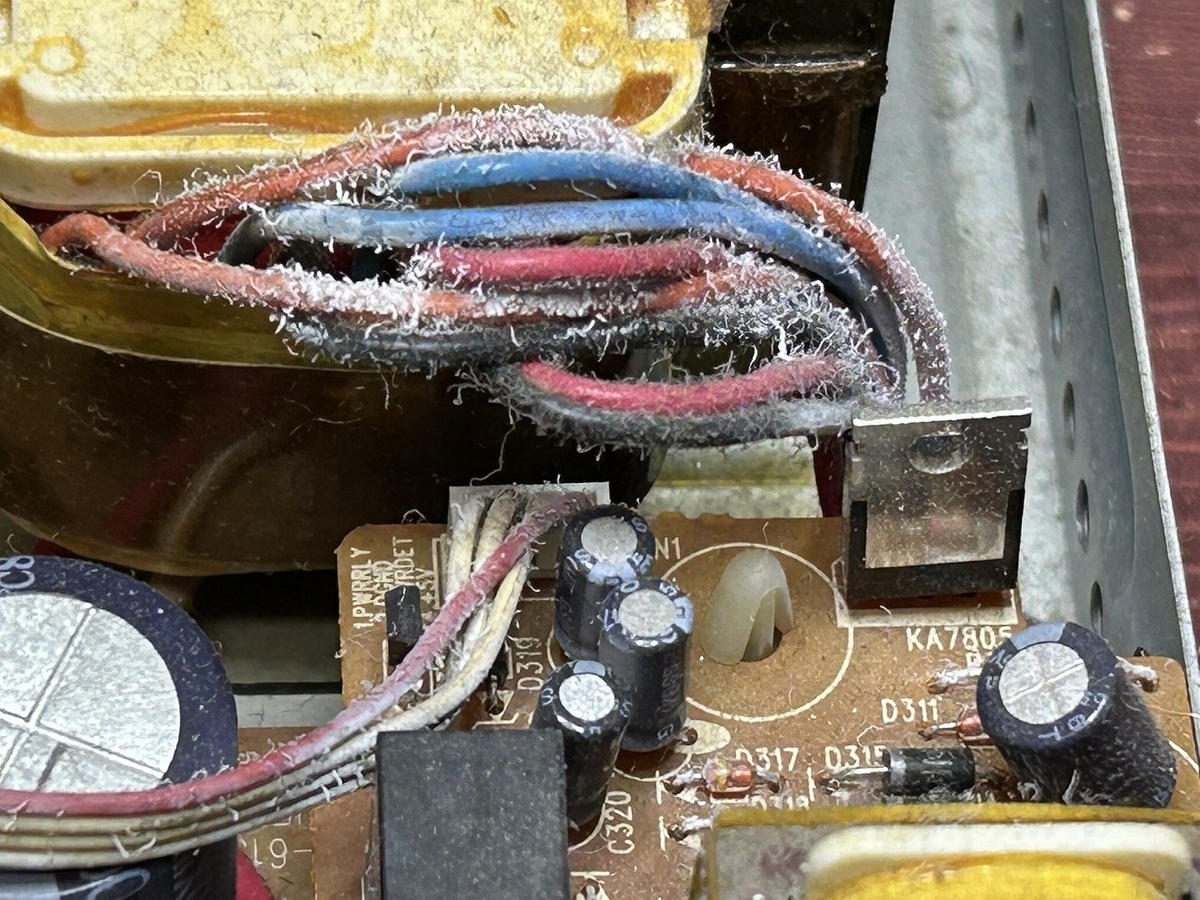

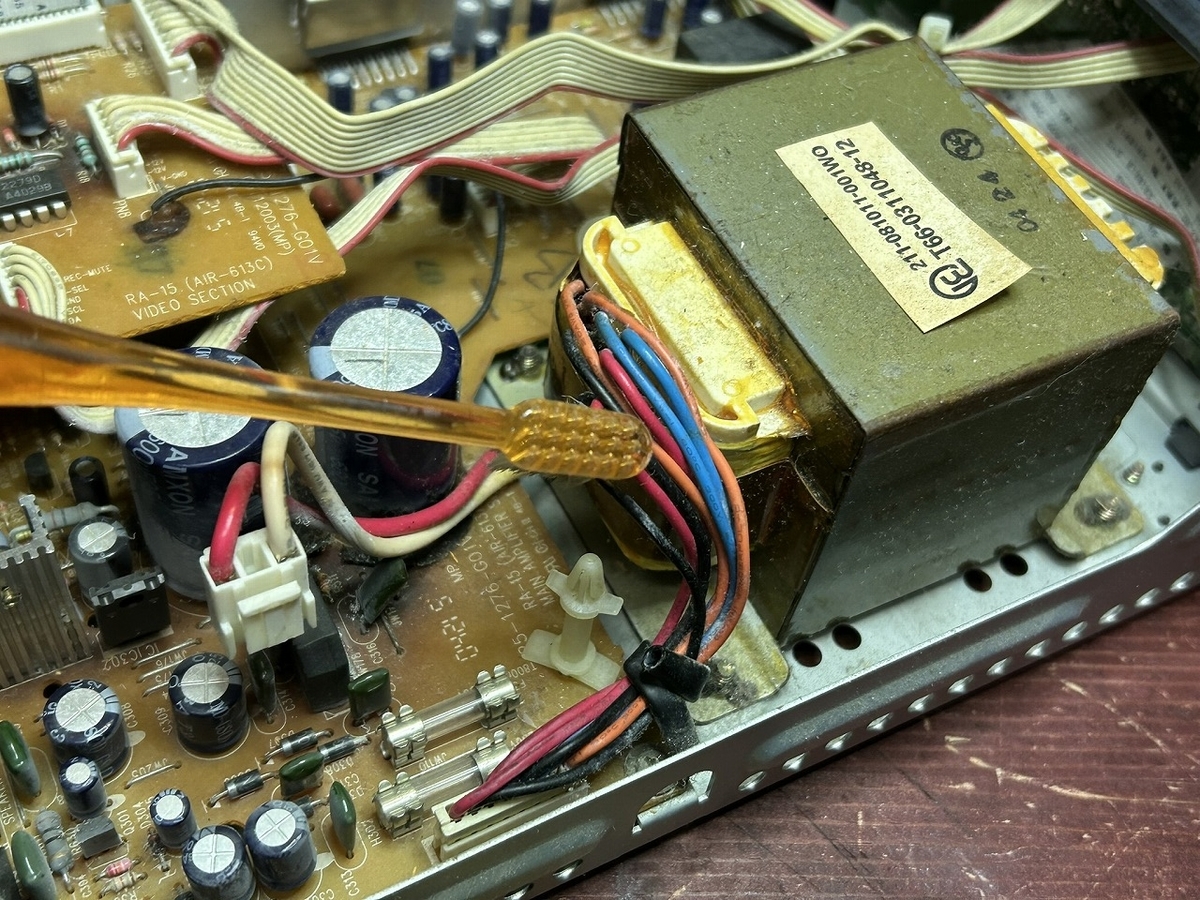

本体内部はすこし埃が堆積しています。依頼者からクリーニングも依頼されているので、本体内部のクリーニングを行いました。
これでクリーニングは完了です。
５．電解コンデンサの交換

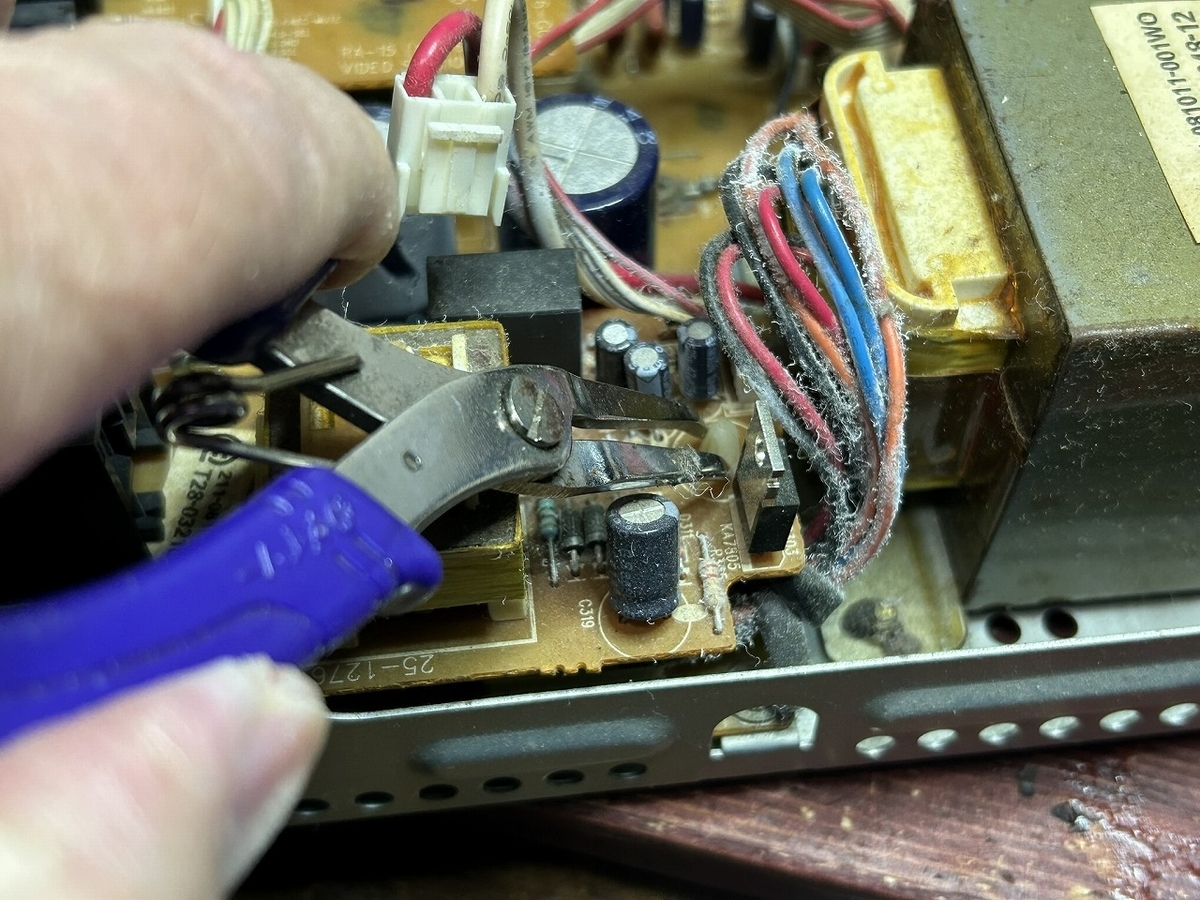

それでは、電解コンデンサを交換します。

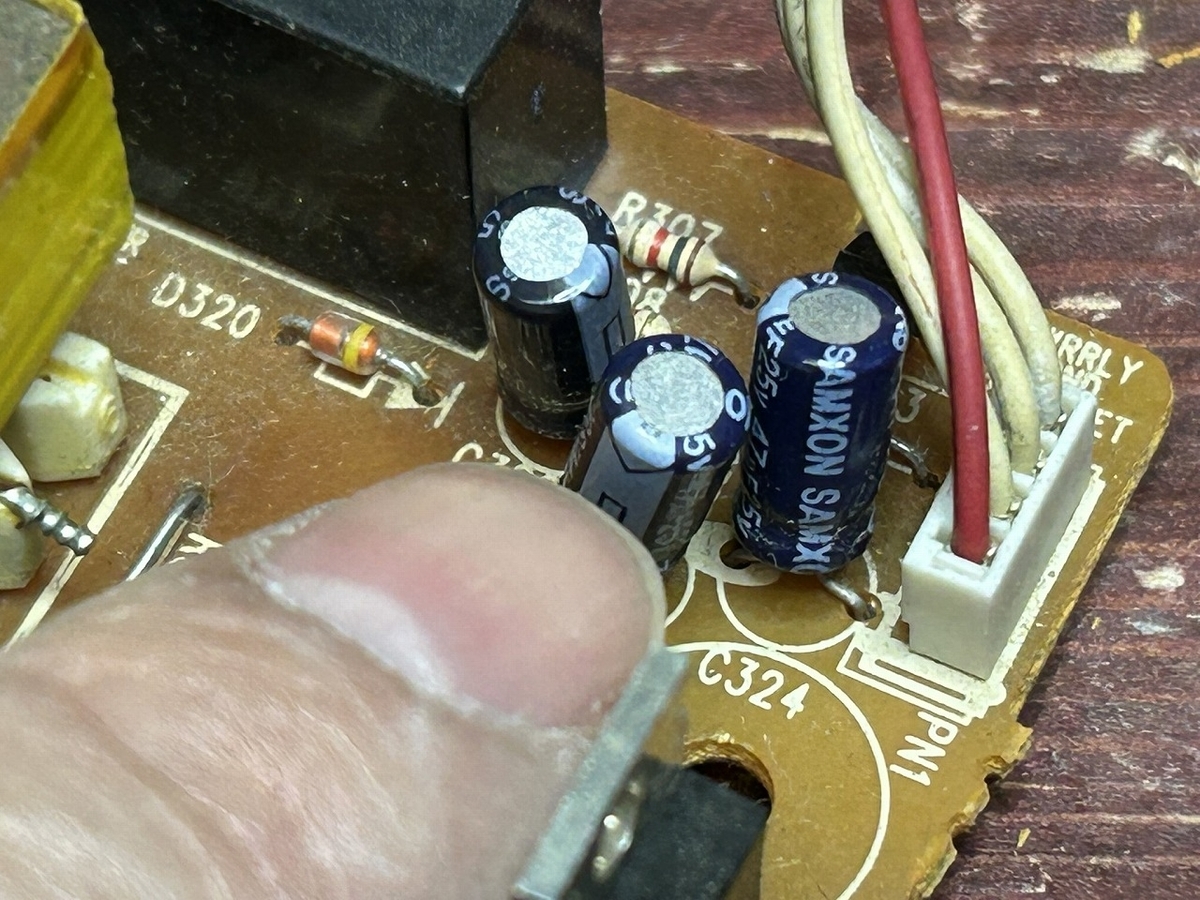

交換するのはこの４つで、330μF✖１、47μF✖２、22μF✖１です。
電解コンデンサは手持ちの物を使用しました。

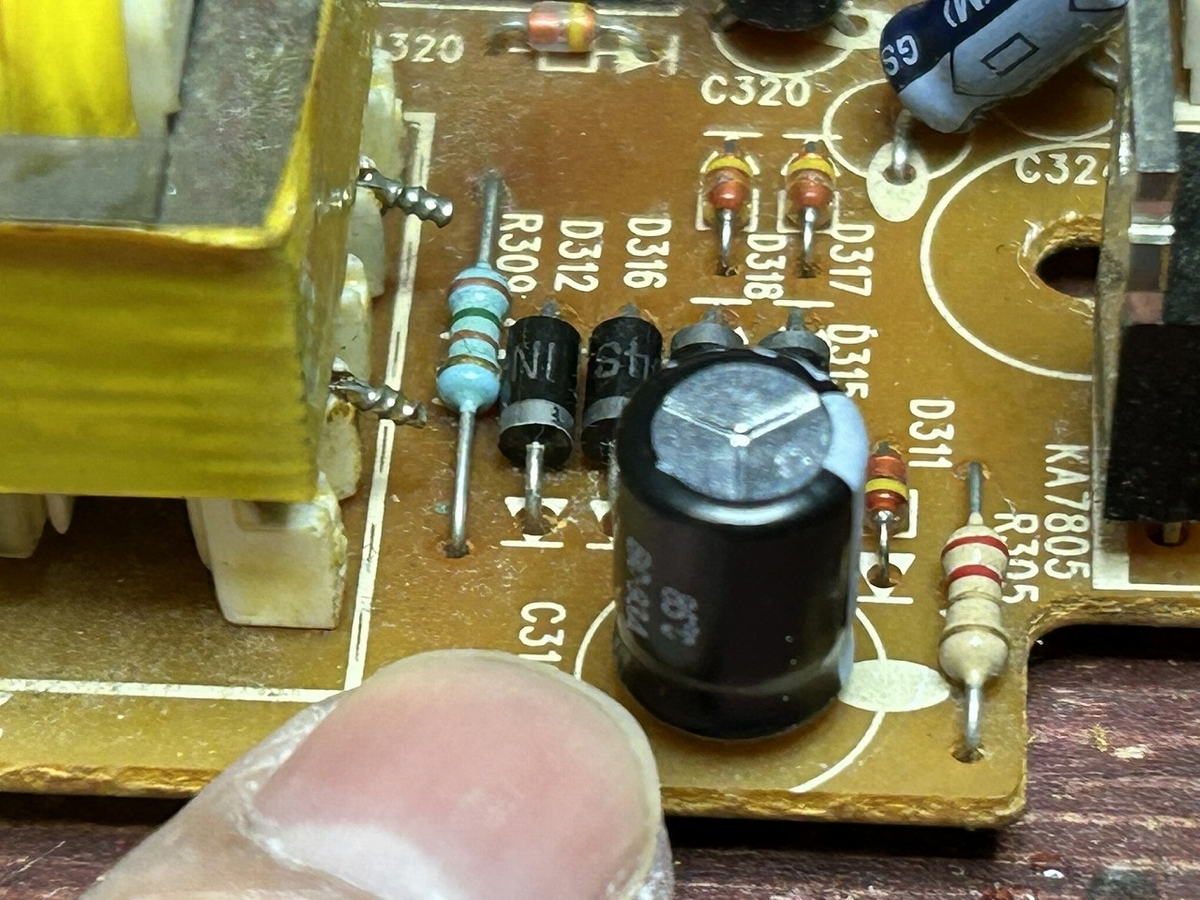

１）330μF25V

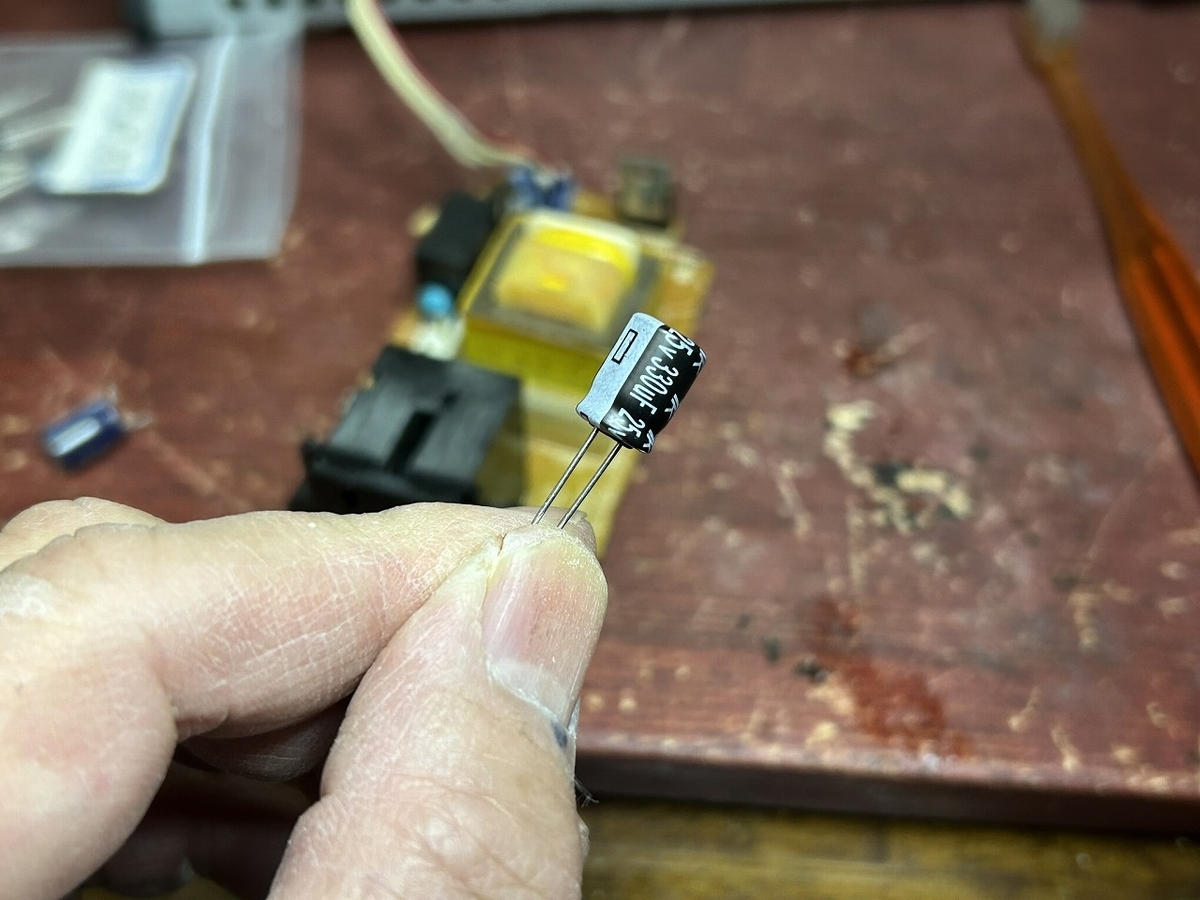

まずは330μF25Vです。

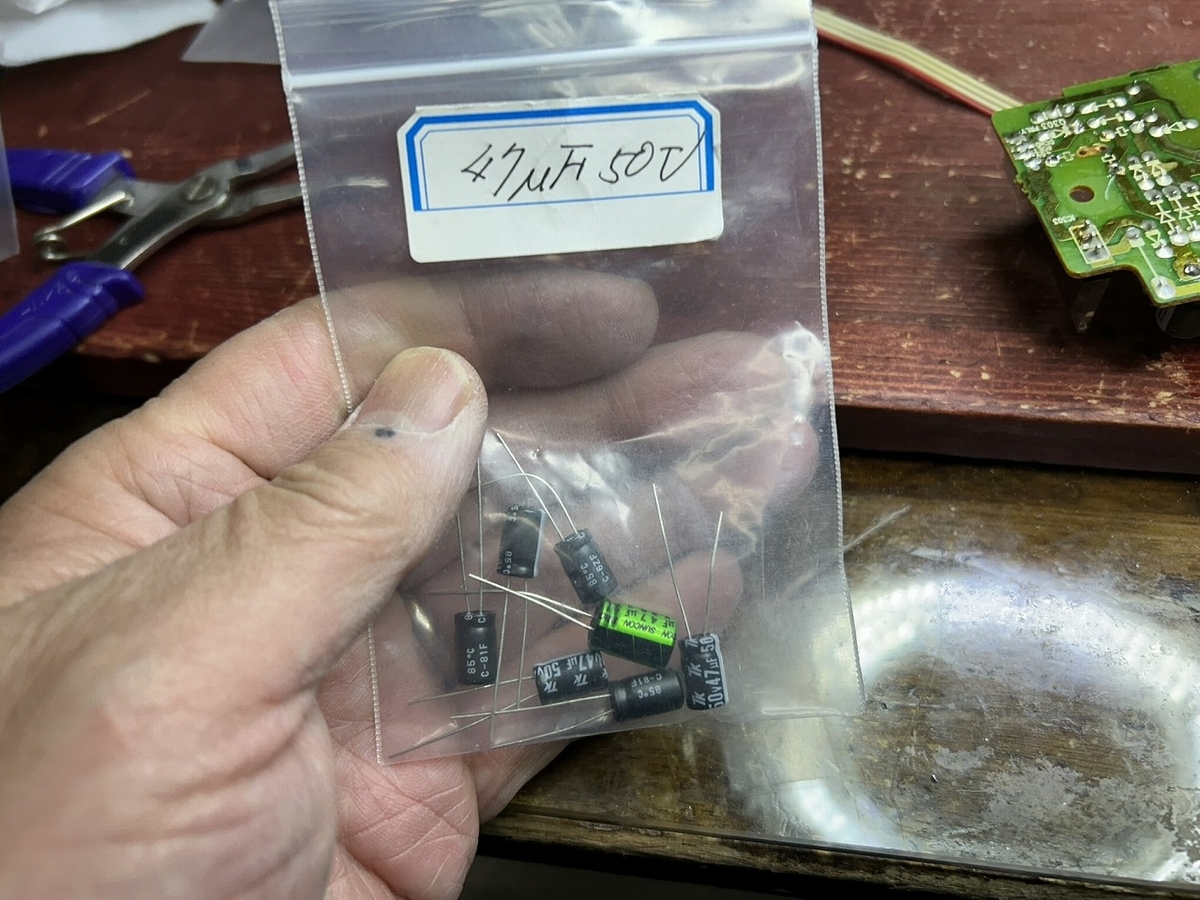

２）47μF50V

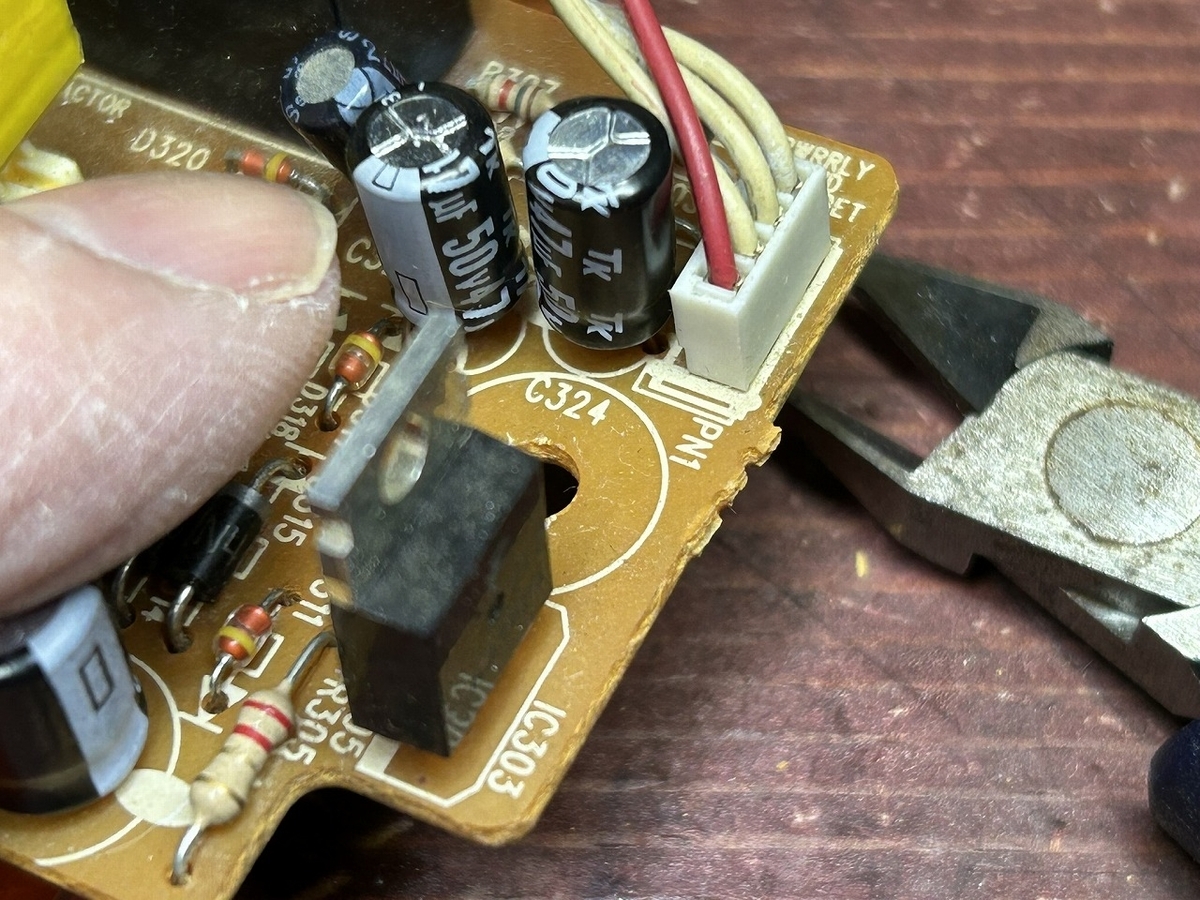

続いて47μF50V 2つを交換します。
３）22μF50V

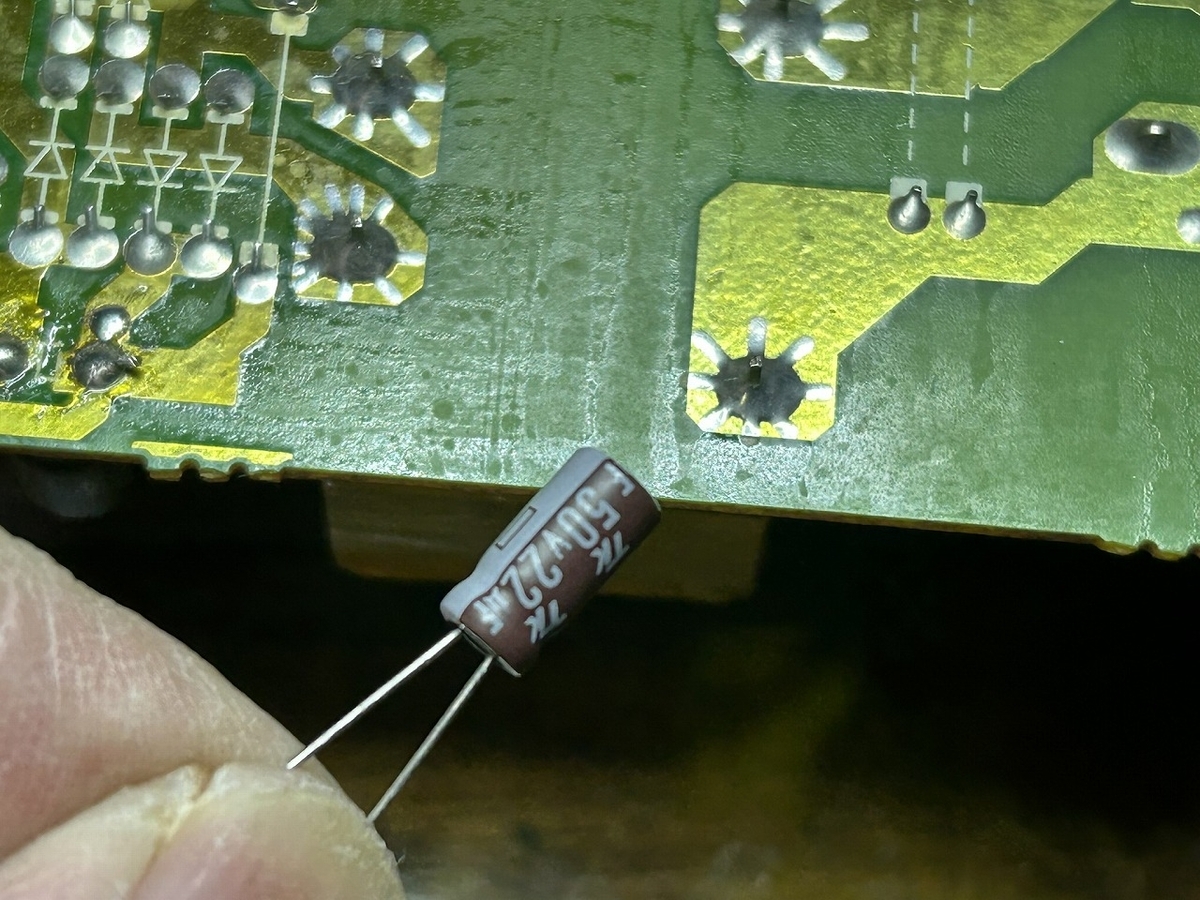

そして最後は22μF50Vの交換です。
４）基板の洗浄

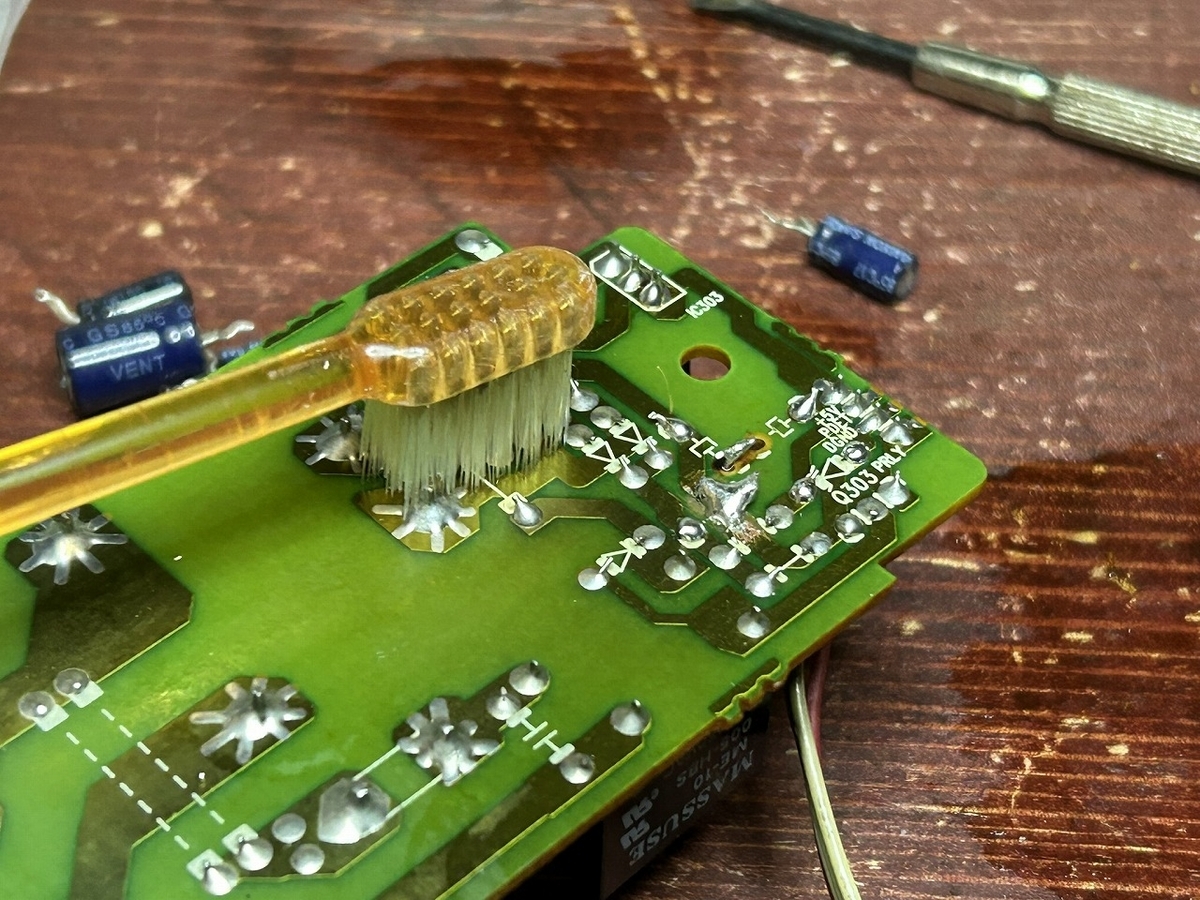

電解コンデンサの交換後は、基板を洗浄します。
６．取り出した電解コンデンサの容量を測定する

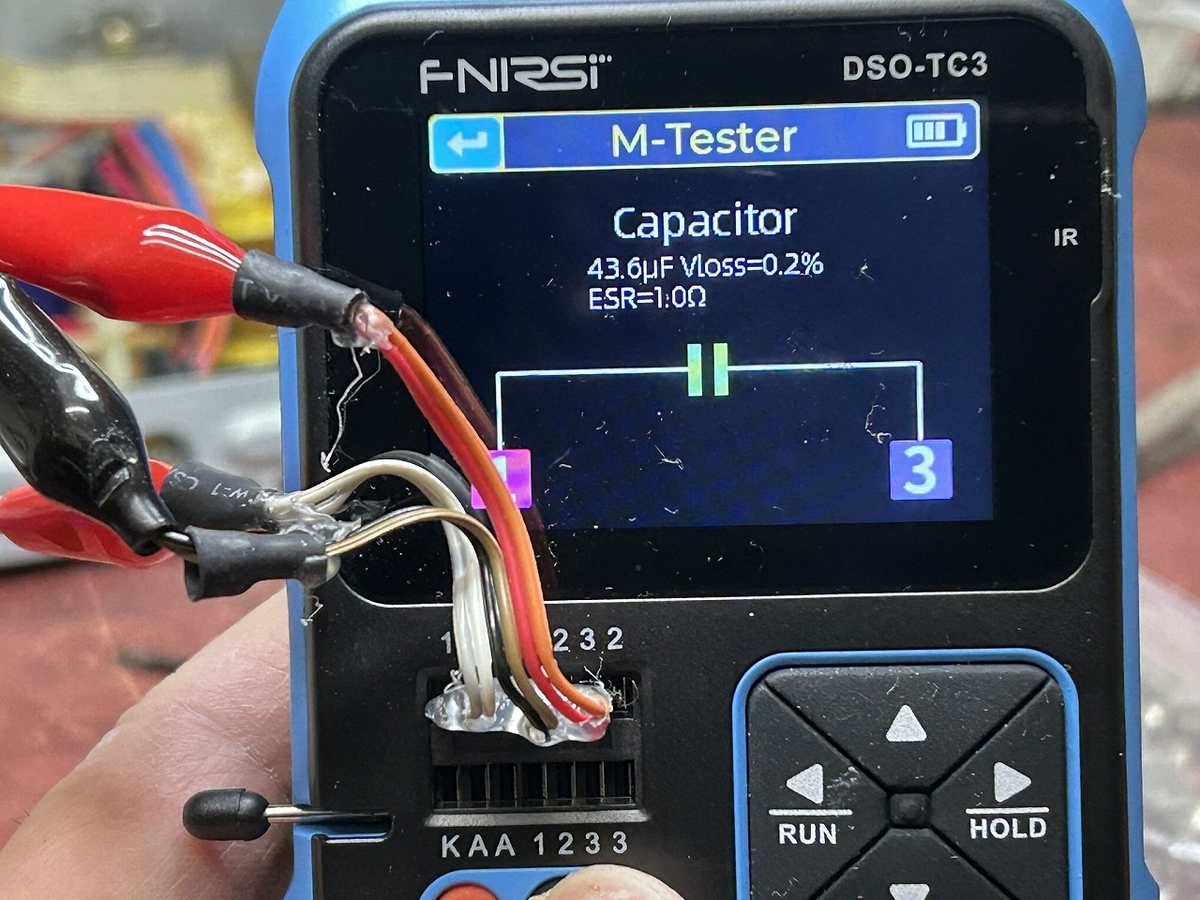

それでは取り出した電解コンデンサの容量を測定します。
１）330μF

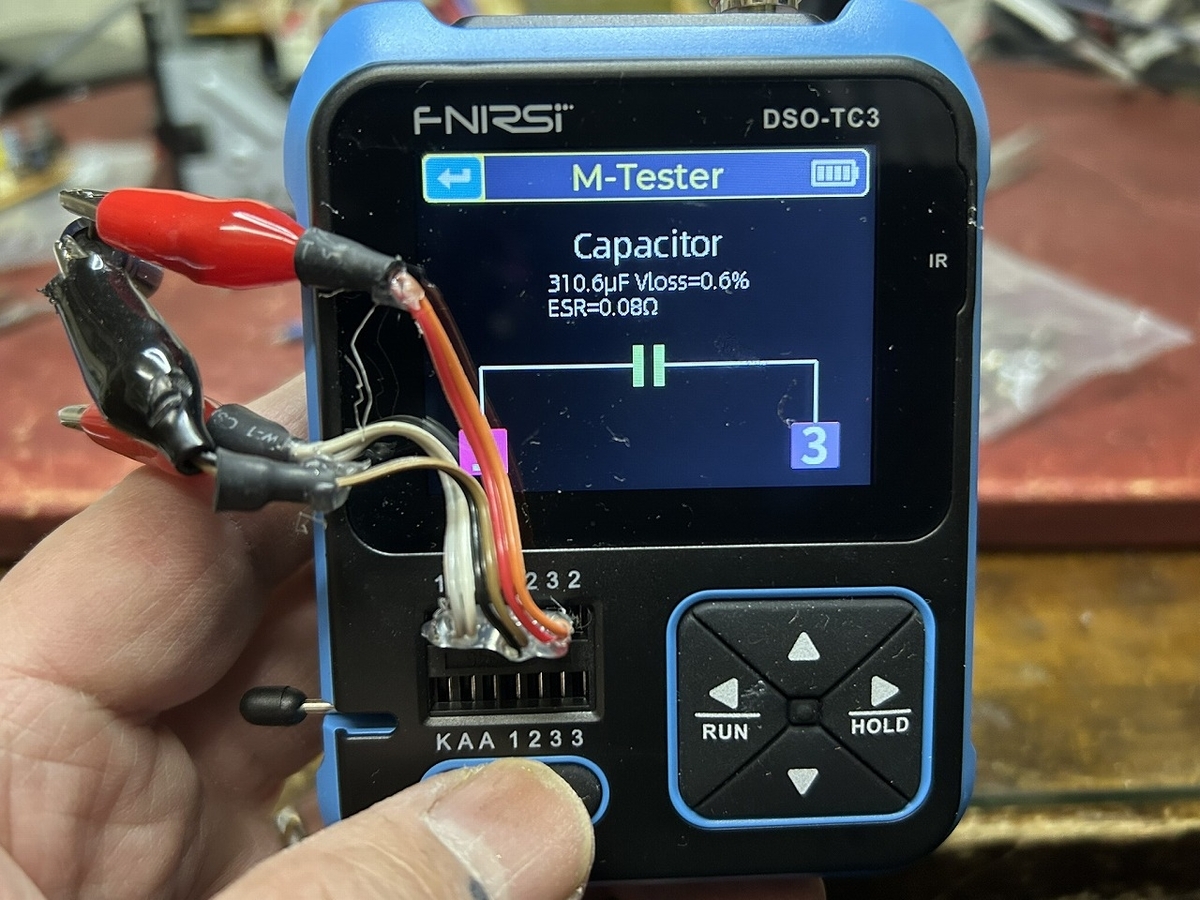

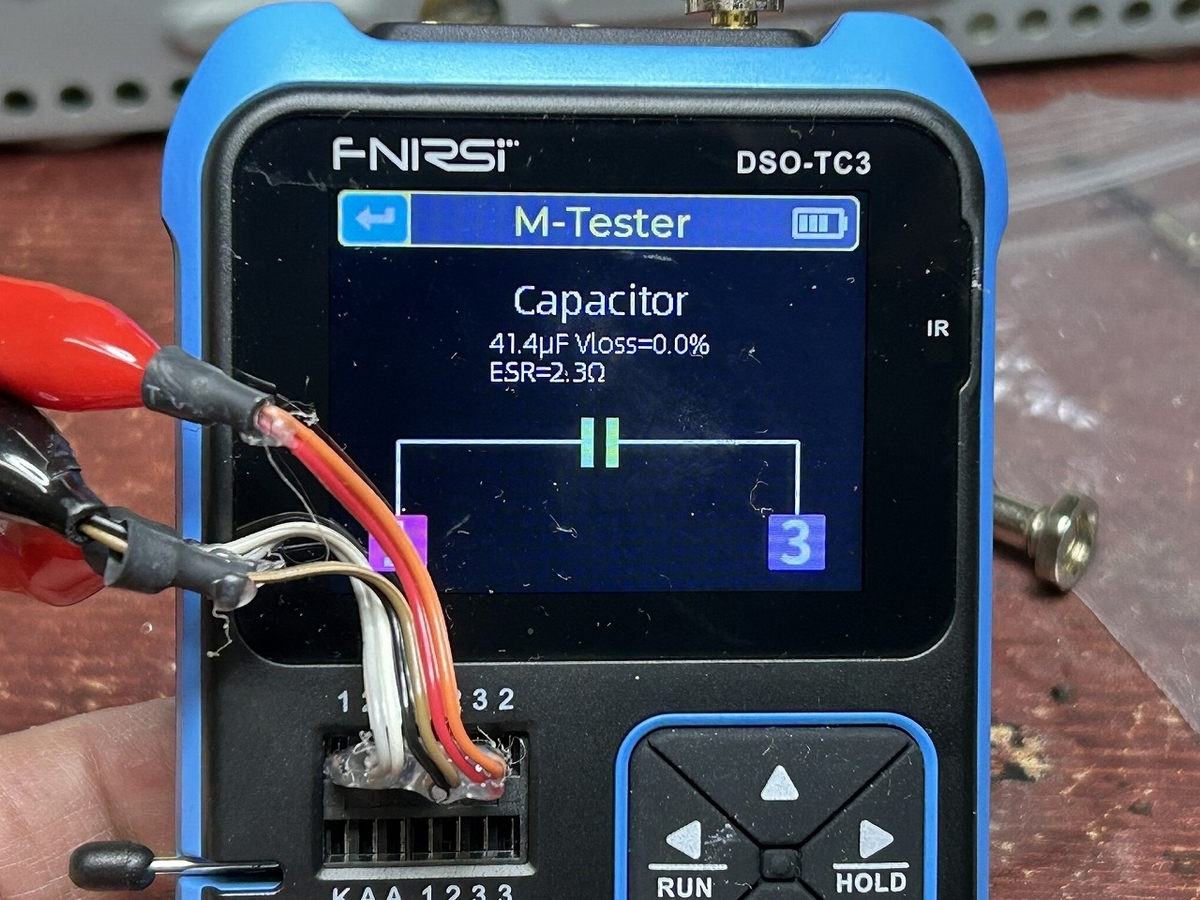

330μFの電解コンデンサは、若干容量が下がっていました。
２）47μF
47μFの電解コンデンサも、少し容量が低下していました。
３）22μF
そして最後は22μFの電解コンデンサです。

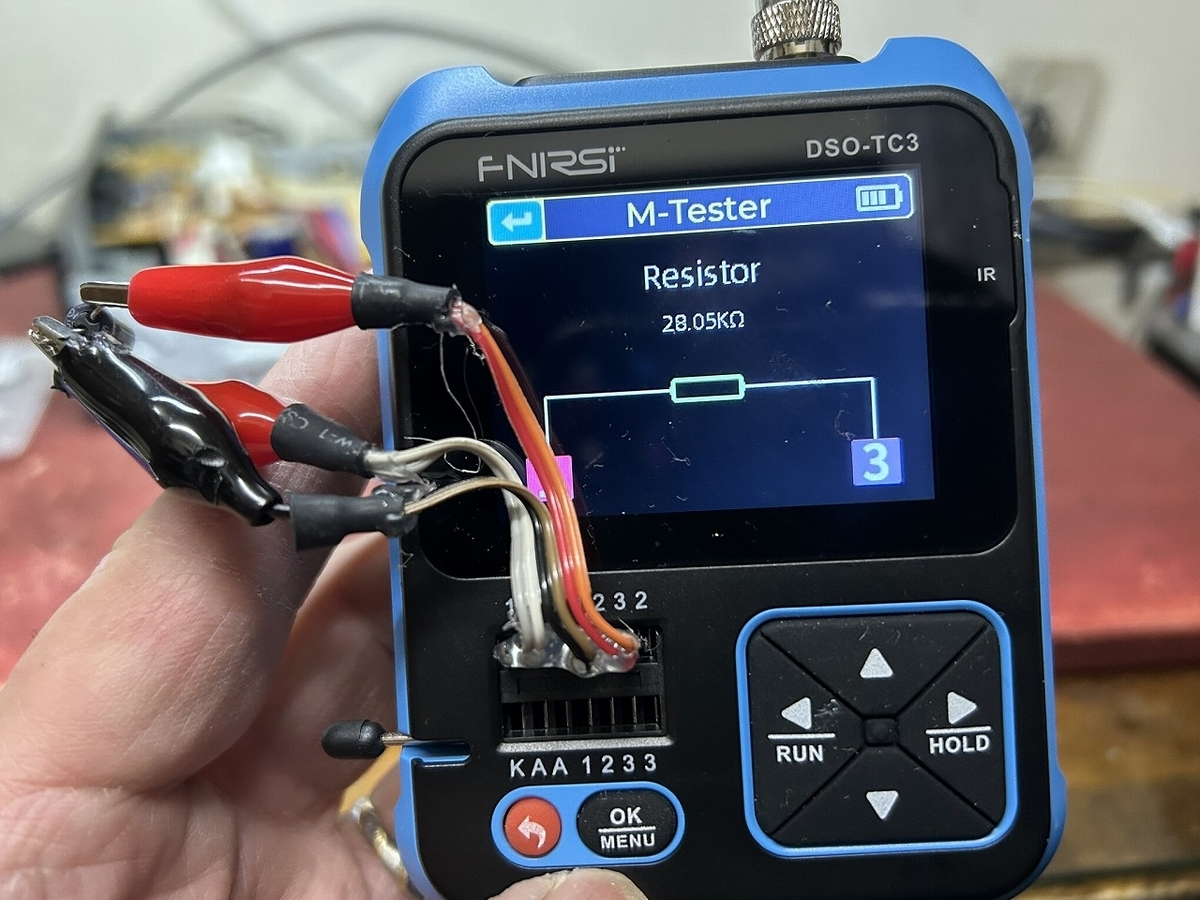

最初見たとき28μFかと思いましたが・・・・よく見ると28KΩでした。
なんと電解液もれて、コンデンサではなく抵抗に変化していました。
やはり、電源が入らないという故障は、この基板の電解コンデンサが原因だったのですね。
電解コンデンサを交換したので、もう大丈夫です。
７．組付け動作確認
電解コンデンサの交換が終わりましたので、組付けます。
１）組付け
２）動作確認
この電源ON/OFFの動作を50回くらい行いました。
大丈夫ですね。安定しています。
８．洗浄＆仕上げ

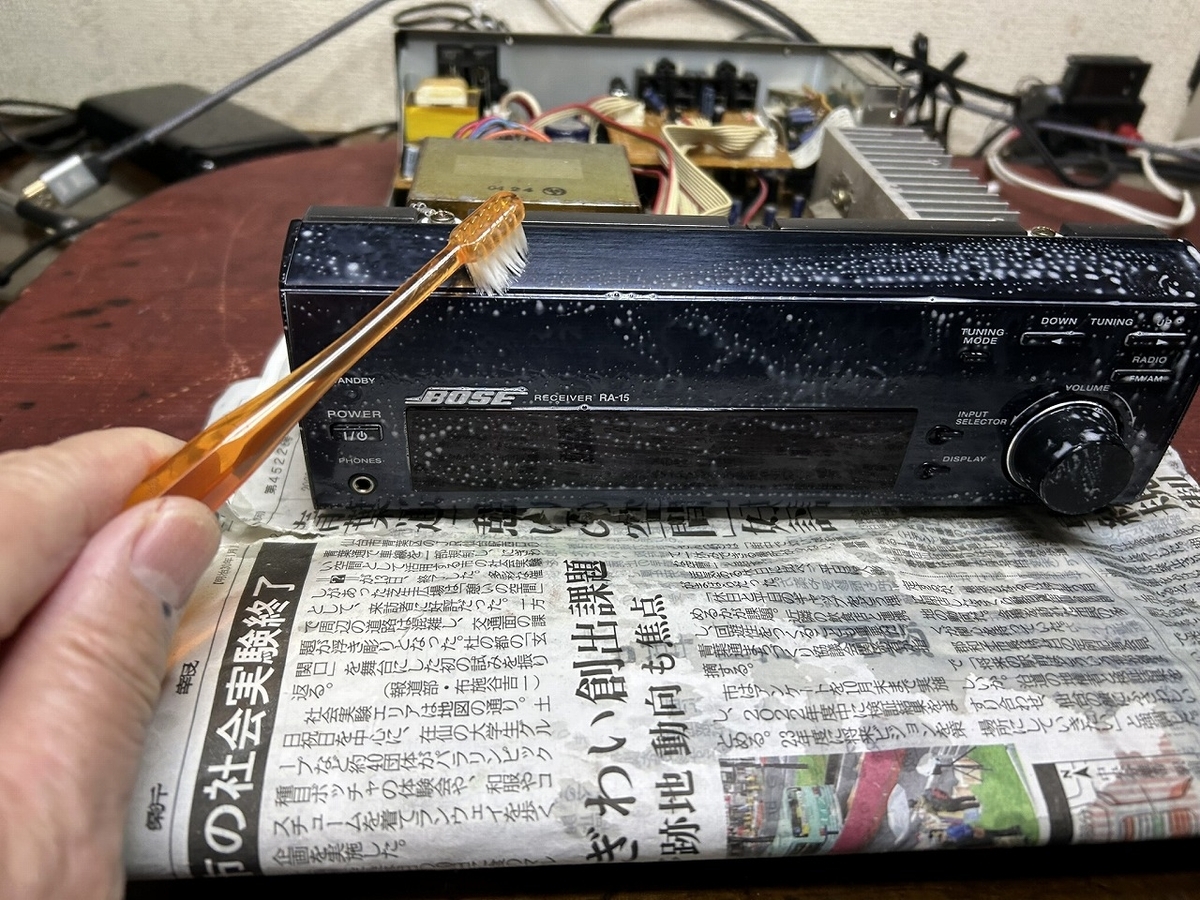

それでは修理が終了しましたので、いつもの様に洗浄＆仕上げを行います。

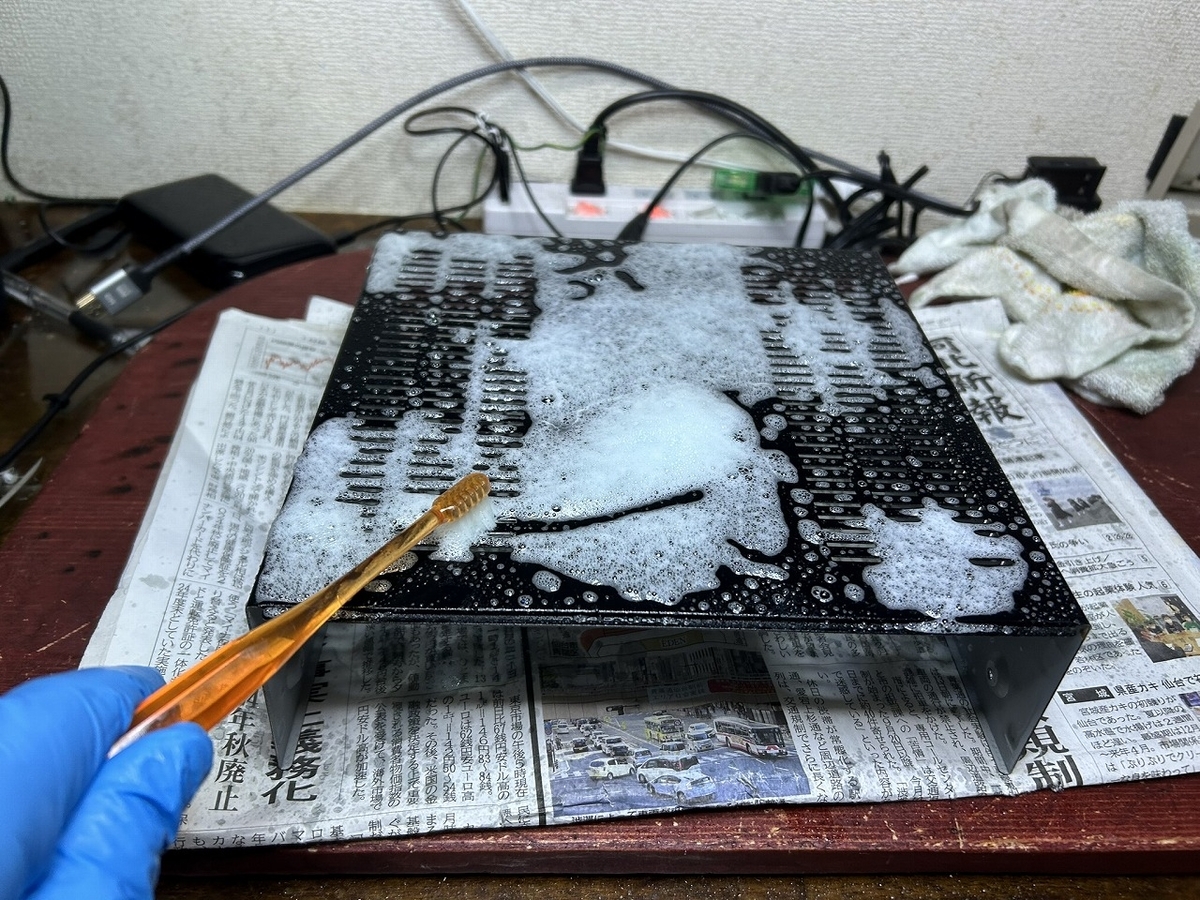

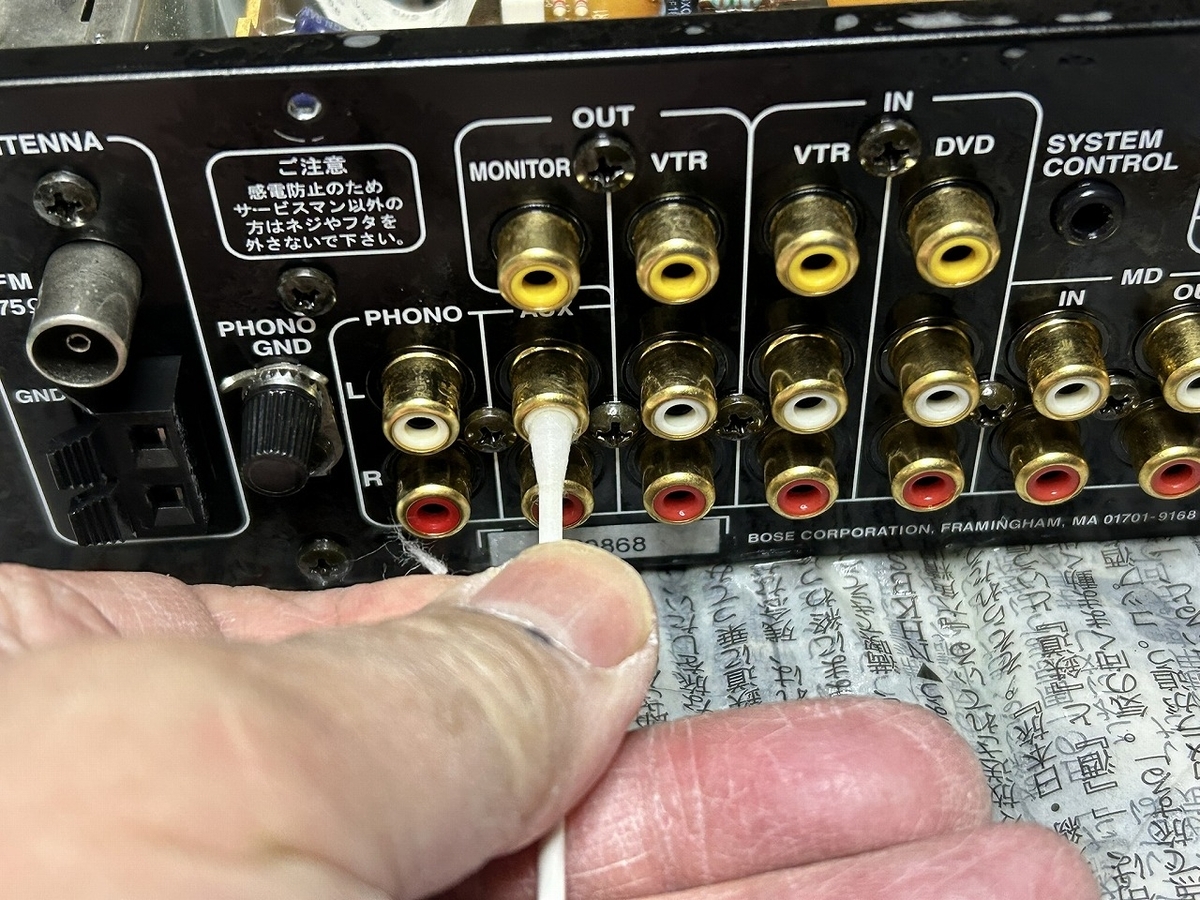

１）洗浄

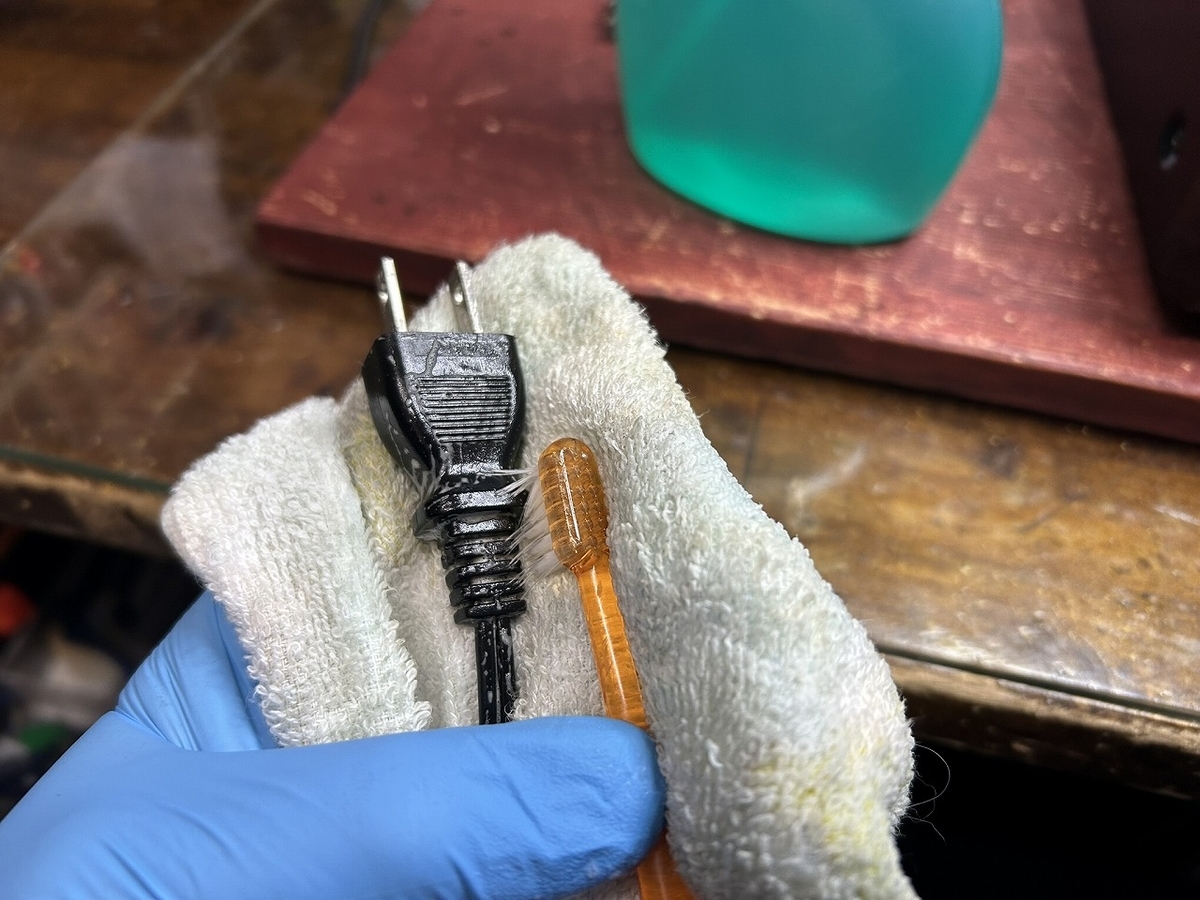

電源コードもきちんと洗浄します。
２）仕上げ
９．組付け、最終動作確認
１）TOPカバーの組付け
２）動作確認
本体は新品同様にピカピカになりました。
