さて、今日の話も『LINN CDプレイヤー KARIKの修理』で、今回がいよいよFINALとなります。前回はCDユニットのトレーのエンドセンサーや電源を確認しましたが、問題なしでした。今回は動作確認と問題解決を行い、その後組付け、仕上げを行います。
１．エンドセンサー確認後の動作確認
CDユニットのエンドセンサーと電源の確認を行った結果、問題は見つかりませんでした。
前回CDユニットを組付けましたので動作確認を行います。
トレーが開きましたが、やはり『ウーン』というモーター音がします。
２．ヘッド上昇モーターの外してみる
Tomは、『このモーター音はもしかしてトレー駆動モーターではないのでは？？』と思いました。

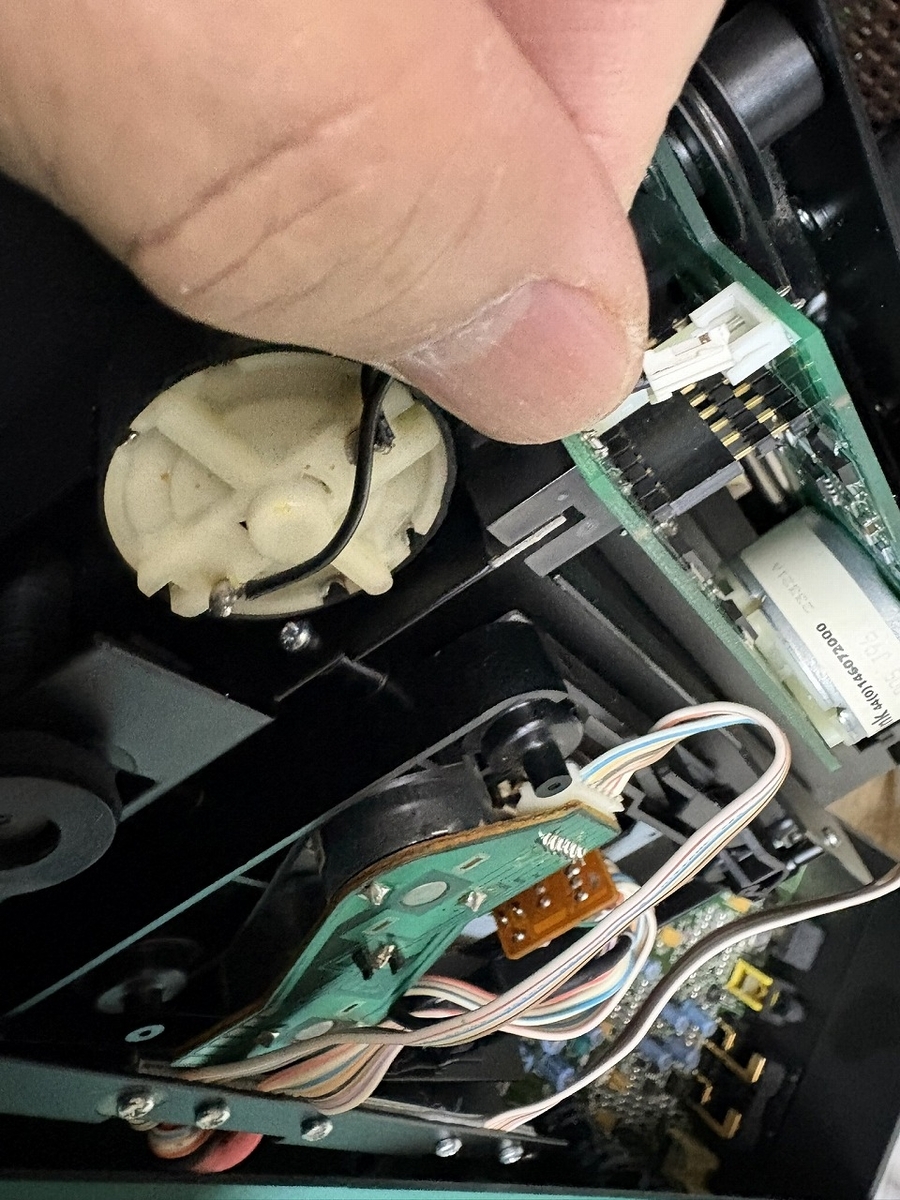

そこで、ヘッドユニット上昇モーターのコネクタを外しました。
その結果、トレーが開いても『ウーン』という音がしなくなりました。
という事は、ヘッド上昇モーターがロックしていることになります。

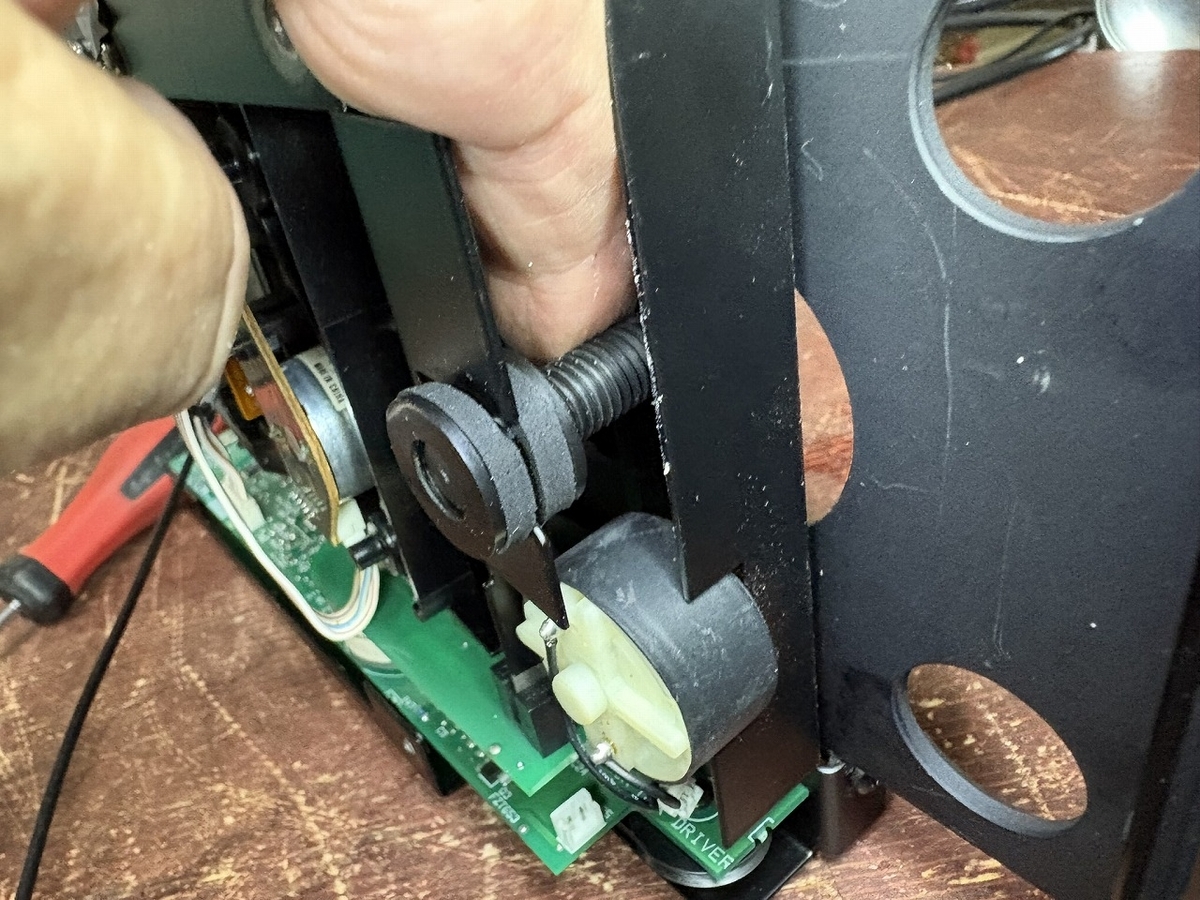

ヘッド上昇機構は何処にあるのか？探してみると、ここにありました。
この機構がロックしていました。
トレイ上昇の回転ボルトを回し、ロックを解除しました。
恐らくこれが原因ですね。
３．動作確認
それでは動作を確認します。

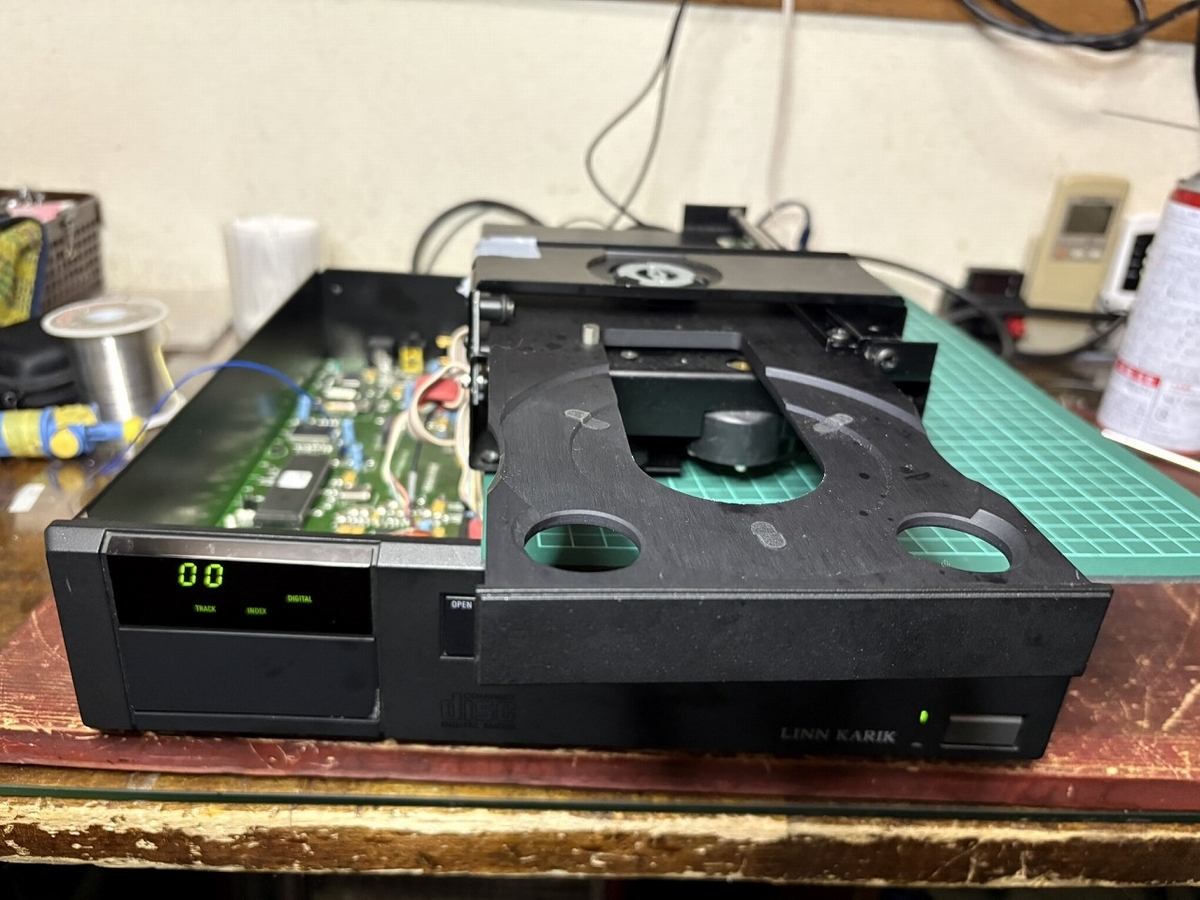

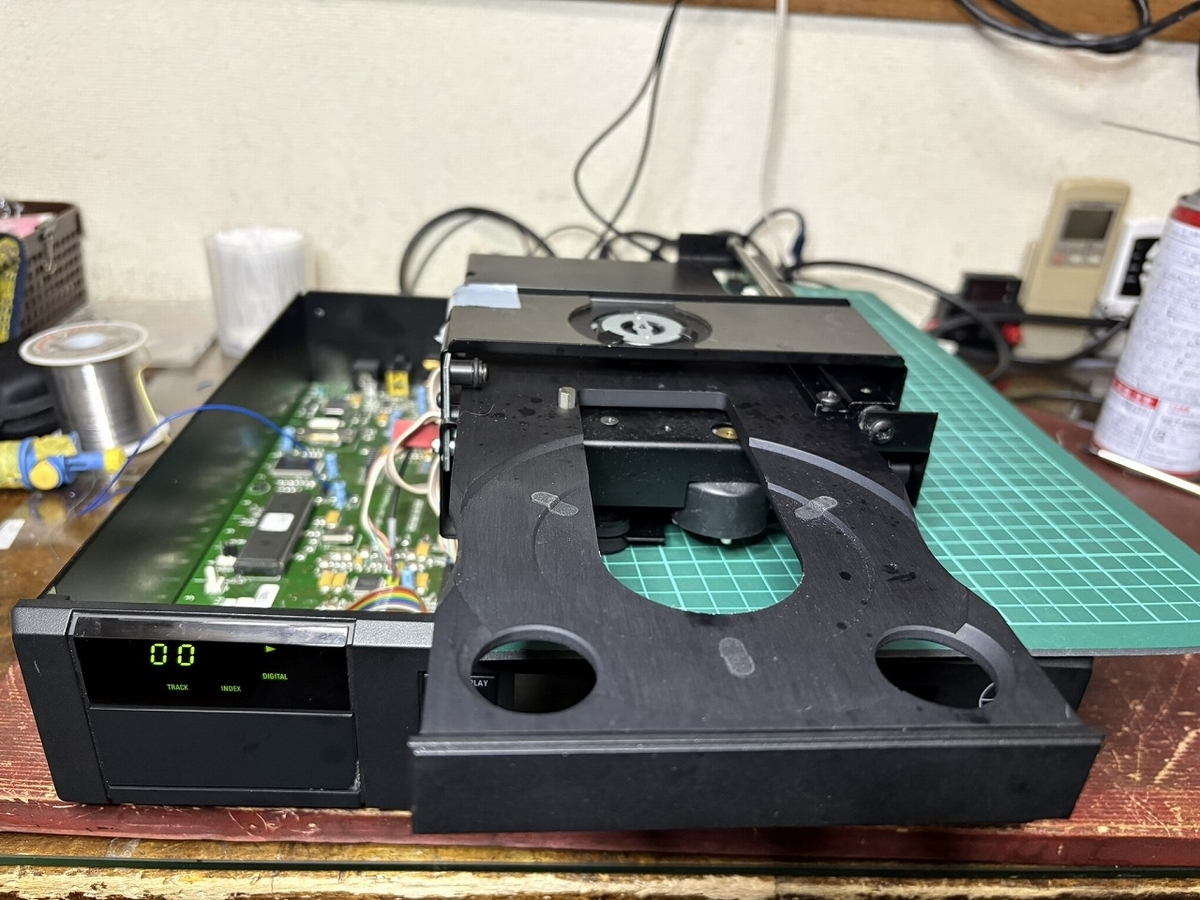

１）トレーオープン

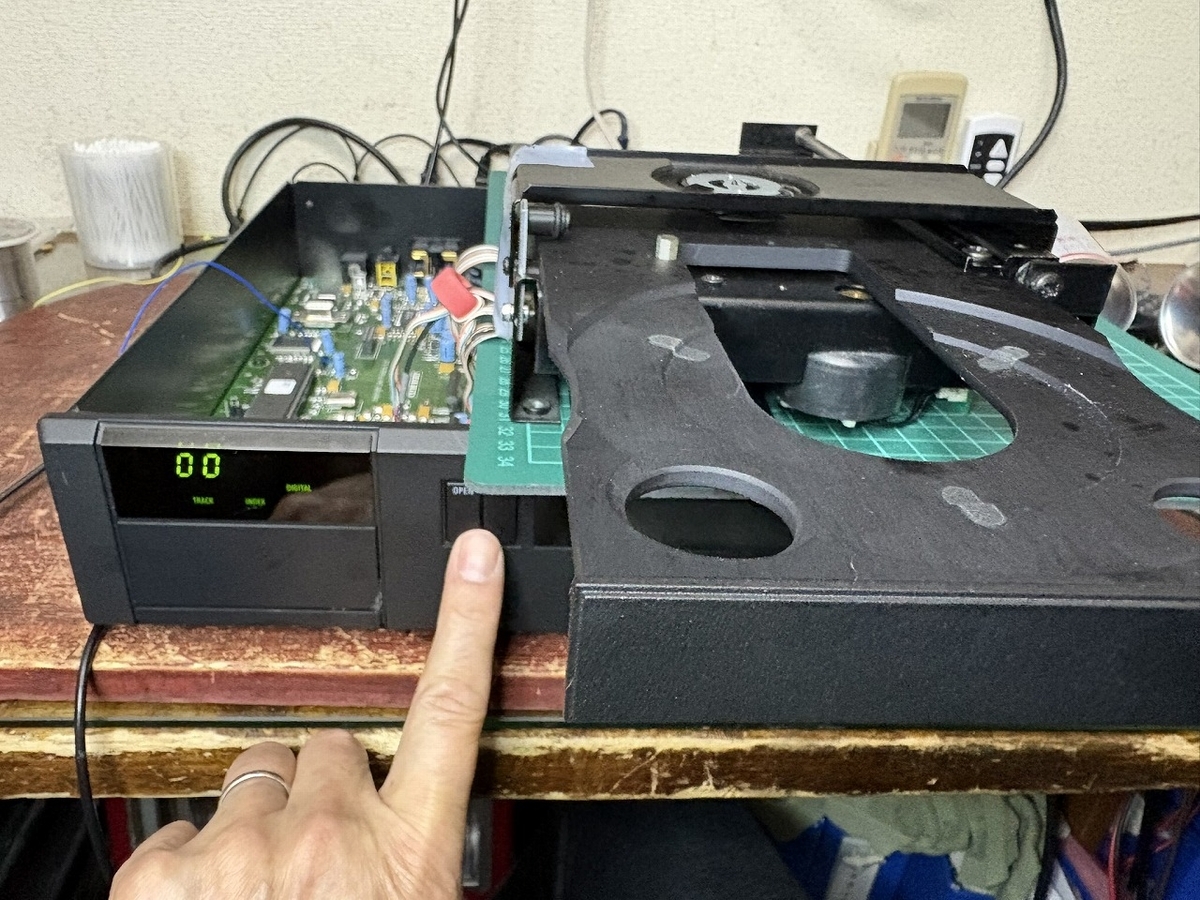

まずはトレーをオープンしてみます。
トレーは、きちんと止まり『ウーン』という音も聞こえません。
２）CD動作の確認

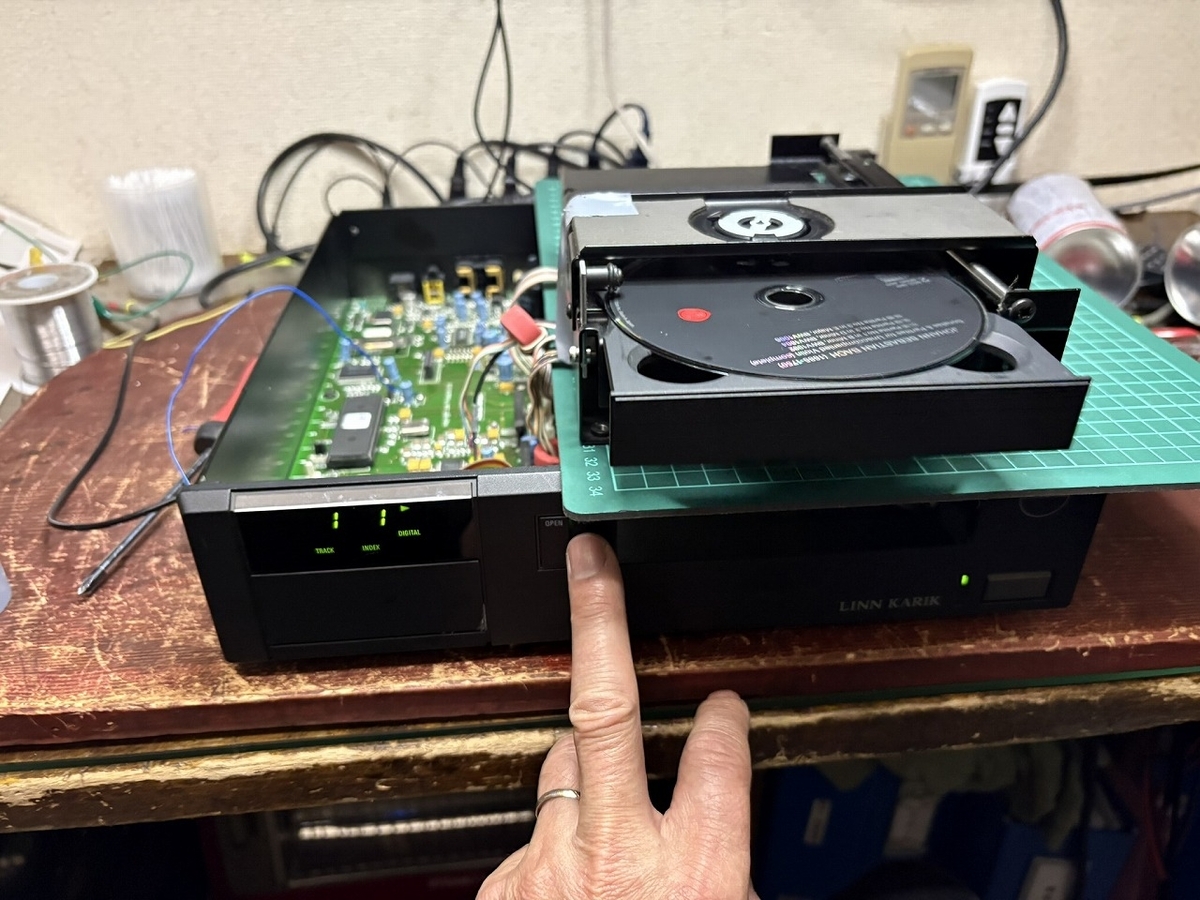

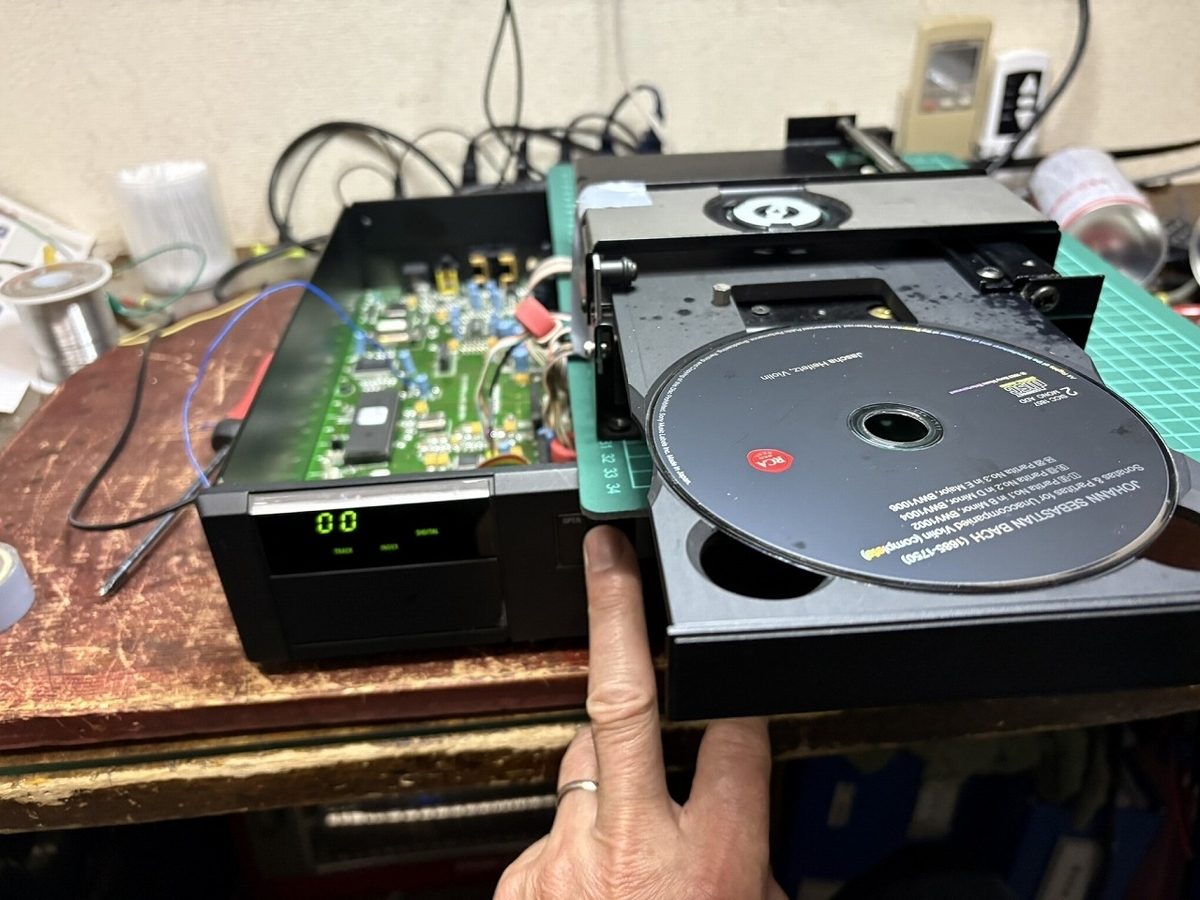

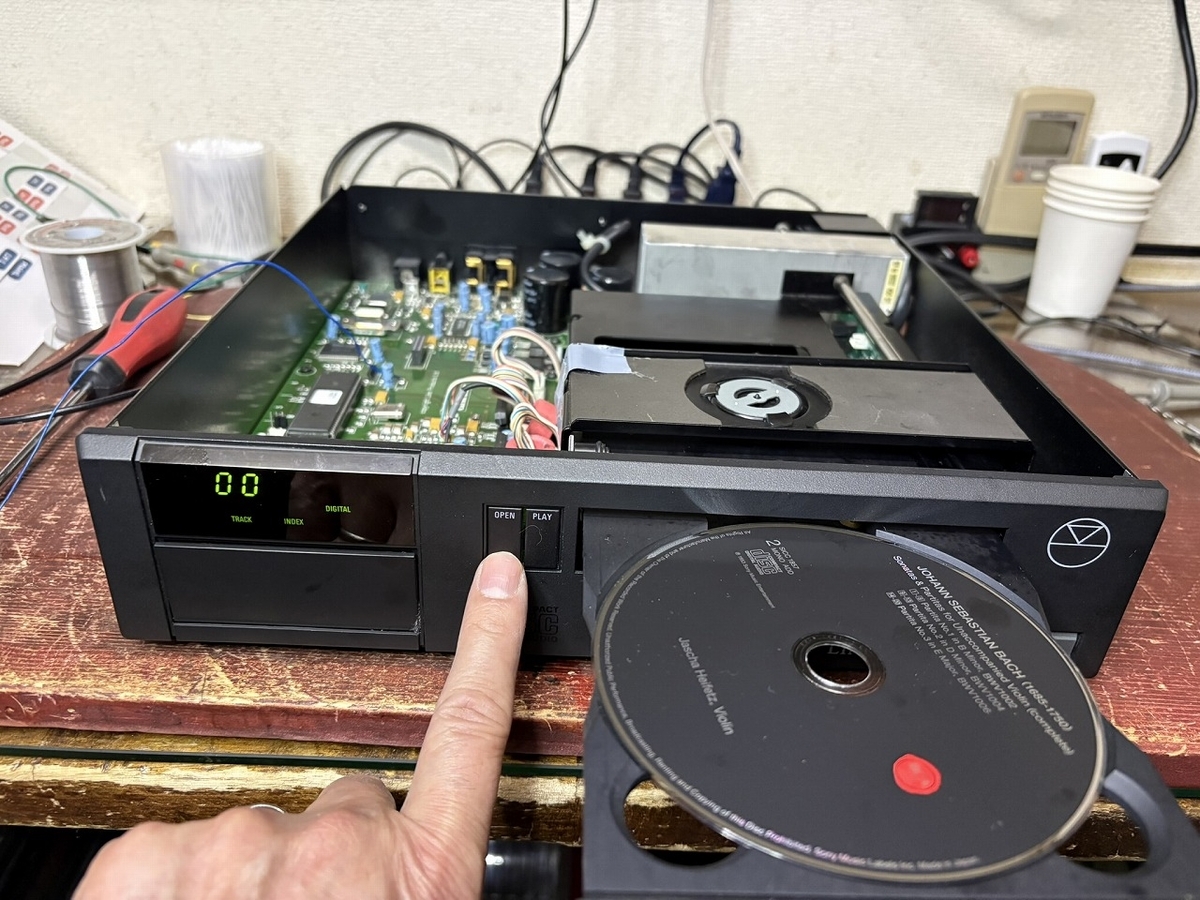

次にCDをセットし、読み込み動作が出来るかどうかを確認します。

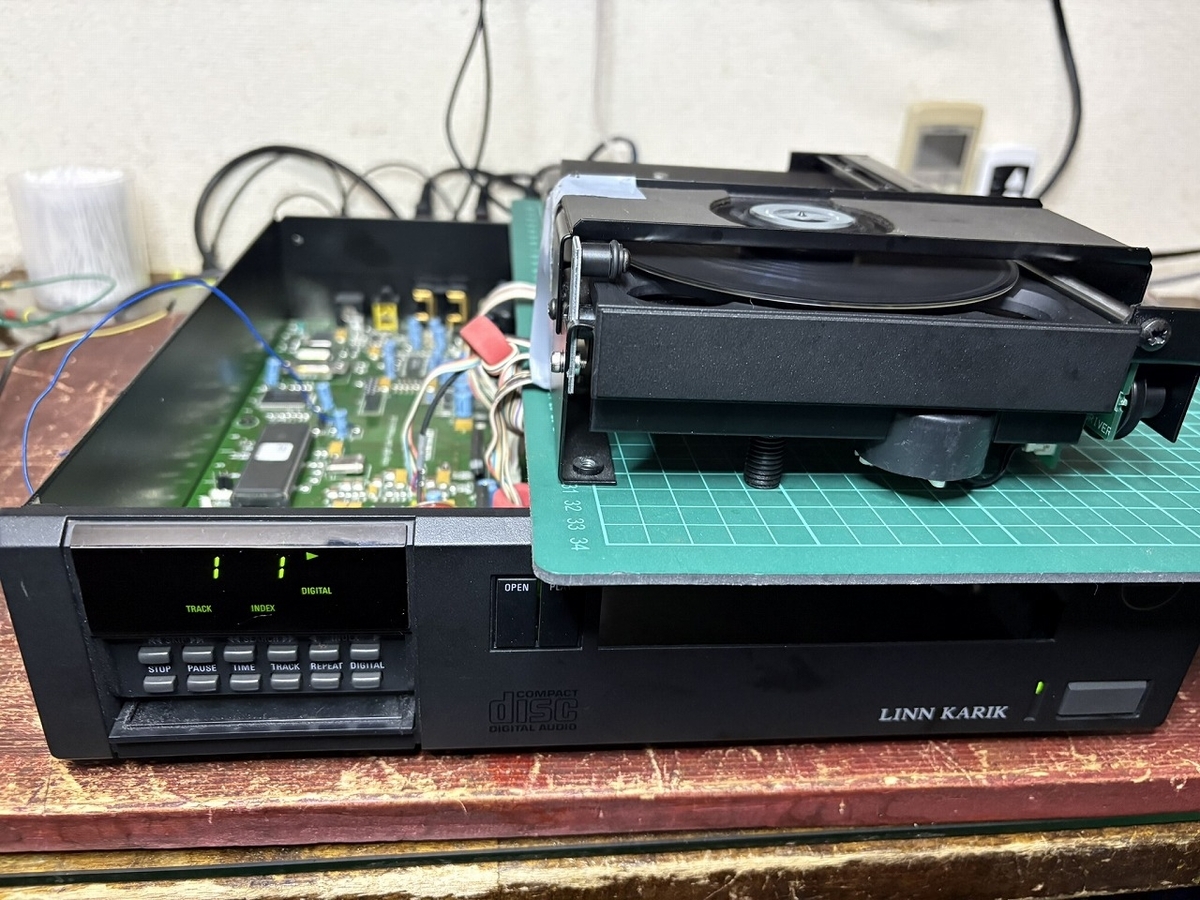

CDを認識し、CDを読み込みました。
良かったです！

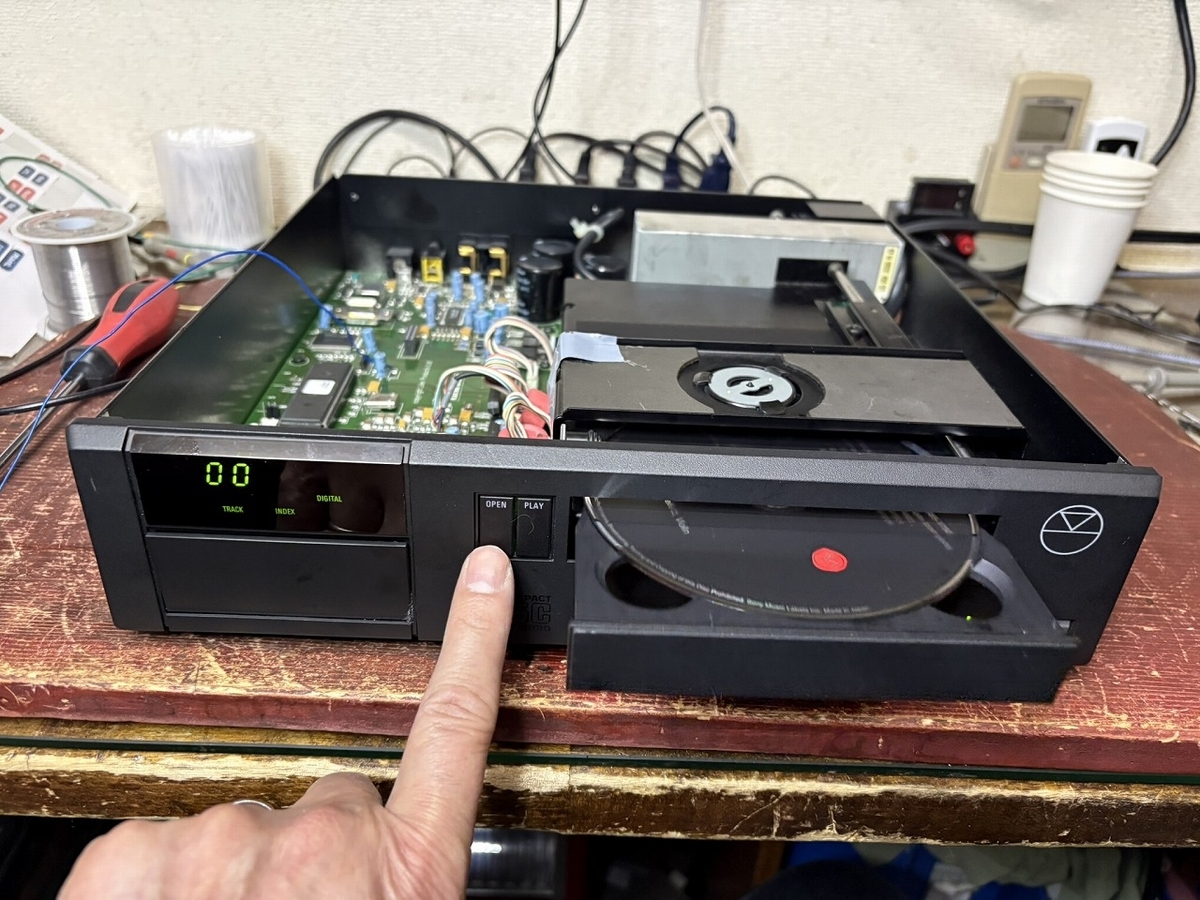

３）CDユニット組付け動作確認

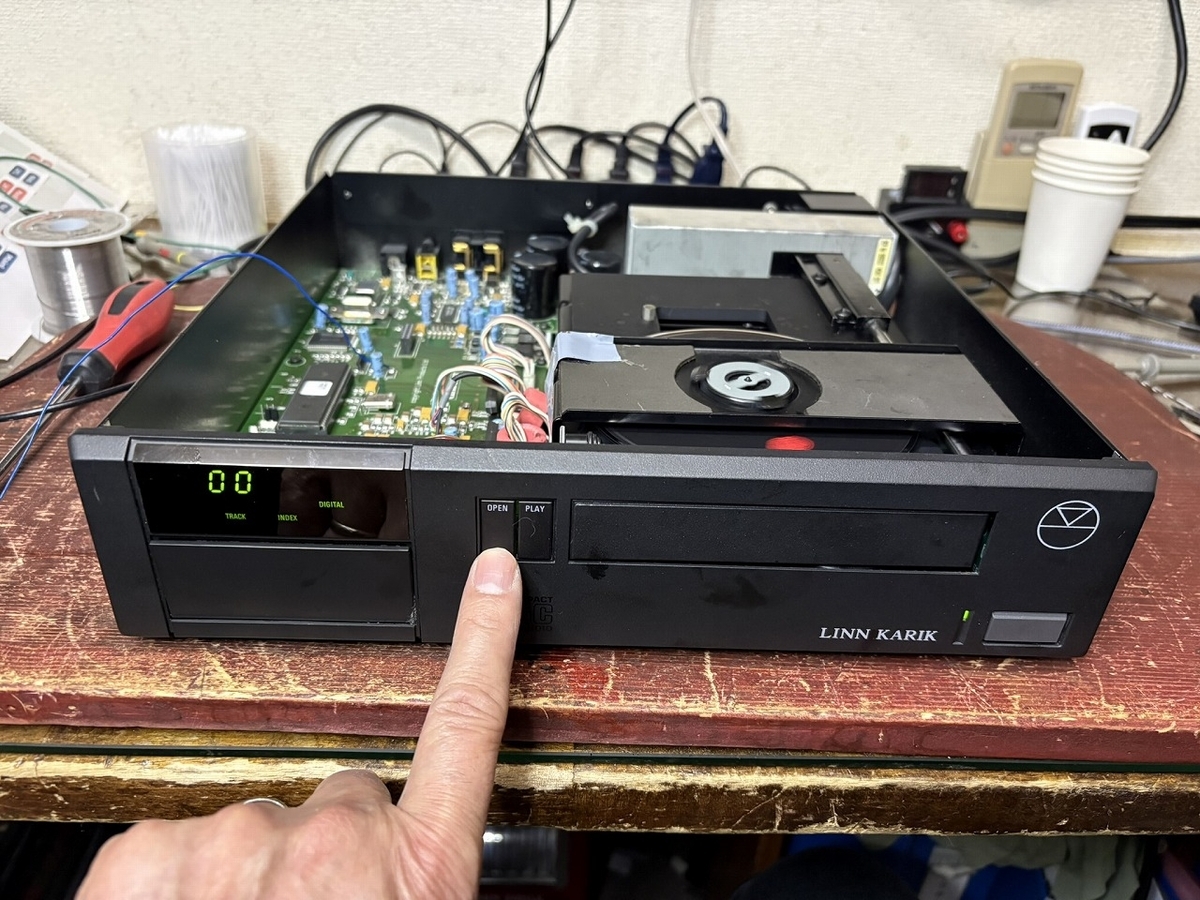

CDユニットが正常に動作するようになりましたので、CDユニットを本体に組付け、再度動作確認を行います。
きちんと動作することを確認しました。これでオーケーですね。
４．スイッチング電源の確認
CDユニットが復活しましたので、本来の目的であるスイッチング電源の確認を行います。

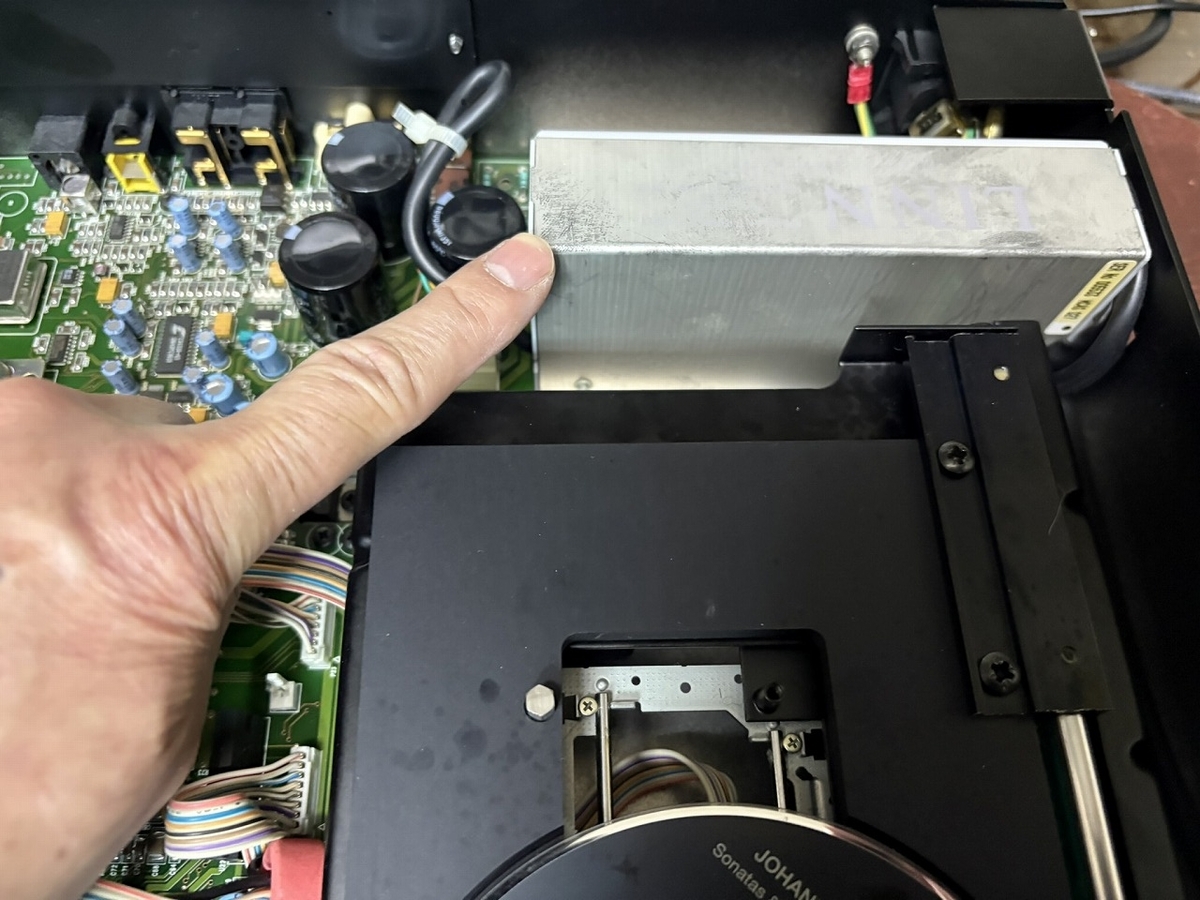

１）スイッチング電源

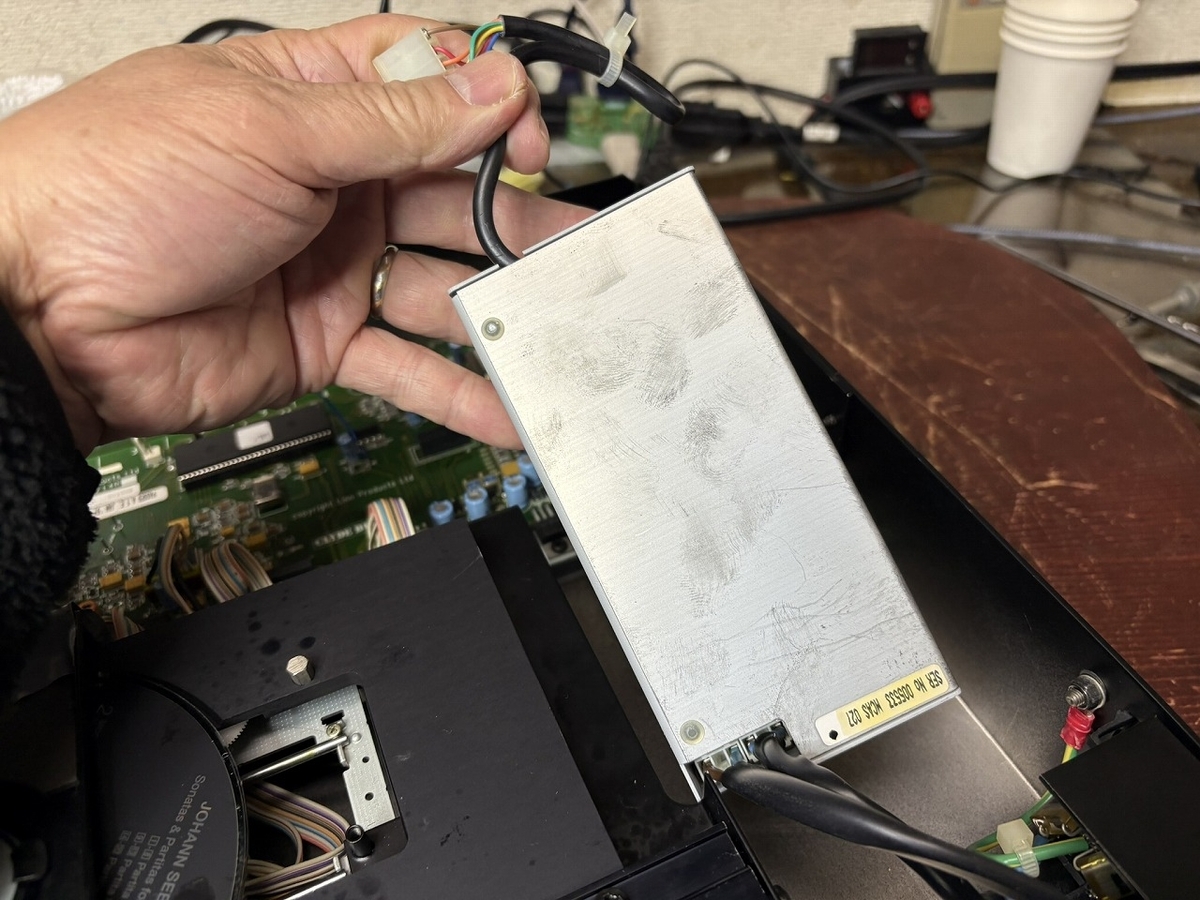

KARIKの電源は、おにぎり型のブリリアント電源ではなく、箱型のスイッチング電源でした。
２）スイッチング電源を本体からばらす

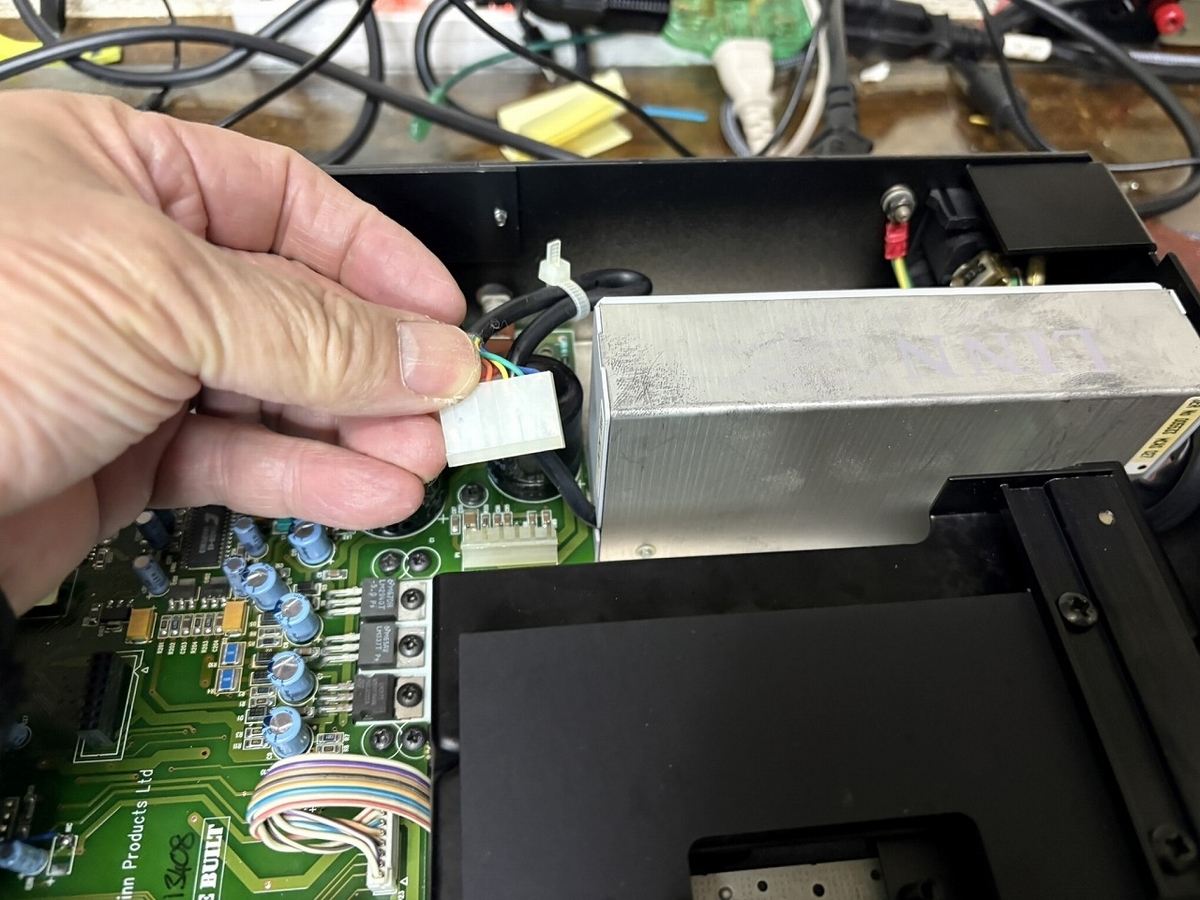

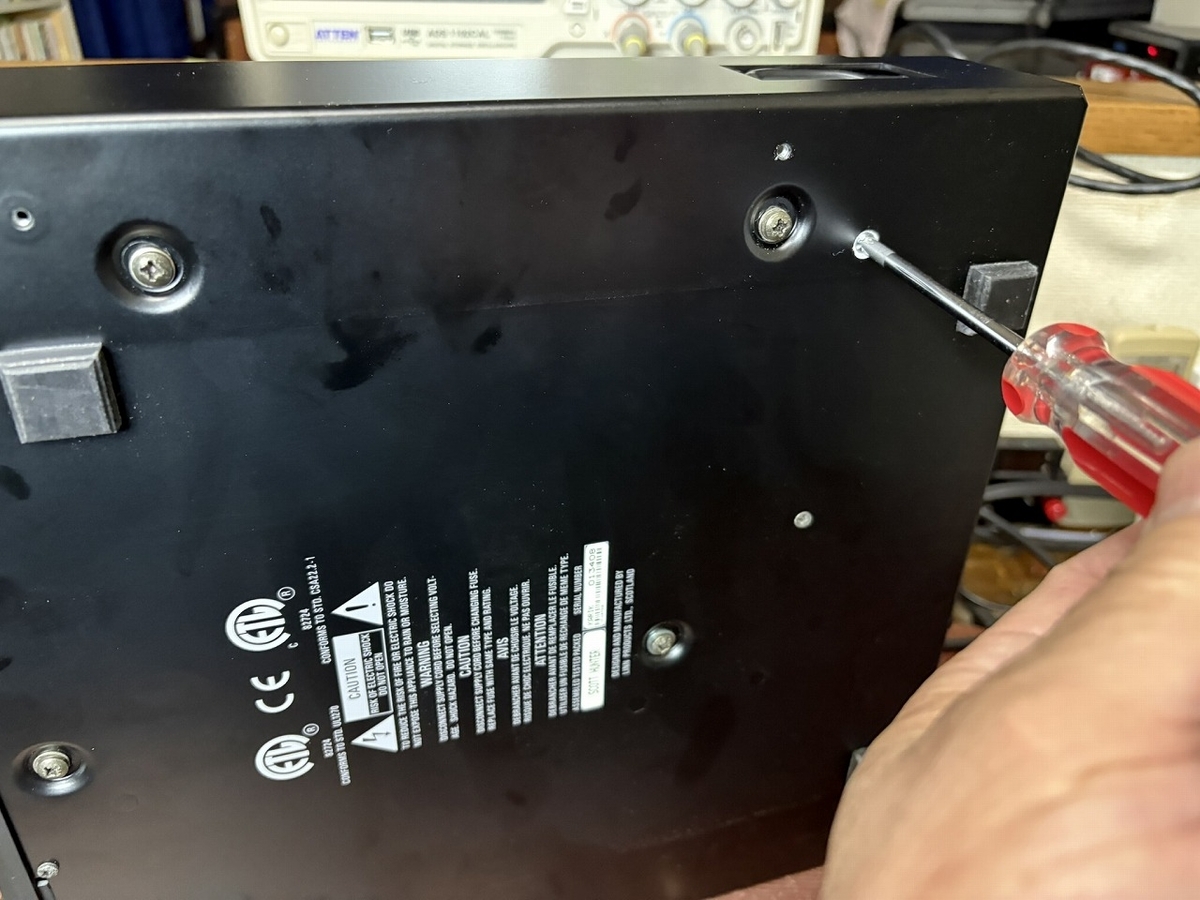

それではスイッチング電源を本体から取り外します。

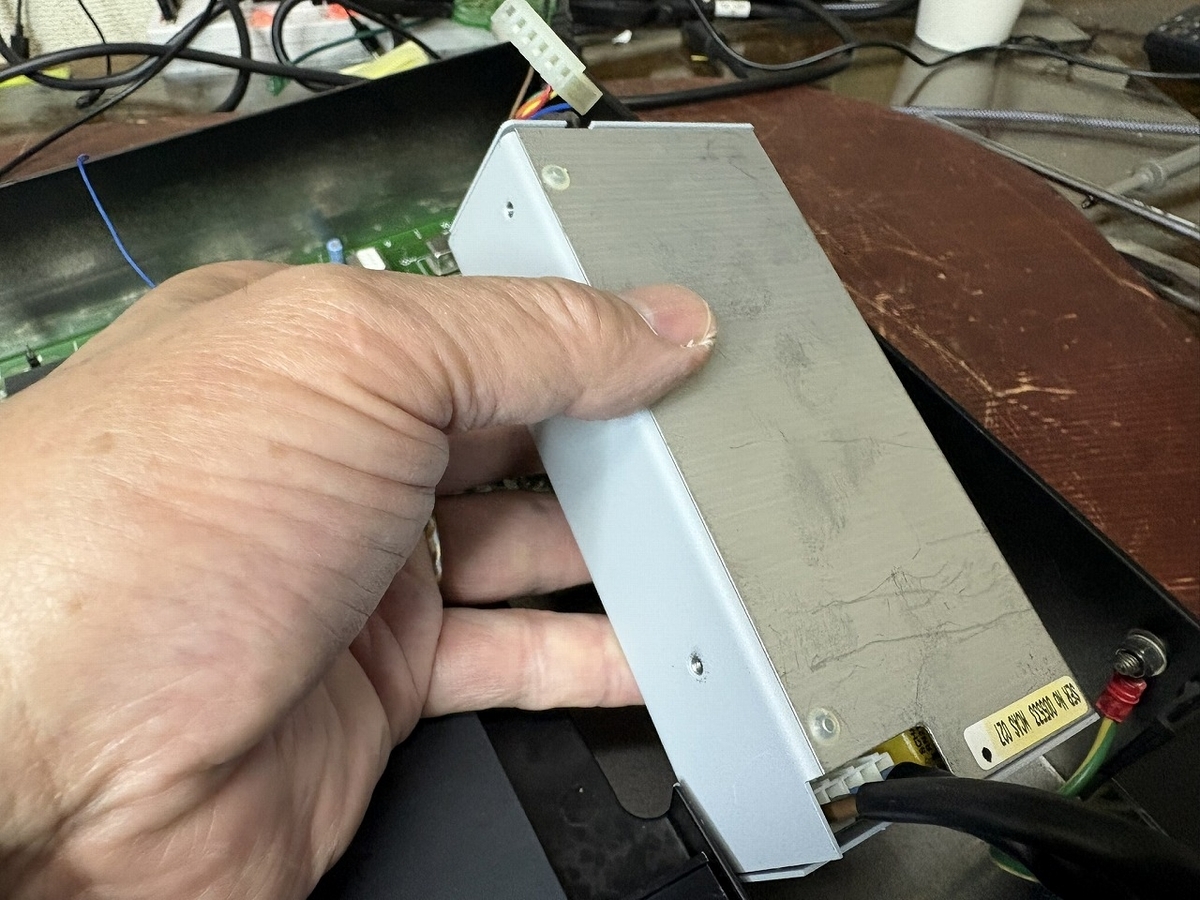

３）スイッチング電源はばらせなかった
スイッチング電源を取り出してみると、電源のシャーシーは樹脂で溶着されており、ばらすことが出来ませんでした。
まあ、現在きちんと動作していますし、電源も密閉式のおにぎりブリリアント電源ではないので、おそらく電解コンデンサの寿命も問題ないと判断します。
５．DAコンバータと接続して最終動作確認
それでは組付け、前回修理したDAコンバータと接続し、動作確認を行います。

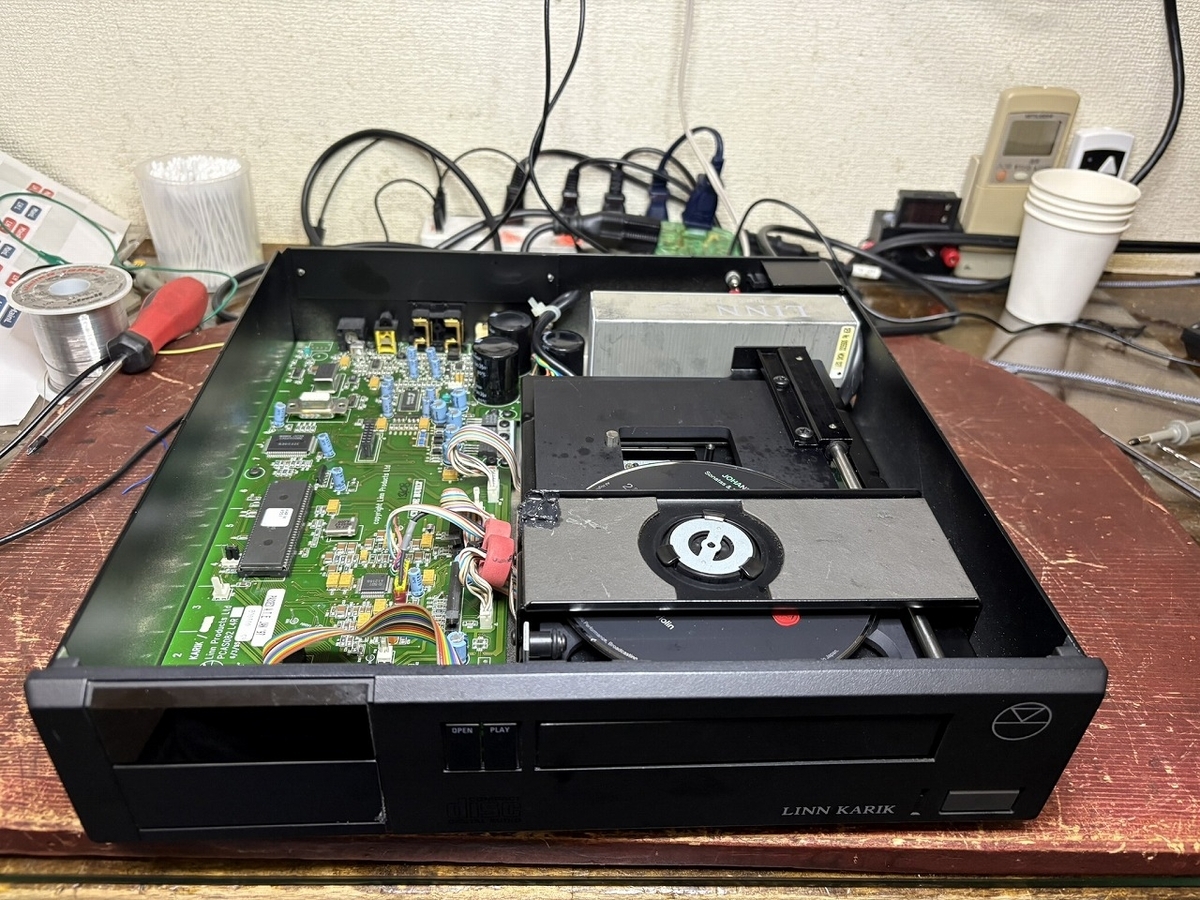

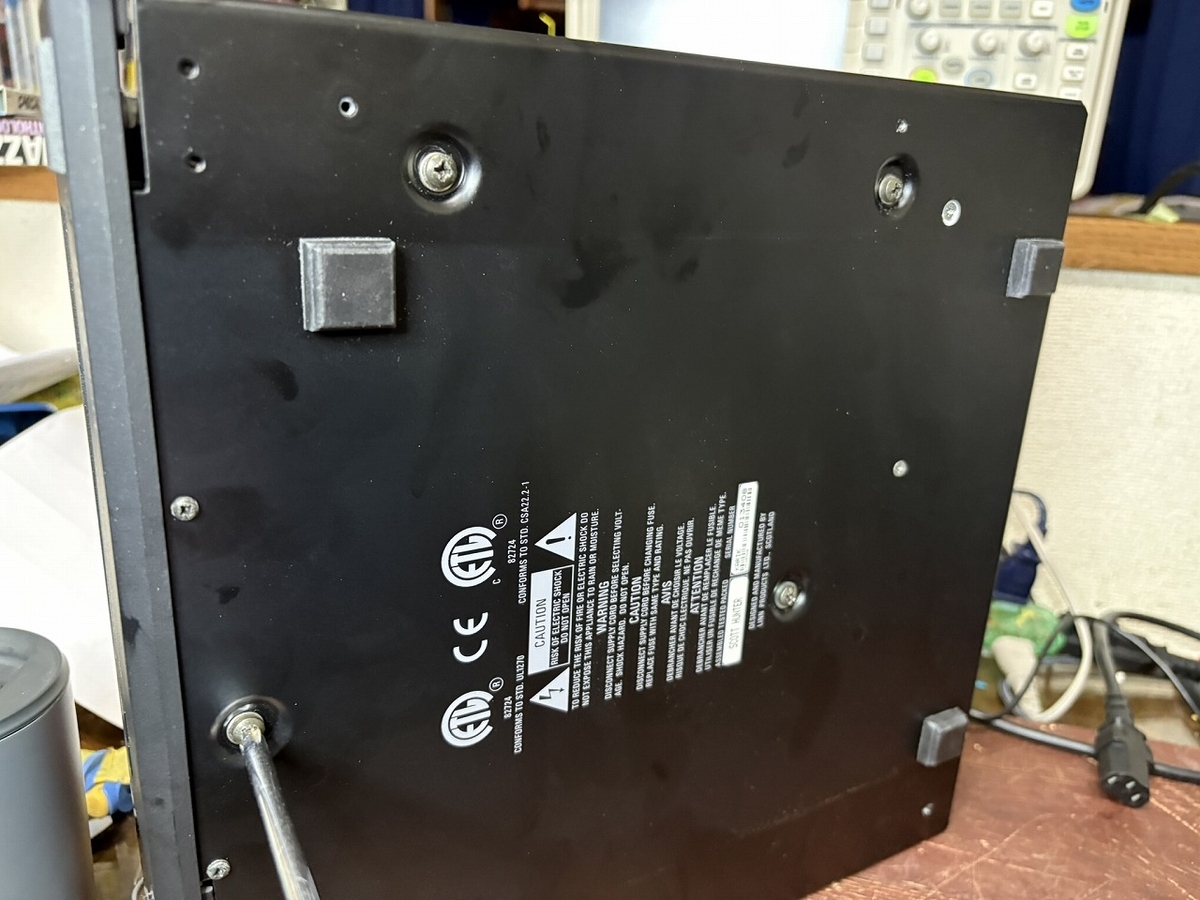

１）組付け
２）動作確認
依頼された方は、KARIKをトランスポーターとして使用しており、そのデジタル出力を前回修理したNUMERIKに接続し、NUMERIKの音声出力をラジカセで確認します。
LINNらしいくっきりとした音が確認出来ました。
6．仕上げ
最後にKARIKとNUMERIKを仕上げます。

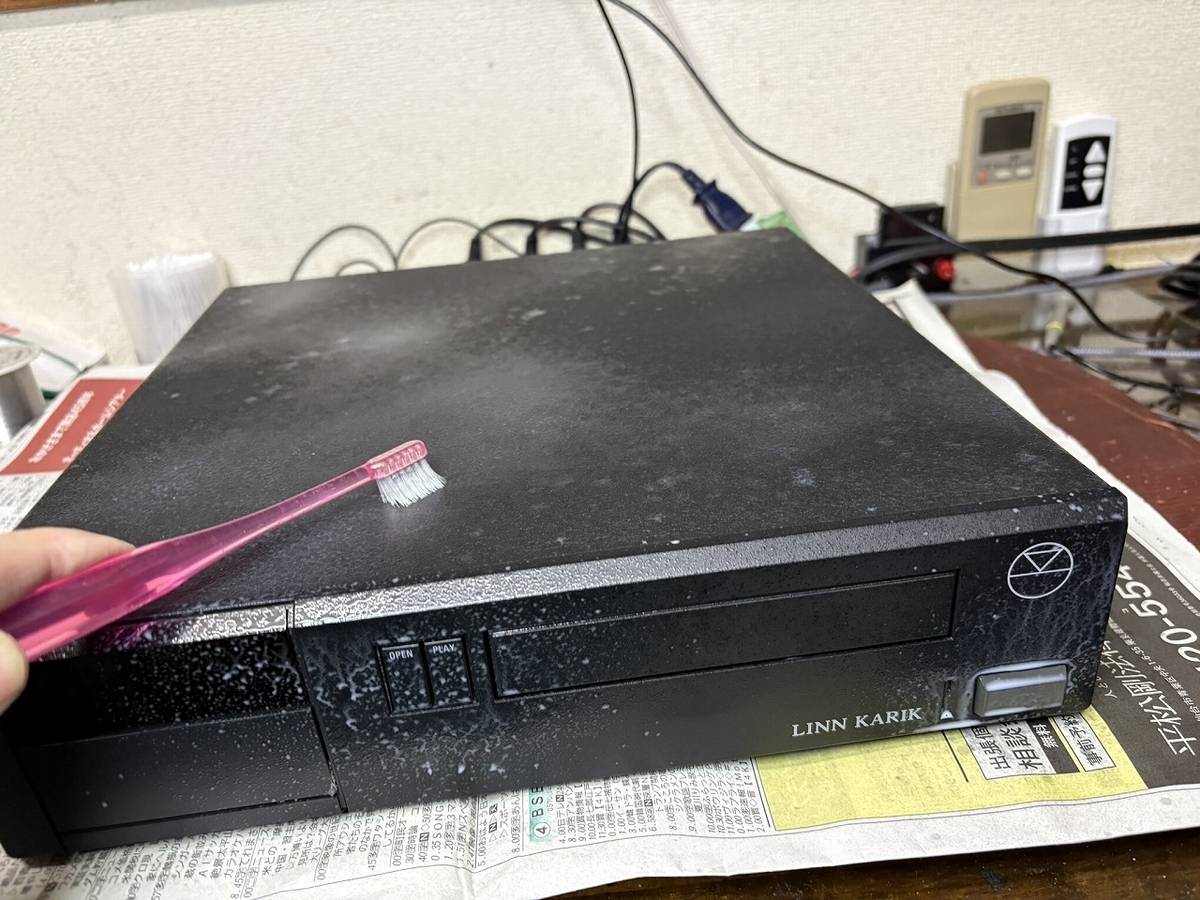

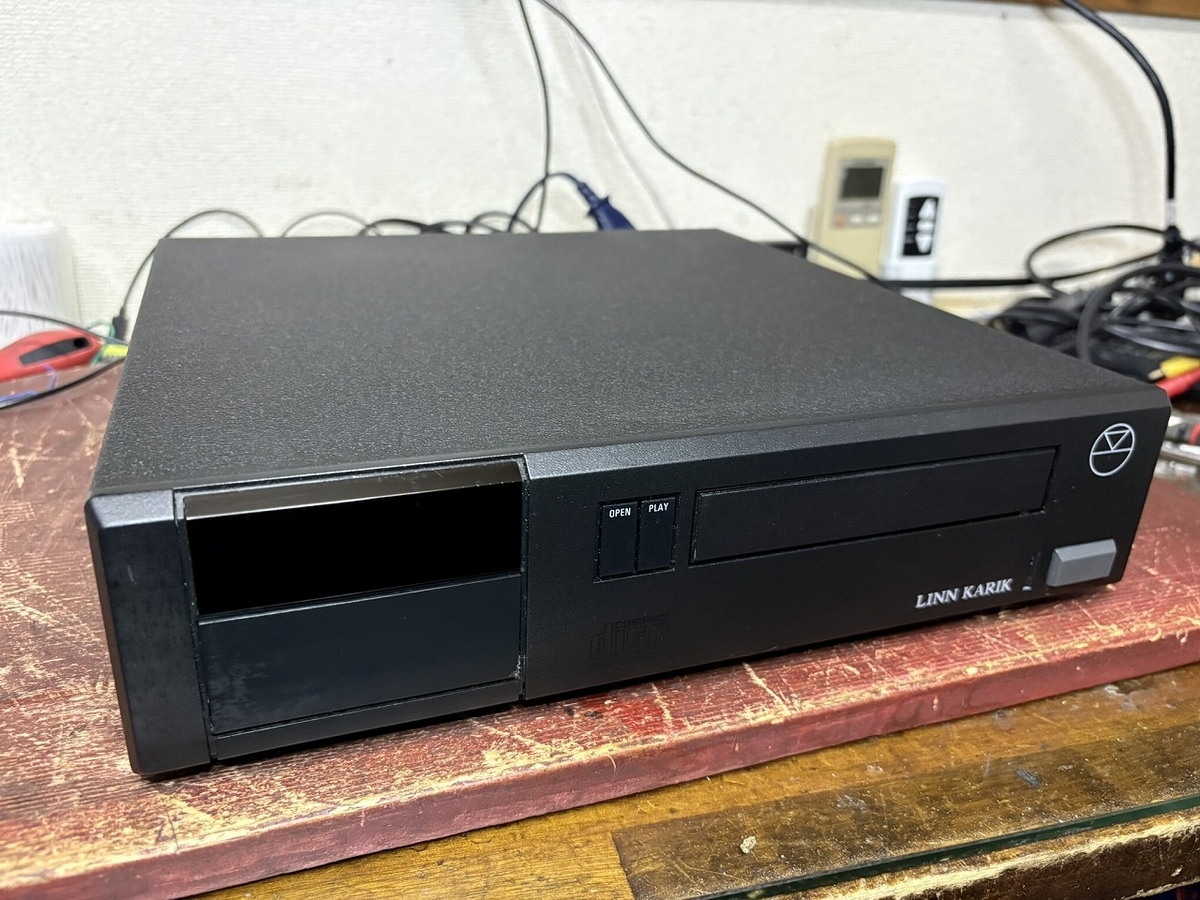

１）KARIKの仕上げ

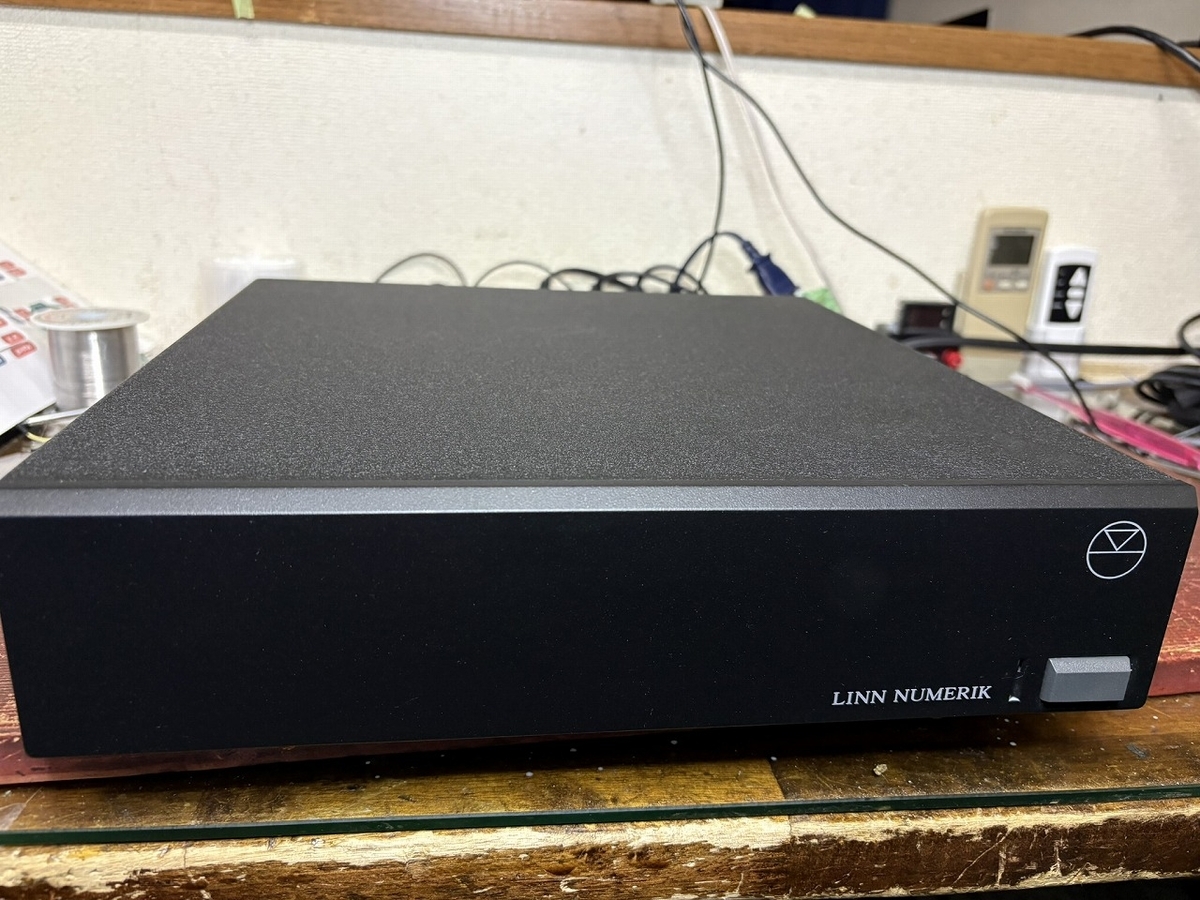

２）NUMERIKの仕上げ
これで、依頼品のKARIKとNUMERIKの修理が完了しました。
途中、トラブルがありビックリしましたが、なんとか終了することが出来て良かったです。
あと10年は問題なく使用出来るでしょう。
LINNの製品はとても良いと思います。
末永くご使用ください。
