さて、今日の話題は昨日の続き『BOSE レシーバー RA-15の修理 シーズン9』の話で、今日はその２となります。前回は、フロントパネルのコントロール基板のCPUのクロックが発振していないことが原因でした。今回はセラミック発振子（セラロック）を交換し、動作確認を行います。
１．セラミック振動子（セラロック）を交換する
それでは、セラミック振動子（セラロック）を交換します。

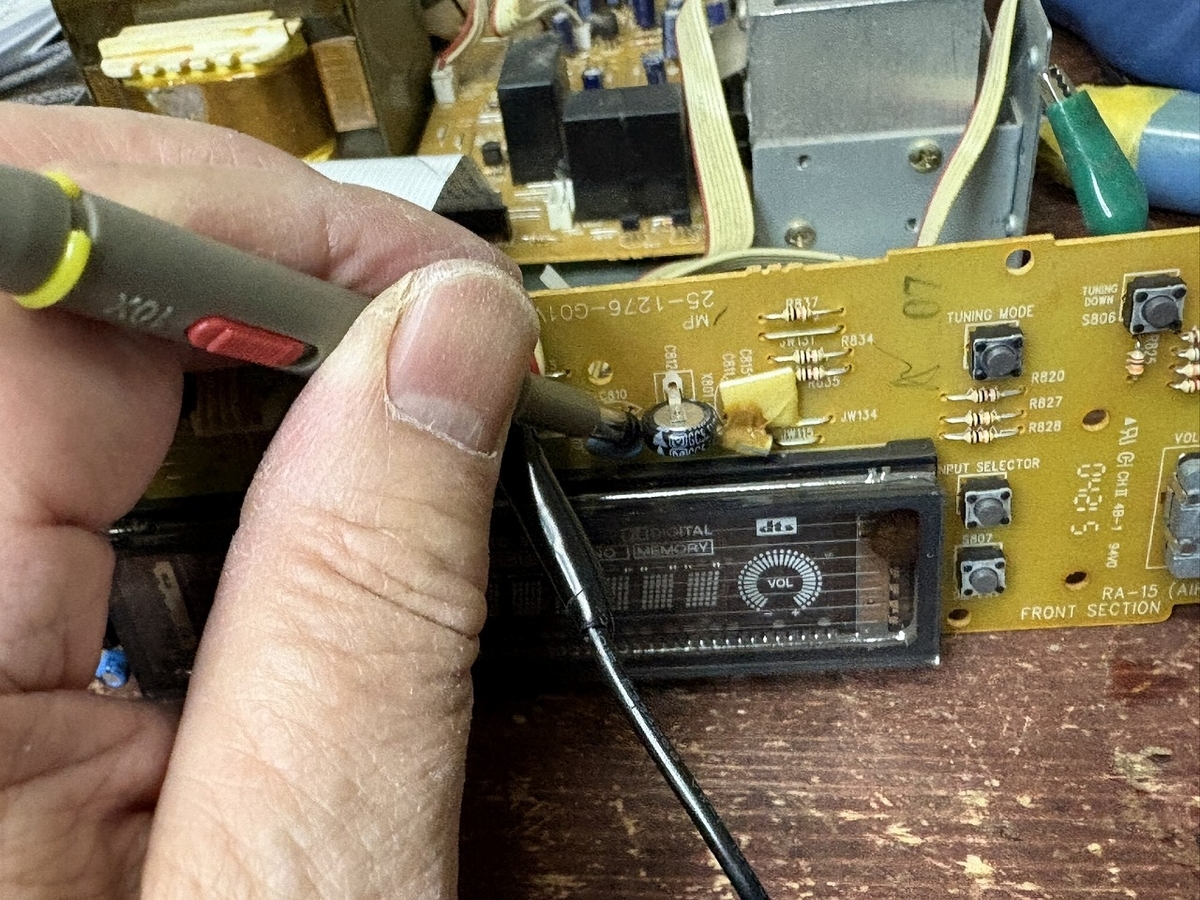

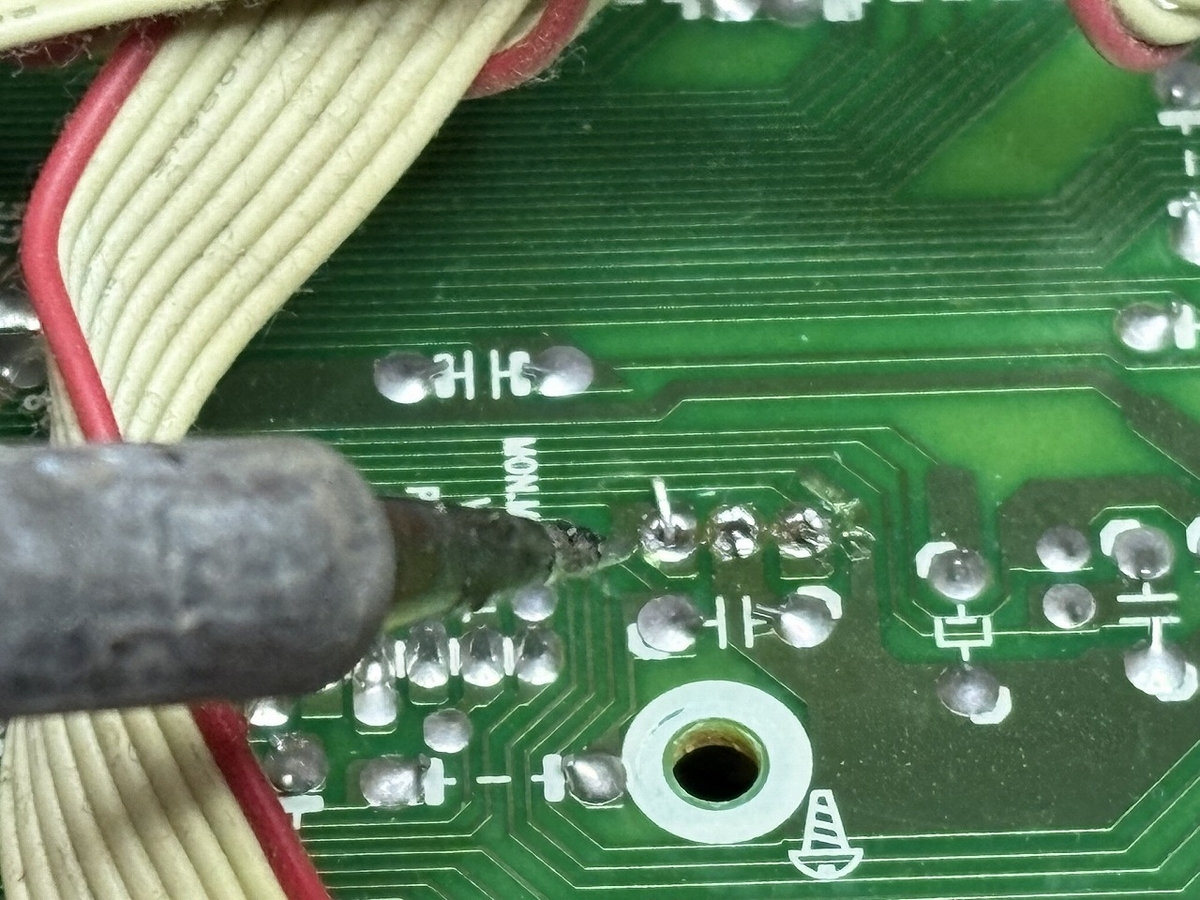

１）セラミック振動子を取り出す

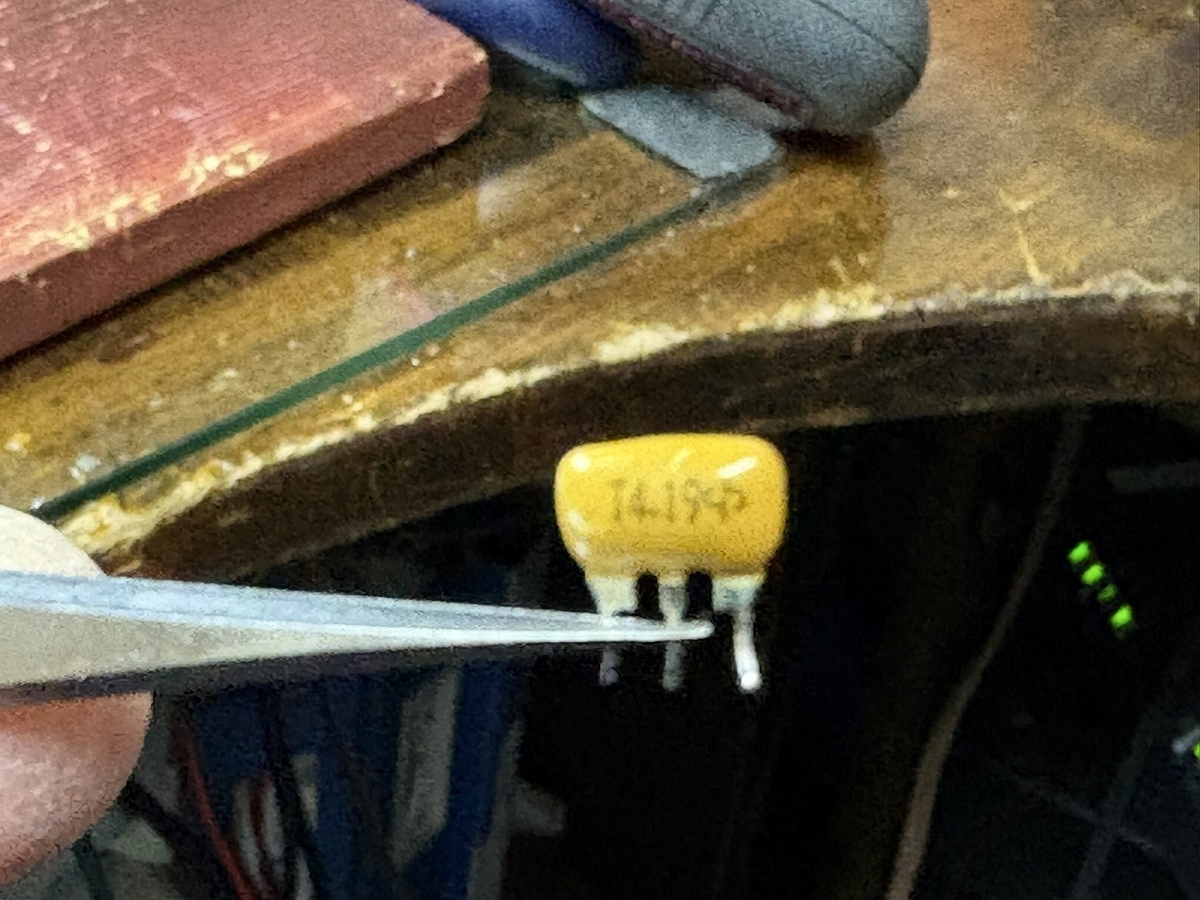

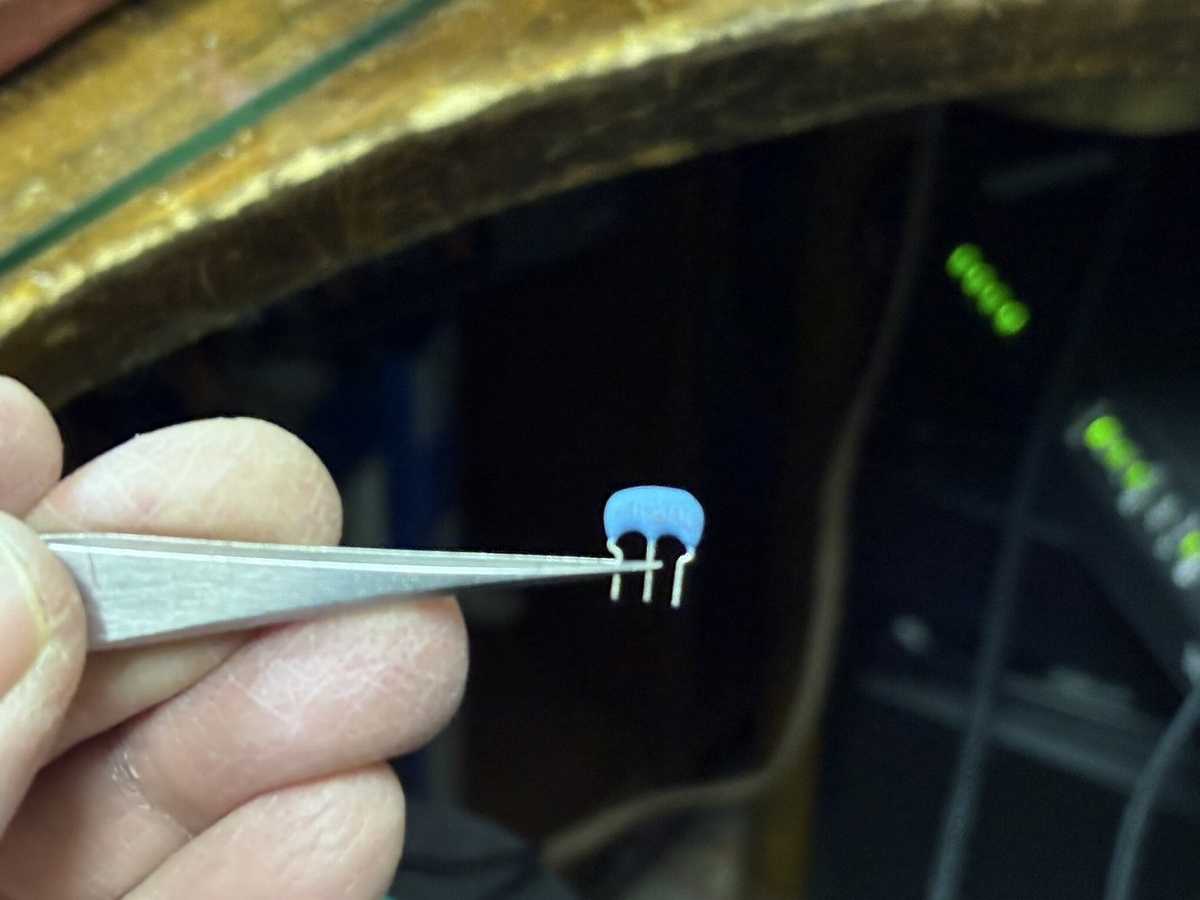

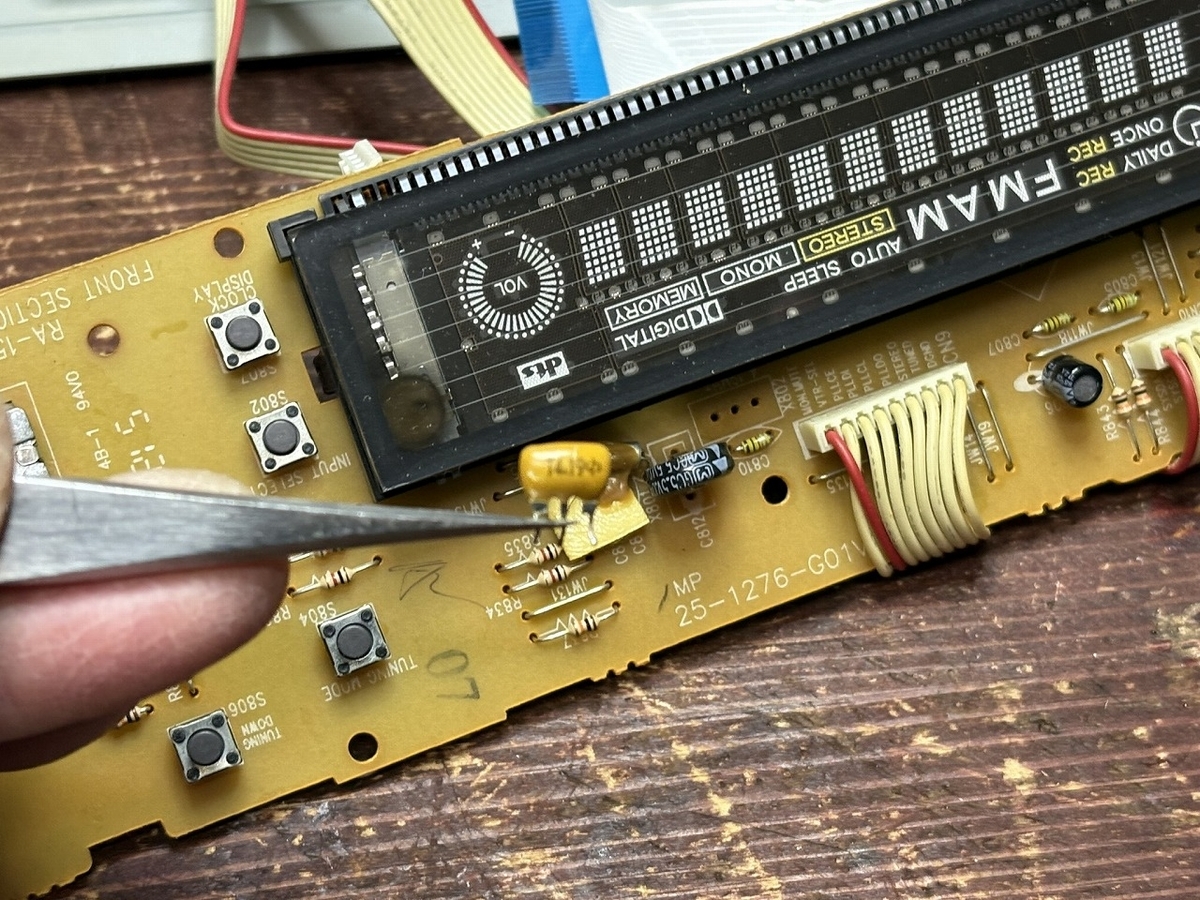

２）新しいセラロックを設置する
２．動作確認
それでは動作を確認します。

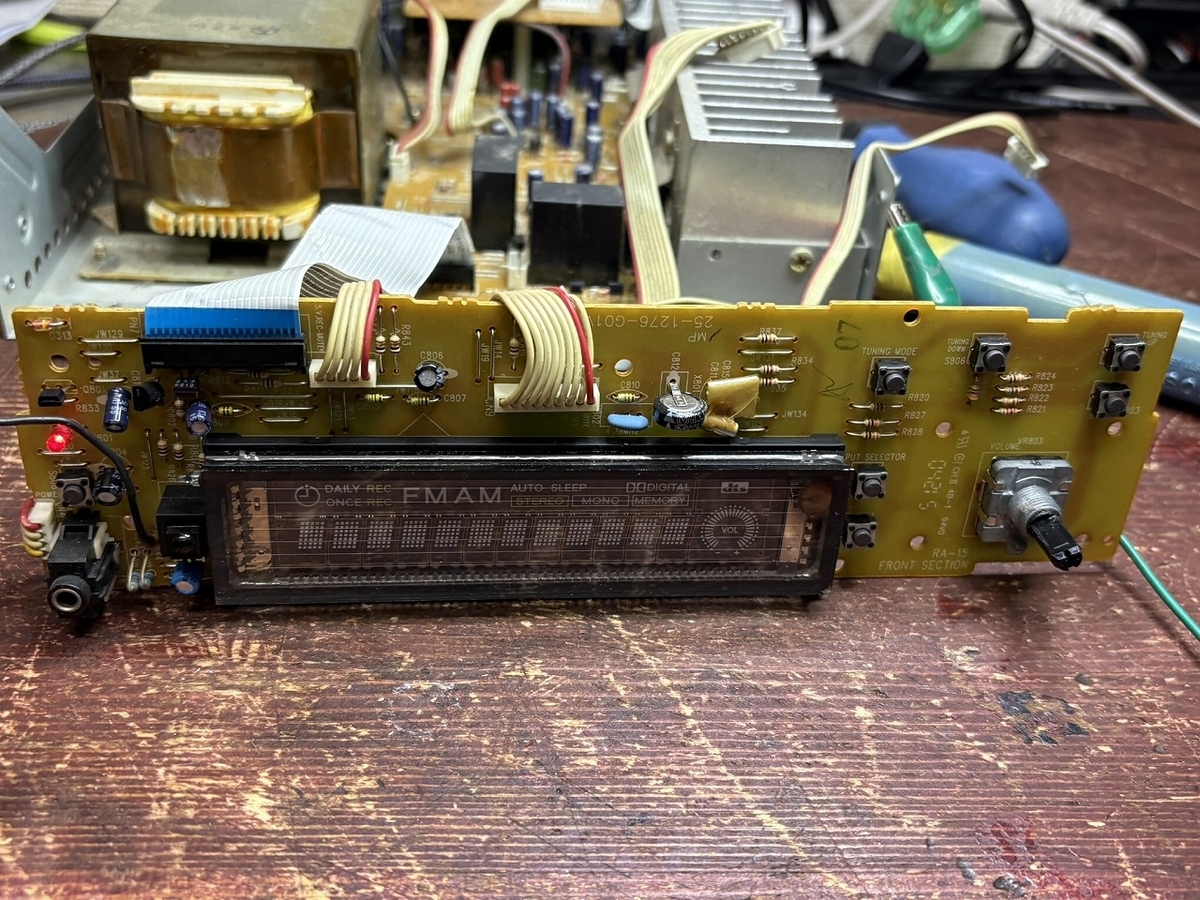

１）電源を投入する
電源コードを挿入します。

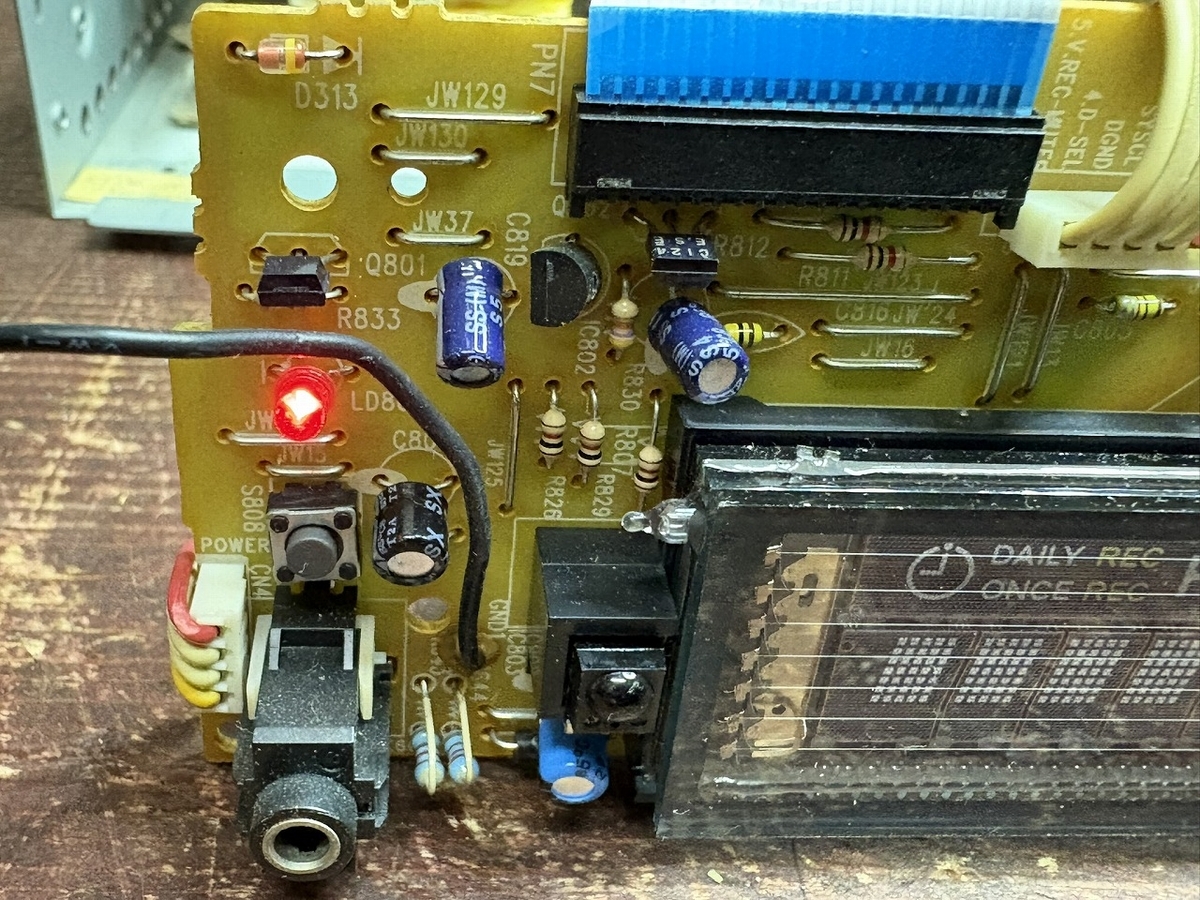

LEDが点灯しました。
２）発振を確認する

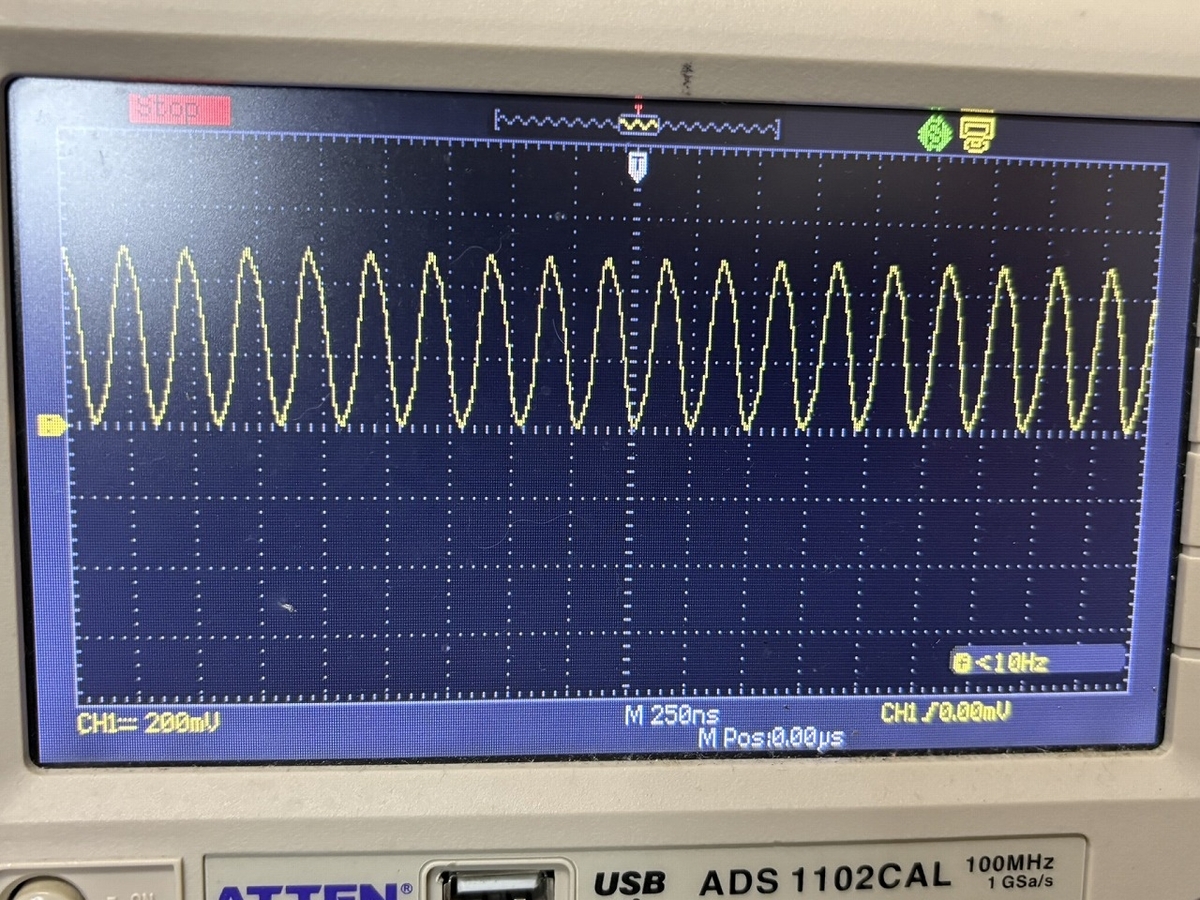

CPUのセラミック発振子の発振を確認します。
きちんと発振していますね。
３）電源スイッチを押下する
電源スイッチを押下します。

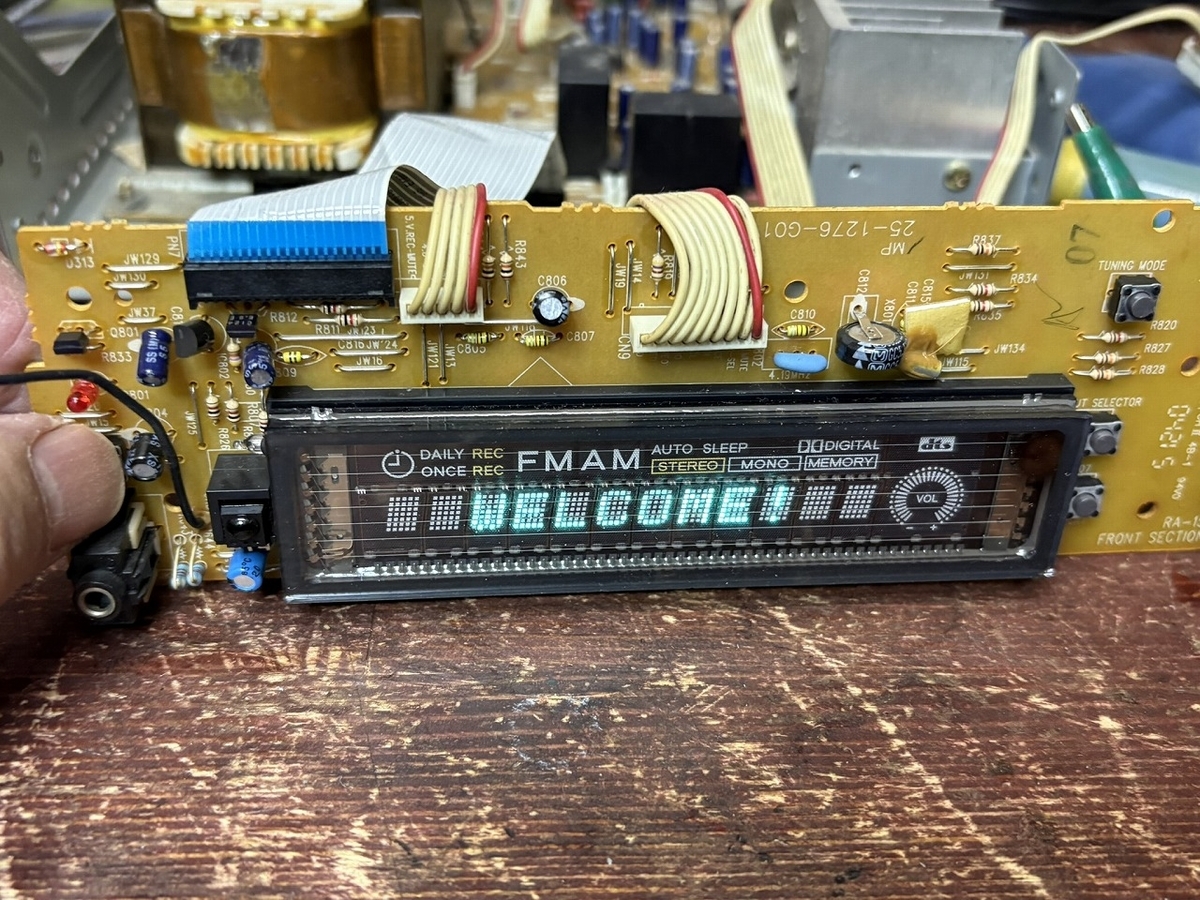

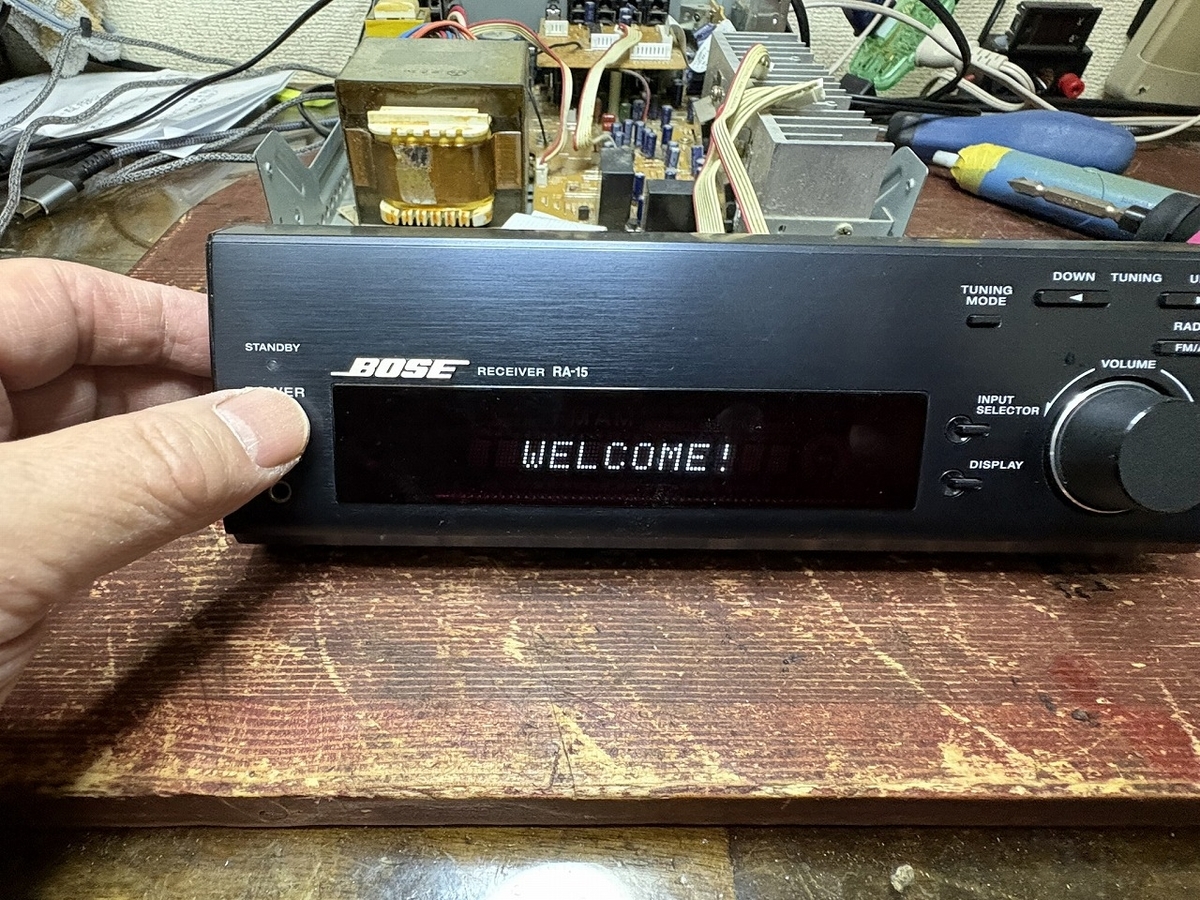

するとメイン電源がONし、パネルのLCDに『WELCOME』の表示がされました。
これでOKです。
３．コントロールパネルをフロントパネルを組付ける

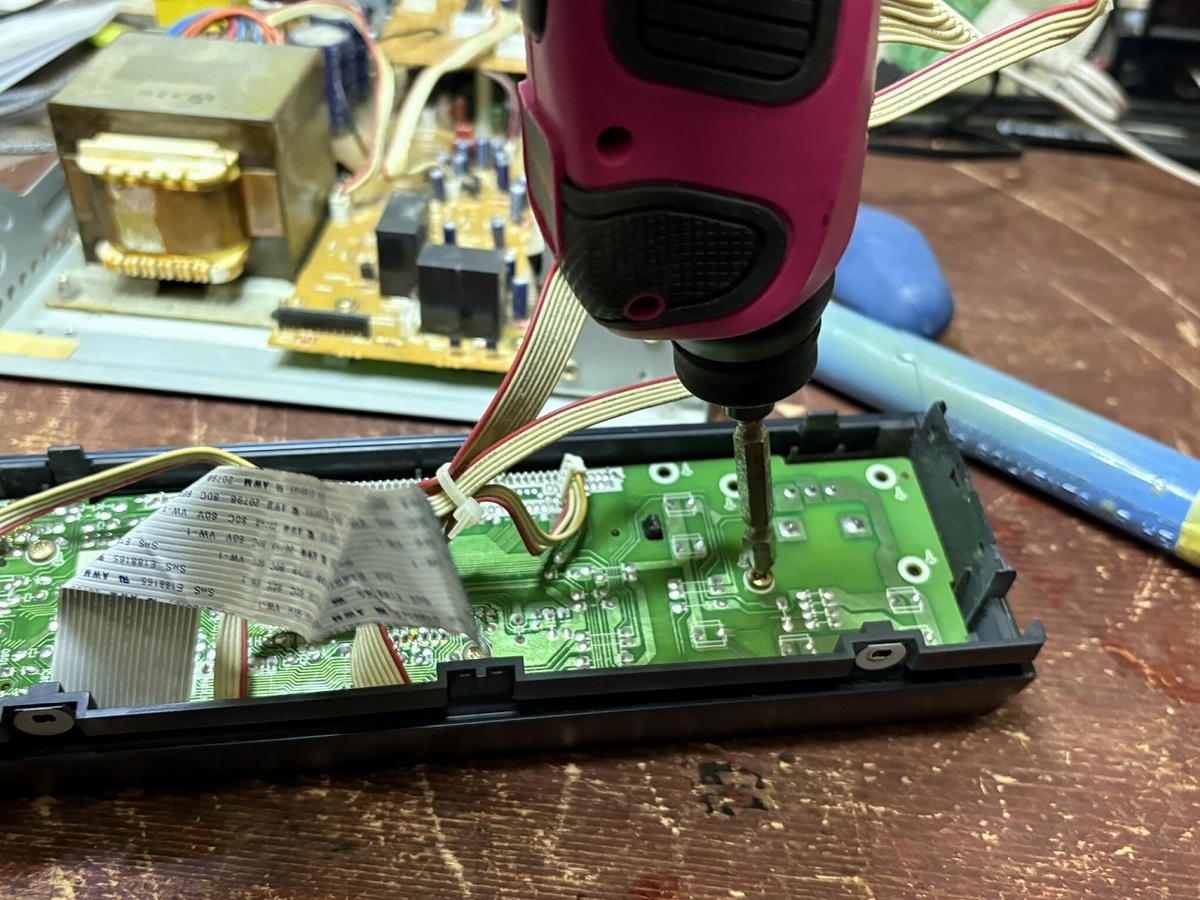

それでは、コントロール基板をフロントパネルに組付けます。
４．動作確認
コントロール基板をフロントパネルに組付けた後、再度動作を確認します。
１）電源コードを接続

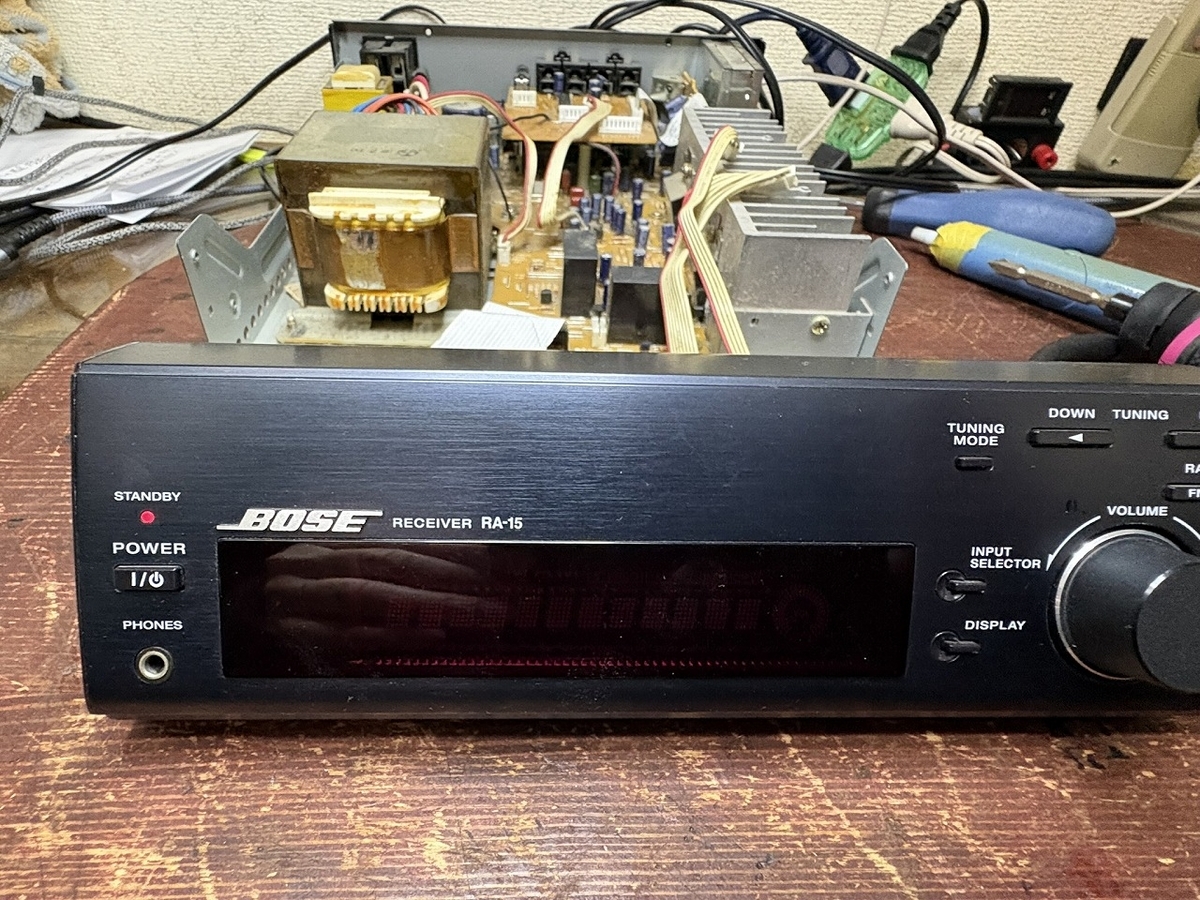

電源コードを節億すると、LEDが点灯します。
２）電源スイッチを押下

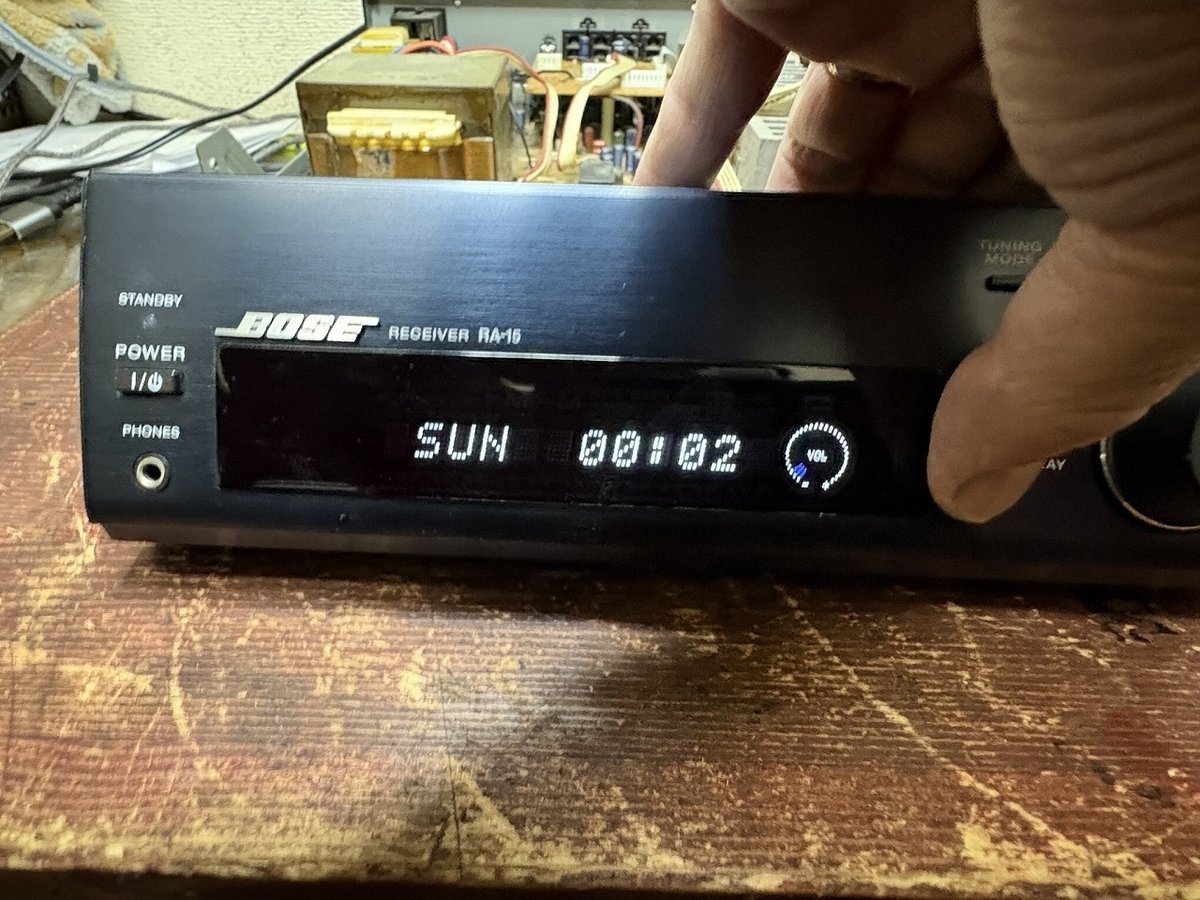

続いて電源スイッチを押下します。
メイン電源が投入されました。

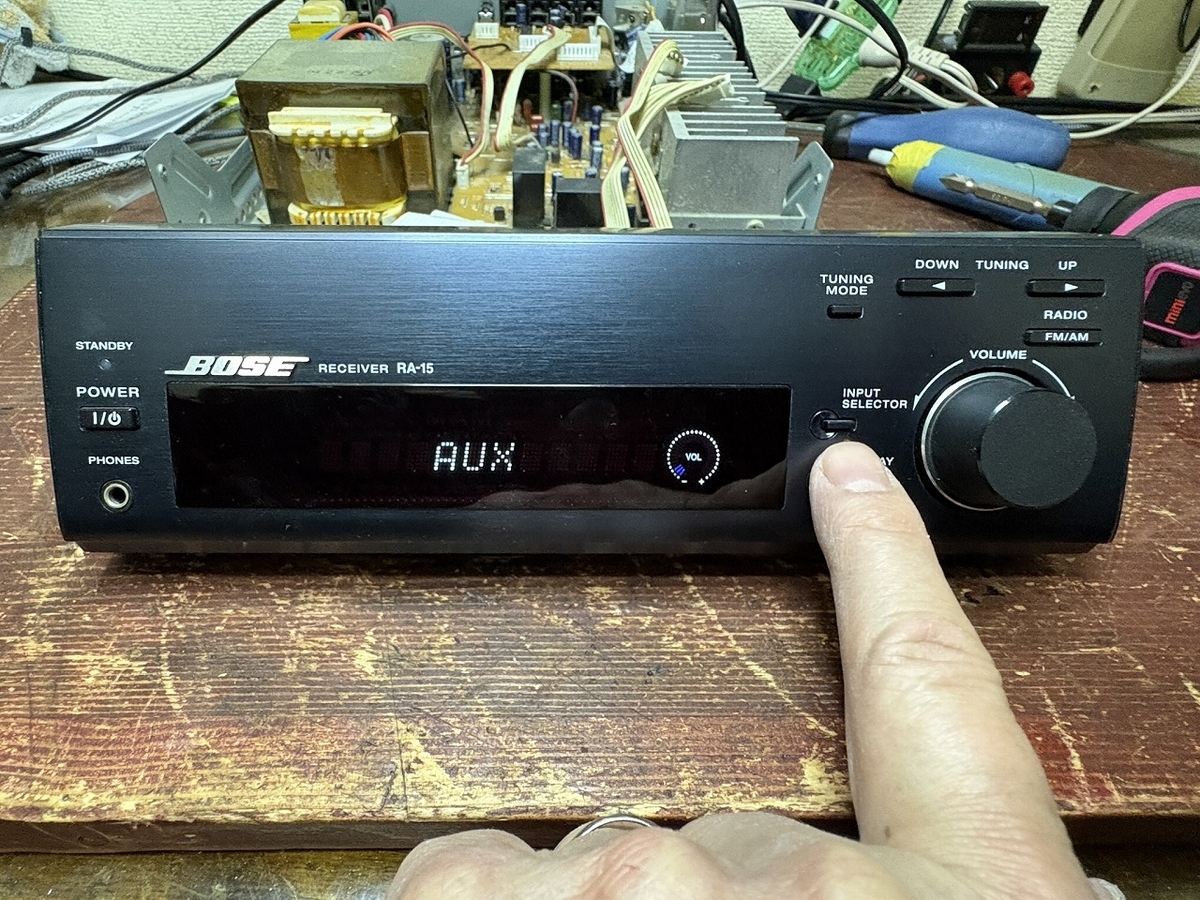

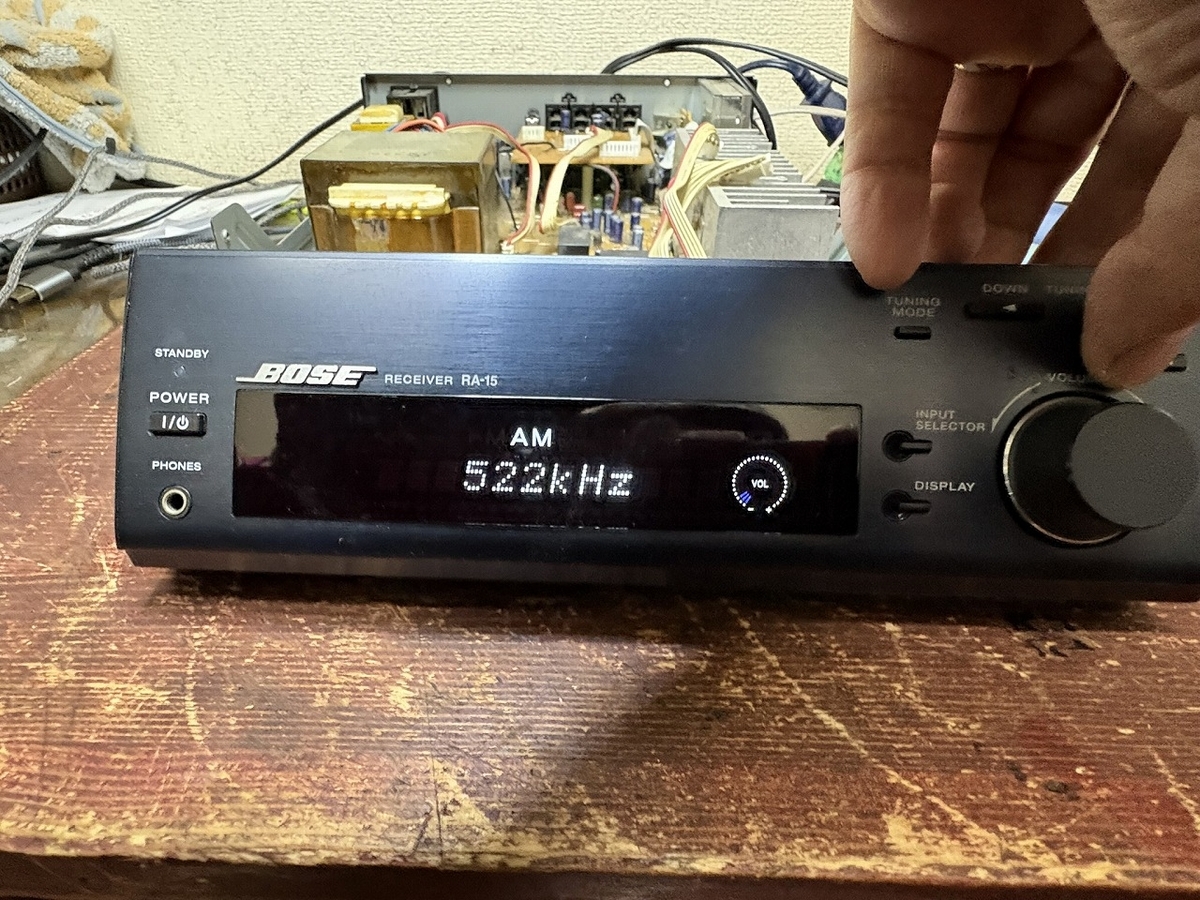

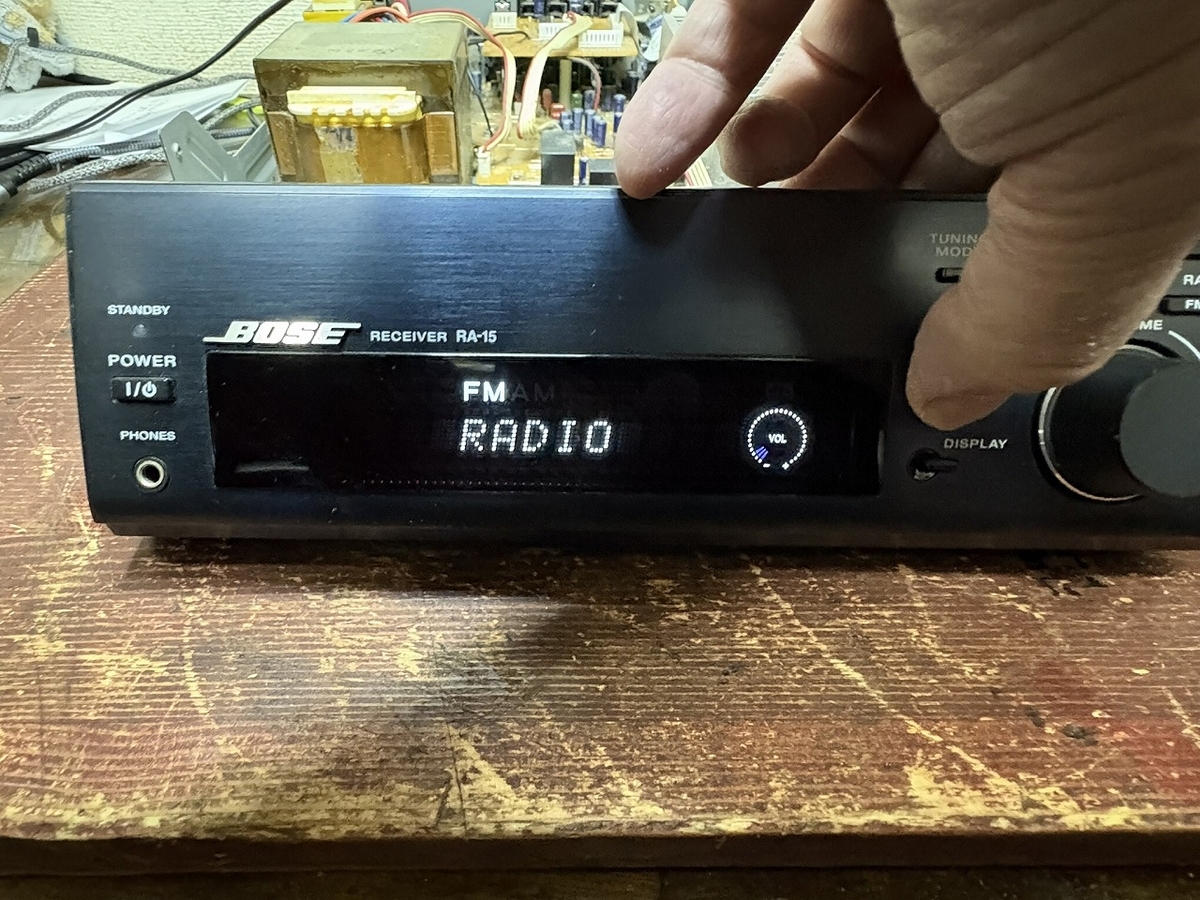

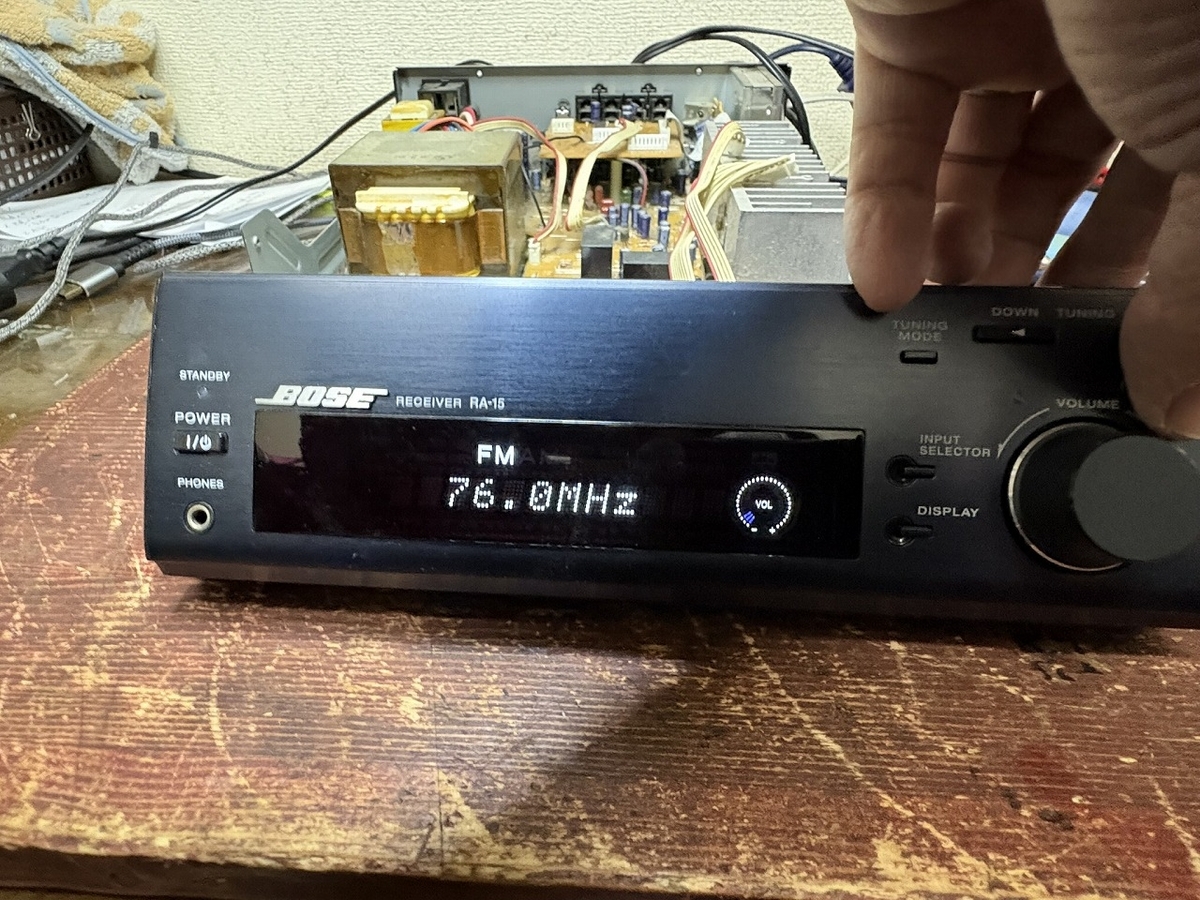

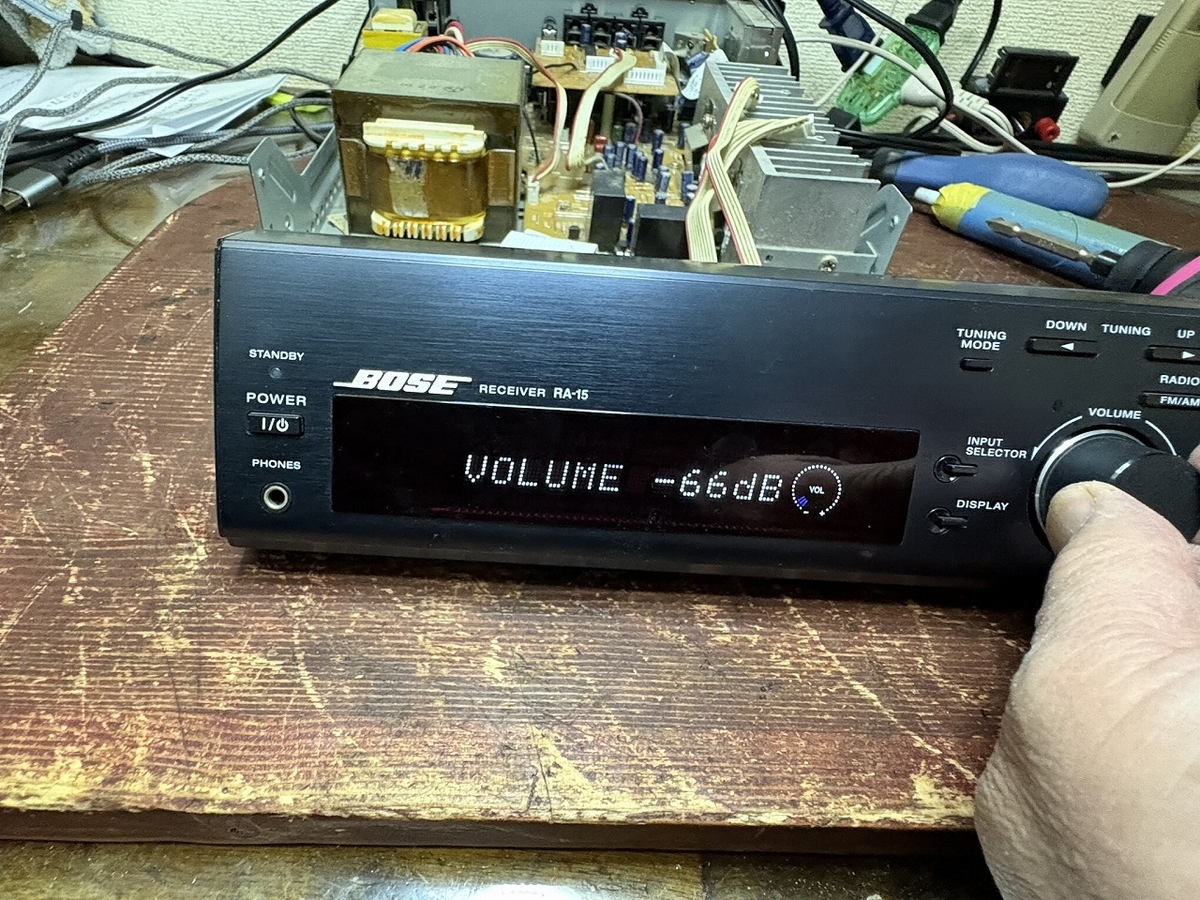

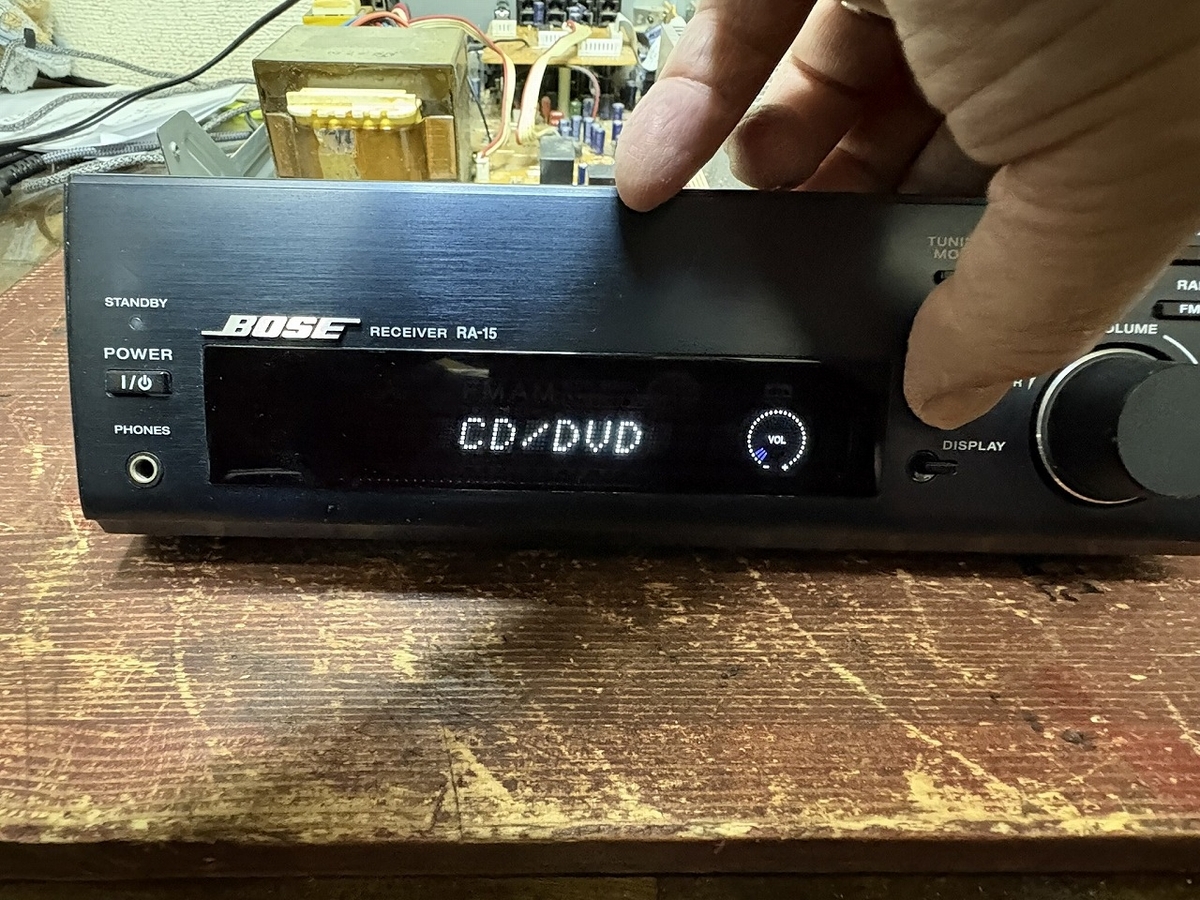

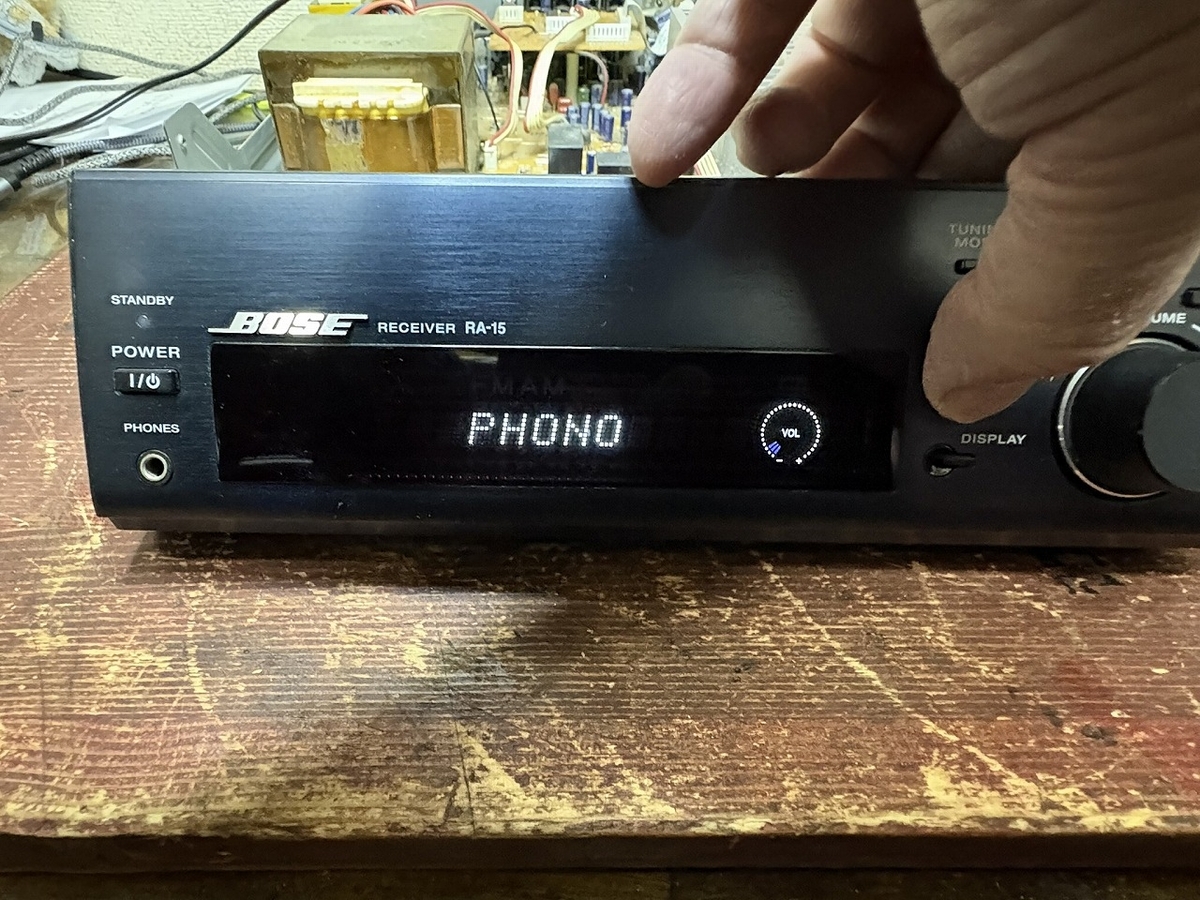

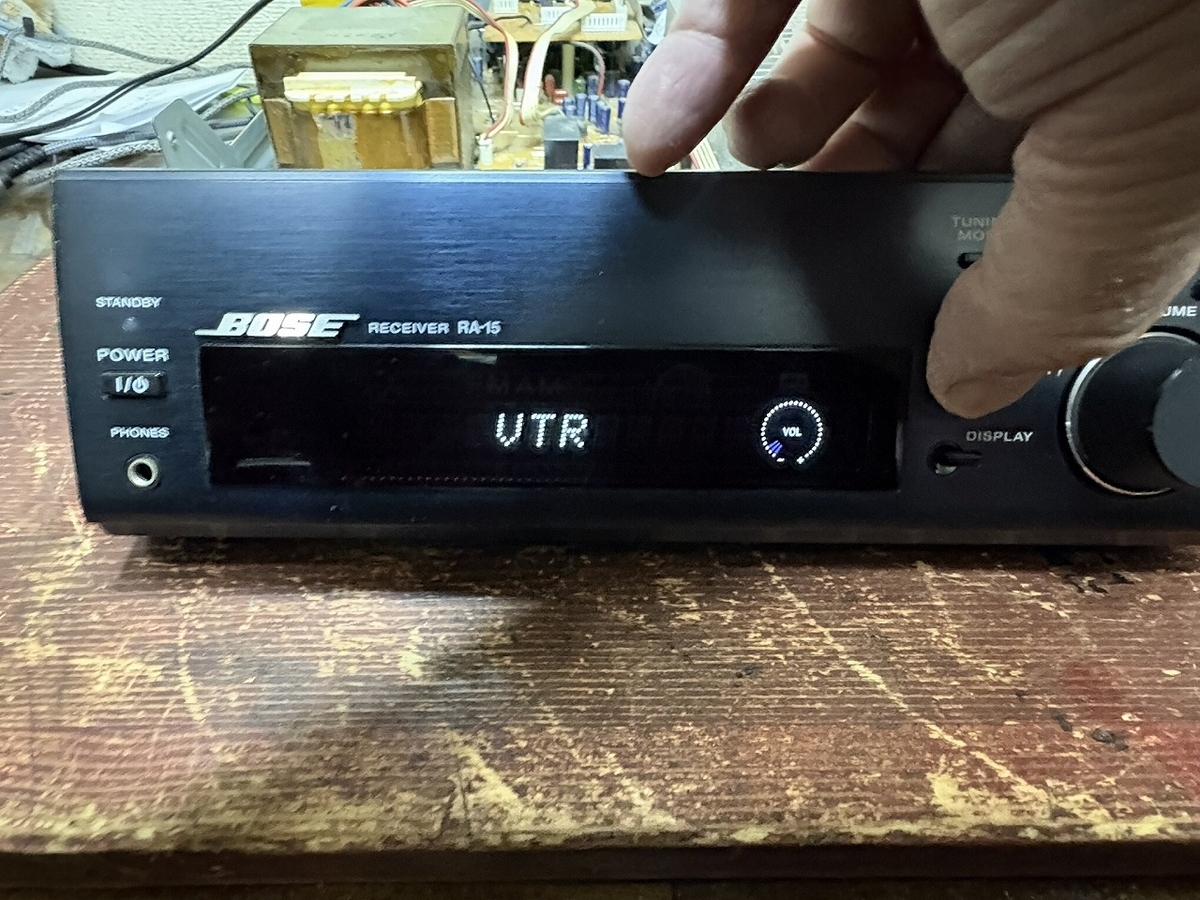

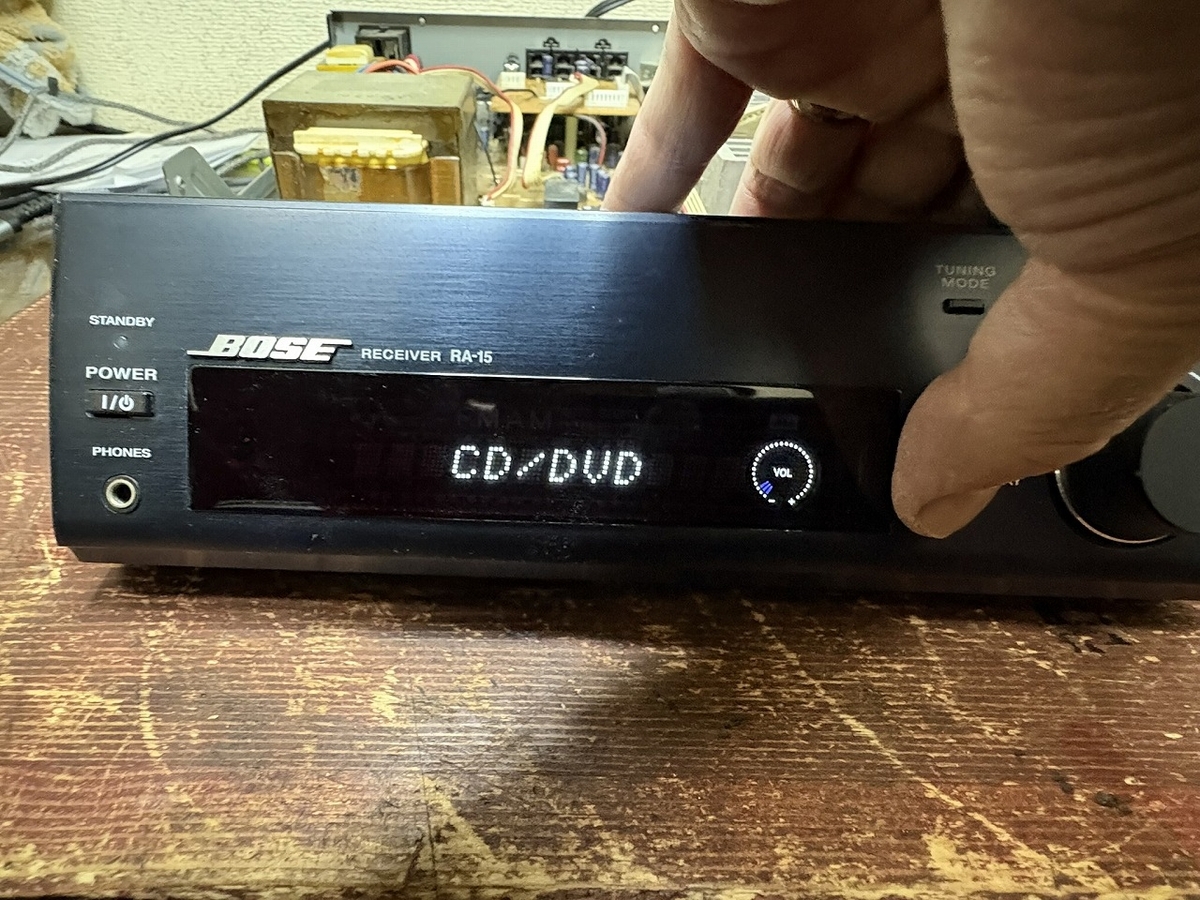

３）ファンクションを確認します。

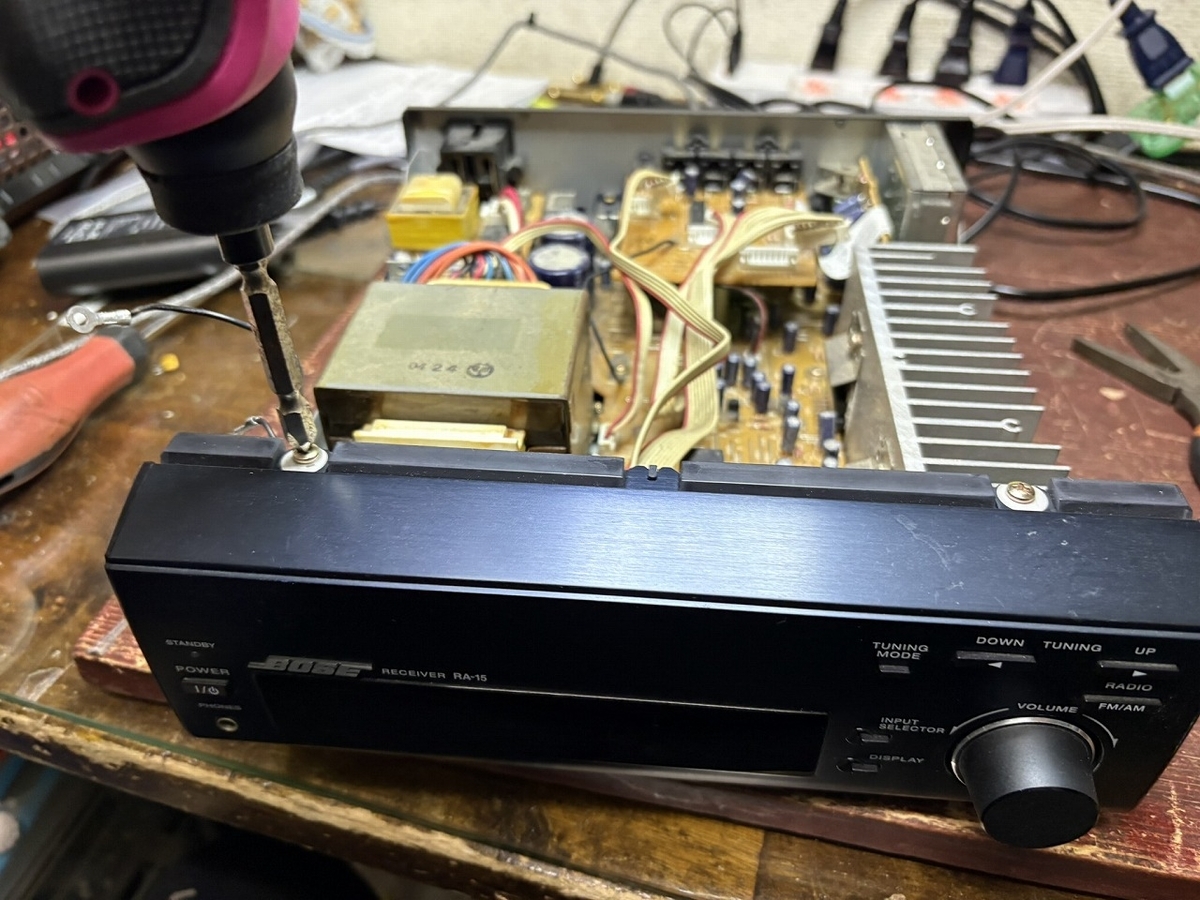

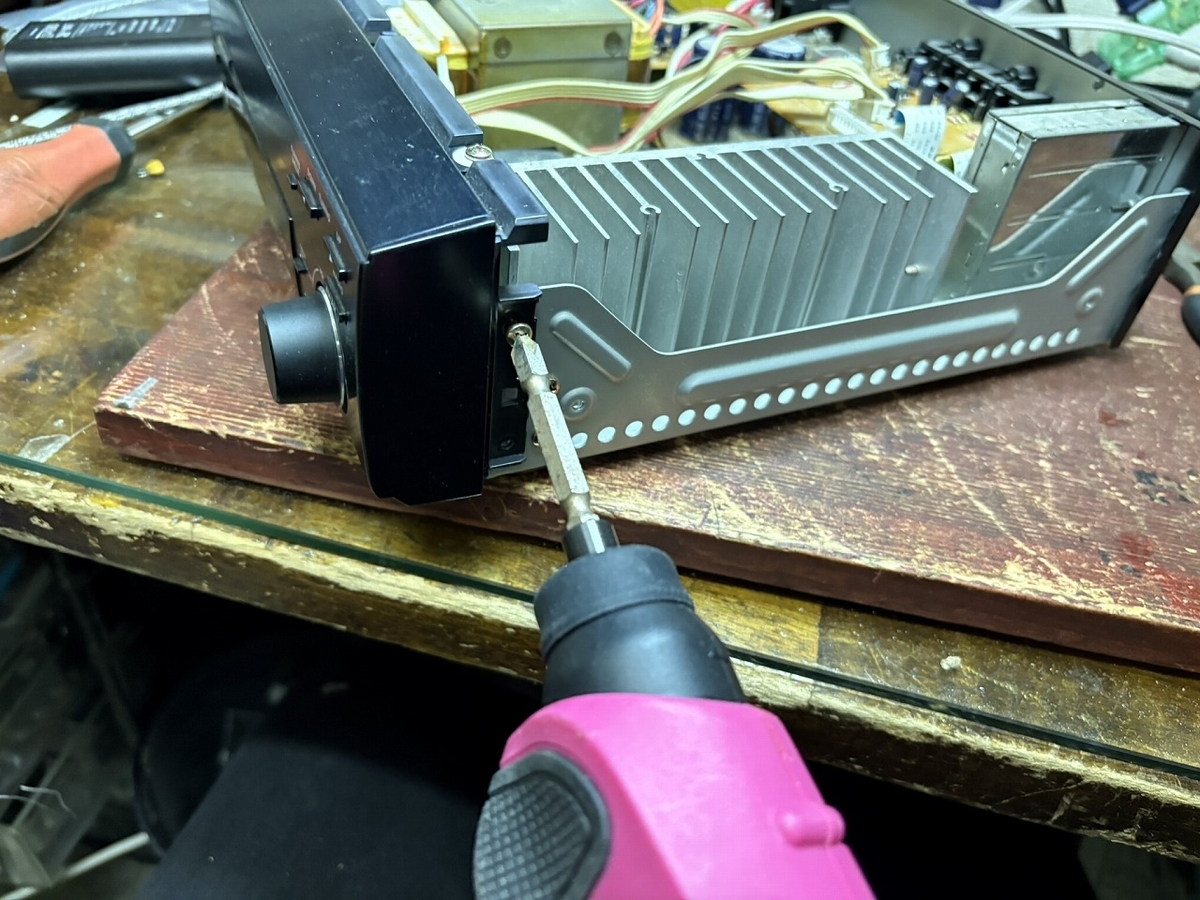

５．フロントパネルを本体に組付ける

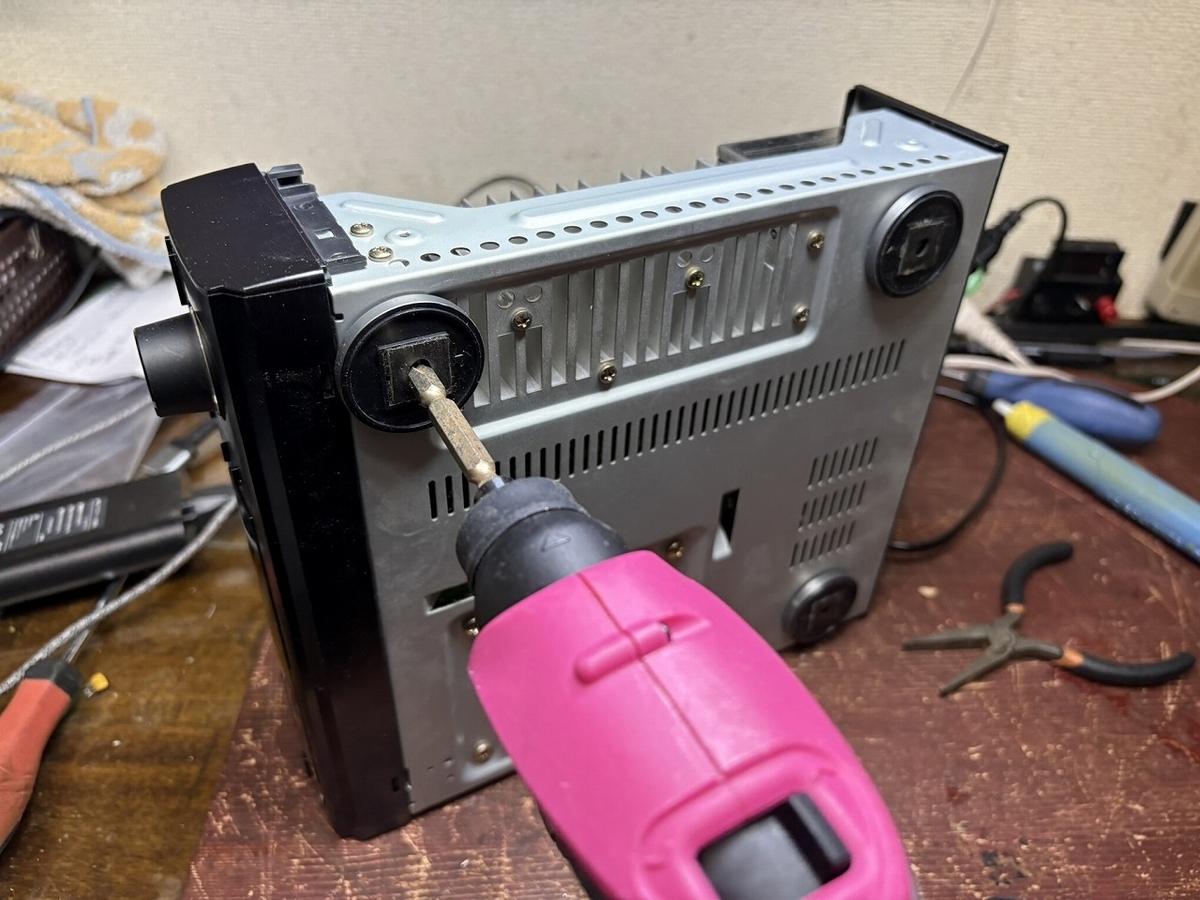

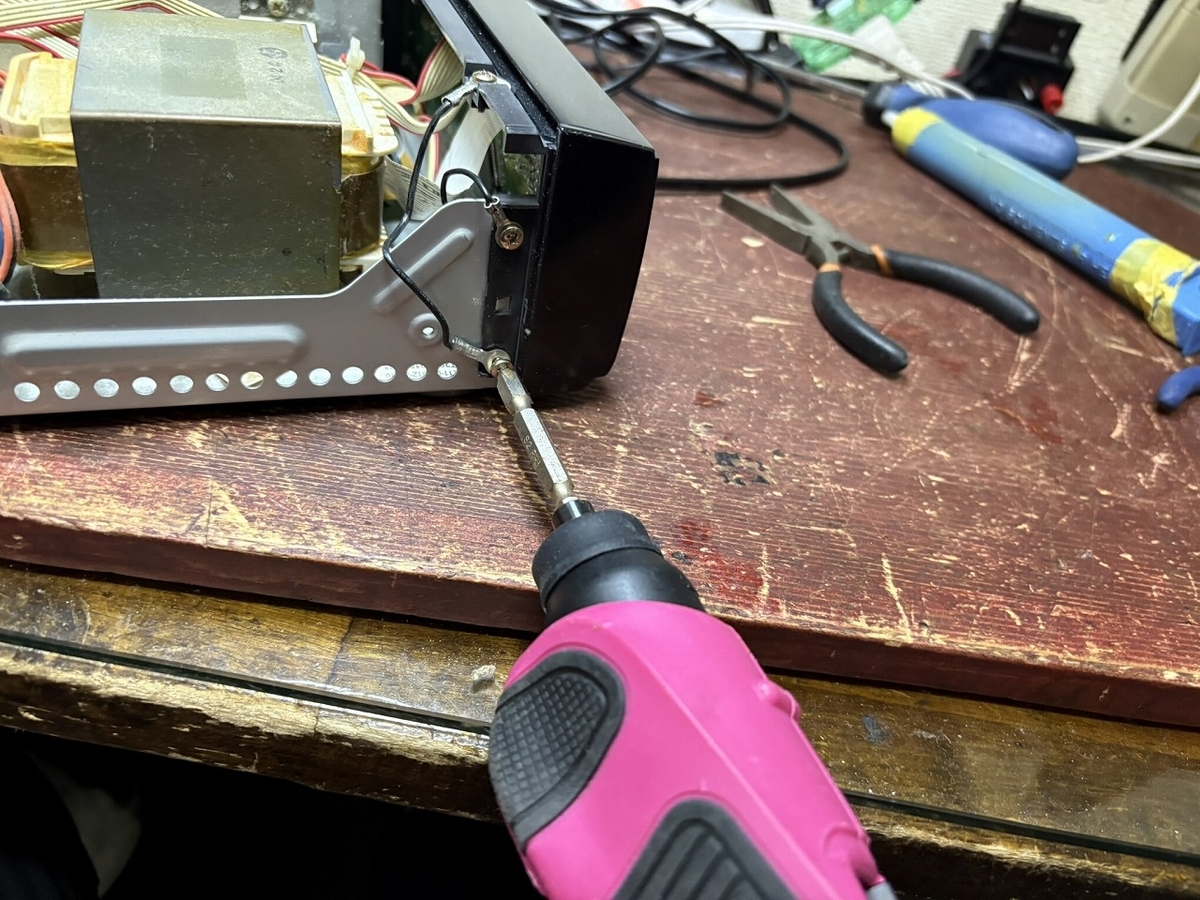

フロントパネルを本体に組付けます。
これでRA-15は復活しました。
次回は、ソフト電源スイッチの電解コンデンサの交換を行います。
