さて、今日の話は一昨日の記事の続きで『BOSE レシーバー RA-15の修理 シーズン８』で今回がその２となります。前回はソフトスタートの電源基板の電解コンデンサの確認と、交換を行いました。これが直接的な原因ではありませんでしたが、容量が低下していたので、今後の事も考え４個すべて交換しました。今回は操作パネルにあるコントロール基板に供給する５Vがメイン基板を経由してきちんと供給されているかを確認します。
１．ソフトスタート基板からの+5Vの行方

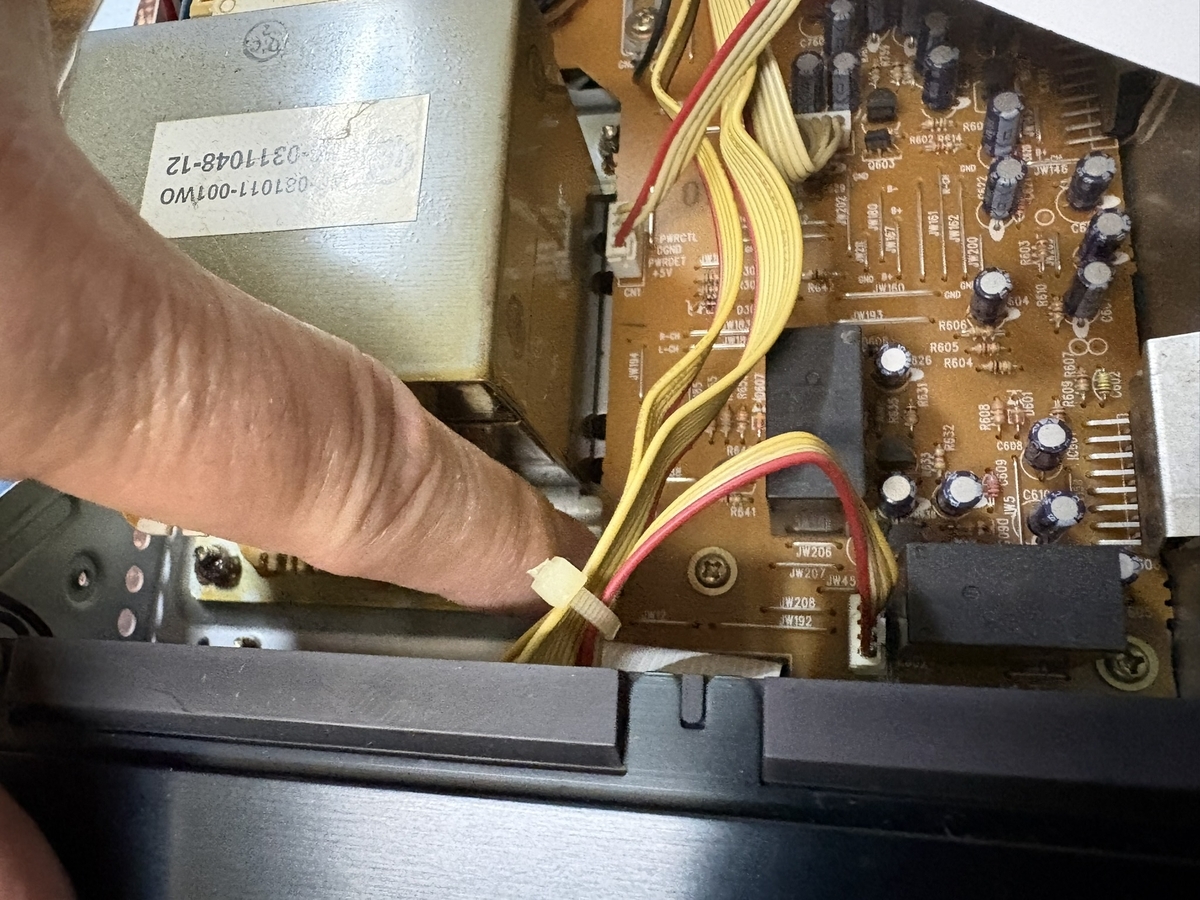

ソフトスタート電源基板から、+5Vがメイン基板に供給されますが、メイン基板を経由して、今度は操作パネルにあるコントロール基板に+5Vが供給されます。
２．操作パネルを取り出す

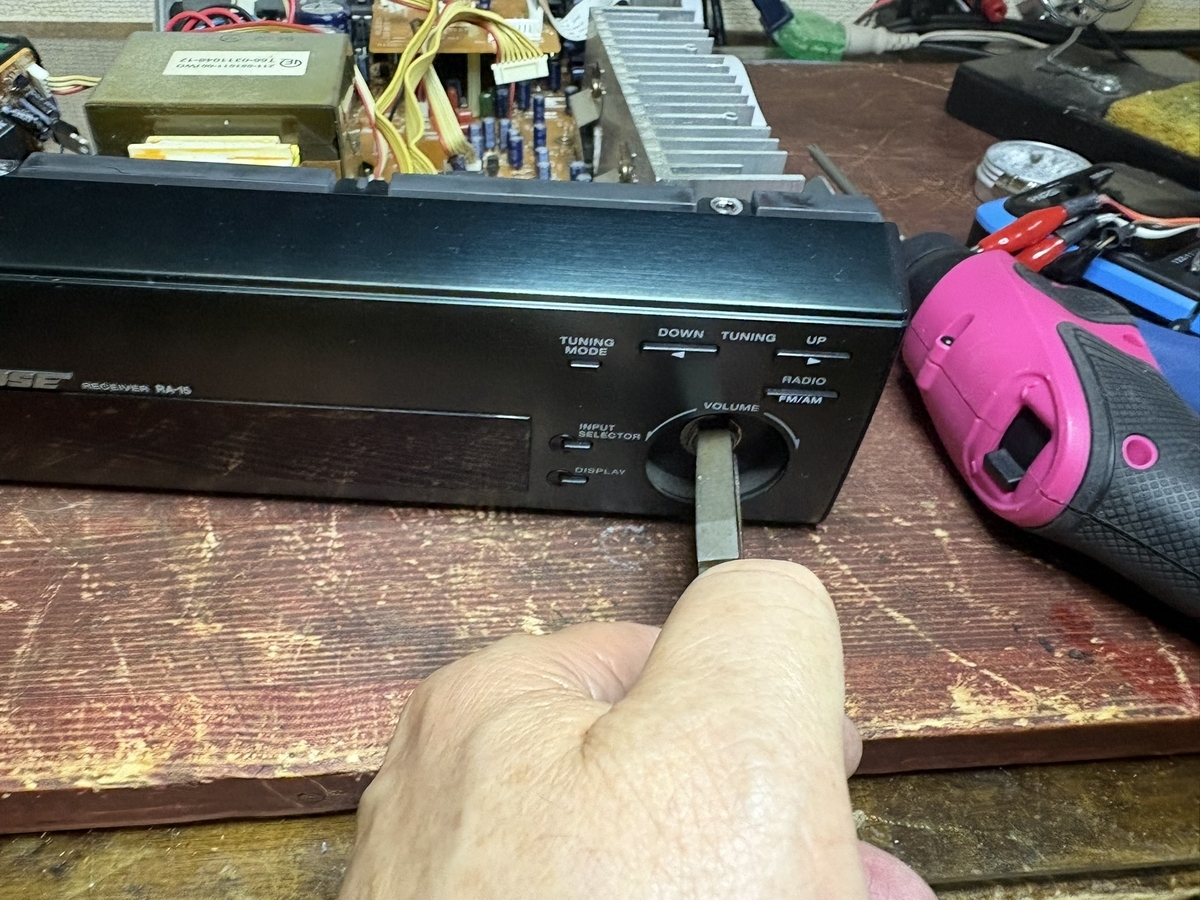

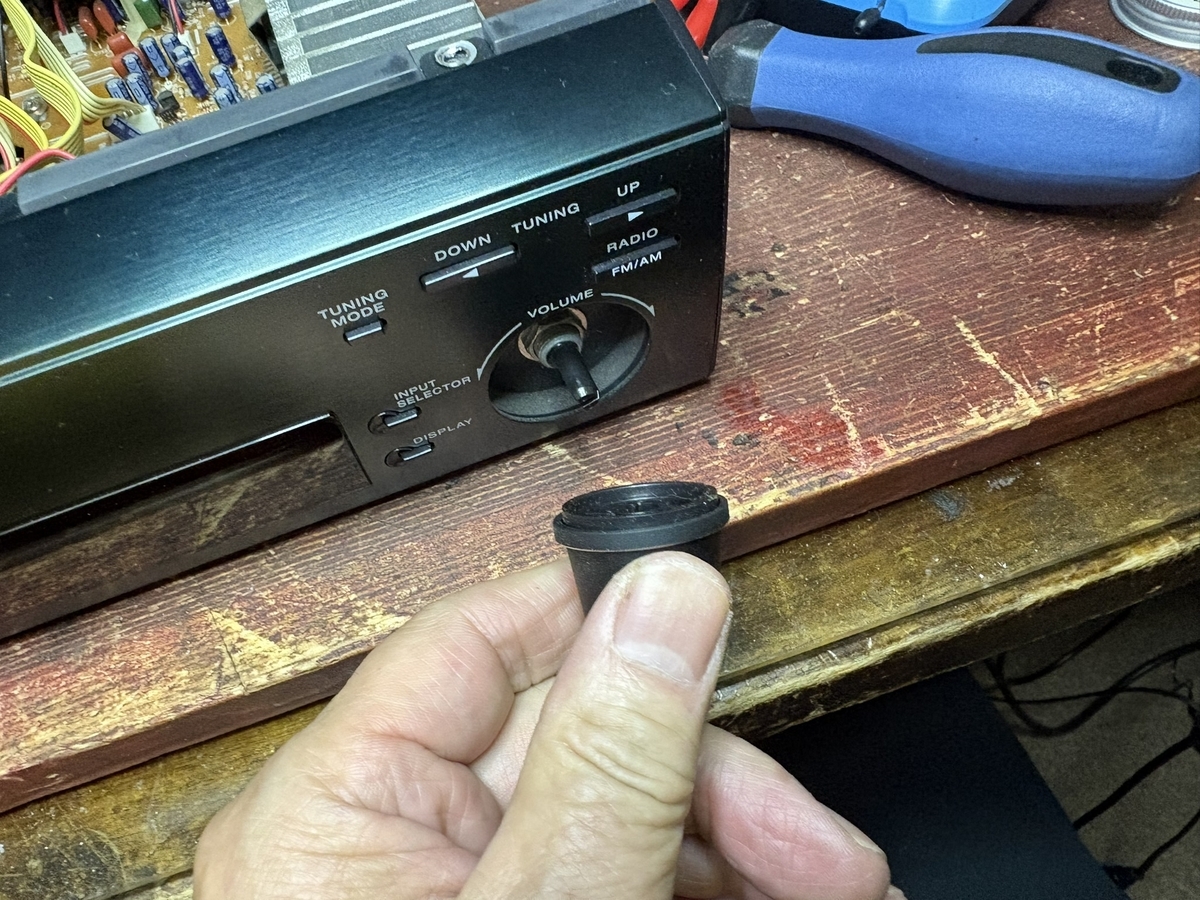

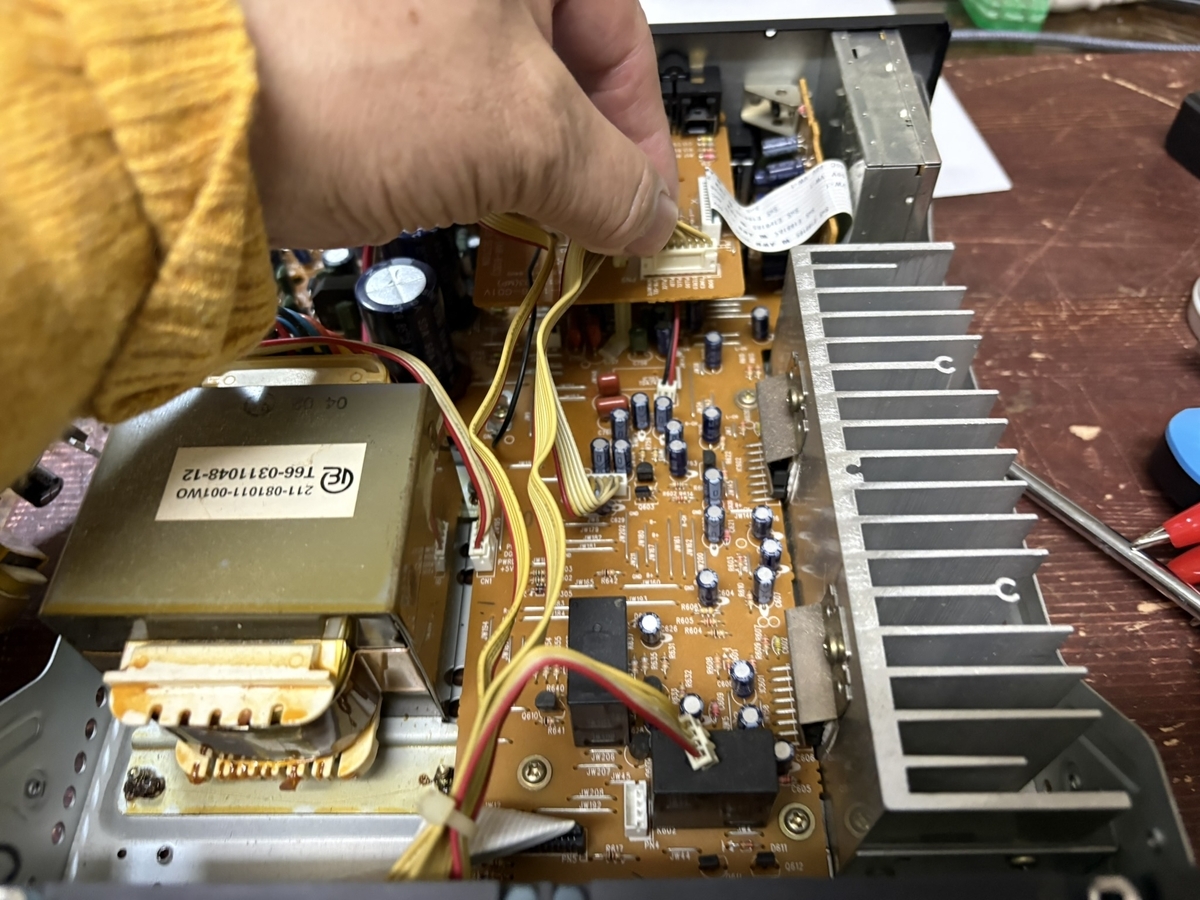

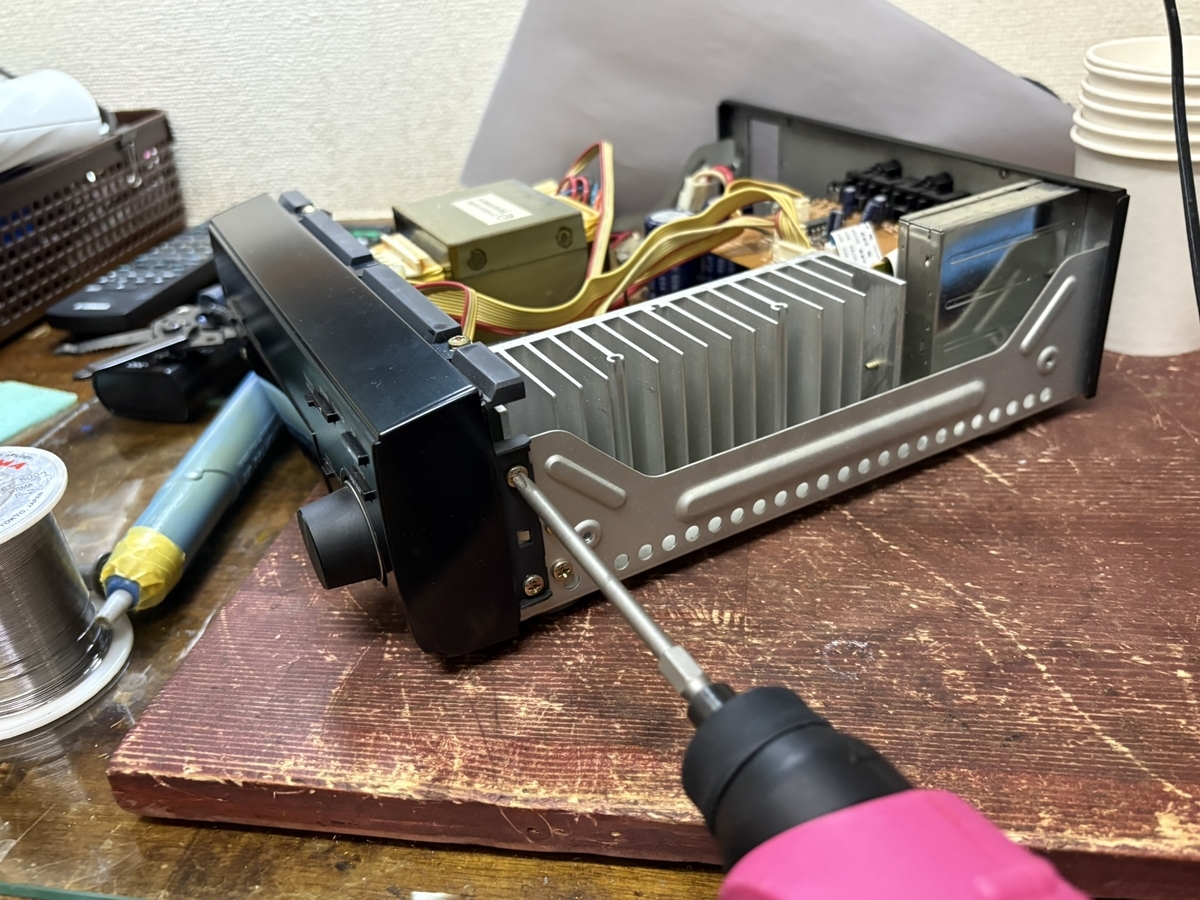

それでは、きちんと+5Vが操作パネルのコントロール基板に供給されているかを確認するために、本体から操作パネルを取り出します。

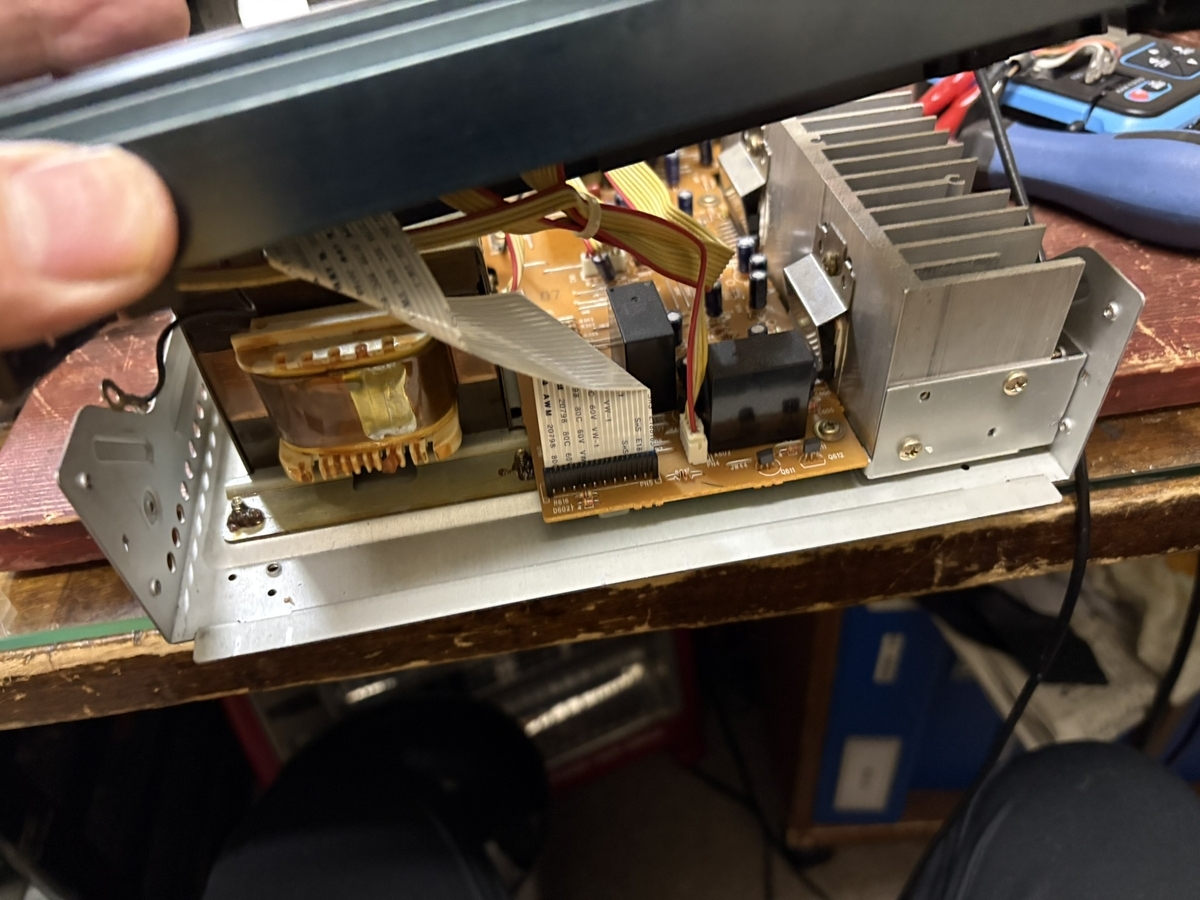

これで、操作パネルを取り出せました。
３．コントロール基板を取り出す。

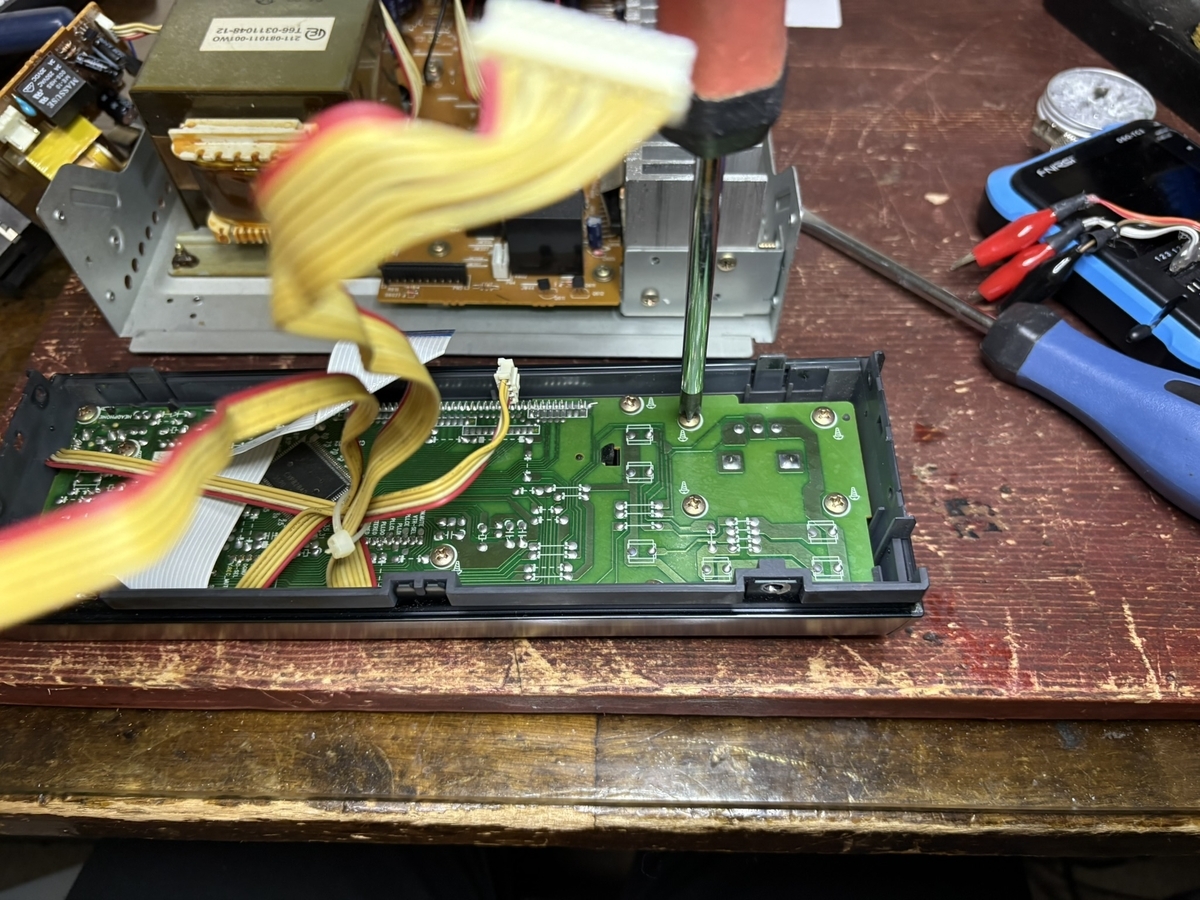

今度は、フロントパネルユニットからCPUが載っているコントロール基板を取り出します。

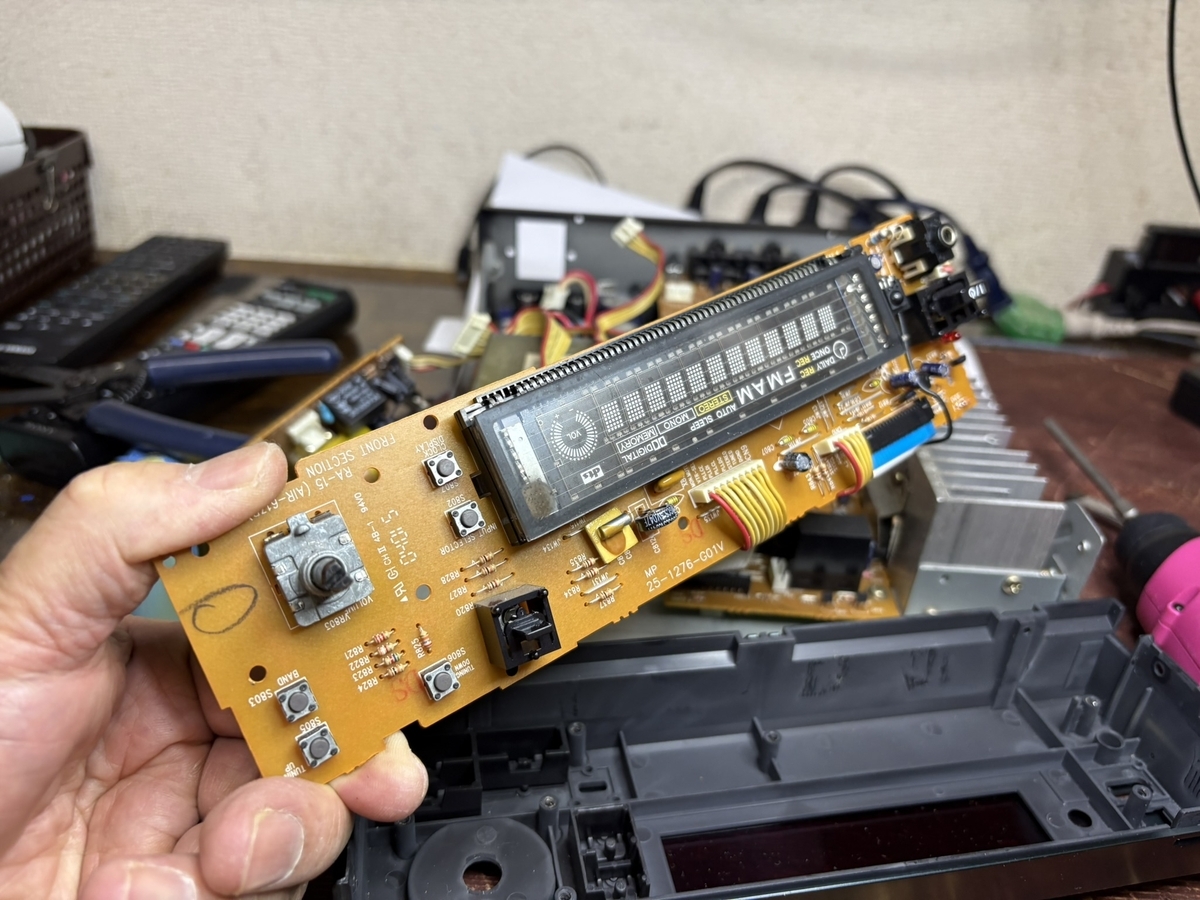

コントロール基板を取り出しました。
４．コントロール基板の＋５Vを確認する
取り出したコントロール基板を裸の状態で、メイン基板にフラットケーブル（FFC）を接続します。

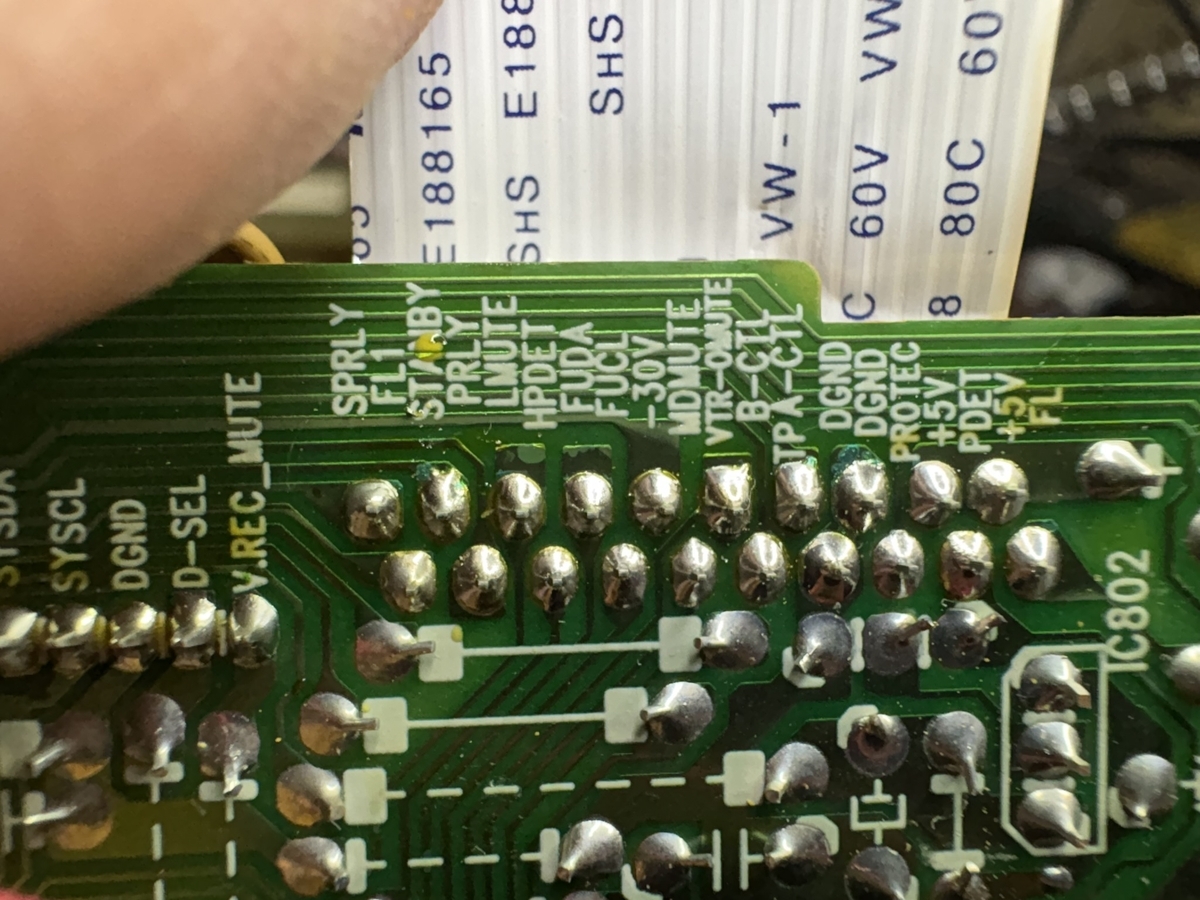

この基板の+5Vの端子の電圧を確認します。
きちんと+5Vが供給されていますね。
という事は、メイン基板の不具合は無いことになります。これで原因と思われる２つ目の案件は白です。
５．CPUのクロックを確認する。
という事は、原因の第三の想定であるCPUのクロックが発振していない可能性があります。

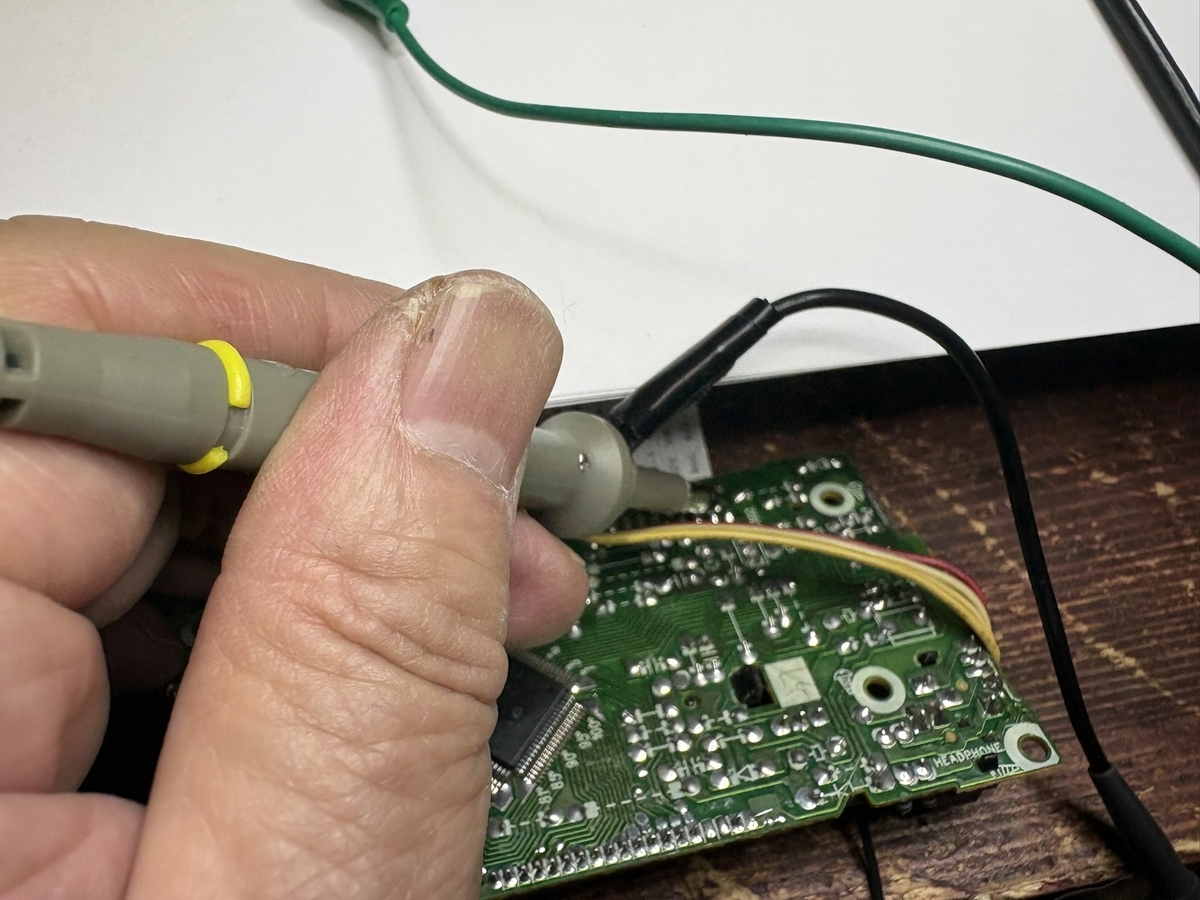

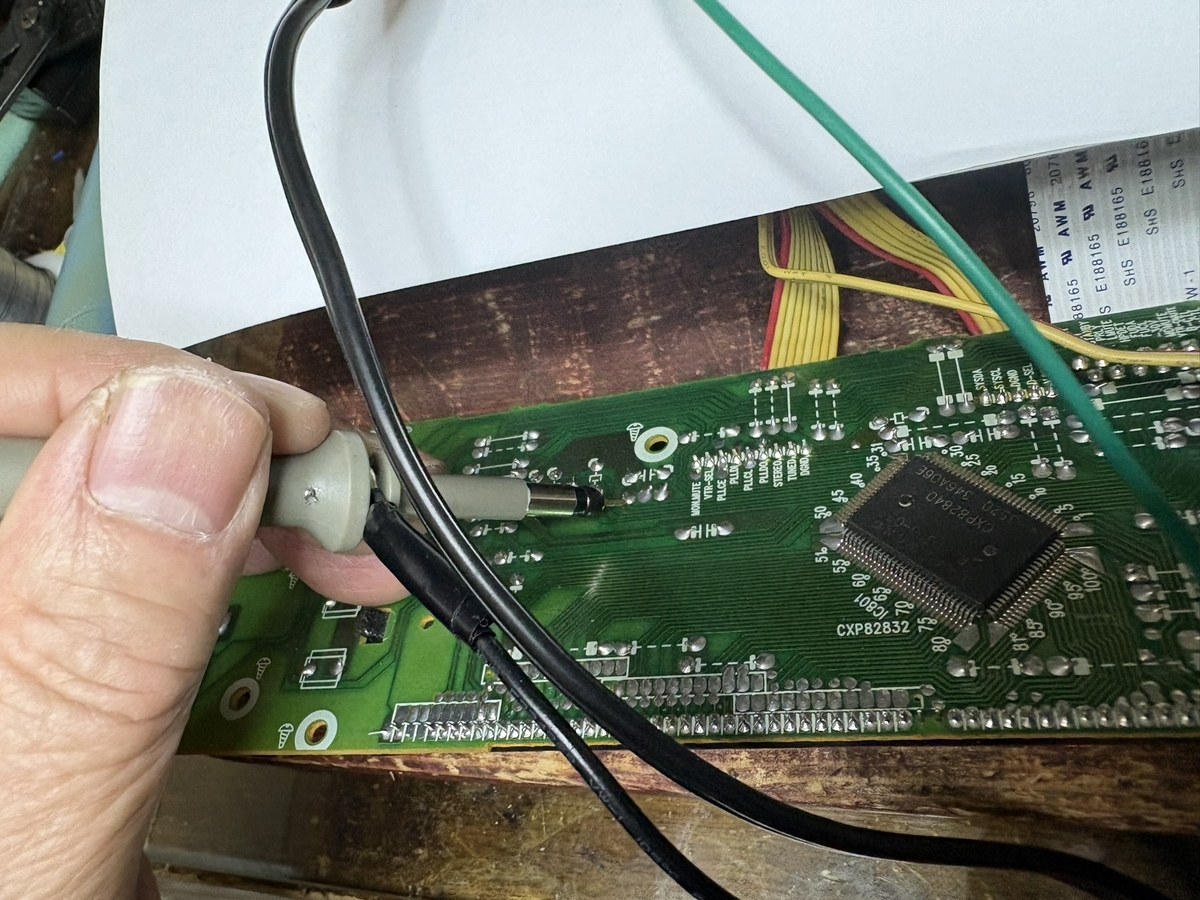

そこで、CPUのクロックの確認を行います。

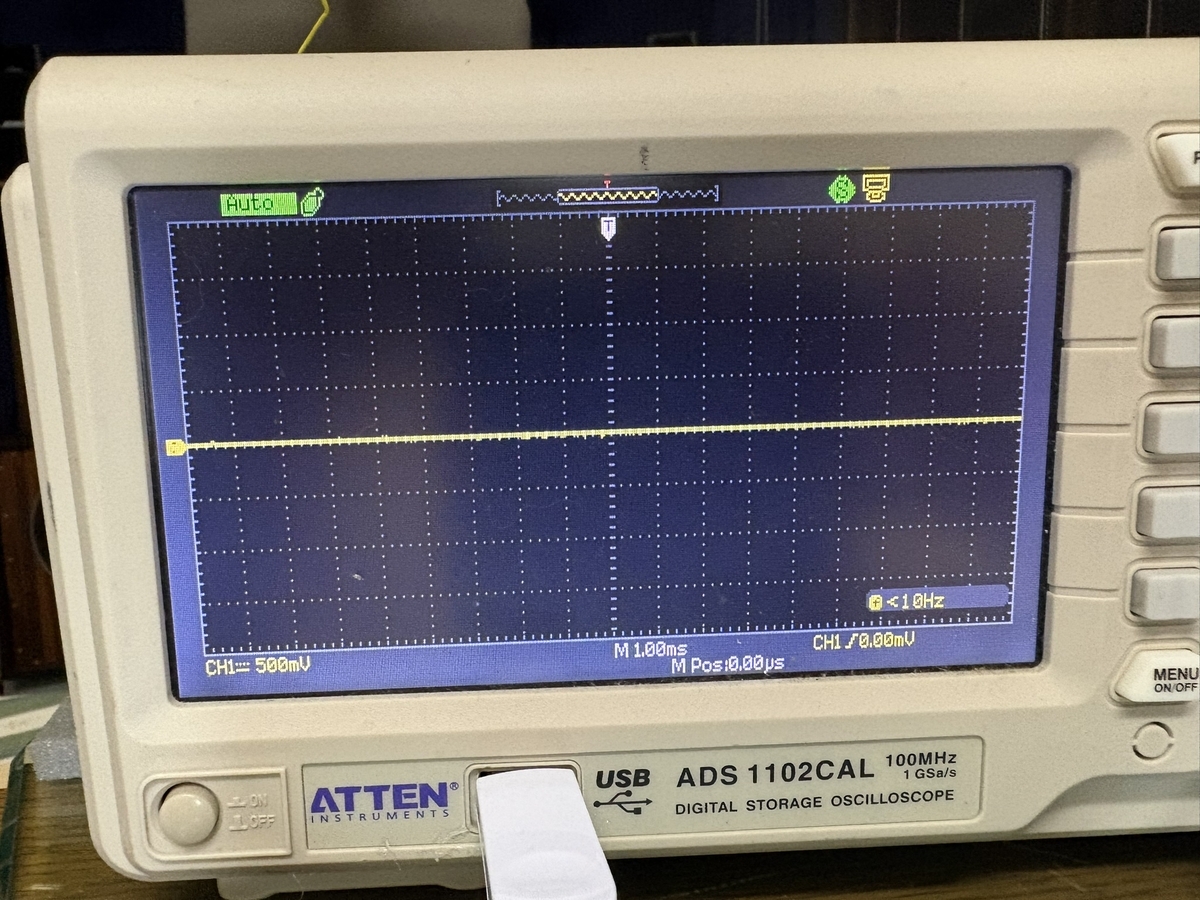

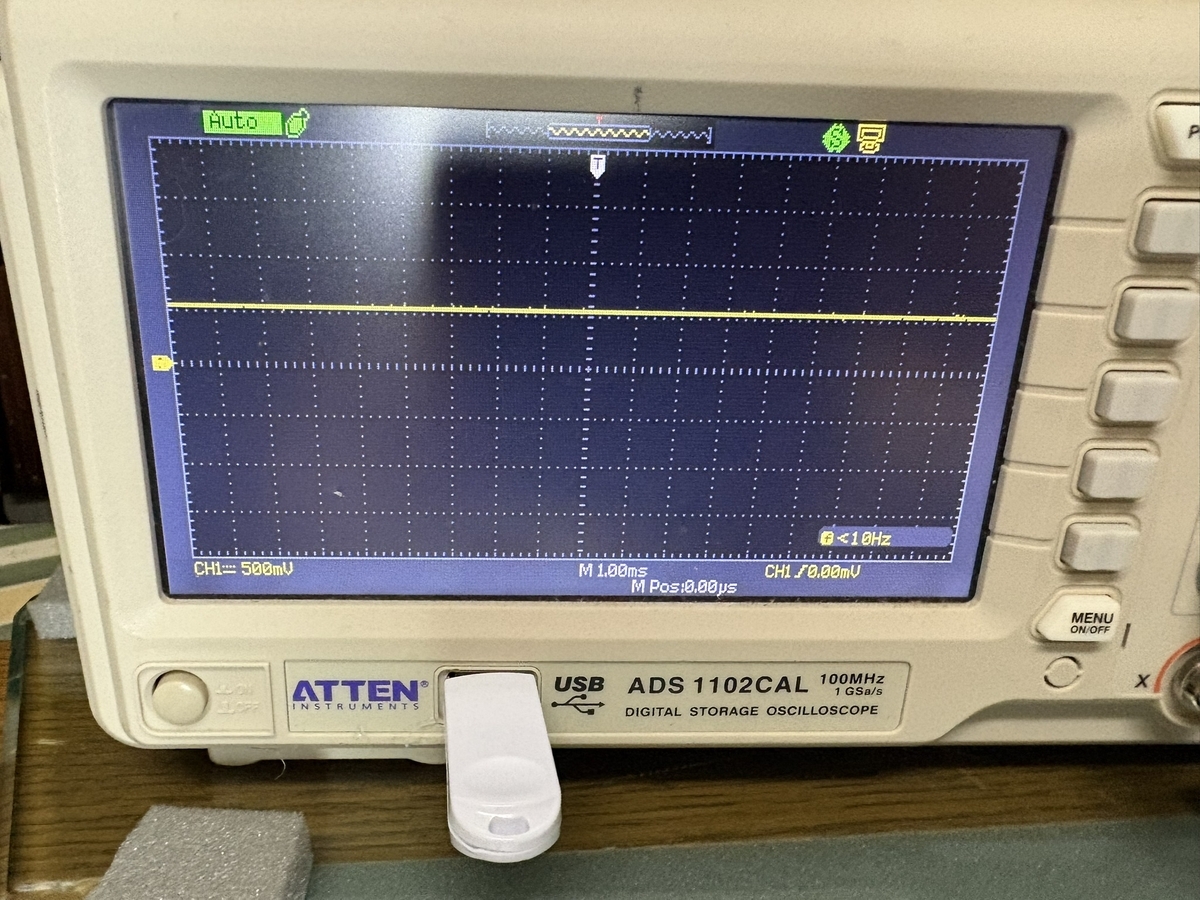

結果、やはりCPUのクロックは発振していませんでした。
CPUが動いていないので、電源LEDが光らないし、電源スイッチを押下しても、メイン電源をONすることが出来なかったのですね。

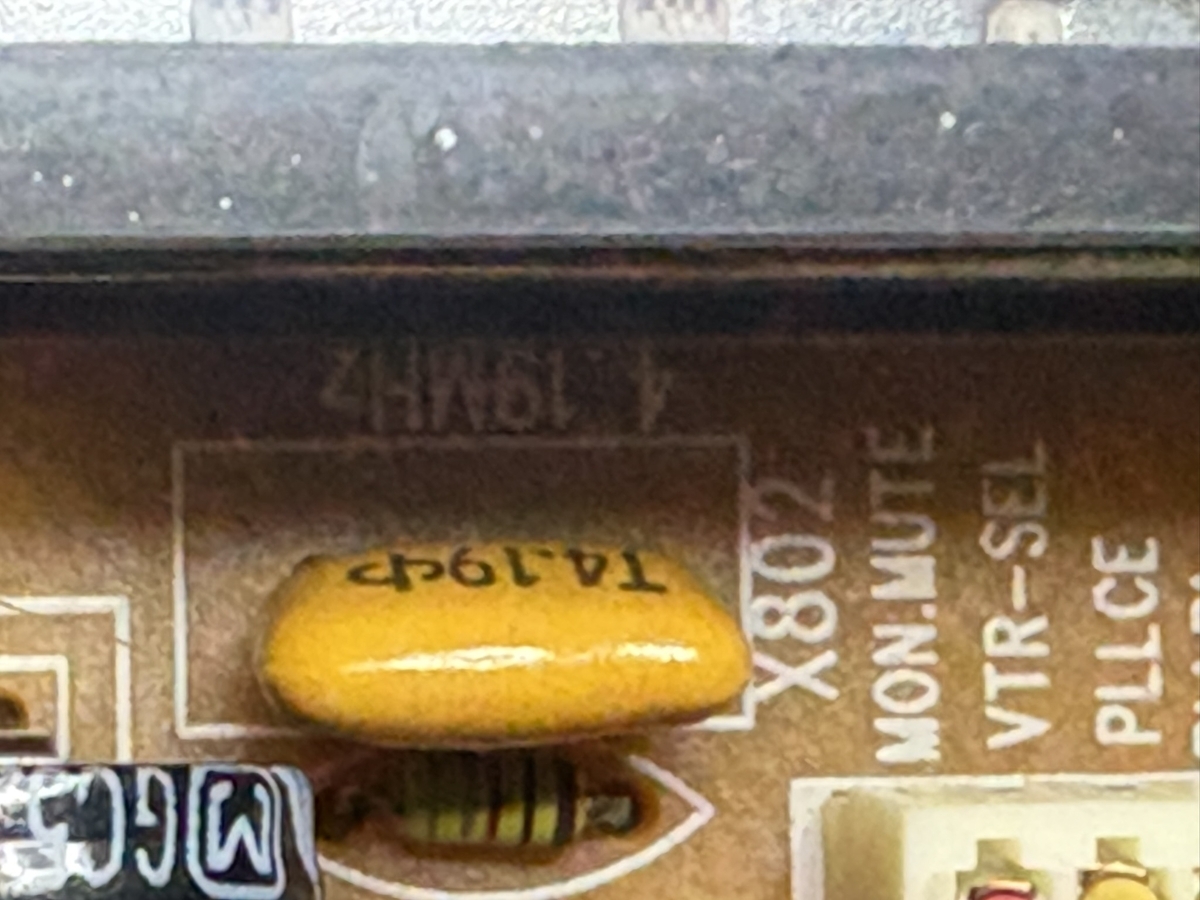

クロックが発振していない場合、このセラロック（セラミック発振子）が壊れている可能性がありますので、この部品を発注しました。
次回は、この部品を交換し動作確認を行います。
復活すると良いですね。
お楽しみに！
