こんばんは、Tomです。今日は1月5日となり、お休みも残すところ明日までとなりました。今日は息子も神奈川へ帰りました。ちょっと寂しくなりますね。
さて、今日の記事も昨日に引き続き、サンプリングレートコンバータ用の外部クロックの話です。昨日の記事では、24MHzに加え、22MHzのクロック基板を製作し動作を確認したところ迄でした。今日は、それをシャーシーに実装してゆきます。
１．基板の取り付け加工

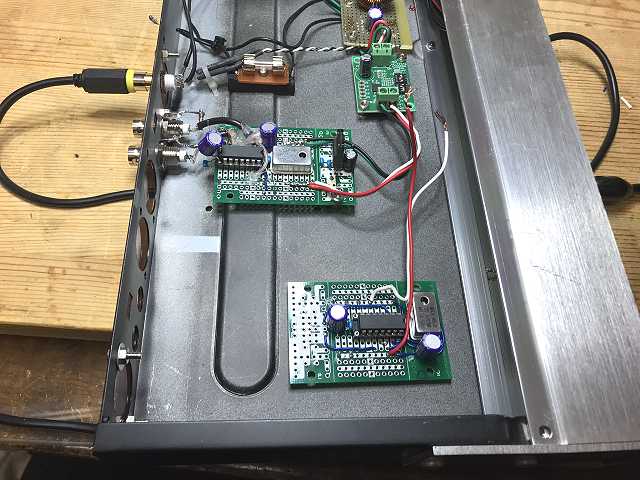

まずは、基板の配置を行います。前回の24MHzのクロック基板の時は、あまりにも出力のBNCコネクタのすぐ近くでしたので、配線が大変でした。
そこで今回は少し遠くしてやります。この位置でほぼ決まりですね。
２．取り付け加工
次は取り付けの為の加工です。

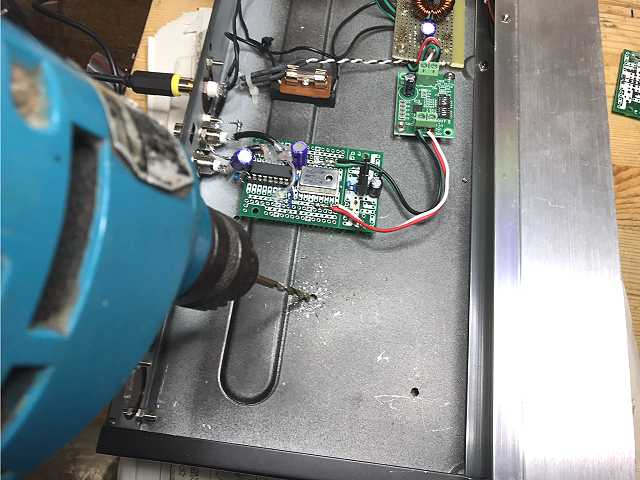

穴あけは２か所です。基板がとても小さいので、２か所で十分です。

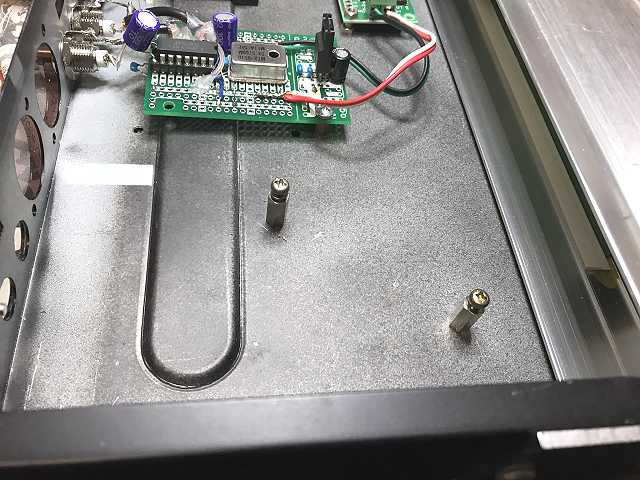

スタッドの取り付け
基板を取り付けてみます。
これで、設置はバッチリです。
３．BNCコネクタの取り付けと配線
１）BNCコネクタの取り付け
BNCコネクタを取り付けます。穴あけは、前回行っていたので、コネクタを取り付けるだけです。
２）配線

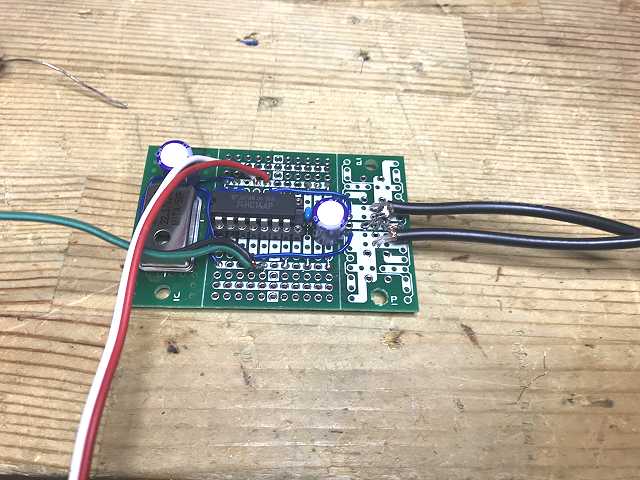

次に基板に同軸ケーブルと電源ハーネスをはんだ付けします。

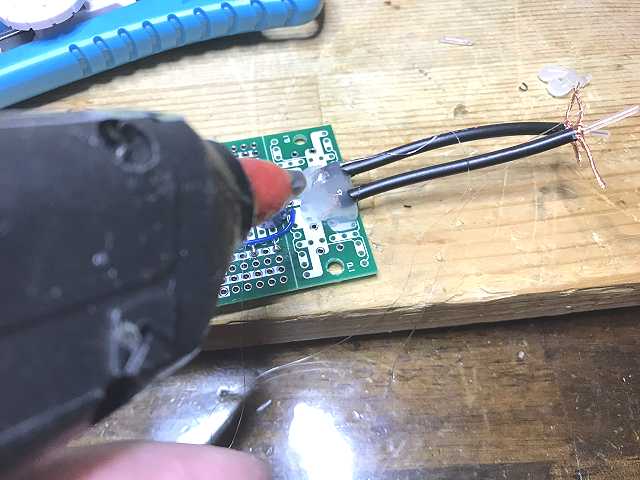

同軸ケーブルに負荷がかかっても大丈夫なように、ホットメルトでしっかりと固定します。

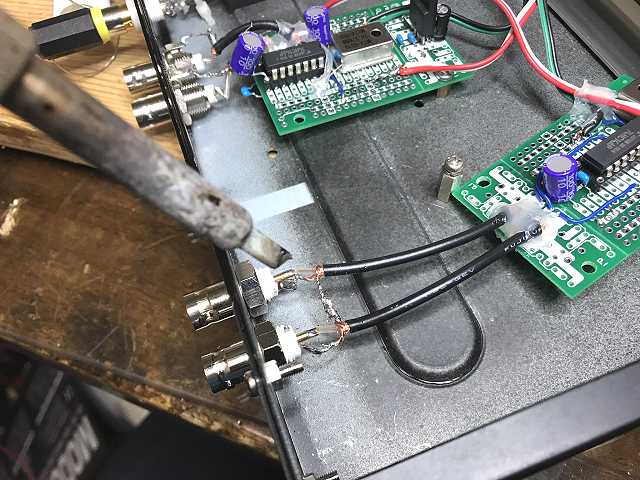

同軸ケーブルをBNCコネクタにはんだ付けします。この時、同軸ケーブルに負荷がかからないようにするために、基板にはいったん取り外しておきます。
BNCコネクタの配線が終了したら、ここもホットメルトでしっかりと固定します。

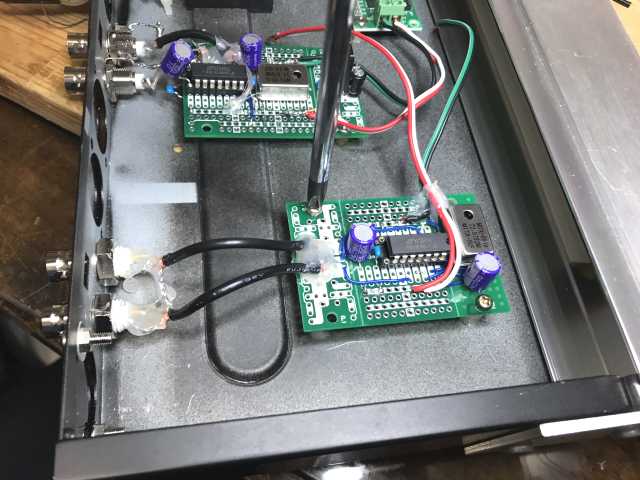

同軸ケーブルの配線が完了したら、クロック基板を固定します。
４．電源ハーネスの配線

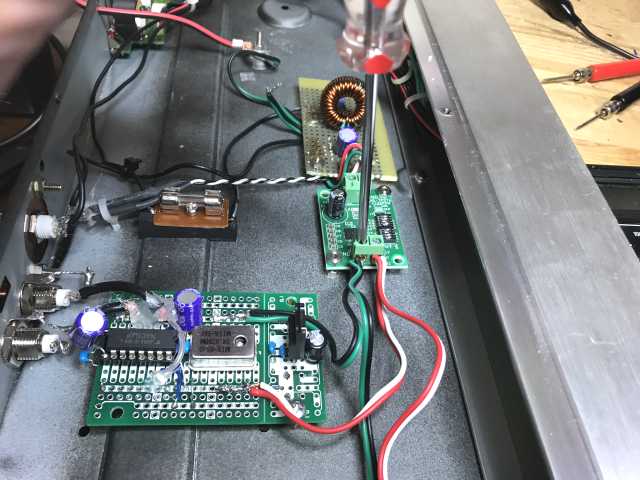

最後に電源ハーネスを配線します。
配線が終了したら、電源ハーネスもホットメルトで固定します。

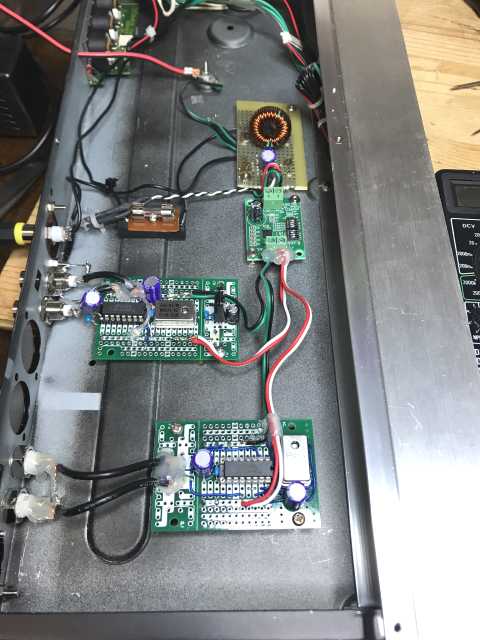

５．完成！
これで、22MHzのクロック基板の増設も完了です。
今回の22MHzの外部クロック基板の製作と取り付けは、24MHzのクロック基板の反省もあり、かなりきれいに出来上がりました。
なんだかこうやってみると、ちょっとアンバランスですね。
次回は24MHzのクロック基板も修正してみたいと思います。
