さて、今日の記事は今週から始まったBOSEレシーバーR-15 の修理の記事です。昨日の記事では、バラしてメイン基板を取り出す所まででした。
今日はメイン基板上の電解コンデンサを交換します。
１．スピーカー端子の確認

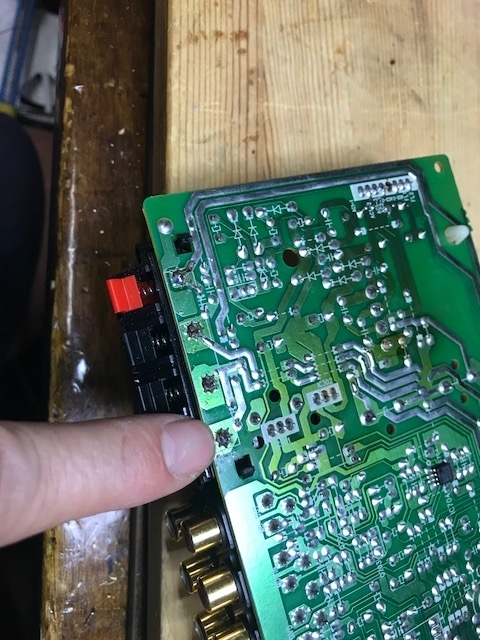

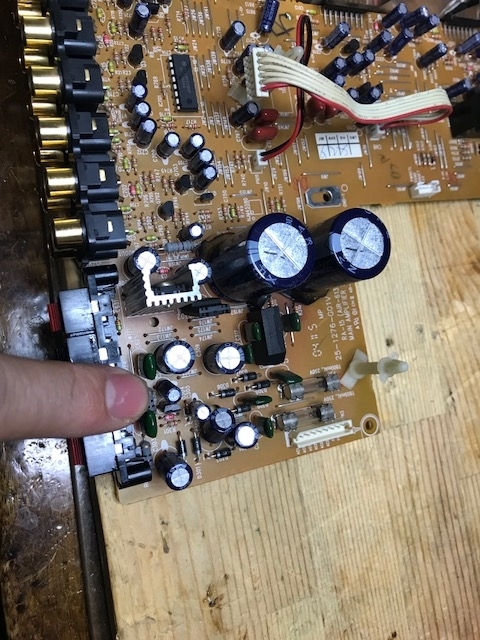

まずは、右側の音が時々でなくなるというのでスピーカー端子の根本を調べてみました。
すると右側の端子の根本に少しはんだのクラックが・・・・。原因はおそらくここです。

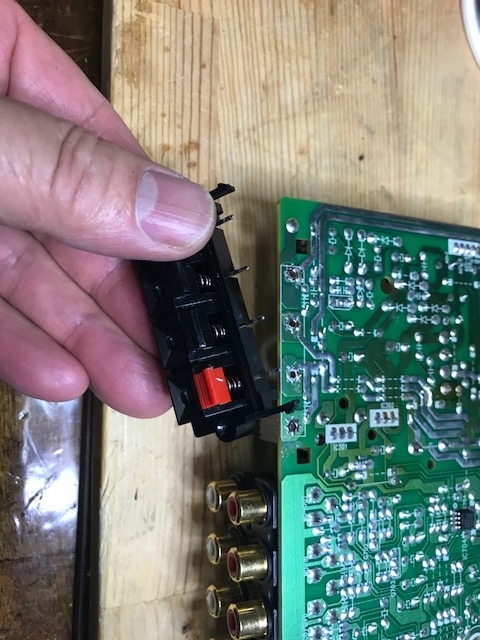

スピーカー端子を外し、状態を確認しましたが大丈夫の様です、

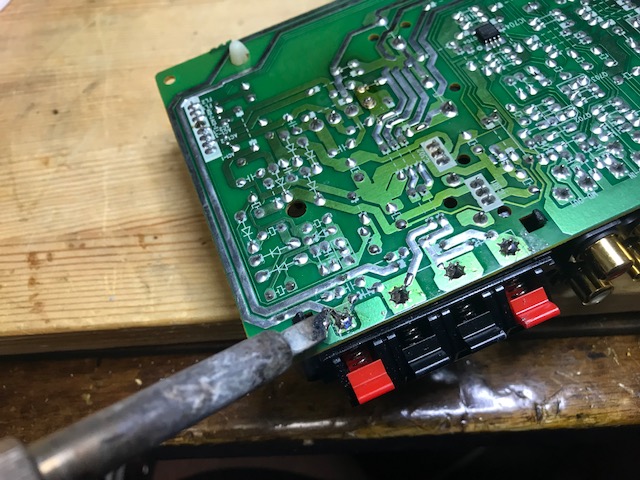

再度この端子をはんだ付けします。
２．コンデンサの交換
スピーカー端子の再半田が終了したので、今度は、電源部の電解コンデンサを交換します。
１）100μF

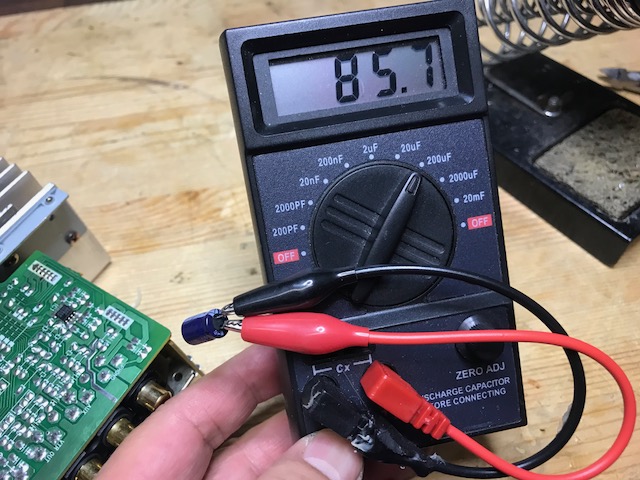

まずは100μFの電解コンデンサを取り出し値を確認します。
結果、電解コンデンサの容量は85％までダウンしていました。

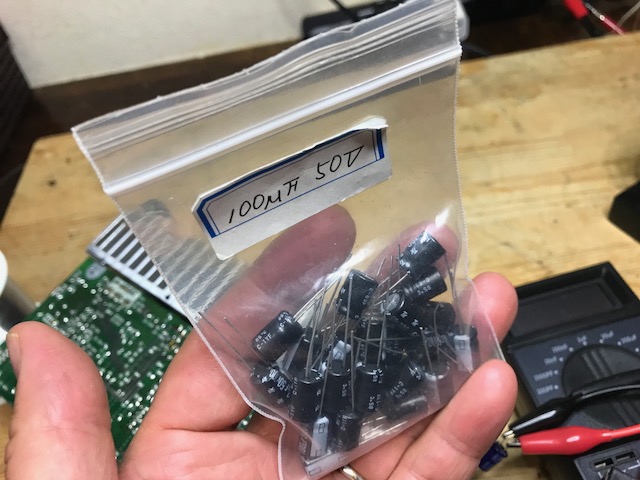

これを新しい100μFの電解コンデンサに交換します。

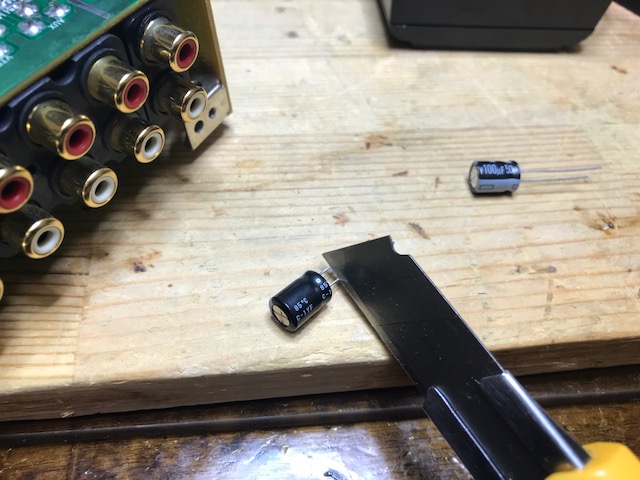

ちゃんと一つ一つ足を磨いてはんだ付けします。

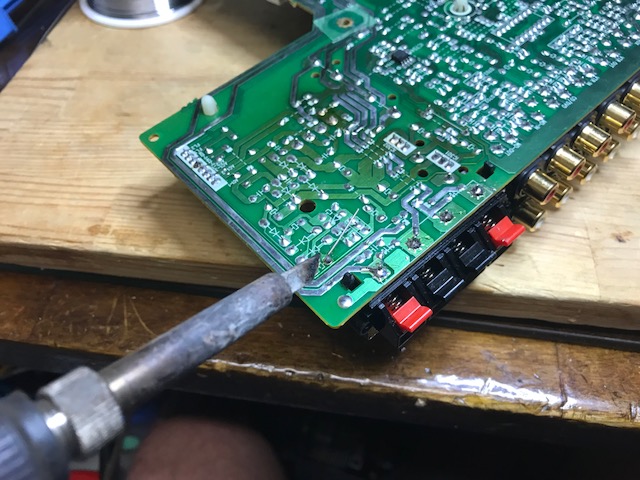

そして、部品をはんだ付けします
２）10μF

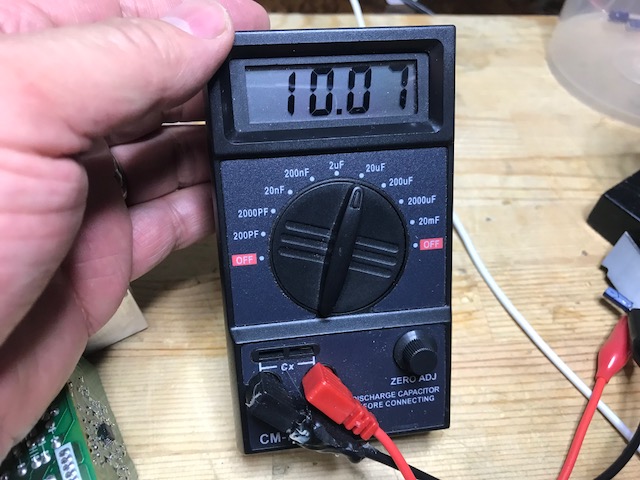

10μF大丈夫でしたが、交換します。

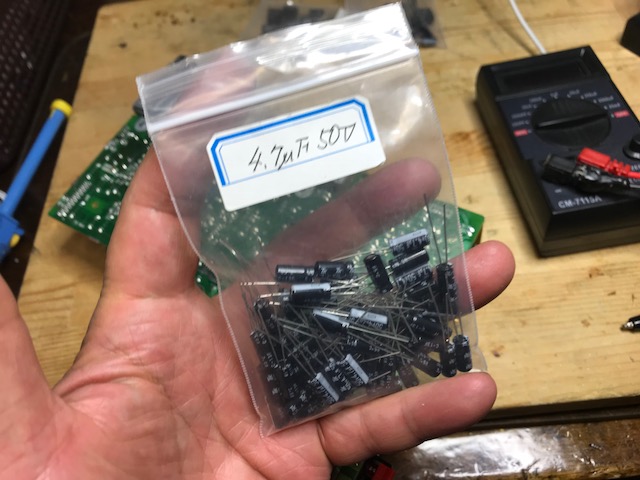

３）4.7μF
電源部の4.7μは、若干容量が下がったようです。

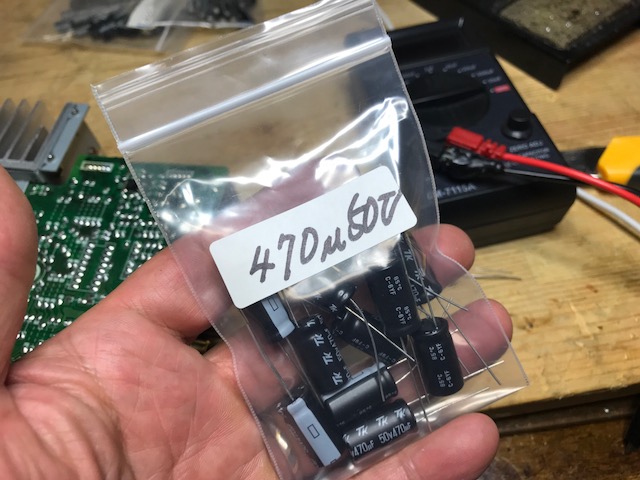

４）470μF

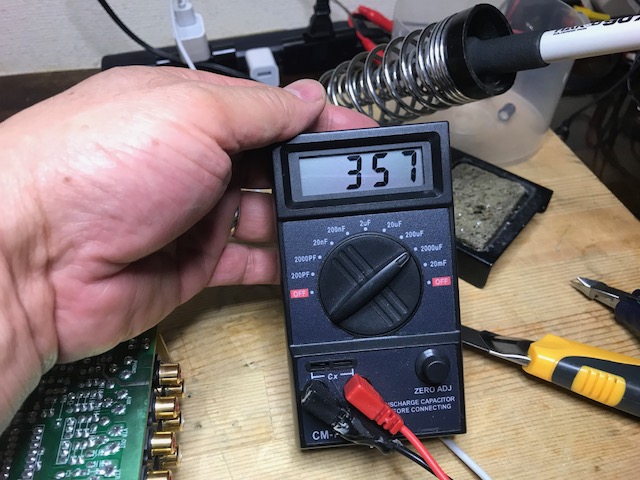

470μFも357μFまで低下していました。

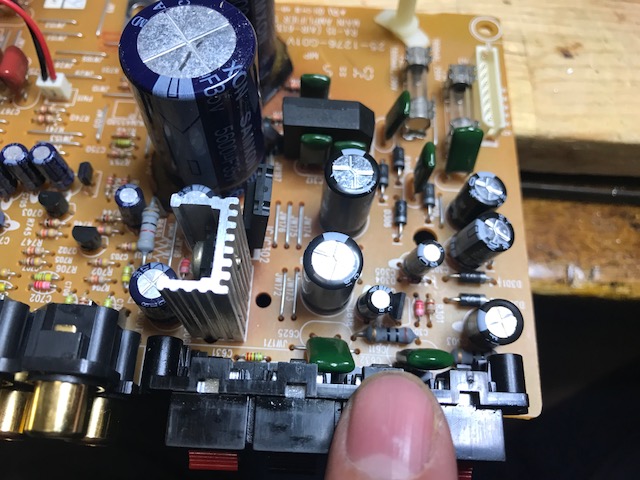

大きな5600μFのコンデンサも容量が15％ほど下がっていましたが、交換部品がないのでそのままにしました。
これで電源部の電解コンデンサの交換は終了しました。
電源部の電解コンデンサは、熱もあったのだと思いますが、ほとんどの電解コンデンサが15％くらい容量抜けが発生していました。
次回は、メイン基板そのものの電解コンデンサの交換となります。
お楽しみに！
