さて、今日は久しぶりに修理ライフに戻ります。
今日の記事は先日から実施している『LINNプリアンプ KAIRNの修理 シーズン７』で－その4－となります。前回の修理でMONO/STEREOの切り替えは直ったので、今回はコントロールパネルのバックアップ電池の交換と電解コンデンサの交換です。
１．バックアップ電池の取り外し

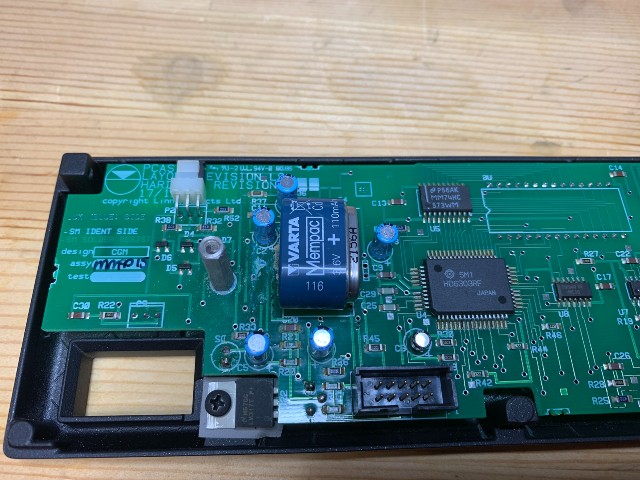

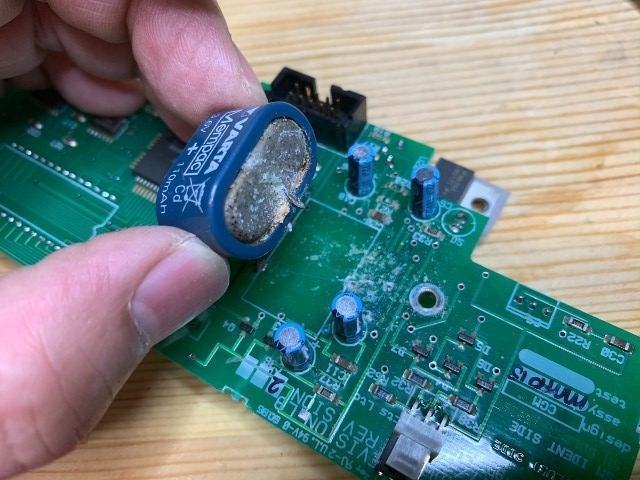

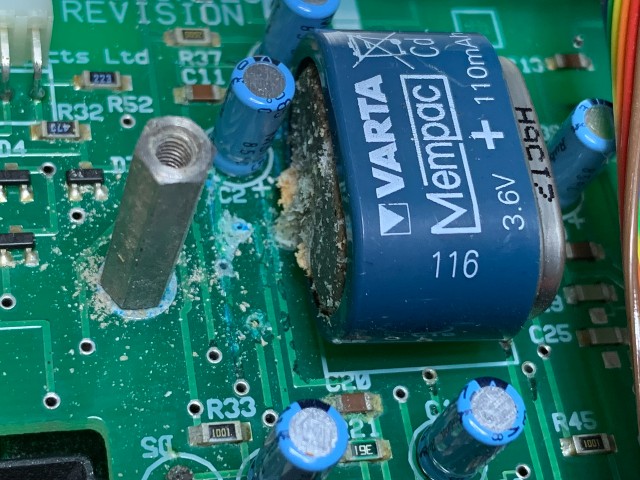

バックアップ電池は液漏れし、基板を腐食させています。そこでこの電池を取り除きます。

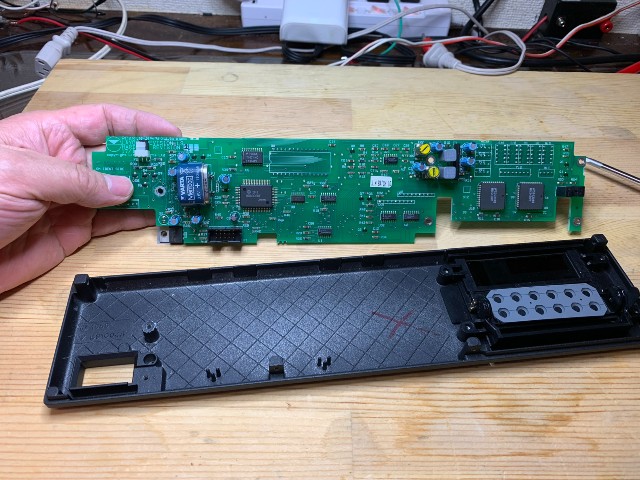

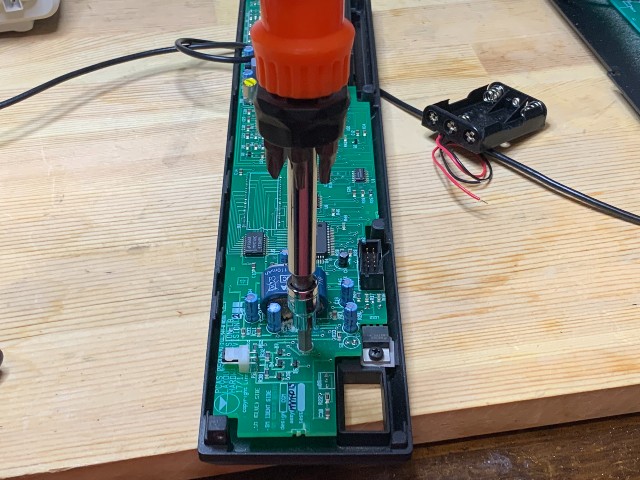

１）基板の取り外し

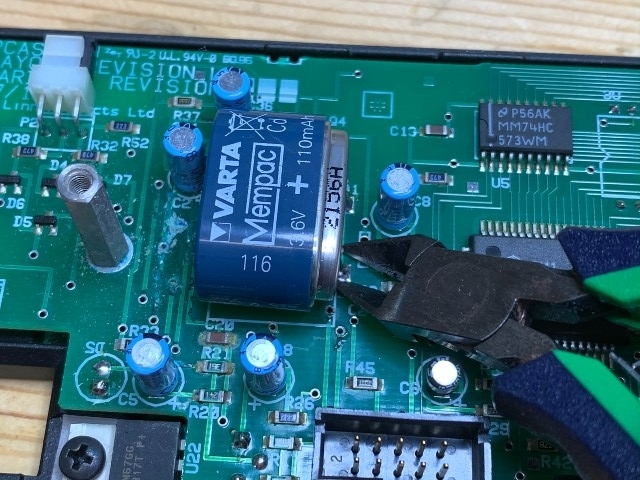

２）バックアップ電池の取り外し
これで、バックアップ電池による、基板の腐食は防げますね。
２．電解コンデンサの除去

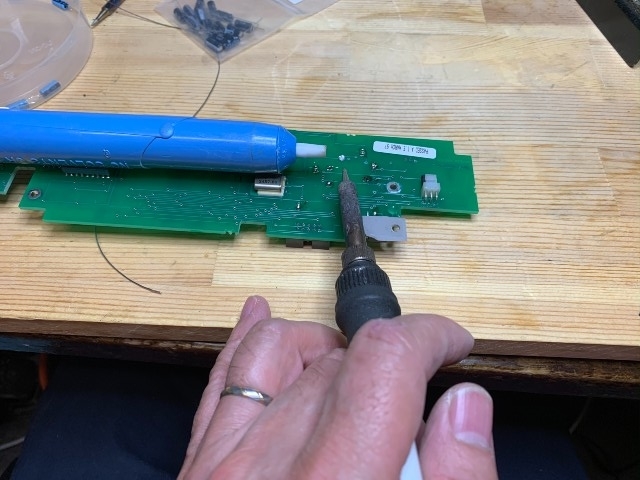

次いで、古くなった電解コンデンサを取り外します。
３．基板の洗浄と腐食防止

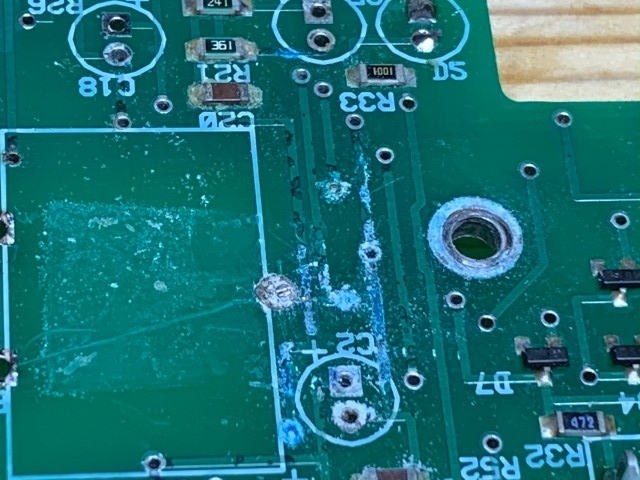

バックアップ電池と電解コンデンサを取り除くと、基板はそこそこ腐食していることがわかります。でも、今までの物とは比べのとはならないくらい軽度です、

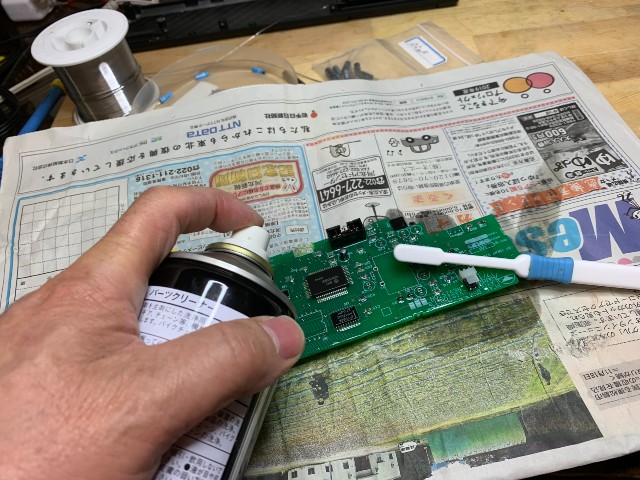

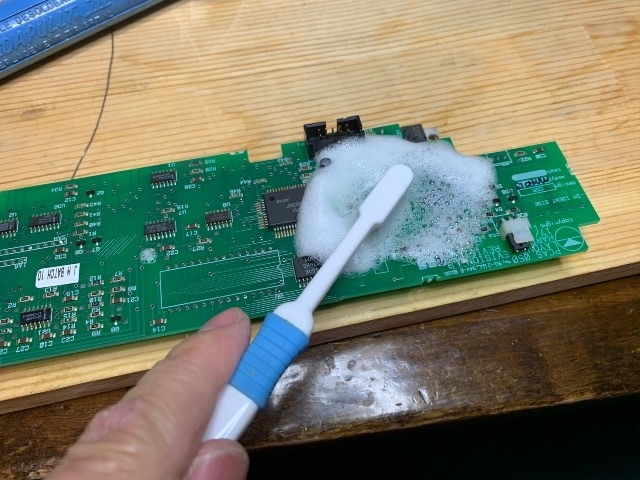

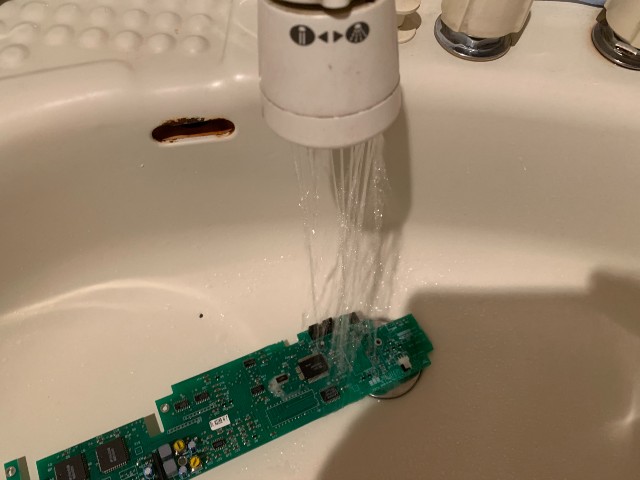

１）基板を洗浄します。
２）腐食箇所を削る

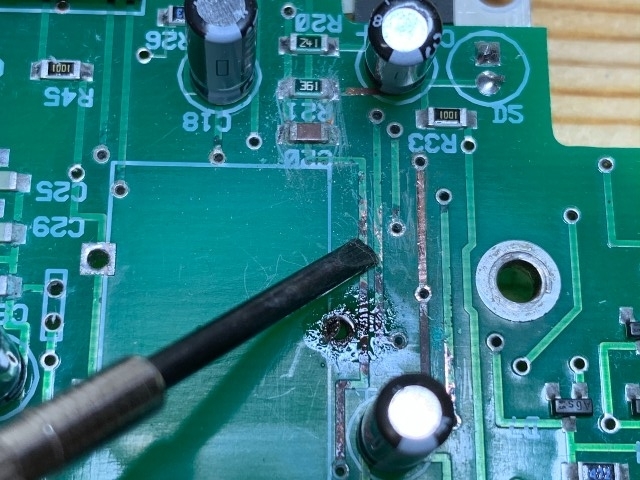

次に、パターンなどの腐食箇所を精密ドライバーで削り取ります。
３）レジスト
削った個所が錆びないように、ニスでレジストします。
これで、パターンの腐食は止まると思います。

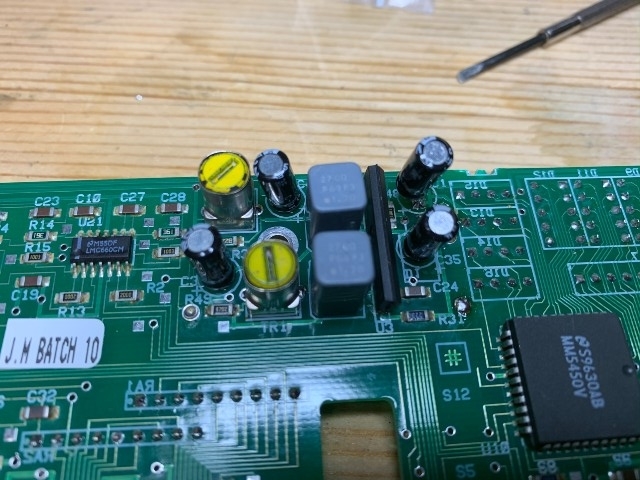

４．電解コンデンサの交換

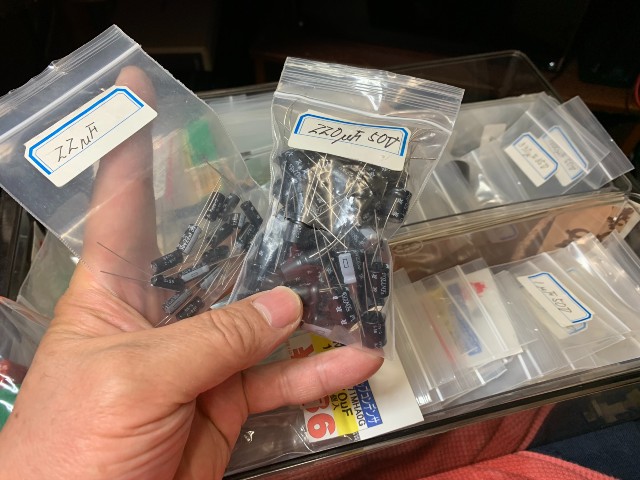

電解コンデンサを取り付けます。Tomは、LINNのKAIRNの修理のために、22μF50Vと220μF50Vの電解コンデンサを沢山常備しています。

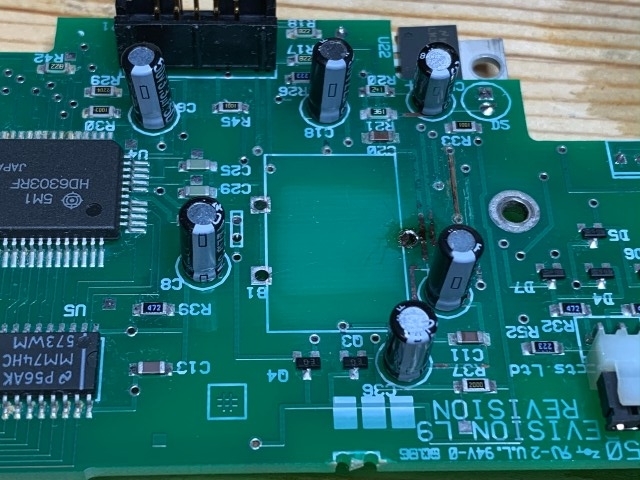

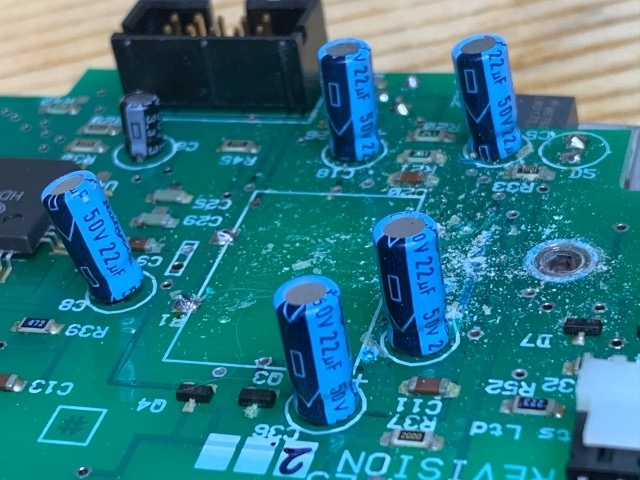

これを取り付けます。コントロール基板は、ほとんどが22μFです。

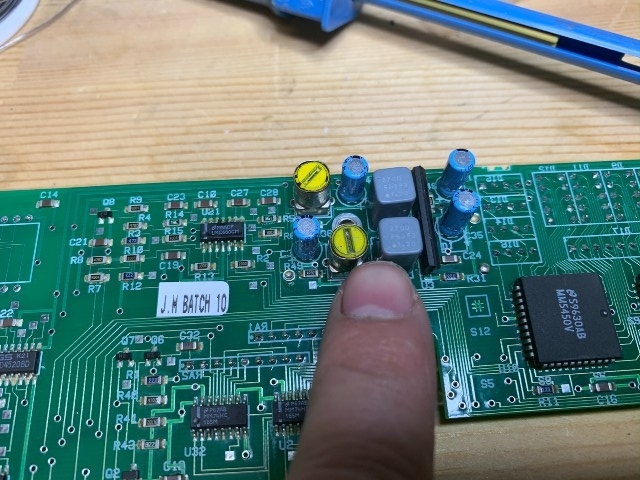

ここも交換します。

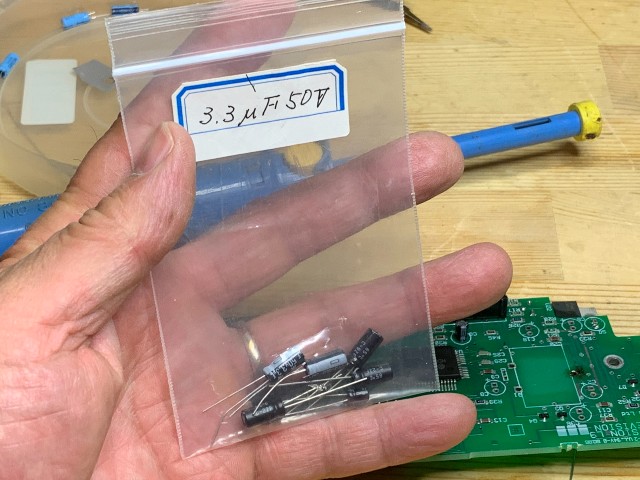

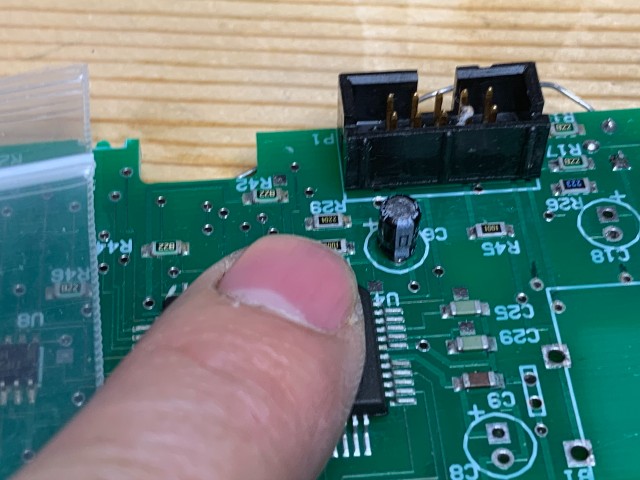

1個だけ3.3μFがあります。これも交換です。

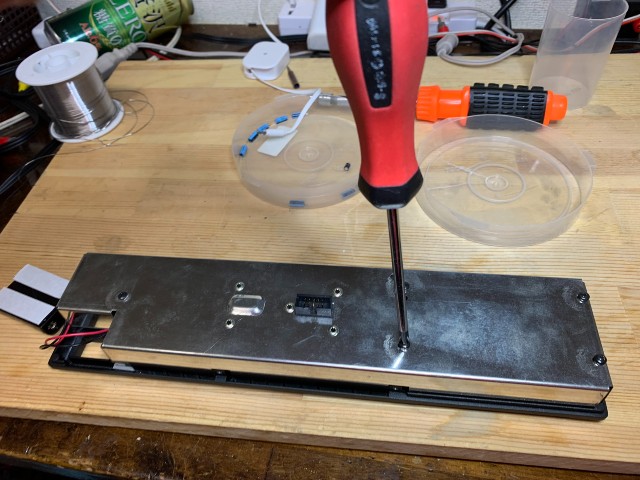

５．新しいバックアップ電池の設置
最後にバックアップ電池を取り付けます。

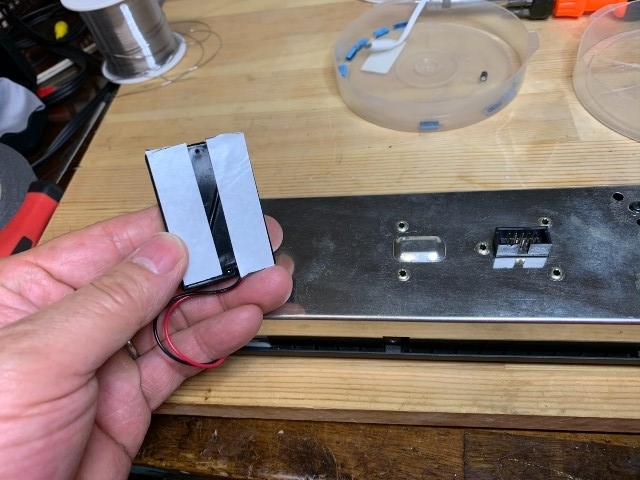

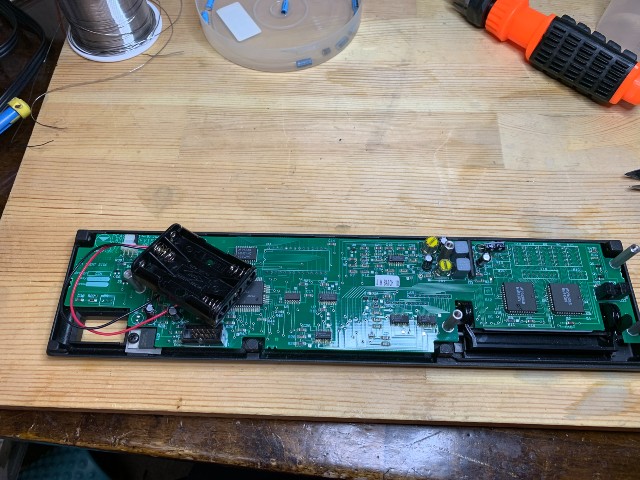

バックアップ電池は、メンテナンスが簡単なように、単４のニッケル水素に変更し、基板が腐食しないように、コントロール基板ユニットの外に取り付けます。
これで、コントロールパネルユニットのメンテナンスは完了です。
次回は、メイン基板の電解コンデンサの交換です。
お楽しみに！
