こんばんは、Tomです。今日の天気は曇りのち晴れ。日中は、夏日の様な気温になりました。でも、明日から暫くはずーっと雨ですね。いよいよ梅雨本番です。
さて、今週は、オーディオライフの話です。４ウェイマルチアンプの構築もいよいよ終盤になりました。
前回は、マルチアンプの為の電源切り替えボックスが完成し、電源ONの時も、電源OFFの時も赤外線リモコンで2台のチャンデバと、4台のパワーアンプの電源を順次ON、OFF出来る様になり、安全になりました。
１．停電時の問題対策
しかし、停電時は全ての電源が同時に切れてしまいます。そこで、万が一停電になってもスピーカーが壊れない様にするために、Midホーン(2450J）、ツイーター（2402）、スーパーツイータ（2405）に10μFのフィルムコンデンサをシリーズにとりつけます。

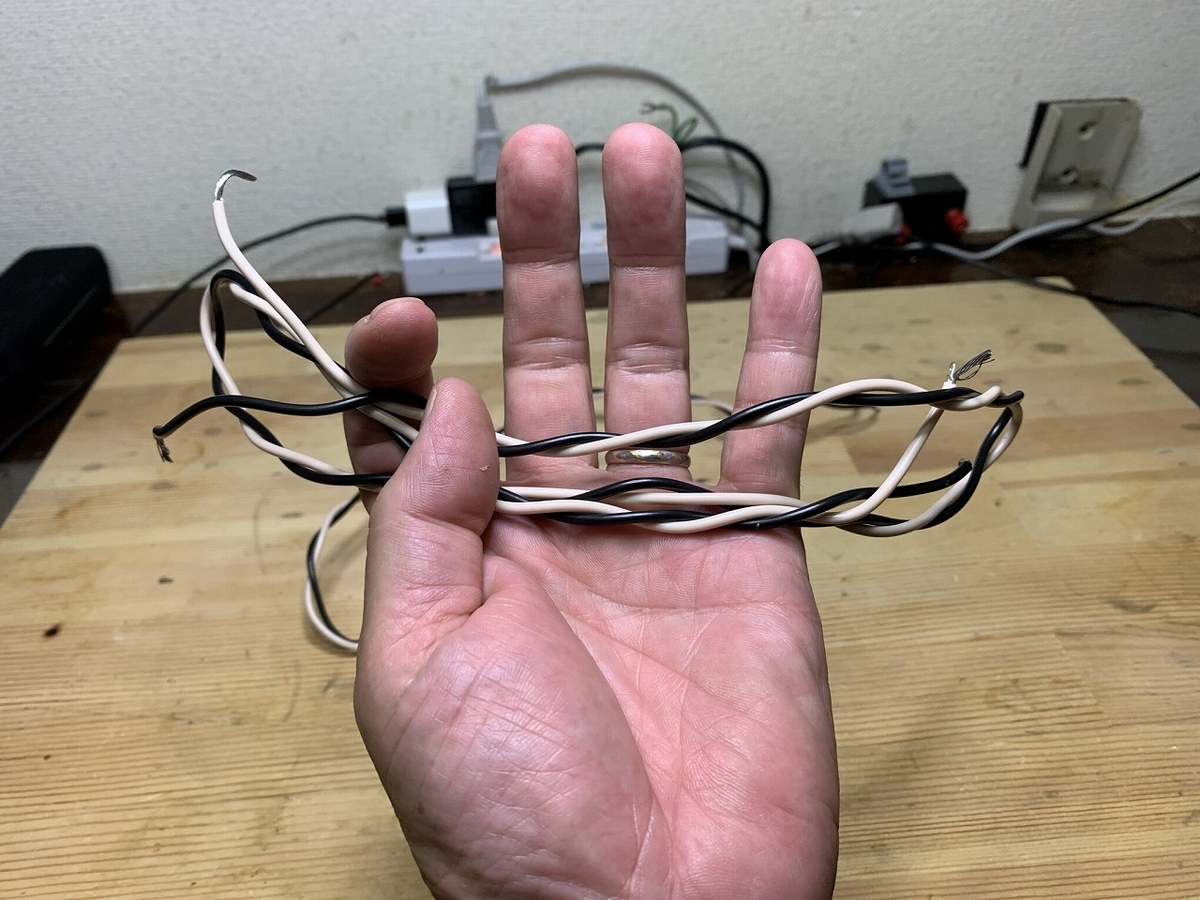

ハーネスは余っていたベル電のスピーカーケーブルです。
２．フィルムコンデンサにハーネスをはんだ付けする。

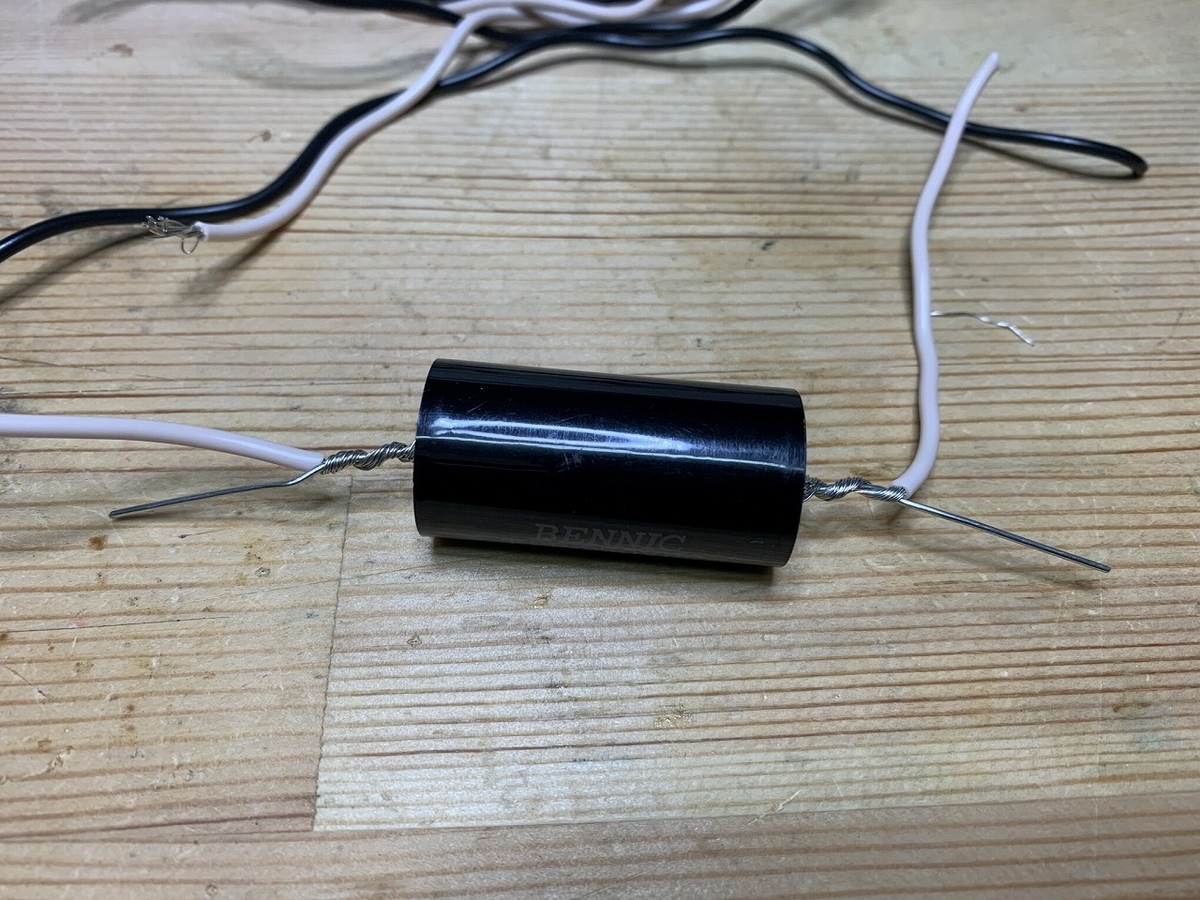

それでは、さっそくフィルムコンデンサにハーネスをはんだ付けします。

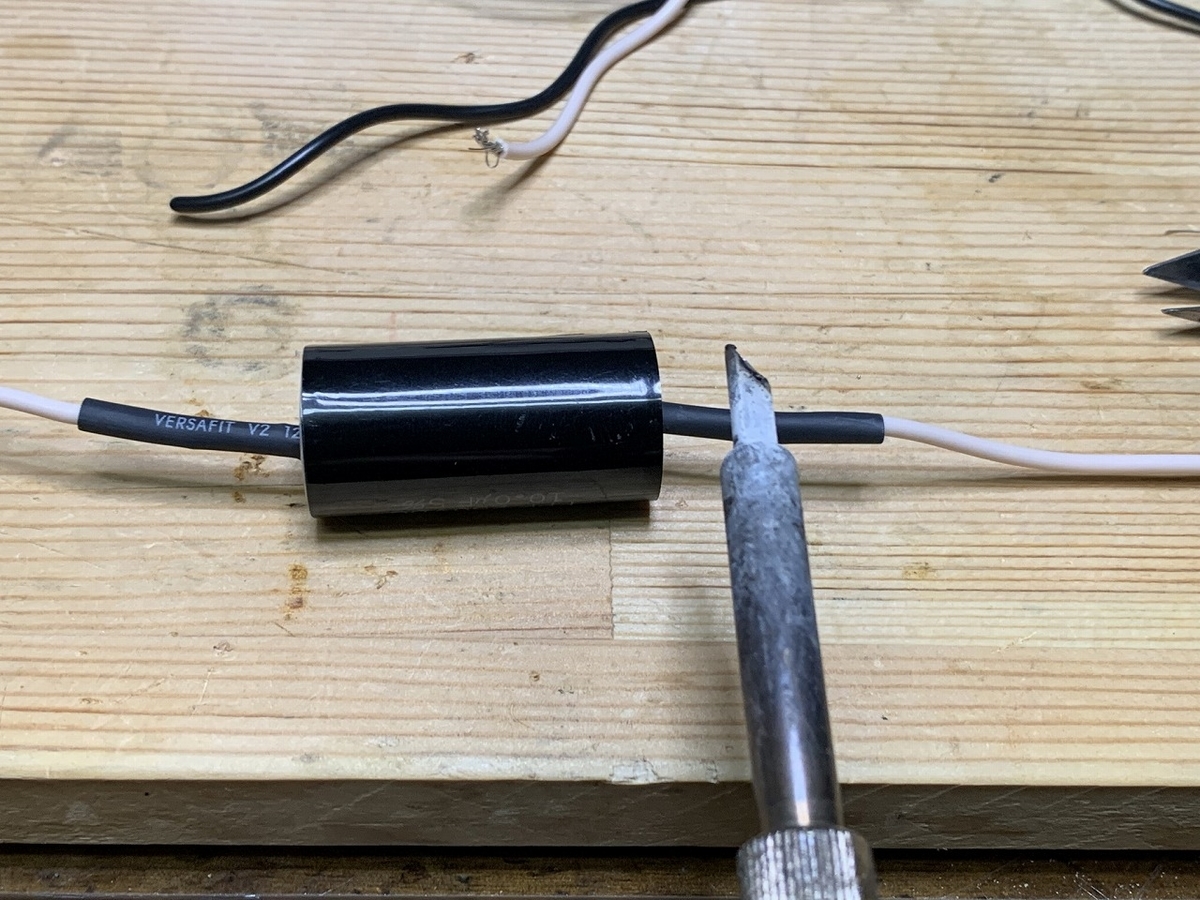

熱収縮チューブをかぶせてはんだごてで収縮させます。

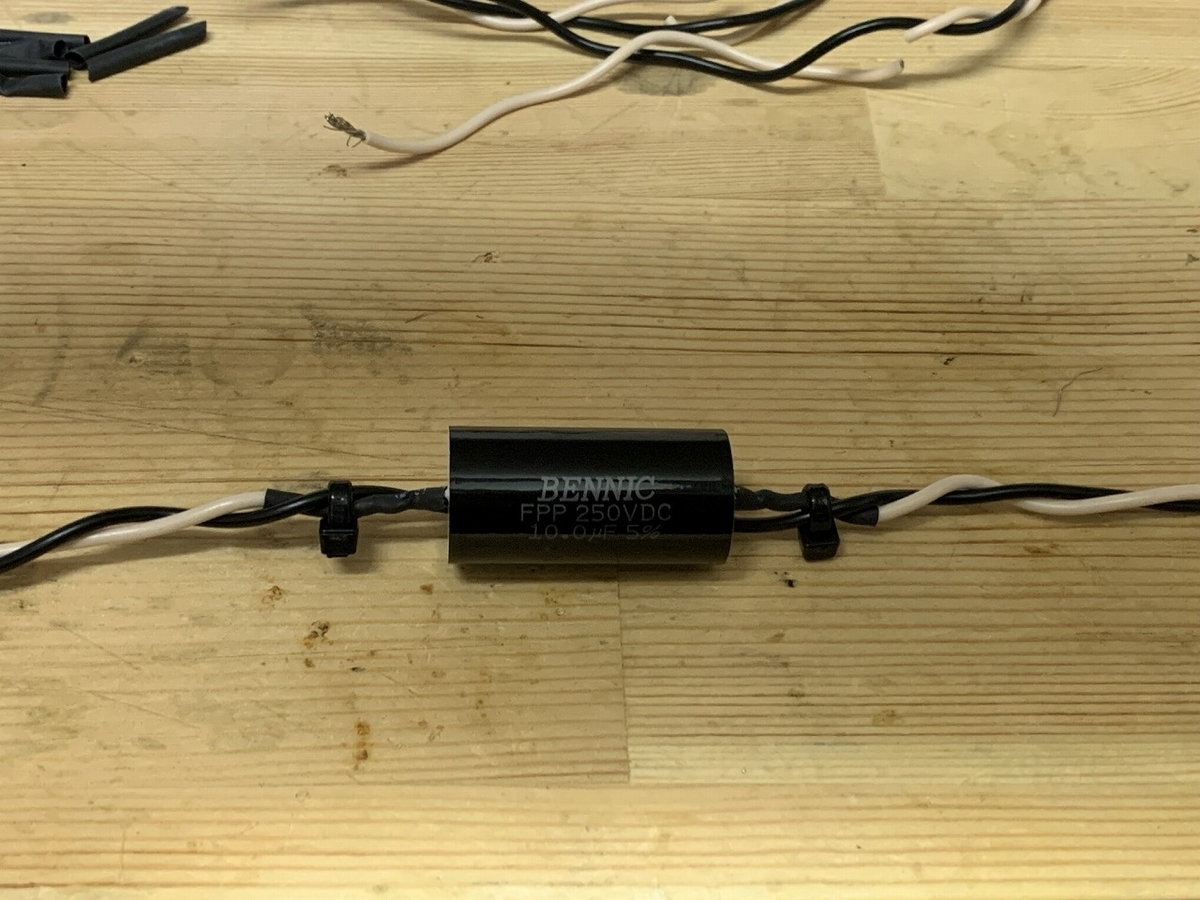

最後に結束バンドで固定して完成です。
３．コンデンサの設置

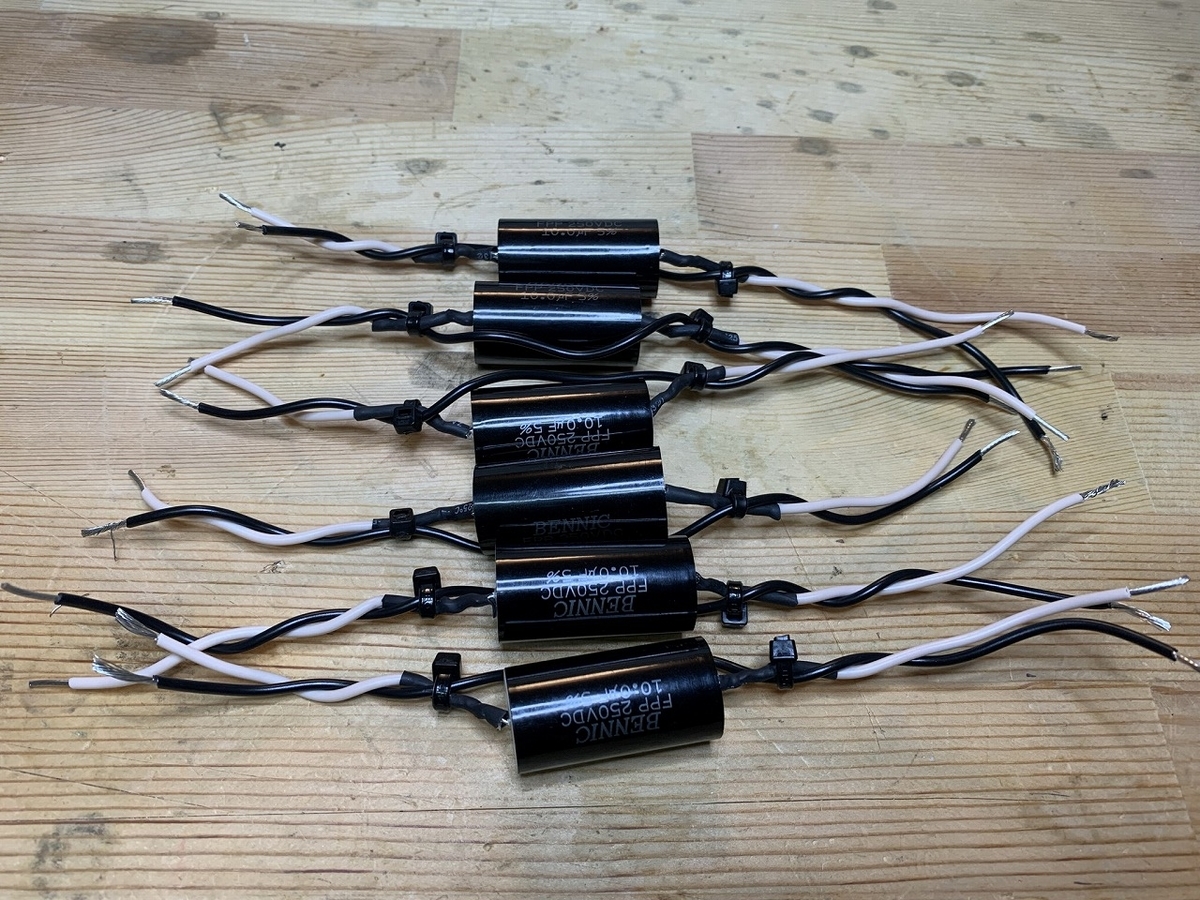

さあ、コンデンサユニットが出来がりましたので、スピーカーに取り付けます。

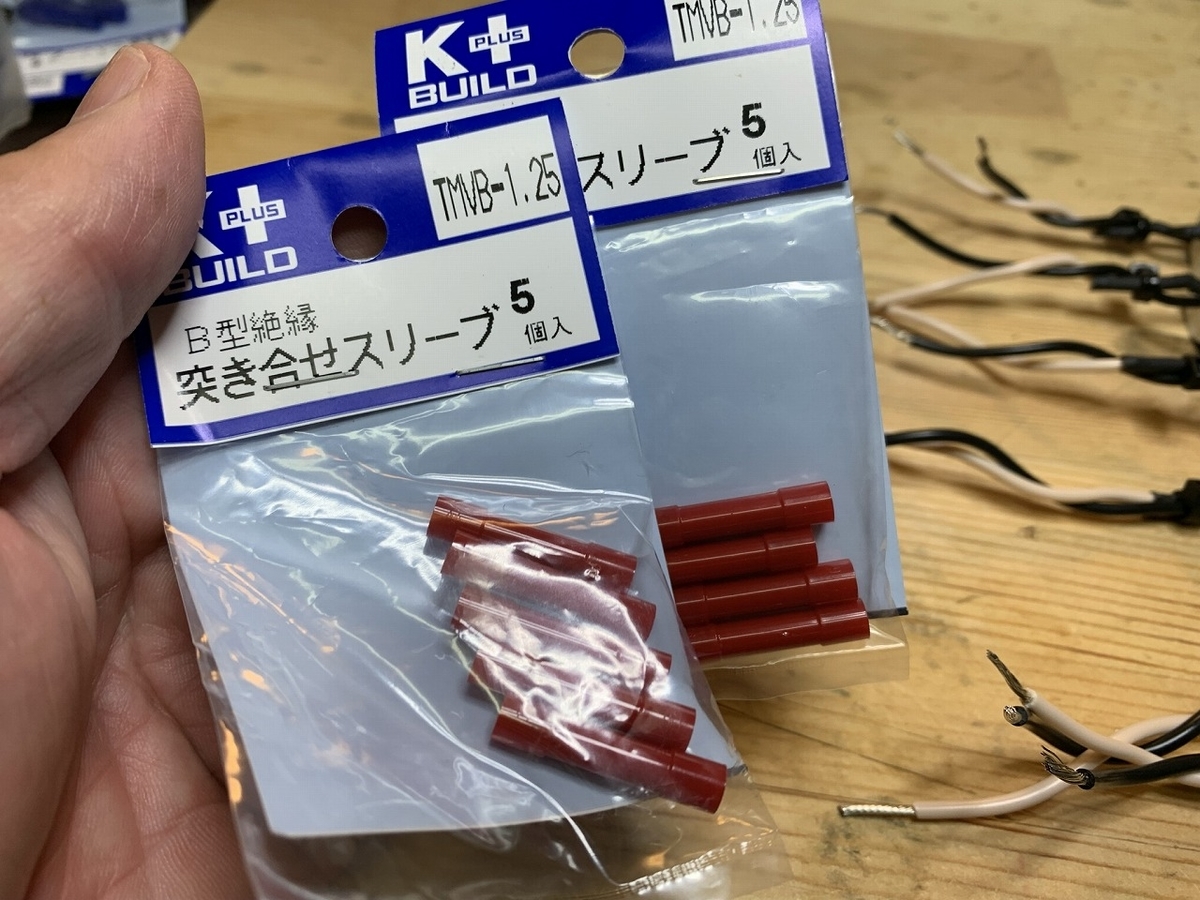

１）固定用圧着スリーブ

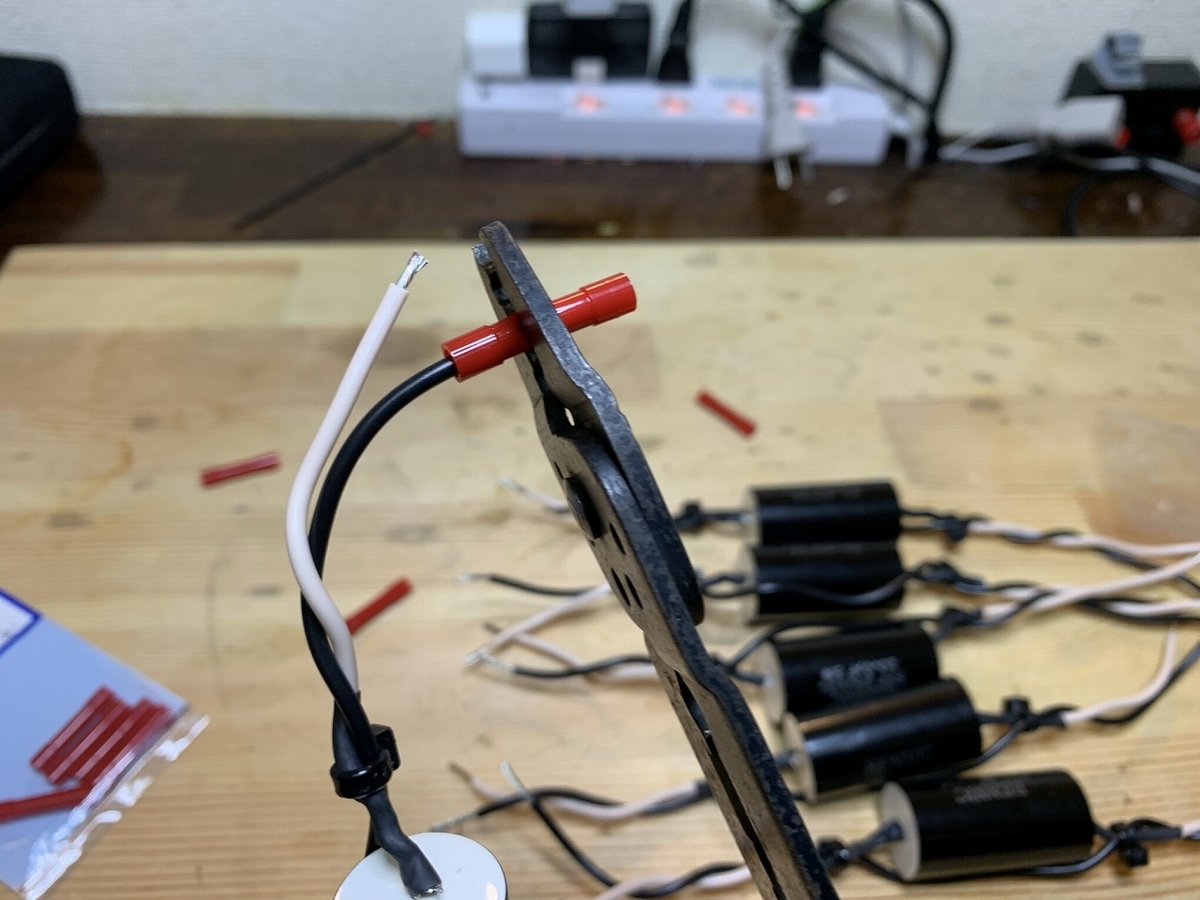

スピーカーケーブルとの接続は圧着スリーブを使います。
２）圧着でつなぐ

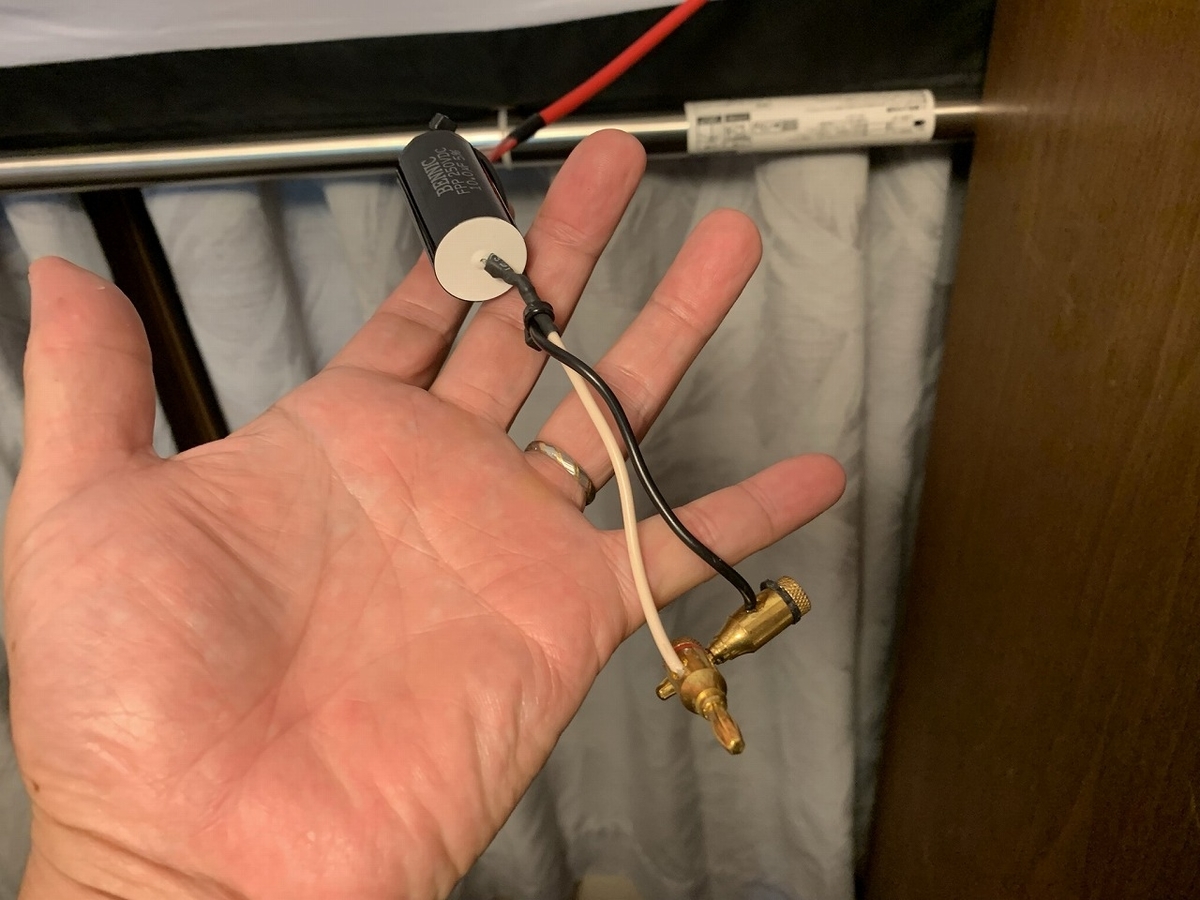

３）バナナプラグをつけて完成

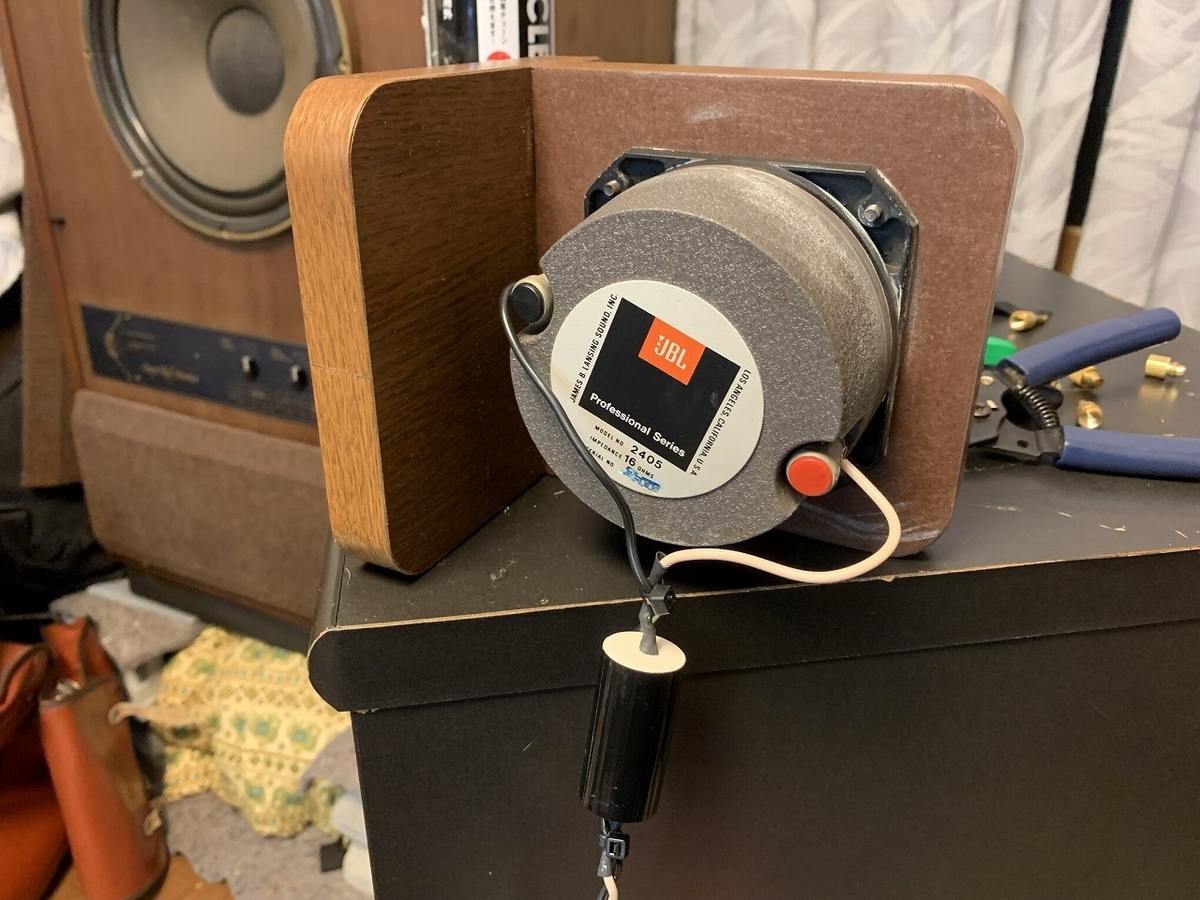

４．スピーカーに取り付ける
５．動作確認

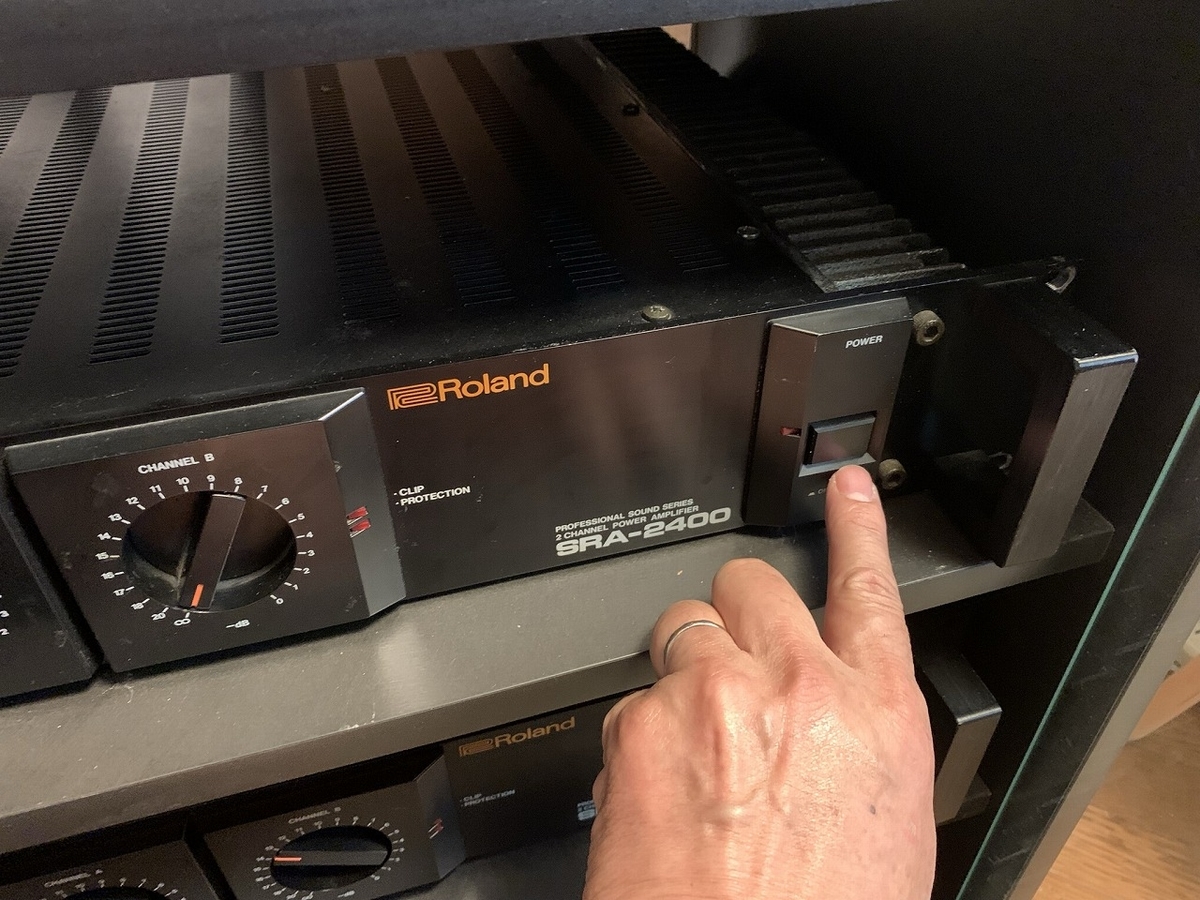

いよいよ4ウェイシステムの火入れを行います。
2台目（上側）のチャンデバの電源が入りました。
そして、スーパーツイーターの電源も投入します。
これで、システム上の４ウェイマルチアンプが完成しました。
いよいよ次回は最終回、4ウェイシステムのクロスオーバー周波数の設定とツイーターとのバランスの調整。そして、スピーカーのセッティングを行い完成させます。
お楽しみに！
