さて、先日から行っているDynaBookの修理は、もう−その１４−になってしまいました。昨日の修理で直ると思ったのですが、ダメでした。それにしても、どうして同じ個所が壊れるんでしょうね。
１．BIOSのEEPROMの端子の信号確認

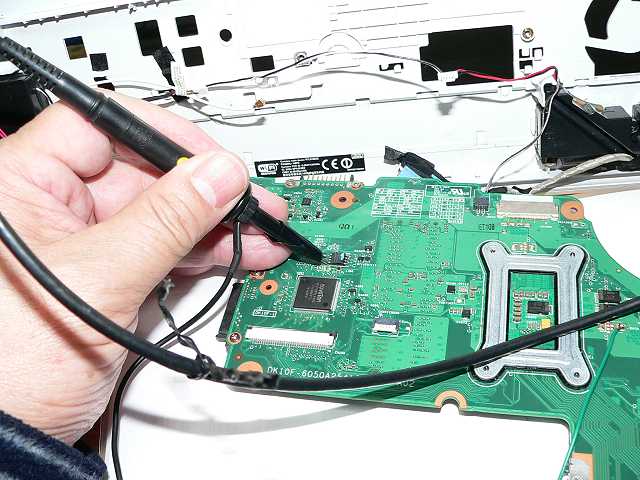

まずは、BIOSのEEPROMの端子の信号を確認します。

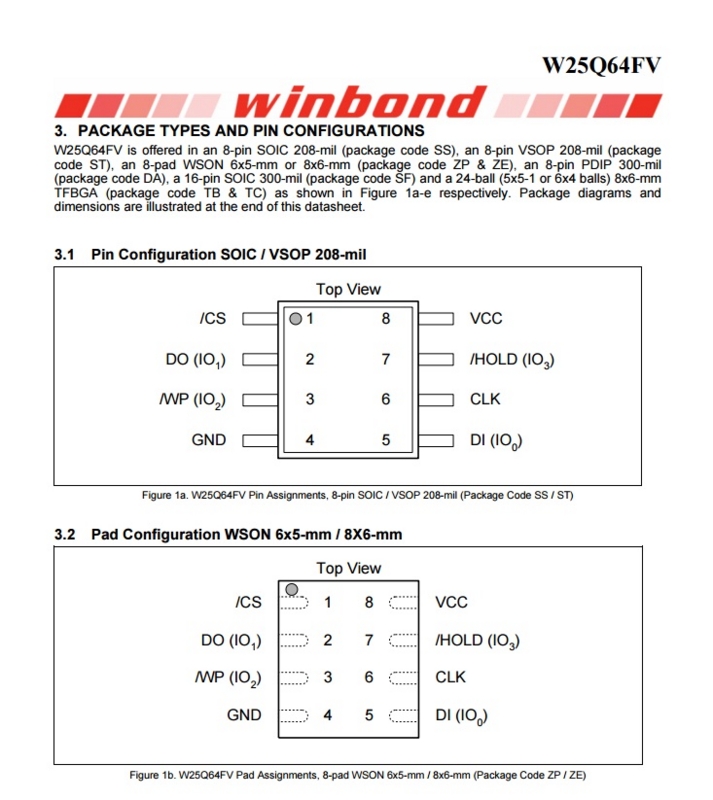

もう一度、データーシートを見ながら、電源をONした時の状態を見ます。

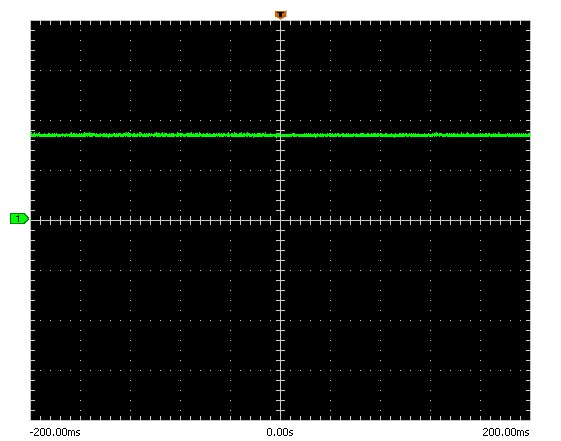

１）1番ピン：/CS

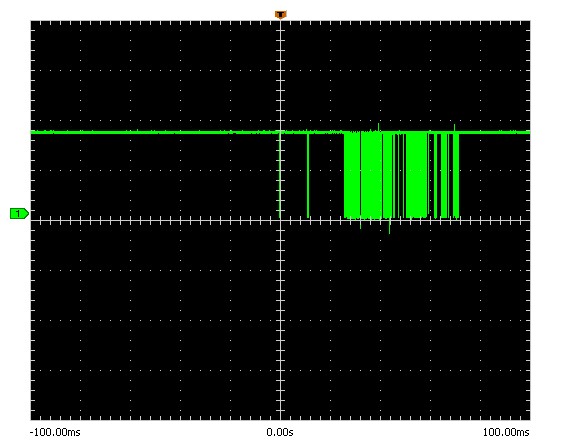

２）２番ピン：DO

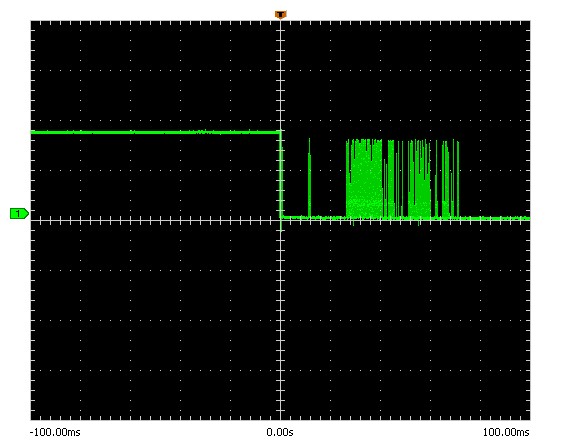

３）３番ピン：/WP
４）４番ピン：GND

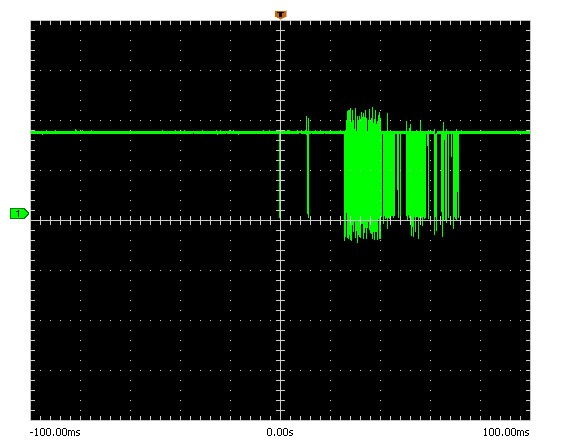

５）５番ピン：DI

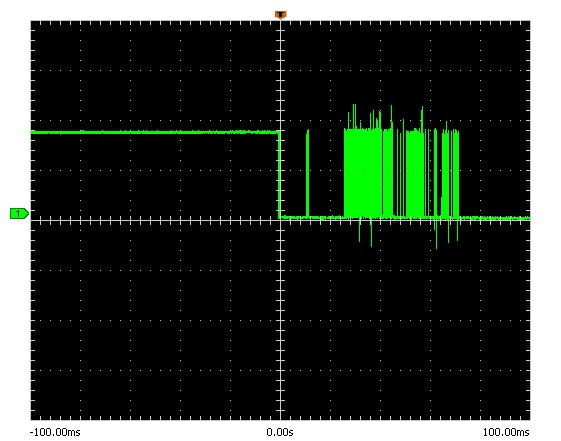

６）６番ピン：CLK
６）７番ピン：/HOLD
９）８番ピン：Vcc
２．CPUの電源を観測

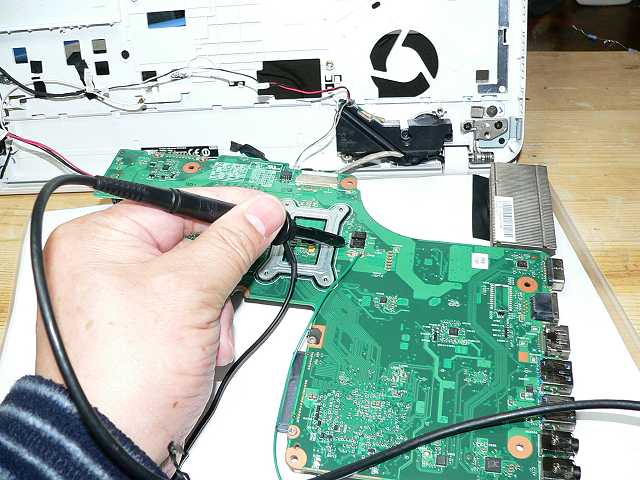

次にCPUの電源を確認します。

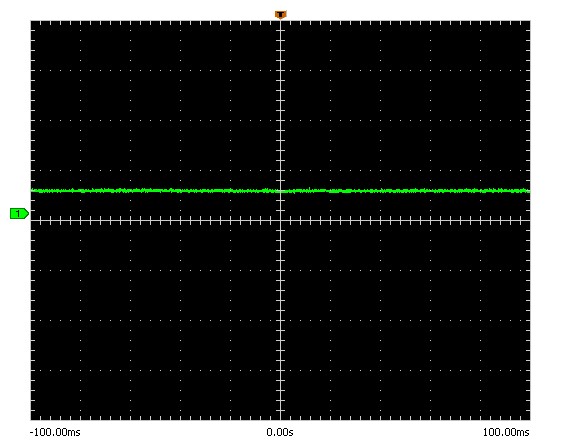

CPUの電源は、1.5Vでした。
とにかく、BIOSは、最初クロックは入り、その他の諡号も確認出来ましたがその後すぐに信号がなくなるという状況で、止まったままでした。
これでは動きませんね。何が悪いんだろう？
