こんばんは、Tomです。3月の初旬ですが、先週末からだんだん気温が上がってきており、本日の最高気温は、なんと17℃でした。今週は更に暖かくなるようです。春が一気に訪れますね。
さて、ここの所アグリライフの話が多かったので、今日は久しぶりに修理ライフの記事です。
今日の話は、『LINNのプリアンプ KAIRNの修理』の話です。先日、ブログの読者の方から、修理の依頼を頂きました。LINNのKAIRNはとても良いプリアンプですが、バックアップ電池の液漏れで、自滅してしまうのです。メーカーではもう修理してくれないので、もったいないのです。従って、修理をお受けしました。Tomは、自分のKAIRNも含めもう10台くらい修理しました。
１．修理依頼品のKAIRNの動作確認

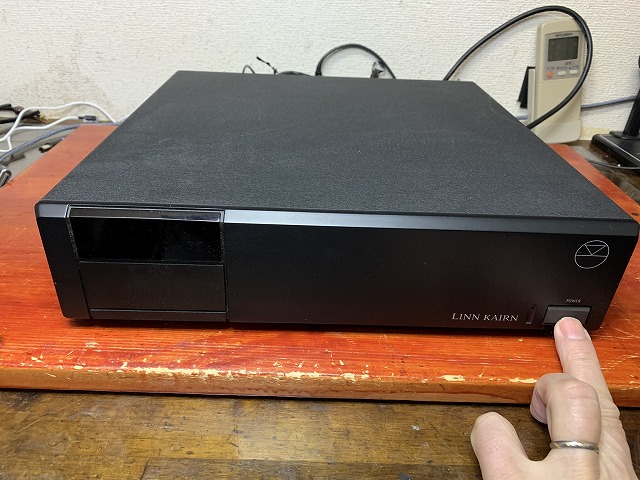

これが今回修理の依頼を頂いたLINNのプリアンプKAIRNです。非常にコンパクトなプリアンプですが、これで当時44万円位したアンプで、音の完成度は群を抜いています。このアンプは、結構綺麗にご使用されている様ですね。
早速動作確認を行います。
電源ON！
電源ONと同時にパネルのインジケータがエラー表示になります。この故障は、バンクアップ電池の液漏れでコントロール基板が腐食していまい、最後はコントロールが出来なくなってしまいます。
２．バラシ
それでは早速ばらします。

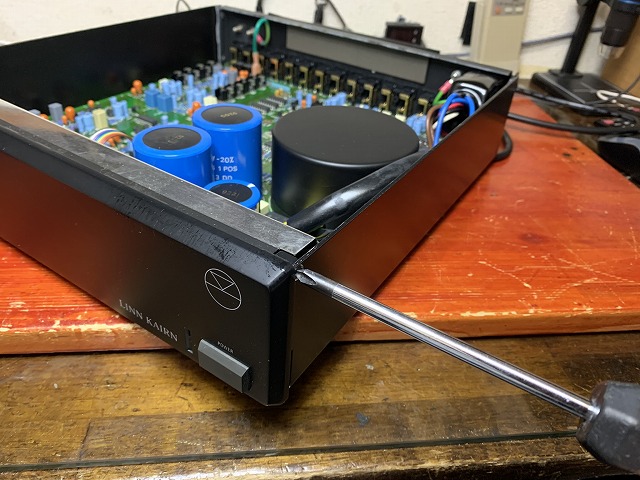

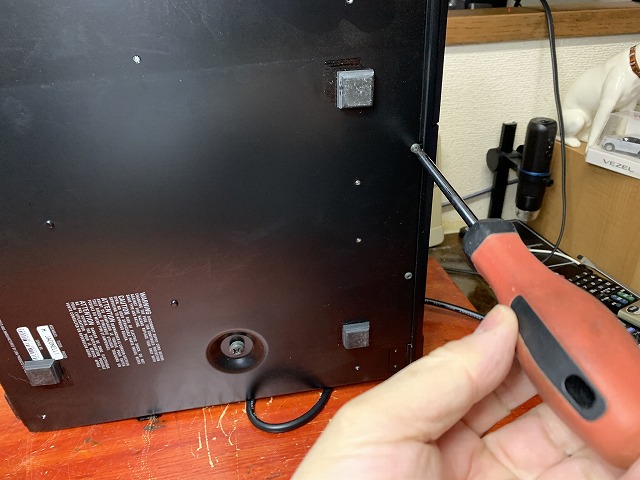

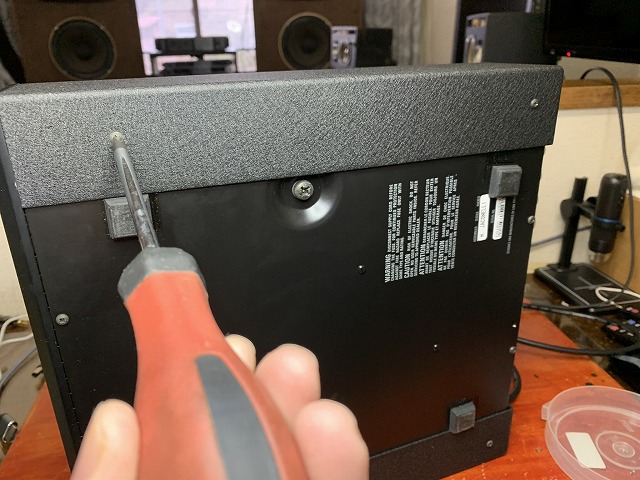

１）TOPカバーのバラシ

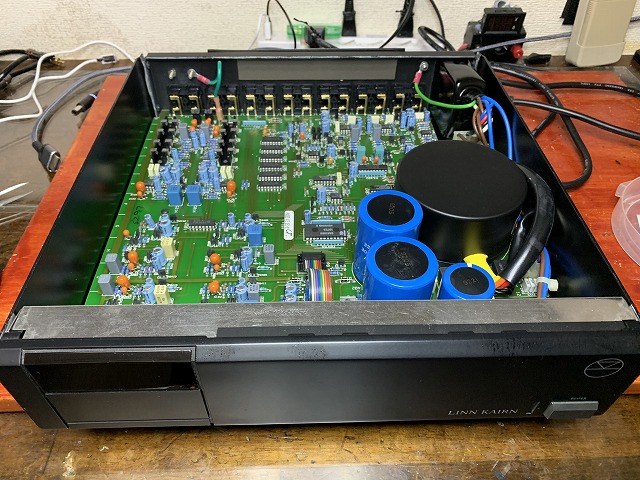

中もとても綺麗な個体ですね。

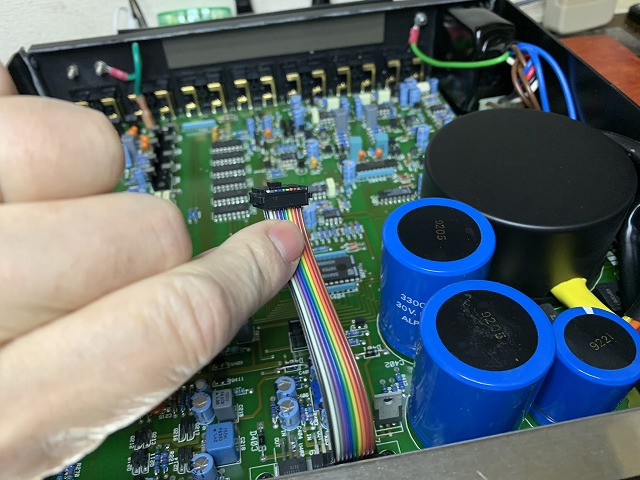

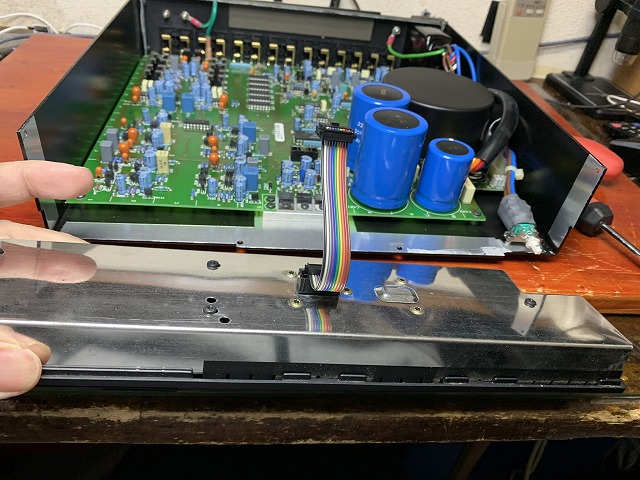

２）フロントパネル取り出し
本体からフロントパネルユニットを取り出します。

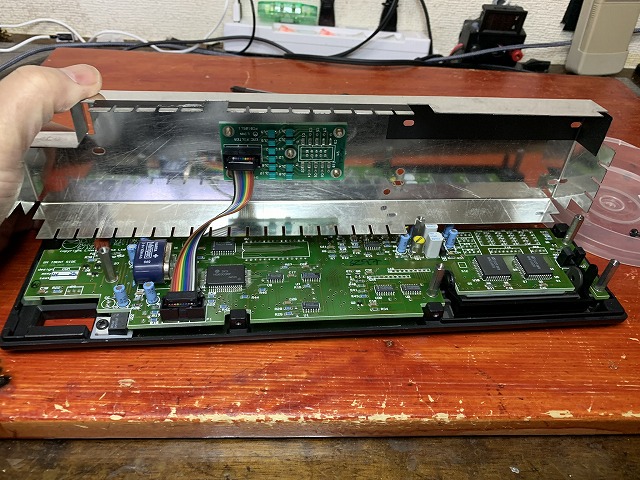

３）フロントパネルユニットのバラシ
フロントパネルユニットをばらして、コントロール基板を取り出します。
基板が見えてきました。

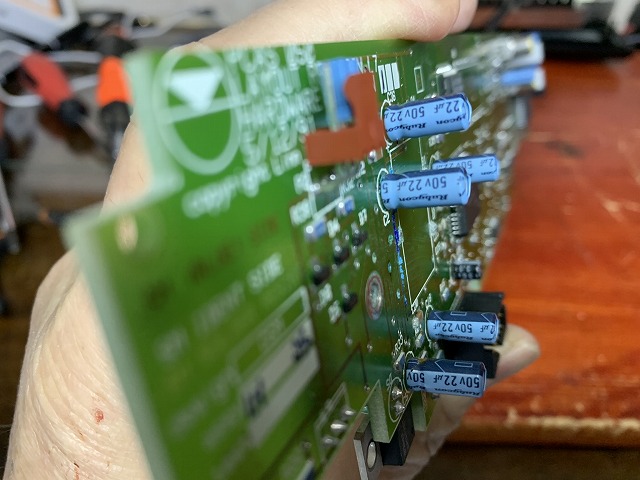

４）基板を観察

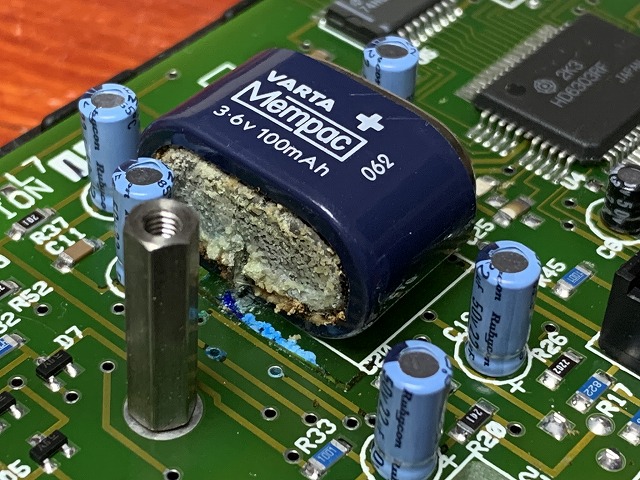

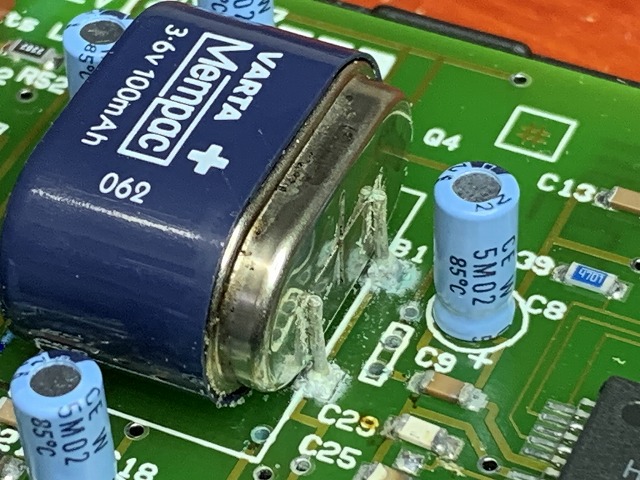

予想通りバックアップ電池が液漏れして、粉を拭いています。でも、基板の腐食程度は割と軽いと思います。

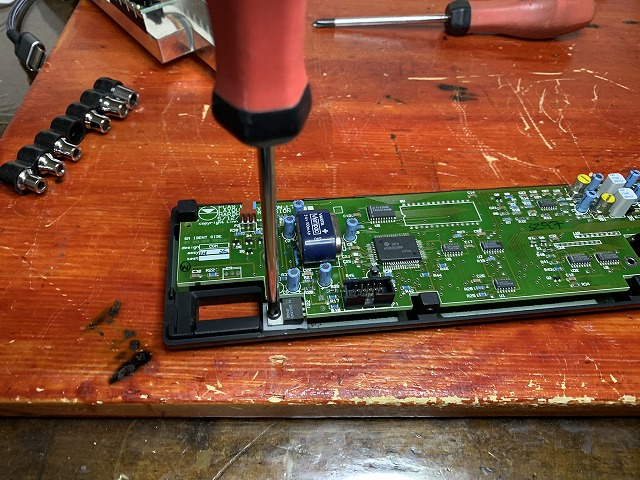

５）基板の取り出し
これで基板を取り出しました。
３．バックアップ電池との取り出し
いくら程度が軽いと言っても、大抵基板のパターンが腐食していますので、バックアップ電池と電解コンデンサを取り外します。

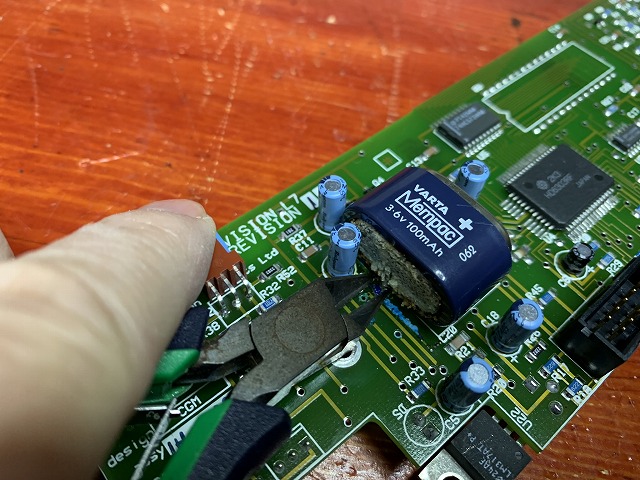

１）バックアップ電池の取り出し
２）基板の腐食の確認

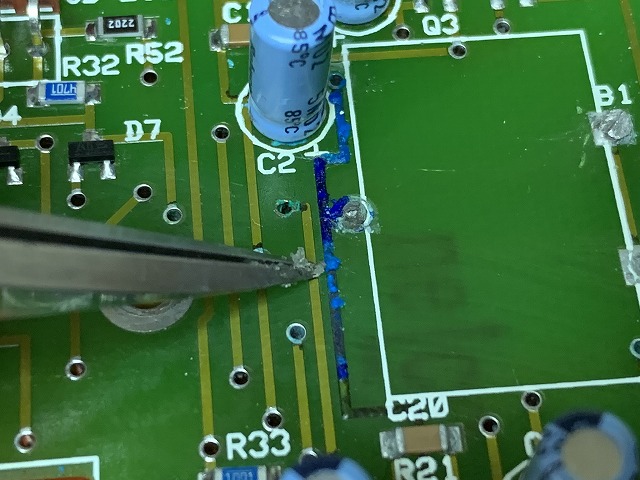

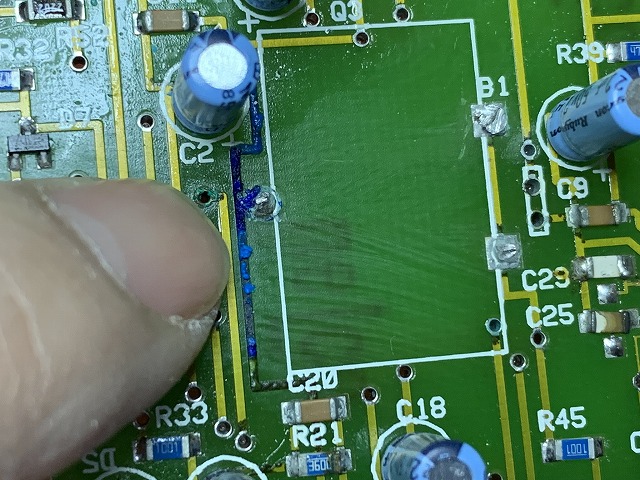

電池を取り出してみると、やはり結構基板の腐食がありますね。

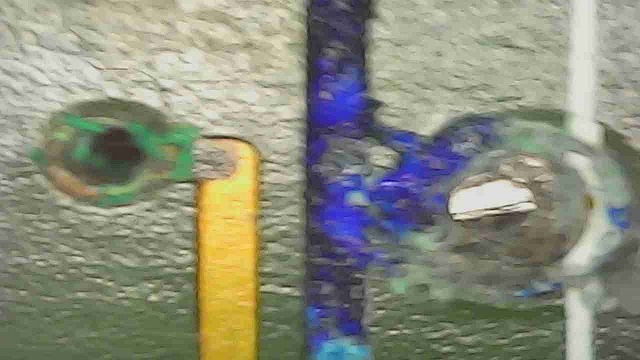

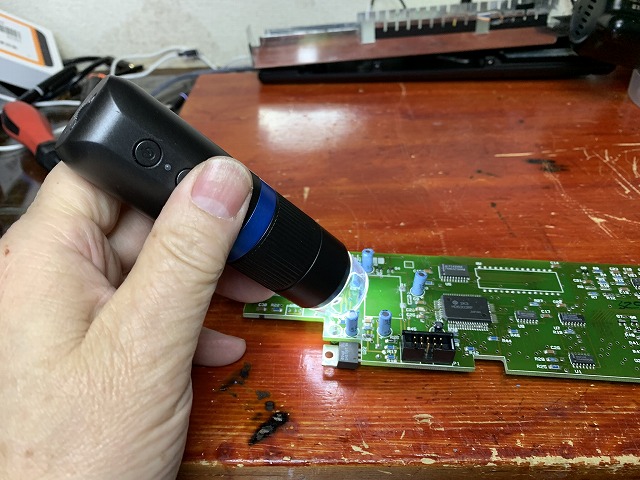

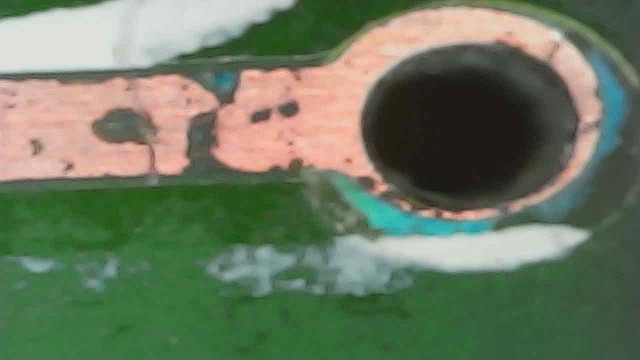

３）マイクロスコープで確認

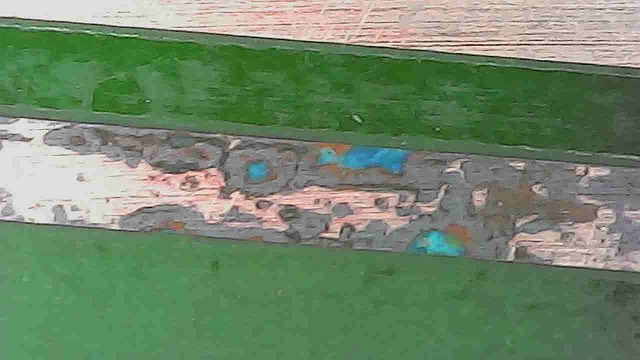

首の皮一枚で繋がっていますね。

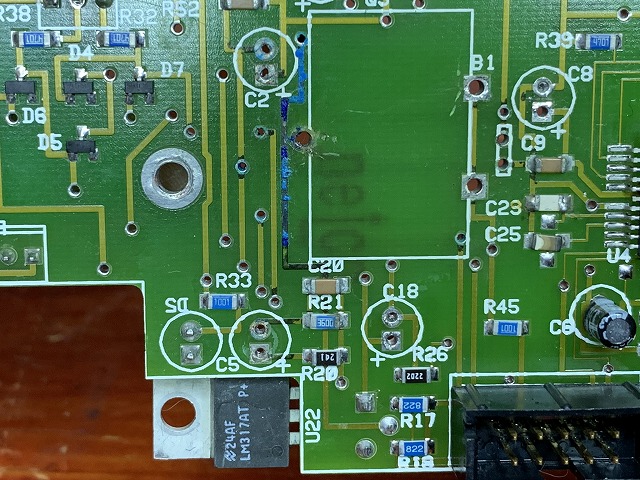

４）電解コンデンサの取り出し
電解コンデンサを取り出します。
半田吸い取り器を使用するので、すぐに取り出せます。

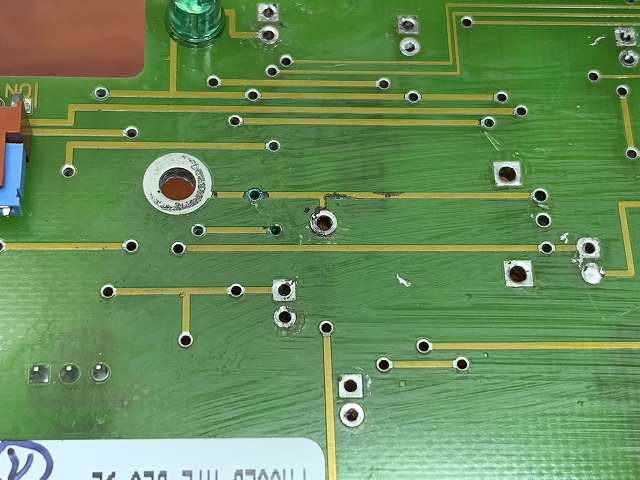

取り出した後は、基板を洗浄します。
今日の修理のレポートはここ迄です。
明日は、基板を修復します。
お楽しみに！
