さて、今日は今年初のオーディオライフの記事です。
昨年末、TomはVRDS-10のマスタークロックをTXCOに変更してみました。
最近、デジタルオーディオは、音質向上の為に、高精度のマスタークロックを外部クロックを入力させることで、発振器のジターを減らし、音質を向上させるというのが流行っているようです。
そこで、Tom家のDACもクロックの精度を高め、音質向上が出来るかをトライしてみようと思っています。
１．Tom家のDAC（DAコンバータ）
我が家のシステムのDACは、中華製のDACですが、ES9038Proチップを搭載したものです。
でも、2021年製ですので、今流行り10MHzの外部クロックの入力コネクタがありません。当然ですね。
２．DACの内部の確認
Tomのうっすらした記憶では、このDACのマスタークロックは、10MHzだったのでは？と思っていましたので、10MHzの高精度外部クロックを注入すれば、更に音質の向上が目指せるのでは？と思っていました。
１）DACの内部
これが、Tomの中華製DACです。FBのお友達のE川さんから教えて頂き、2021年にMARANZのNA8005を売り飛ばし、AliExpressで購入しました。
電源は、左右独立のトロイダルトランスを搭載し、DACはES9038Proチップを搭載しています。

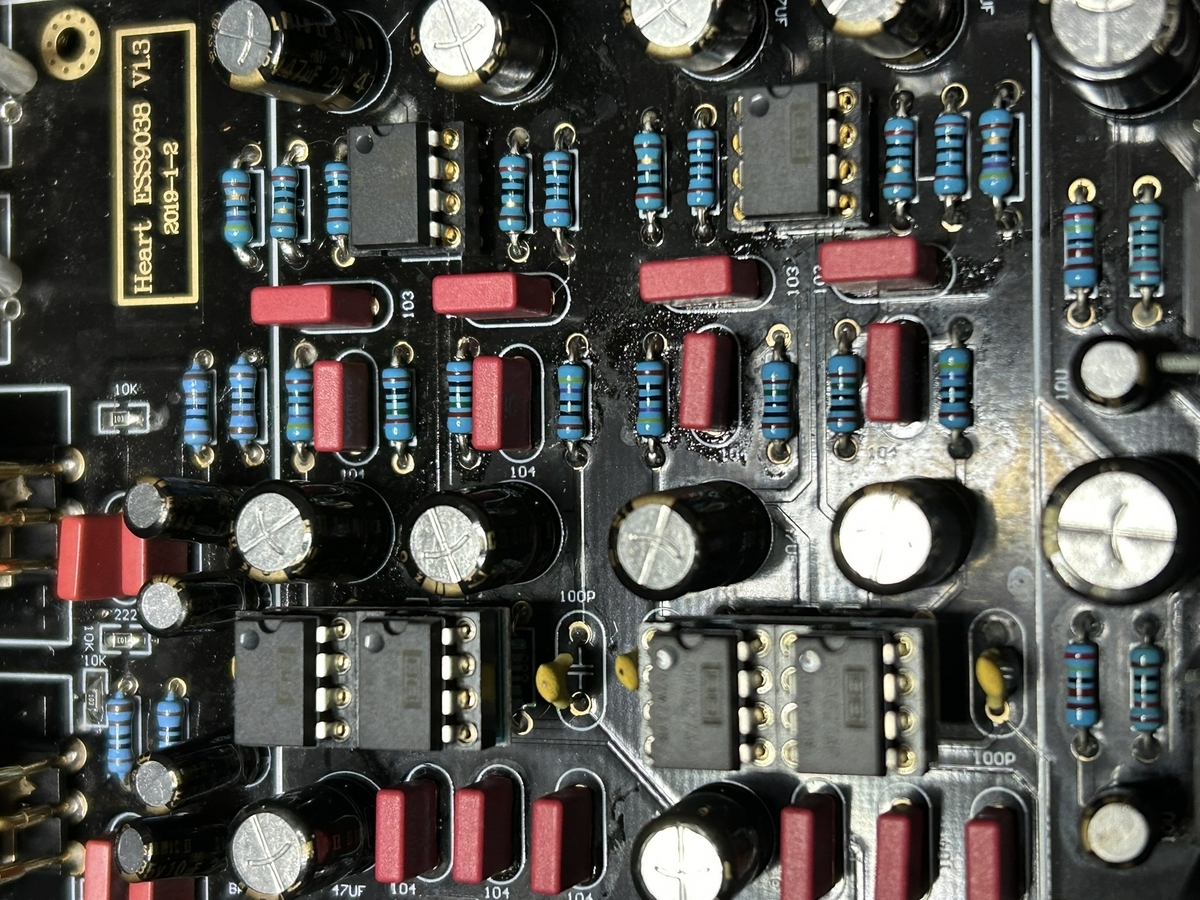

２）OPアンプ
OPアンプは、購入後OPA627に変更しています。
３）マスタークロックの確認
それでは、いよいよマスタークロックを確認します。
10MHzだと嬉しいですね。
拡大してみると・・・・・・・・・あれ？10MHzではなく100MHzのTXCOでした。
３．100MHzのOXCOの外部クロックをゲット

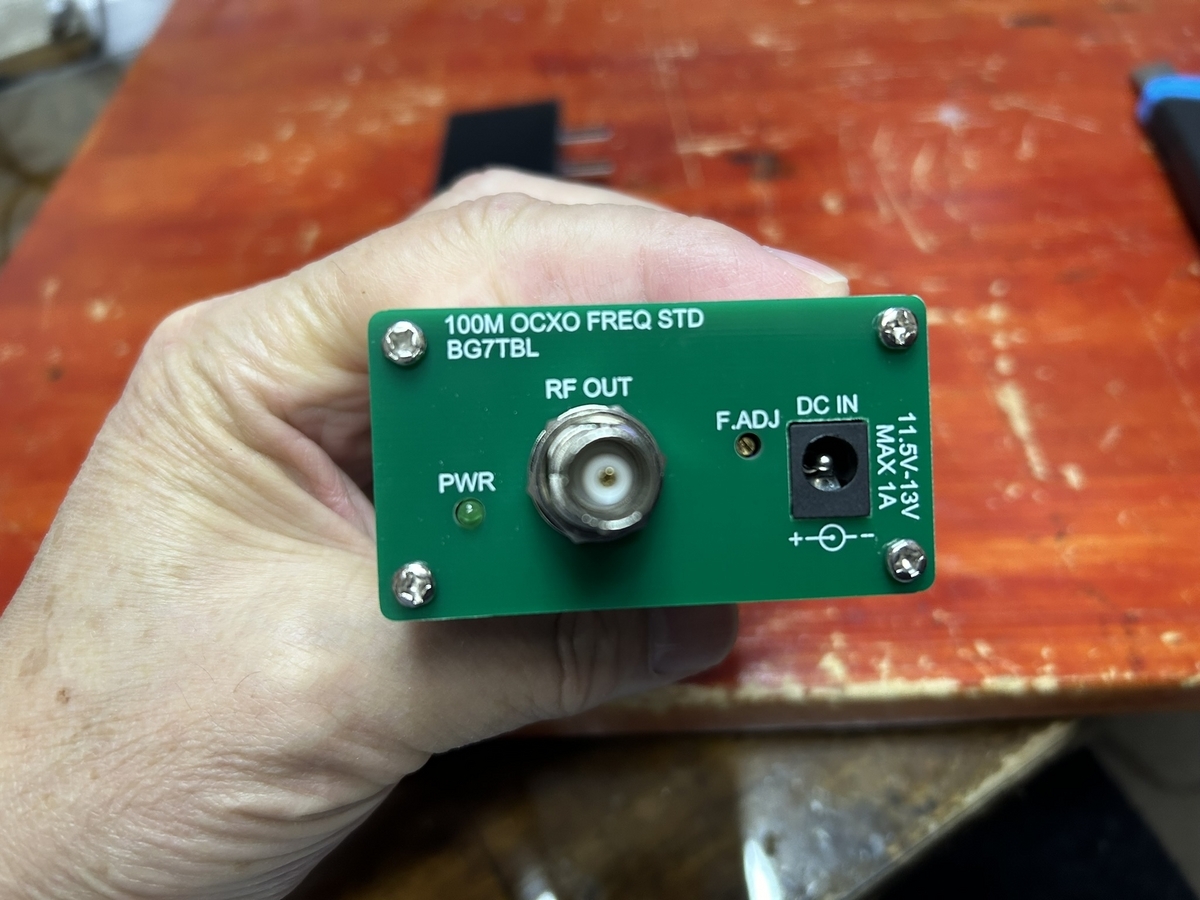

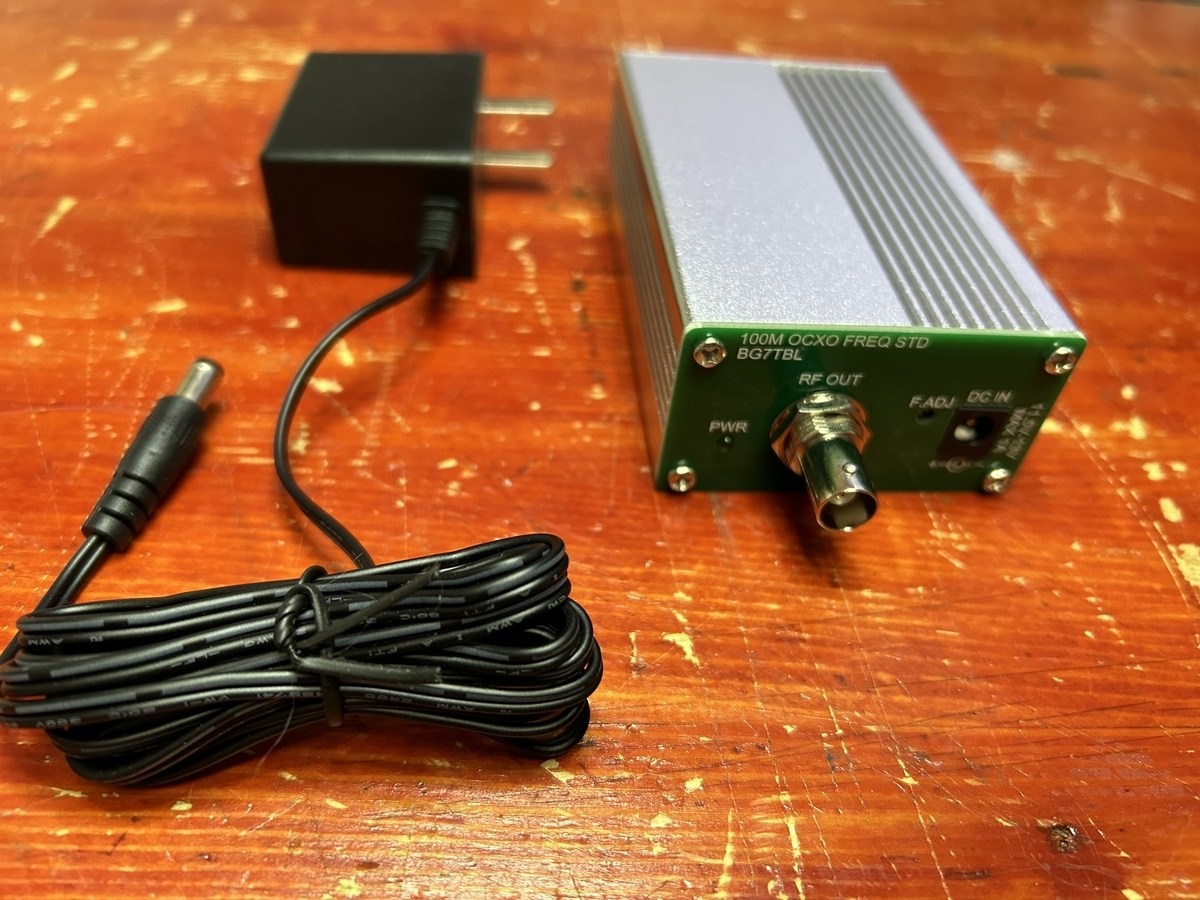

ネットでいろいろ探したら、AliExpressにお手頃な価格で100MHzのOXCOの外部クロックがありましたので、ゲットしてみました。
TXCOは、温度補償のクロックですが、OXCOはクロックをオーブンで一定の温度にすることにすることで、温度による変化を減らし、ジターを低減するクロックです。
４．発振器の波形を確認する

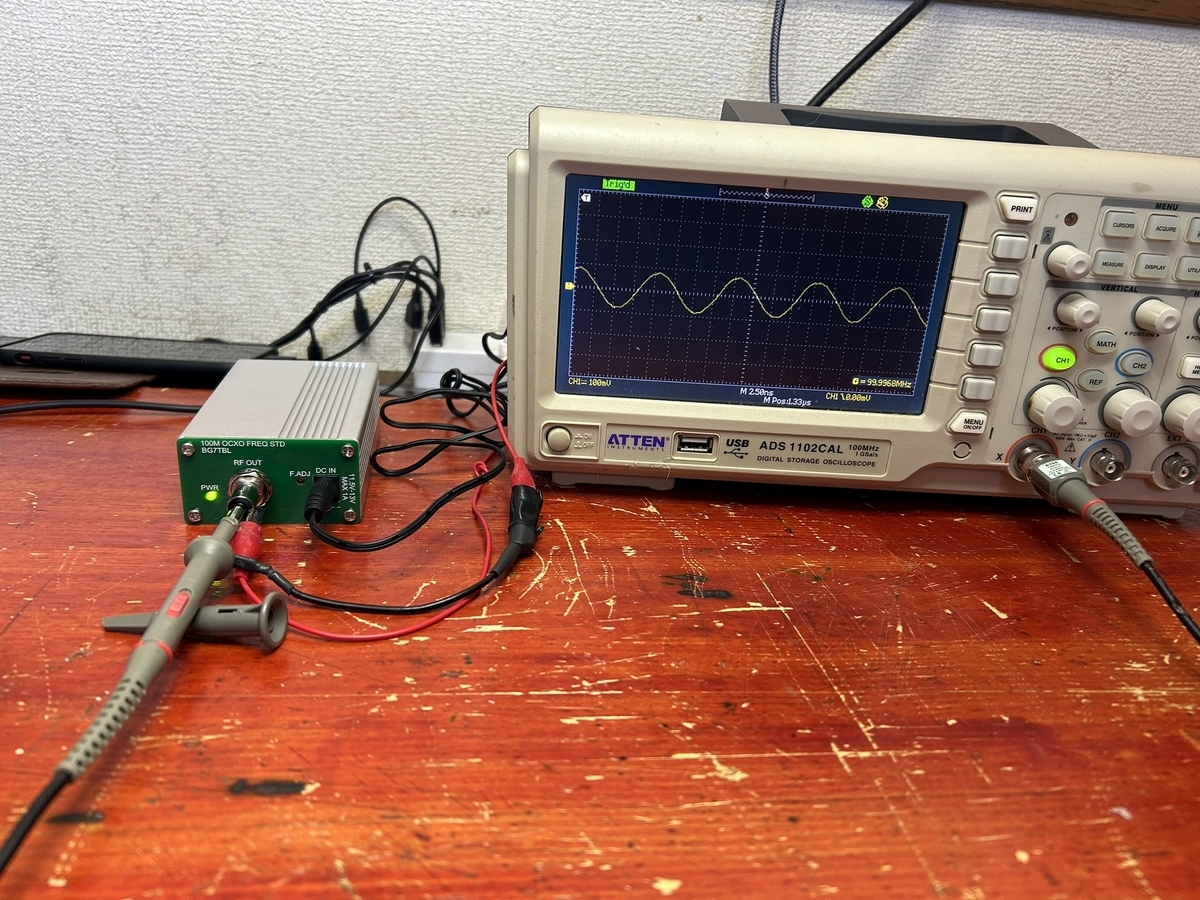

それでは、オシロで発振器の波形を確認します。
200mVP-Pのサイン波形ですね。

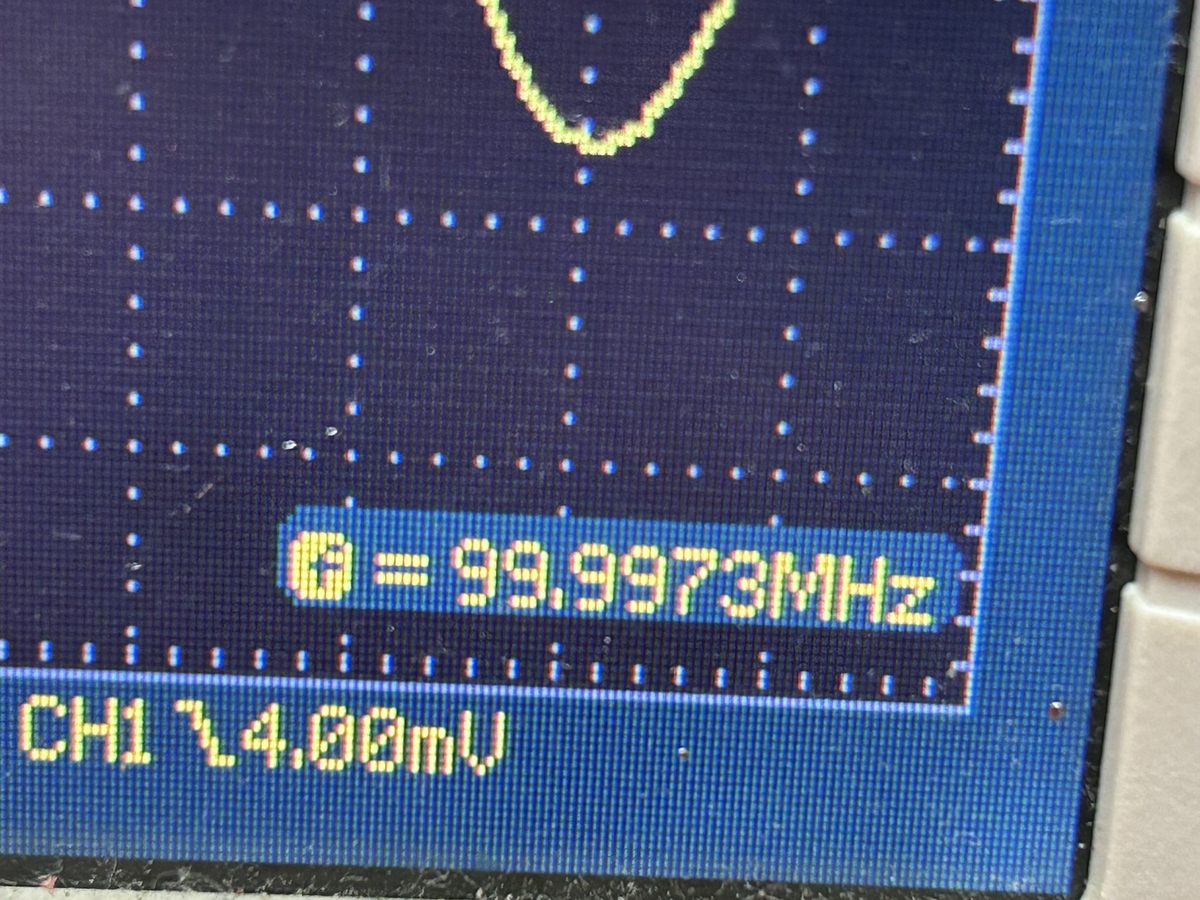

周波数は99.9973MHｚです。
ただ、波形は少しだけブレがあります。
この状態で、温度が安定するまでこのままにしたいと思います。

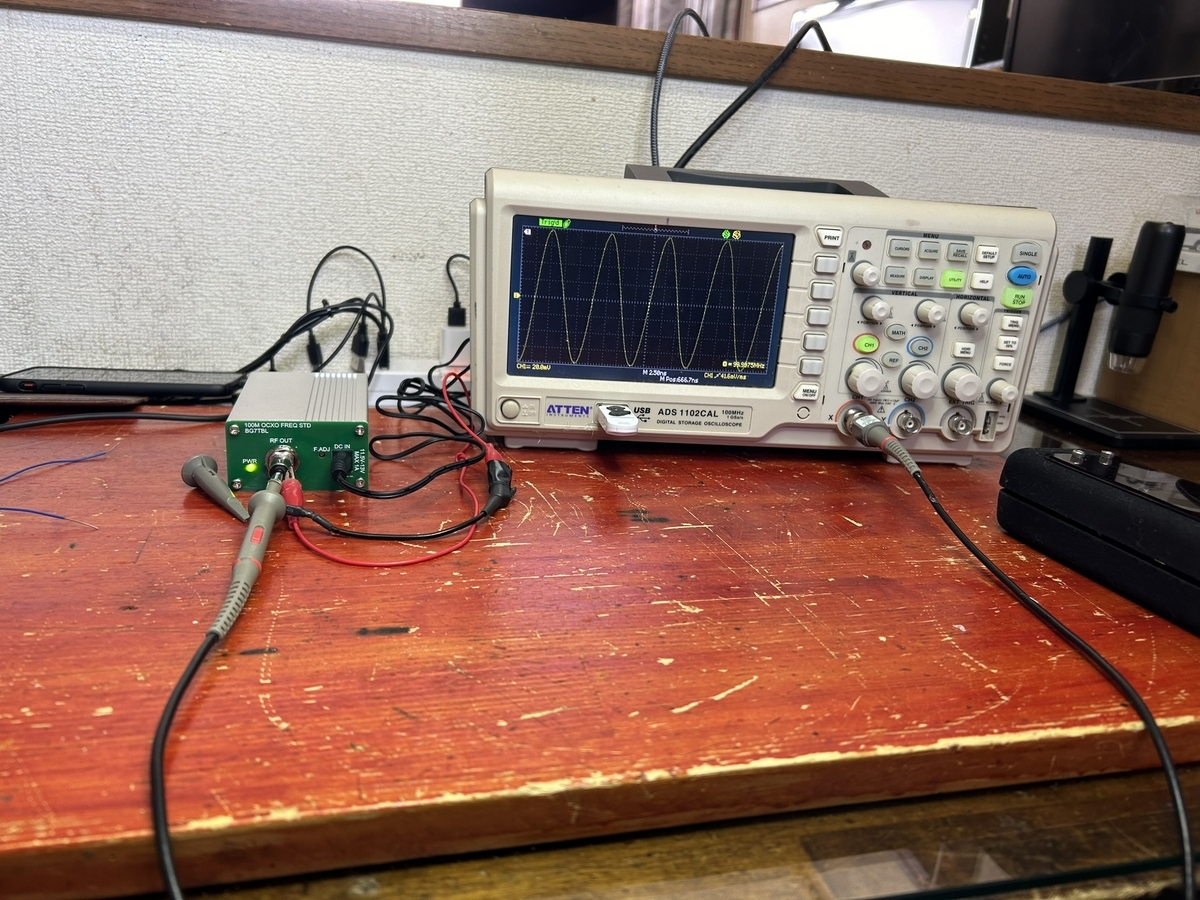

一時間後、もう一度波形と周波数を確認しました。
周波数は99.9973MHｚで安定していますね。しかし、波形のブレに関しては、まだ少しあります。
この波形のブレは、非力な電源のせいなのか、それとも、デジタルオシロのサンプリングが限界なのか？
今後は、計測器の安定化電源などに接続して確認してみます。
ただ、デジタルオシロに関しては、手持ちオシロでは確認出来ませんので、もっとサンプリング周波数の高いもので確認したいと思います。
