さて、昨日から始まったSTANDARDのトライバンダーの無線機 C5900の修理ですが、ファイナルが交換できれば済むのですが、交換できないため結構大変ですね。今日はその記事です。
１．FIANLを拡大して点検
この故障の症状は、5分位送信をしていて、FINALが熱くなってくると、ブツブツと送信が途切れてしまうという症状です。原因としては、ハンダクラックが考えられますので、マイクロスコープを用いて点検をしてみます。
２．FINALトランジスタのベースの部分にクラックが・・・
FINALのパワートランジスタのベースを見るとクラックが入っていました。
３．FIANLトランジスタの下の部分の基板が割れていた・・・・・
その後、さらに点検をしてみると、FANLトランジスタの下に髪の毛の様なのが見えました。髪の毛かと思い、ピンセットで取り除こうと思ったけど、ビクともしない。おかしい！
そこで、これも拡大してみると・・・・・

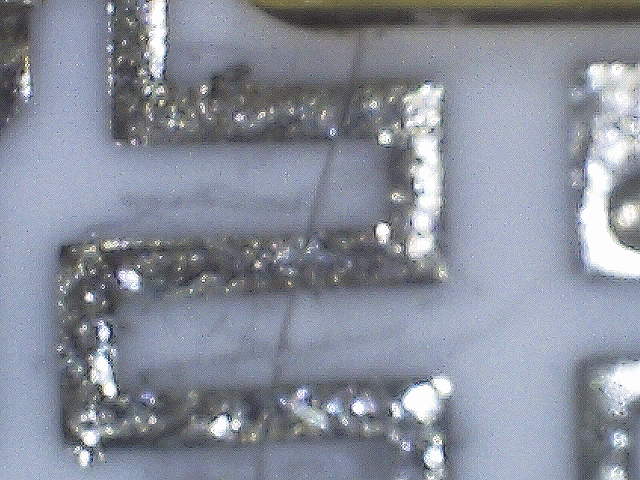

なんと、髪の毛では無く、実はセラミックの基板が割れていたのでした。ピンセットでこすった跡があるでしょう？基板が割れているんだから、取れるはずないですね〜。そしてパターンも切れています。
４．パターンを修復
上記の半田クラックとセラミック基板の割れによるパターン切れを修復する事にしました。
でも、前回のFINAL修理で、もうFINALは弄らないと誓ったTom。理由は、FINALモジュールは、部品やパターンが細かいので、本当はチップ用のハンダゴテを使用したいのですが、後ろについている放熱板がデカいため、すぐに熱が吸い取られ、ハンダ付けがうまくできません。通常使用するターボスイッチ付きのハンダゴテを使用しても追いつきません。
そこで、いい事を思いつきました。それは、最初数分間送信をして、放熱板が暖かくなったところで、電源を抜き、すかさずハンダ付けをしなくてはなりません。少し冷えてくるとハンダゴテが効かなくなってしまいます。
なんとか、上記２ヶ所はハンダ付けしました。
５．動作確認
ハンダ付け終了後、動作を確認しました。少し症状が出るまで時間が掛かるので、少し安定していますが、やはり、最後はブツブツと途切れてしまいます。まだ、うまく修理できていないようです。
６．FINALの調査
ネットで、このFIANLの価格を調べてみました。すると、部品はなかなか手に入らないし、部品の価格も新品で13,800円位、中古でも9,800円位します。ちょっと高いですね。
新品
http://www.net-kakaku.com/42_652.html
中古
http://www2s.biglobe.ne.jp/~kuzume/jan/index.htm
引き続き、検討してみます。
