今日の記事は昨日に引き続き『AMCRONのメインアンプ D-75AとD-45のハイブリッド化』の記事で、今回はその２となります。前回は、D-45とD-75Aをバラバラにしました。今回は、D-45のパワー段の基板を再ハンダします。
１．D-45のパワー段の基板

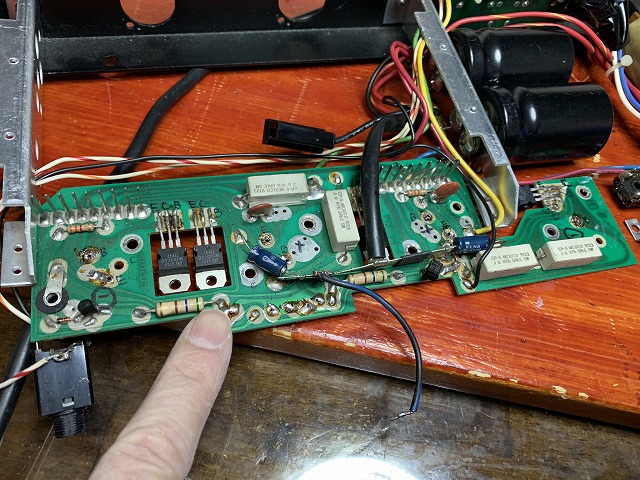

これが、D-45のパワー段の基板です。
このパワー段はTomが手にする前に、一度ばらされているようですし、触られていない部品の半田もかなり古くなっています。
２．LED接続部分の半田吸い取り

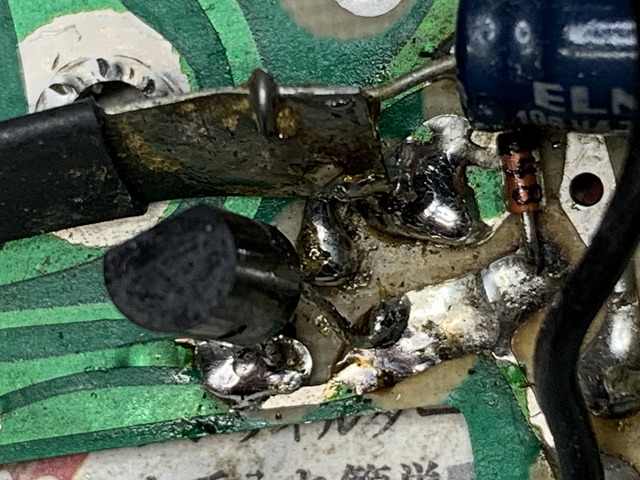

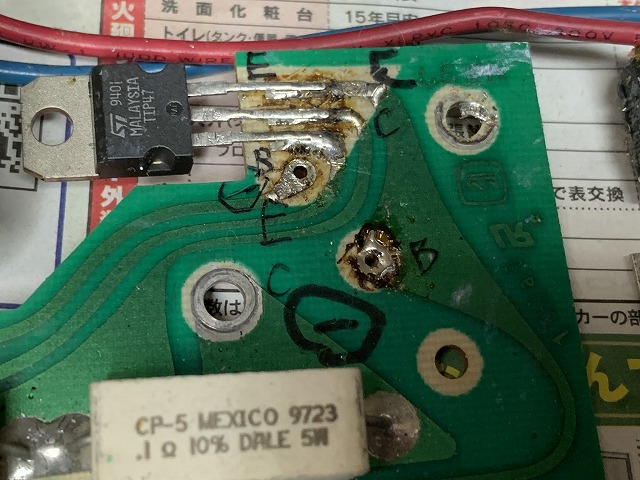

LEDの接続部分の半田はかなり劣化しているようです。

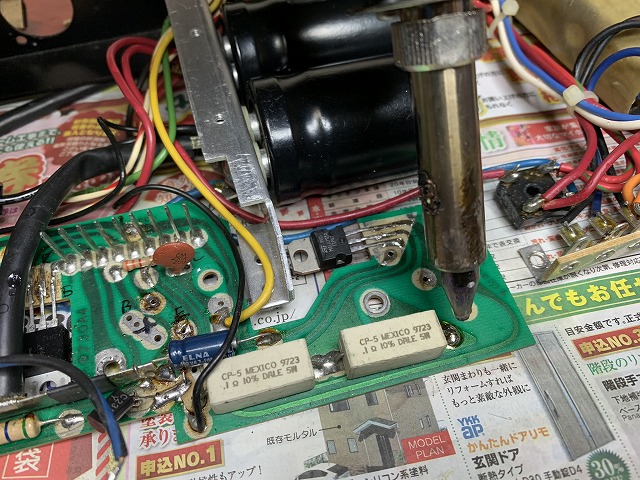

これを半田吸い取り器で吸い取ります。

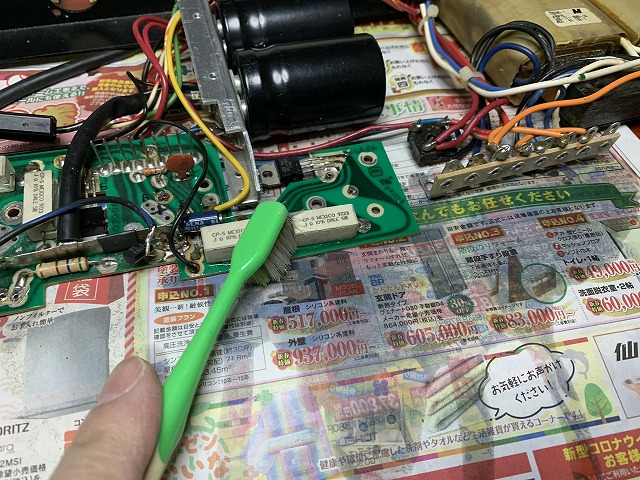

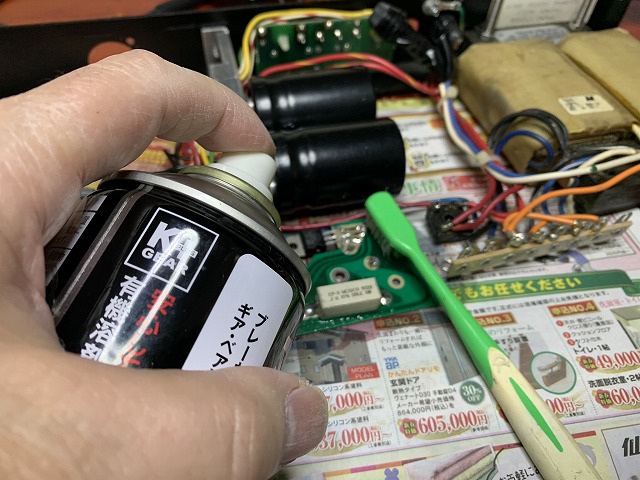

綺麗に洗浄します。

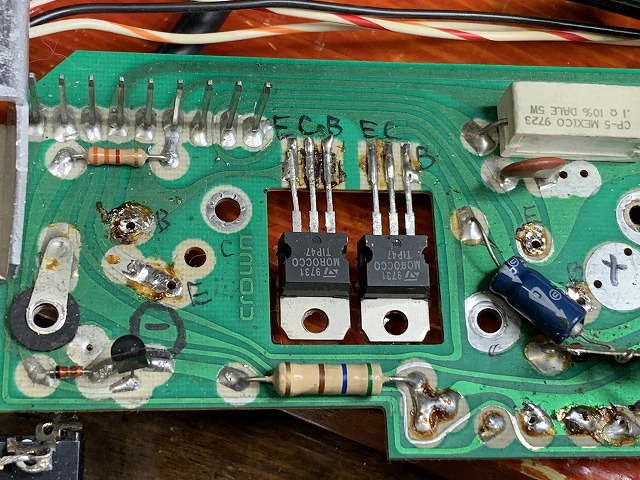

３．ドライブトランジスタの再ハンダ

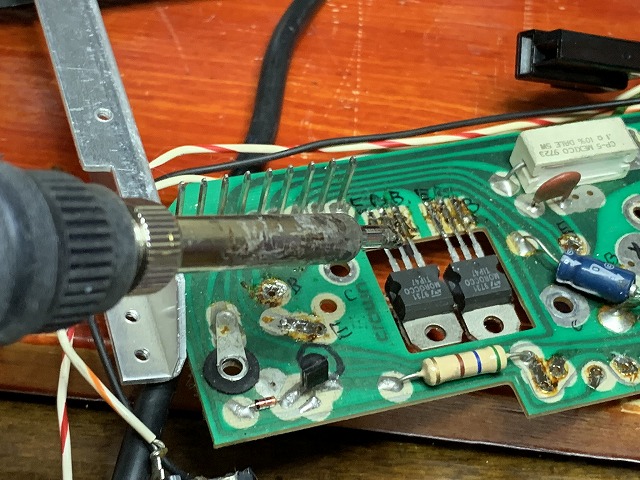

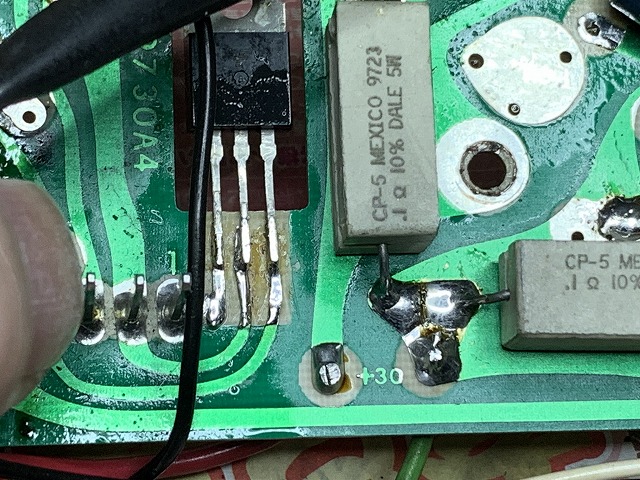

次は、ドライブトランジスタの足を再ハンダします。

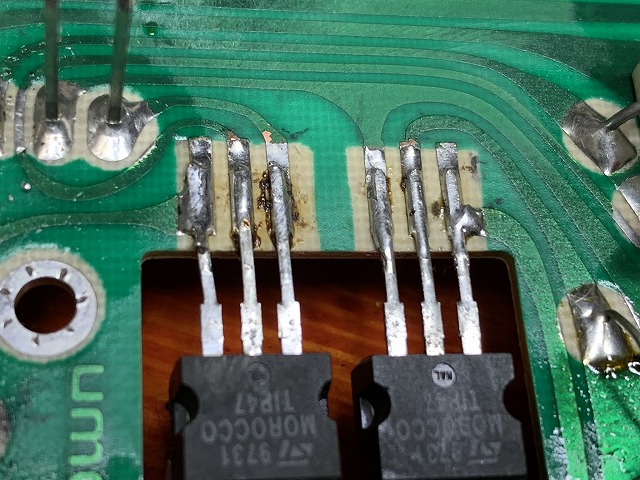

半田を吸い取り、再ハンダします。
洗浄します。

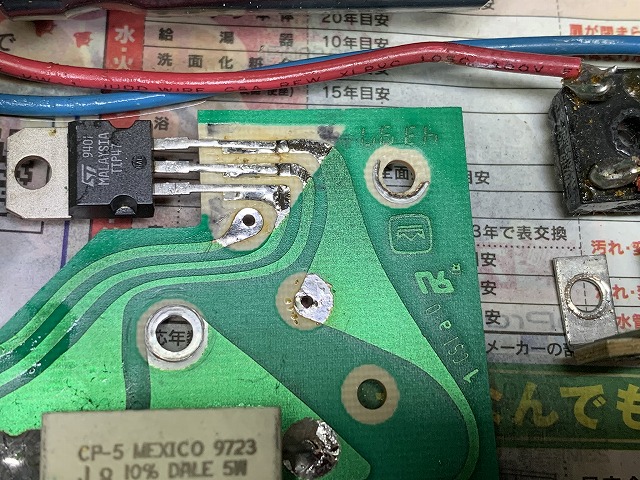

次のトランジスタ
また別のトランジスタ

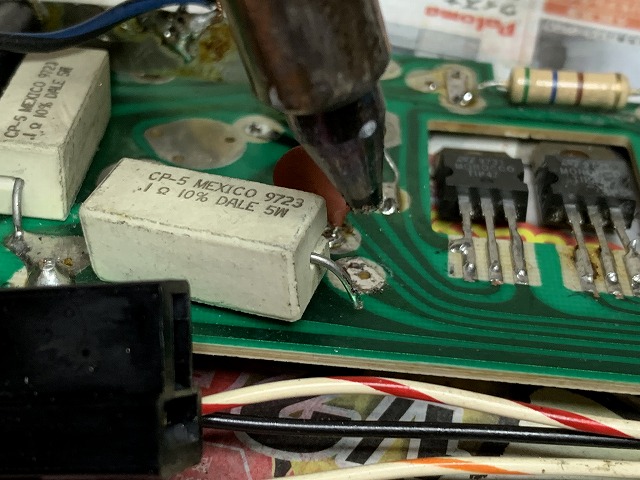

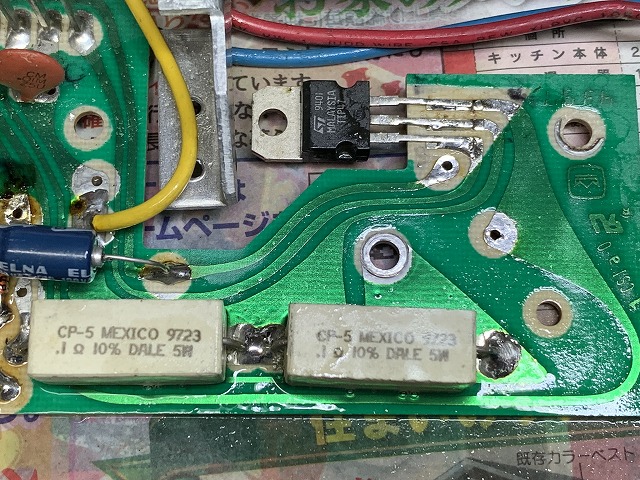

４．セメント抵抗の再ハンダ

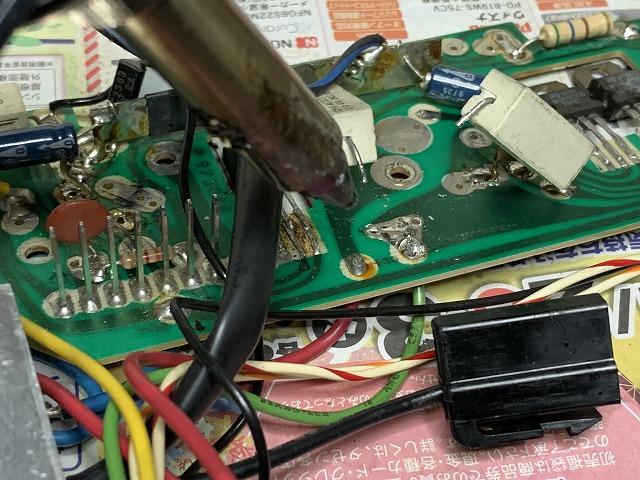

別のセメント抵抗

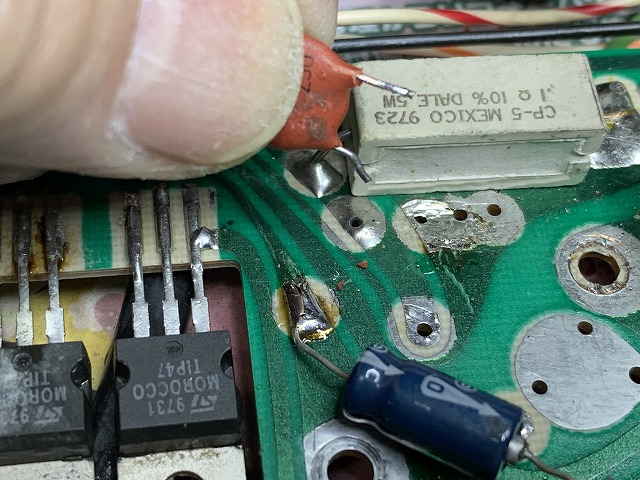

５．セラミックコンデンサ

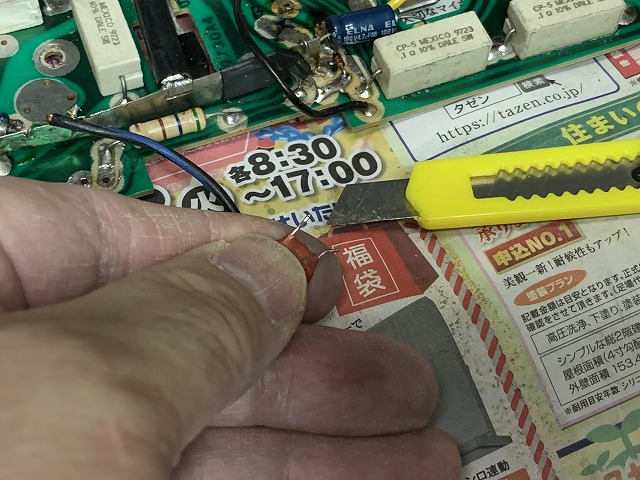

他の部品もそうですが、リードの足はカッターで綺麗にしてから、半田付けします。
６．パターンが剥がれている個所の修復

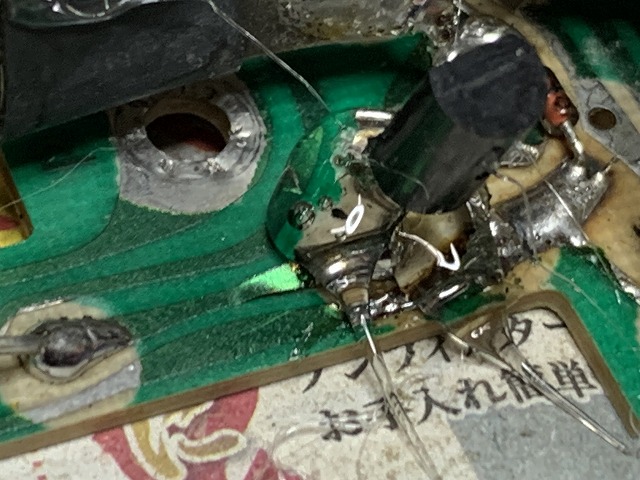

基板のパターンが剥がれている個所があります。

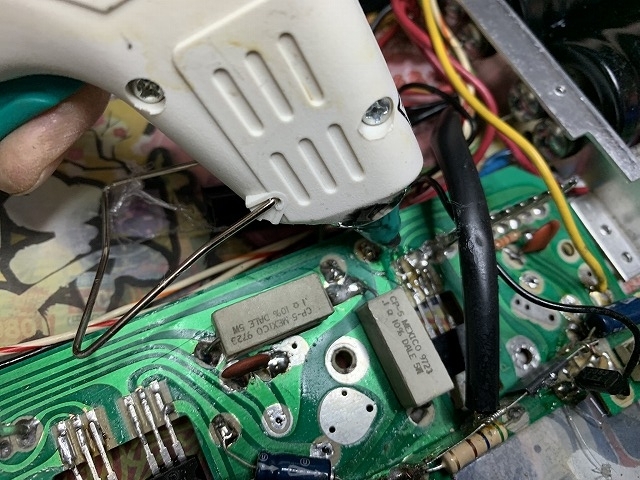

それをホットメルトで固定します。
これではショートしそうです。
７．完了
これでパワー段の基板の再ハンダとメンテナンスは終了です。
次回はいよいよ組付けになります。
お楽しみに。
