TDA7293を使って本格的なアンプを作ろう！−その１6−

こんばんは、Tomです。昨日の朝は、雪が8cmほど降りましたが、今日は比較的穏やかな日でした。

さて、週末の昨日と今日は、ご不幸が２件あり、忙しい時間を送りました。でもその合間を縫って、TDA7293を使ったアンプの製作を行いました。

このアンプの製作は、ほぼ出来上がっているのですが、最後の追い込みの所で、出力波形がなんだか汚いので、この問題が解決するまで最後の配線をする手前で止めています。
この週末になんとか、この問題を解決したいものです。さて、どんな展開が待っているのでしょう？

１．電源をお借りする

アンプが悪いのか、電源が悪いのか？それを切り分けるために、金曜日の会社の帰りにお友達のKamaさんから電源を借りてきました。
この電源は、Kamaさんが自作したもので、自分の自作アンプに使っているものです。電源は外付けになっているので、その電源部分のみお借りしたのです。

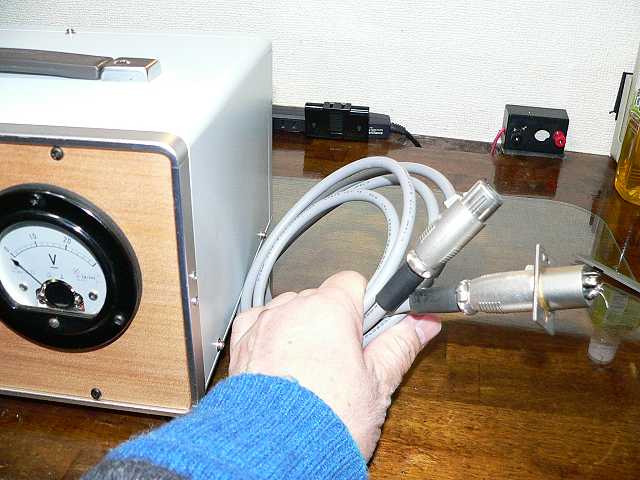

なかなか、レトロな計測器の様な風貌ですね。

電源は、2系統でていて、出力コネクタはキャノンです。
kamaさんは、メスのキャノンコネクタもつけてくれました。

２．コネクタの極性を確認する
それでは、キャノンコネクタの極性を確認しましょう！

まずは、ケースをバラし、中を確認します。

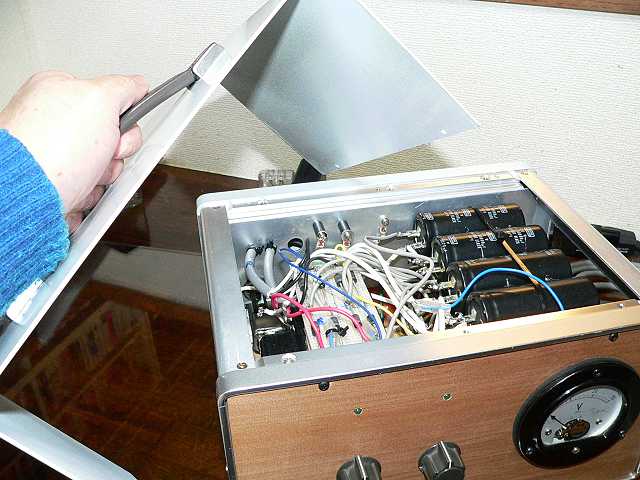

中はこんな感じです。

基板とコネクタで極性を確認します。

確認結果、コネクタのピンアサインは下記のとおりです。

１番ピン：GND
２番ピン；⧺35V
３番ピン：-36V

３．コネクタに電源を配線する
コネクタの極性が判ったので、早速配線します。

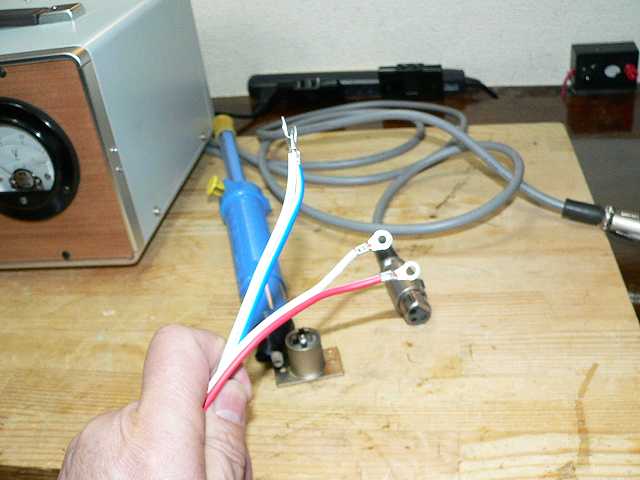

これは、アンプに配線しようと思い、製作していた物でした。これをキャノンコネクタに配線します。

計測中にキャノンコネクタをショートさせないよう、端子をホットメルトで絶縁します。

こんな感じです。ホットメルトは半田ごての次に便利ですね。

４．電圧波形を確認する。

オシロで電圧波形を確認しました。

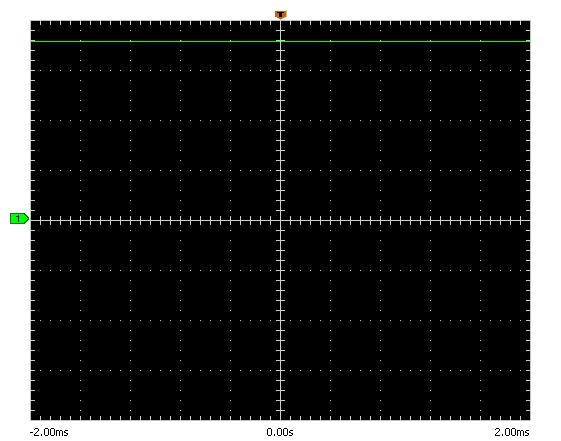

１）＋35V

２）−35V

さすがに綺麗です。

３）リップルとノイズの確認
オシロのモードをACにして、リップルやノイズを確認します。これは、100mV/10μsレンジの画像です。
100mVレンジになるとプローブにノイズが混じり、何を見ているのかわかりませんが、それでも、ノイズはこのレベル。綺麗な電源です。

この電源なら、切り分けが出来ますね。

５．音声の確認

いよいよ音声の確認です。

入力に、例のごとくiPhoneから音声信号を入力します。

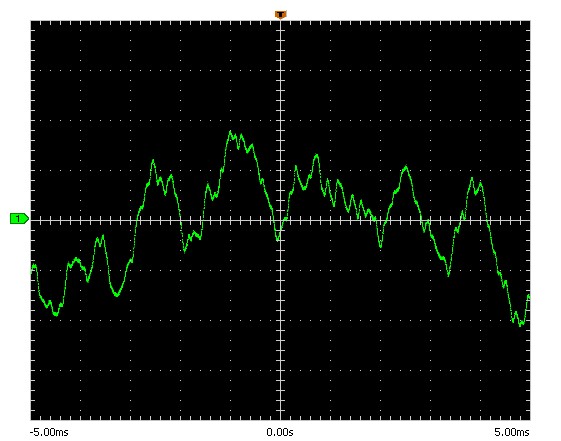

結果、以前と変わらず、出力信号はザラザラです。

試しにスピーカーも接続してみましょう。

やはり、なんだかヒスノイズも多いし、なんだか綺麗に聞こえません。

あの波形ですから、当たり前ですね。
ICなのかな〜？

６．ミニアンプの出力を見る

そう言えば、先日製作したミニアンプも同じICですので、同条件でミニアンプの出力も見てみます。

すると、同じようにザラザラした波形でした。

なんだかガッカリ。
もう、アンプ回路か、ICが悪いとしか思えません。この手のICはよくサードパーティーの物が出回っているので、そんな感じがしてきました。

７．Kamaさんと情報交換

まずは、電源を貸してくれたKamaさんに結果報告と、相談です。
そしたら、Kamaさん曰く、別の方が製作している記事では、入力のコンデンサの後に1kΩの抵抗を入れているとか・・・。そして、LM3886の回路でも同様な回路だというのです。
早速確認しました。

http://www.diskdig.com/annex4/audioAMP3.pdf

この方は、Tomと同じTDA7293を使用したパラレルのアンプを製作した方ですが、入力コンデ
ンサの後に、ikΩの抵抗と1000pFのコンデンサで高周波のハイカットのフィルタを入れていました。

８．フィルターを挿入する

もう、藁をもつかむ気持ちで、基板にハイカットフィルターを組み込むことにしました。

１）部品

さて部品を探します。1kΩの抵抗は、富山の薬売りの常備部品があります。でも、1000pF（102）のコンデンサあるかな〜？0.001μF(103）ならあるんだけど・・・・。
いろいろ探したら、2200pFのフィルムコンデンサを見つけました。
効果を確認するので、多少時定数が違いますが、まあいいでしょう！
