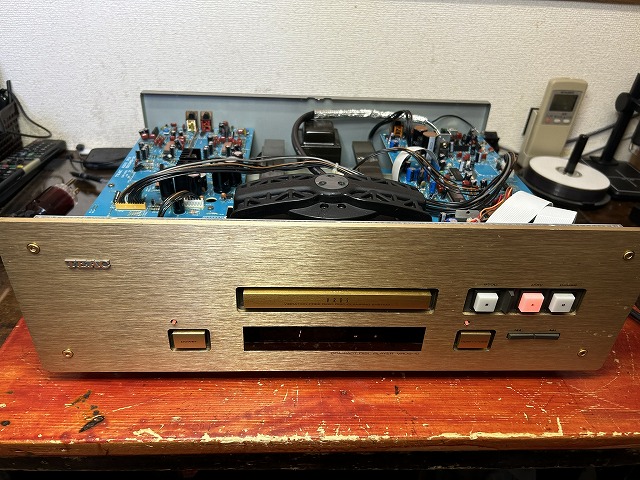

さて、今日の記事も昨日の続きで『TEAC VRDS-10の改良』です。今回は、その４となり、昨日接続したクロックモジュールの動作確認を行います。その後は、トレイの不具合も修理したいと思います。
１．クロックの確認

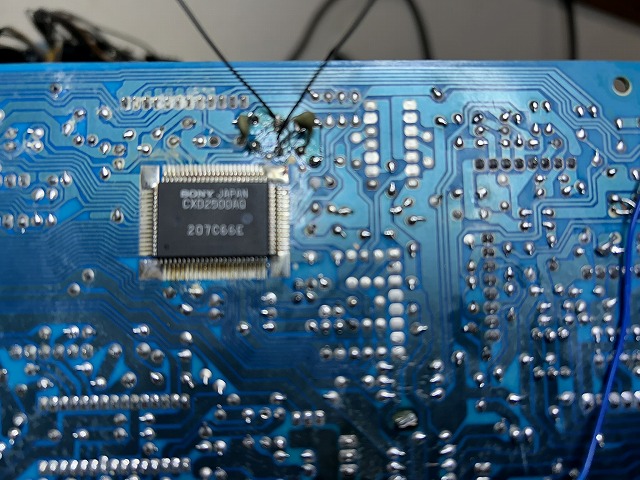

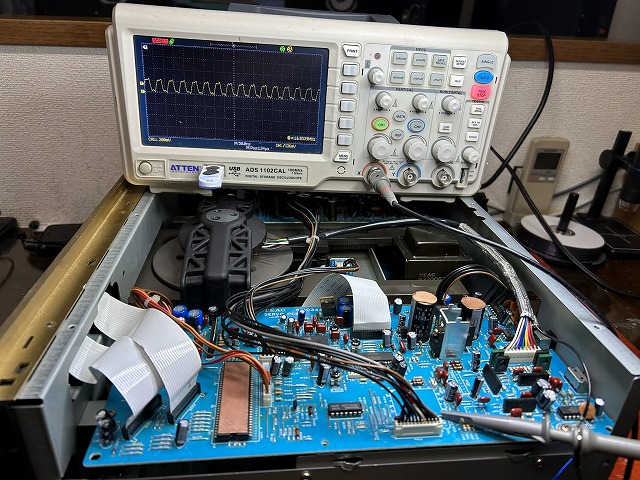

まずは、前回接続したクロックの出力が、きちんとクロックの入力に入っているかをオシロで確認します。
クロックは確認出来ましたが、スピンドルモーターは、暴走して、どんどん回転数が速くなっています。

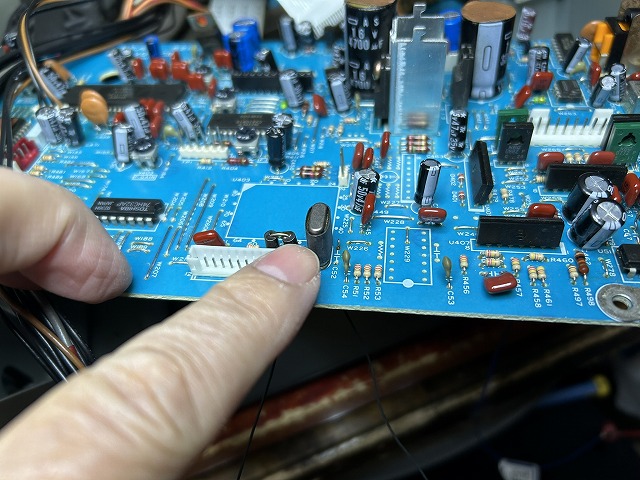

そこで、もう一度オリジナルのクロックに戻してみます。
オリジナルに戻すと、きちんと動作します。
やはり当初心配していたクロックの出力電圧が問題だと思います。
２．クロックを取り外し、再確認する
そこでクロックモジュールを取り外し、最初から動作を確認します。

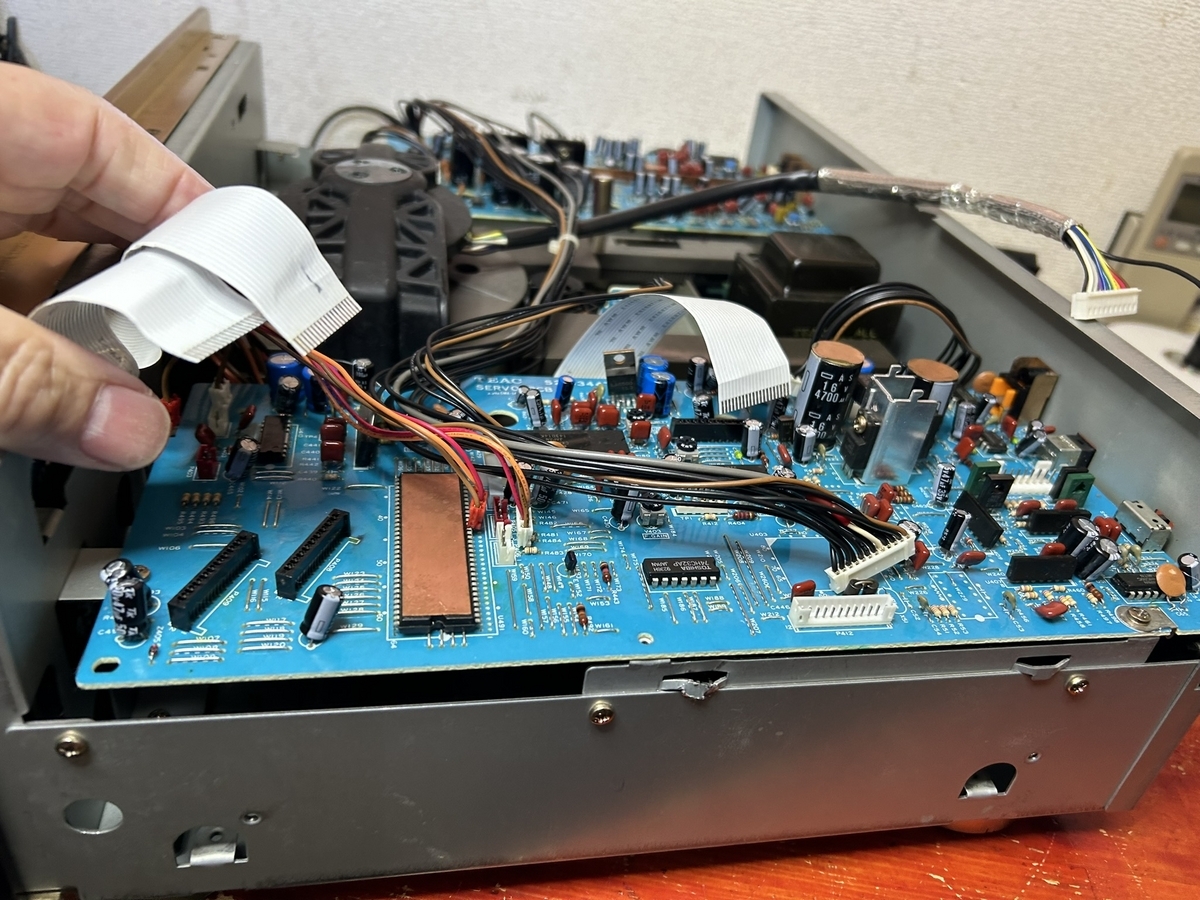

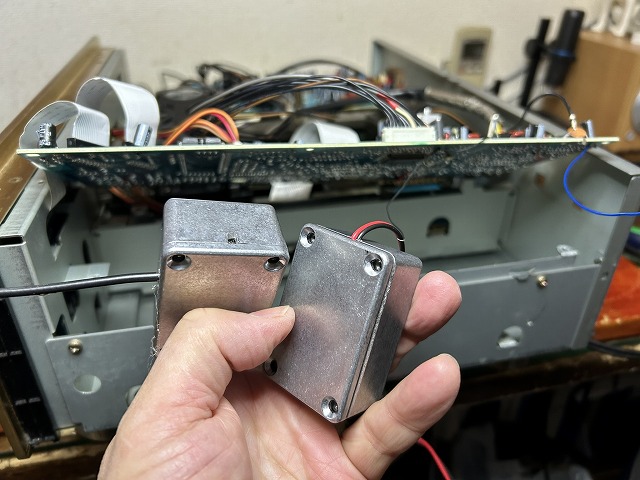

１）クロックモジュールの取り外し

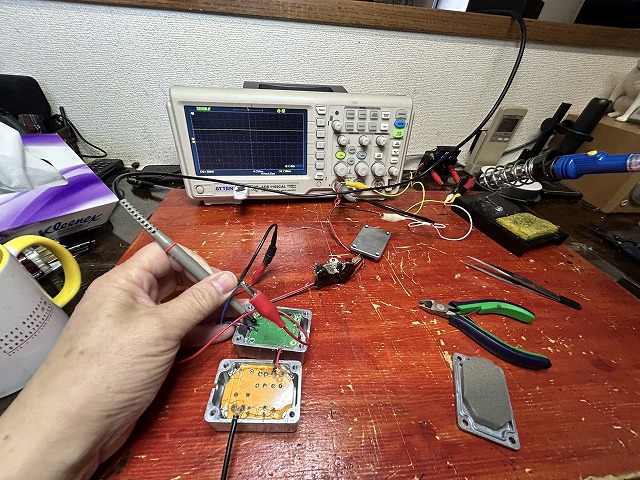

２）電源の動作確認

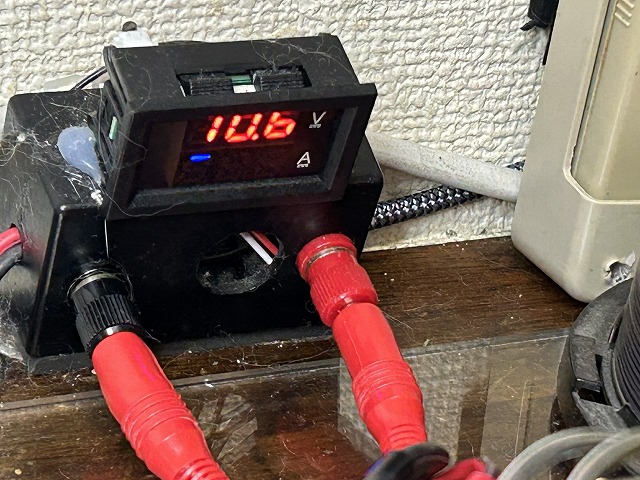

電源に10.6Vを注入し、電源の動作をもう一度確認します。
結果、初段の三端子レギュレータで８V、そして、その後の低ノイズ電源できちんと５Vが出ている事を確認しました。
電源は大丈夫ですね。
３）クロックの確認
次にクロックを確認します。
やはり２Vですね。これではきちんと動作しないと思います。
４）回路を探る

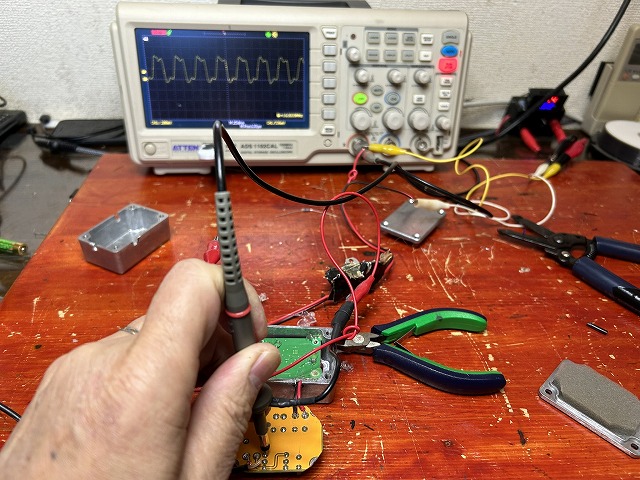

出力は最後に抵抗で分圧しているようですので、その前の段に行くと４Vp-pの信号を確認しました。
５）出力を変更する

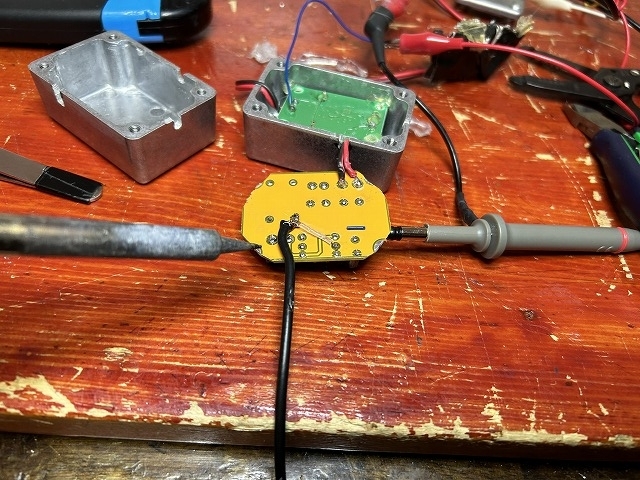

出力を分圧の前の部分に変更します。

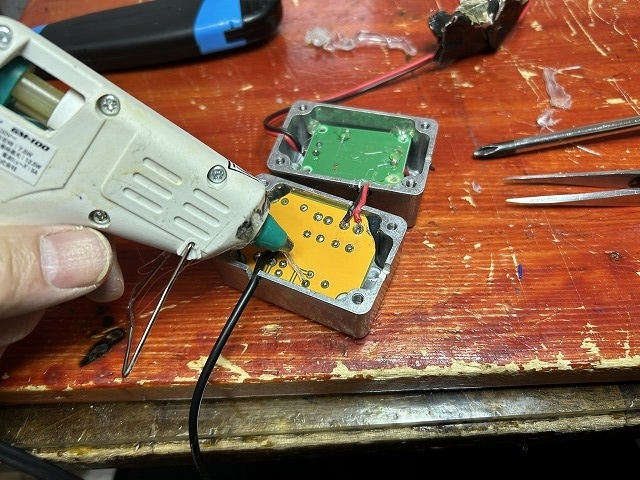

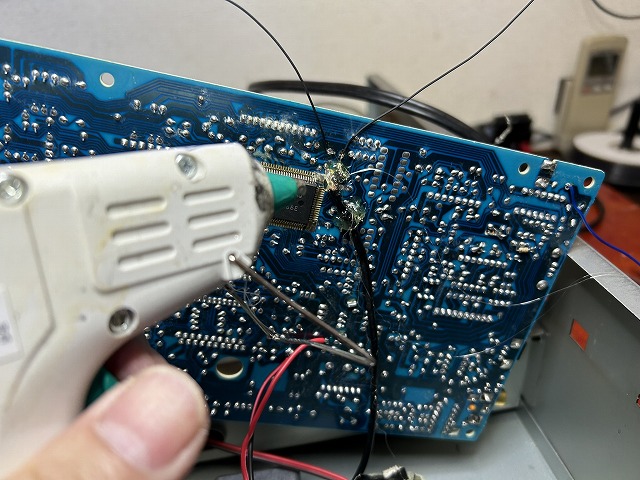

そして、ホットメルトで固定＆絶縁します。
３．クロックモジュールを再設置して動作を確認する
それでは、クロックモジュールを再設置して、動作を確認します。
１）再設置

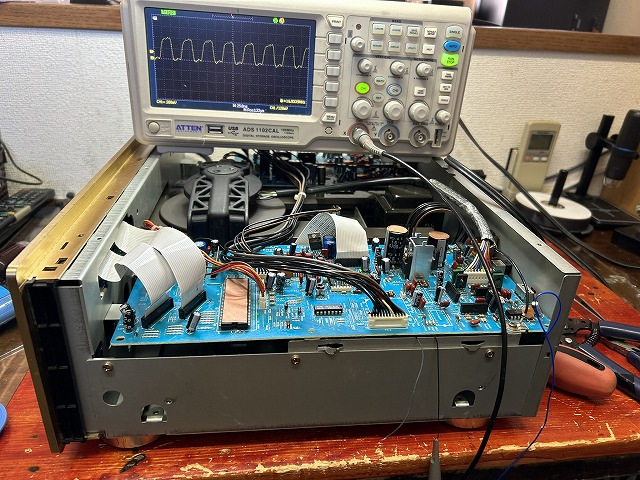

２）クロックの確認
OKです。
３）動作の確認

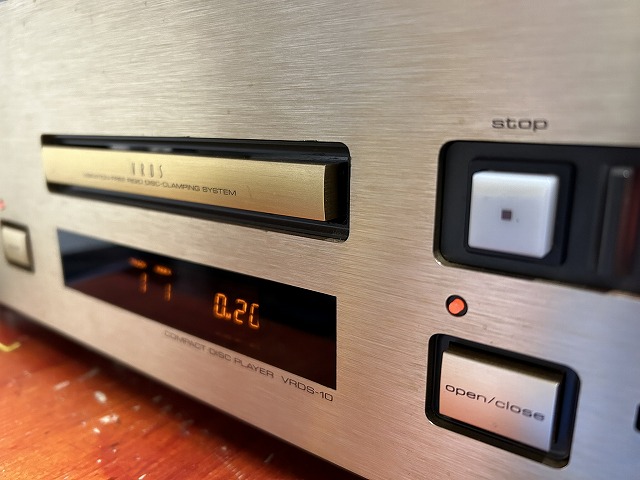

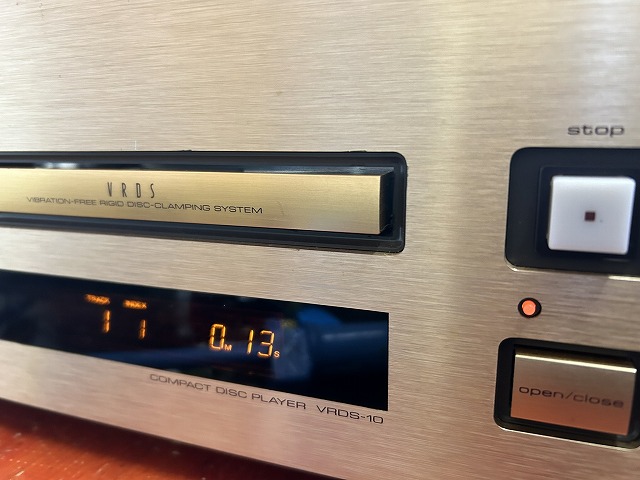

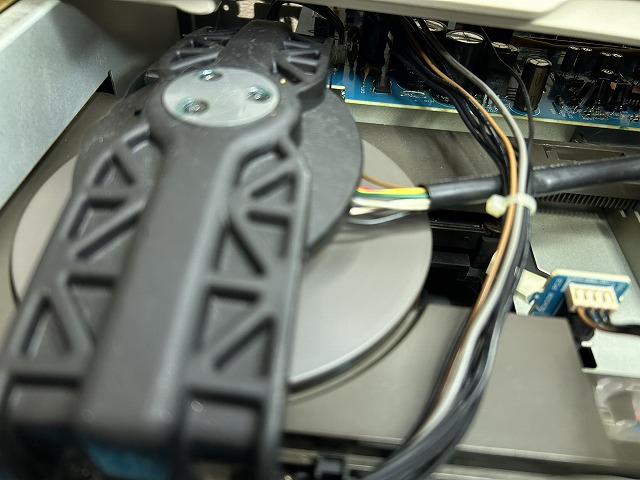

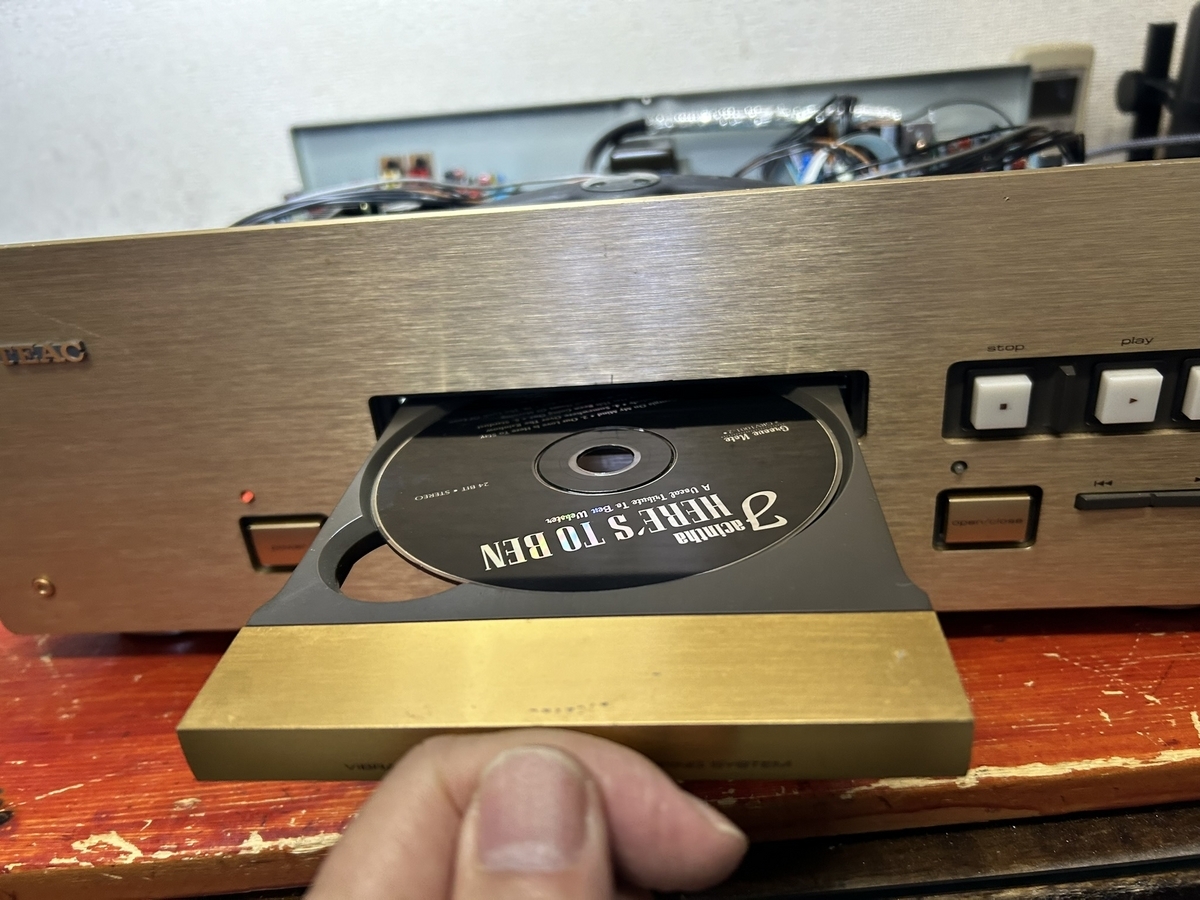

続いてCD読み込みの動作を確認します。
これで一安心ですね。
４．トレイの不具合の修理
CDの読み込みが出来るようになったので、音声を確認する前に、CDトレイの不具合を修理します。
１）トレイの不具合
トレイの不具合は、一番最初に修理したあと、トレイが完全に開かず、途中でモーターが『ウーン』と唸って、一定時間過ぎるとトレイを引き込む動作になっていました。

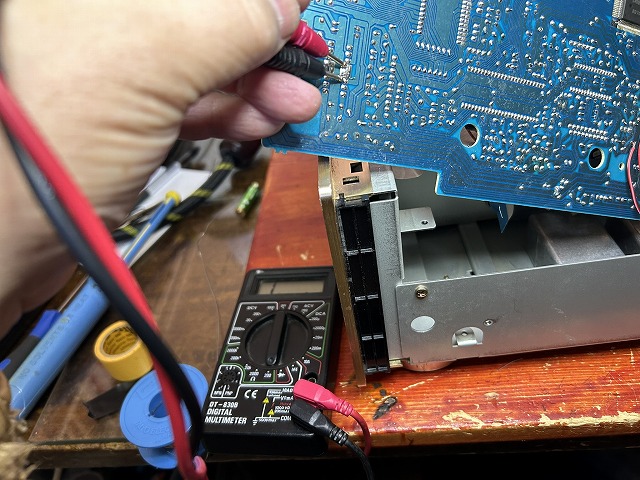

それに加えて、デジタル基板の再ハンダを行った後、トレイが引き込まなくなってしまいました。
これを直さなくてはいけません。
２）デジタル基板のバラシ

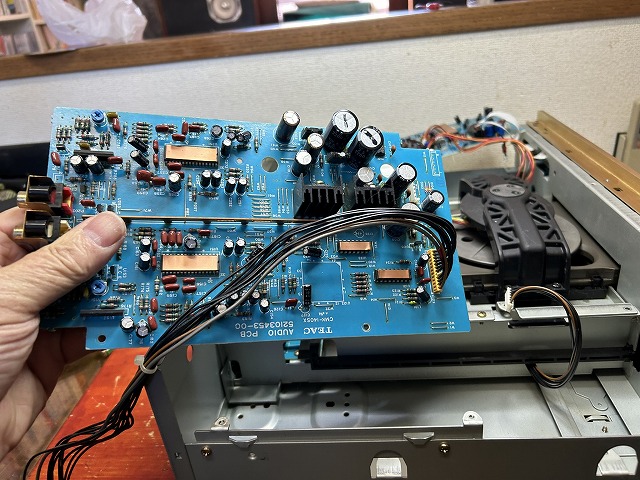

３）アナログ基板のバラシ

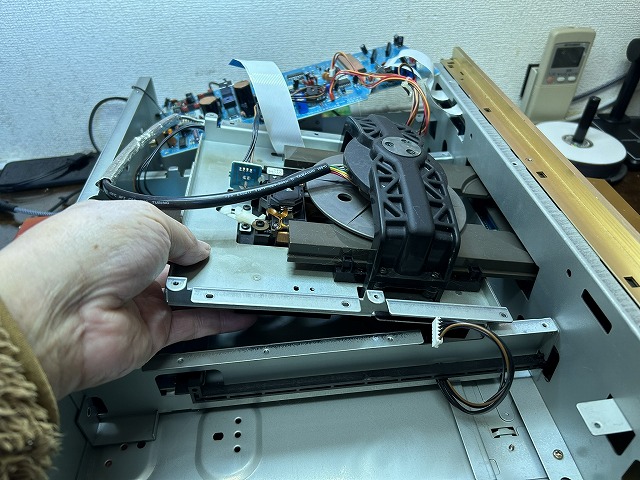

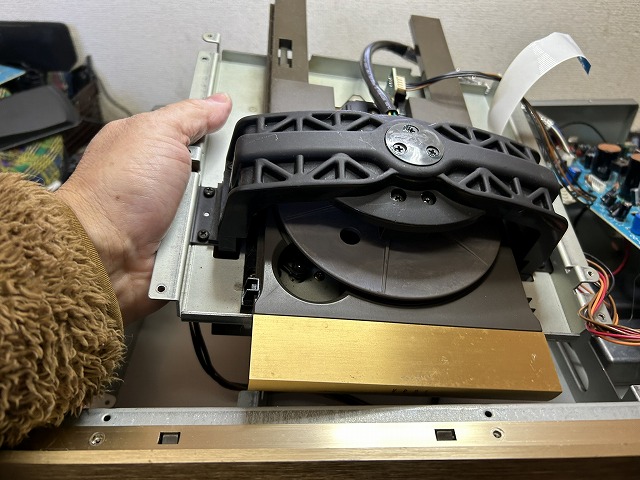

４）CDユニットの取り出し

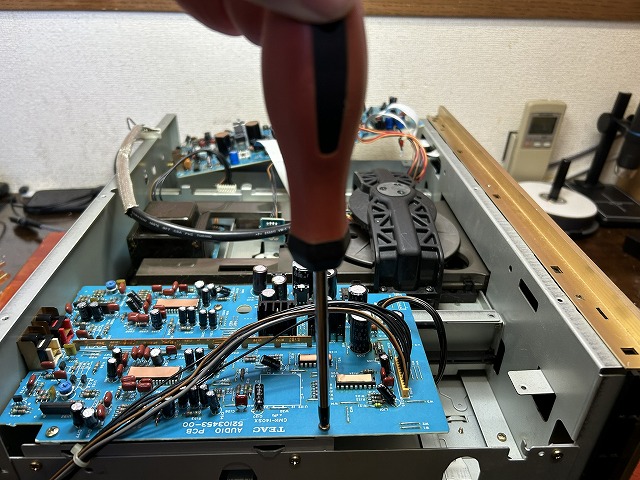

CDユニットを取り出すためには、デジタル、アナログ基板の下にあるこのビスを外さないといけません。

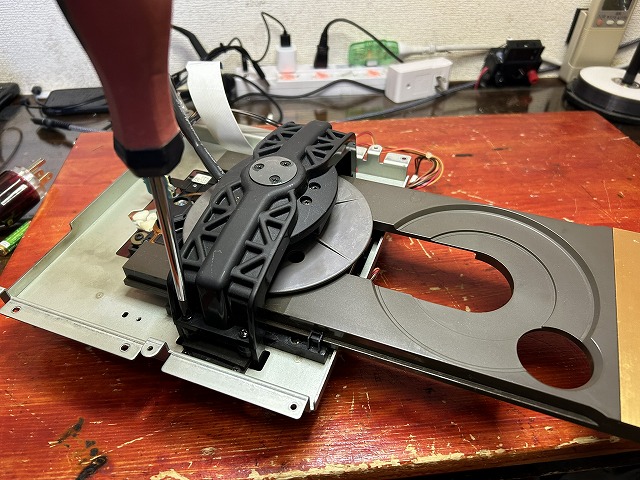

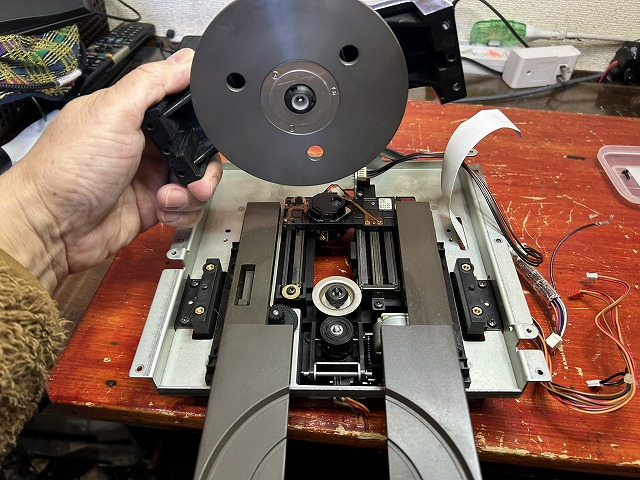

５）CDユニットのバラシ
取り出したCDユニットをばらします。
５．トレイを引き出し原因の確認

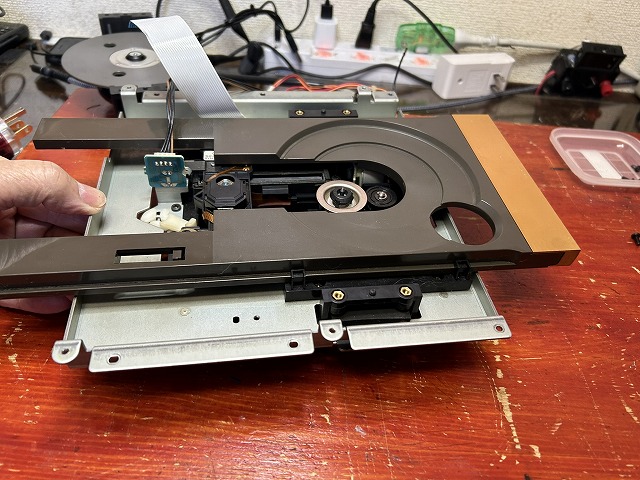

トレイを手で引き出し、トレイが途中で止まる原因を確認します。

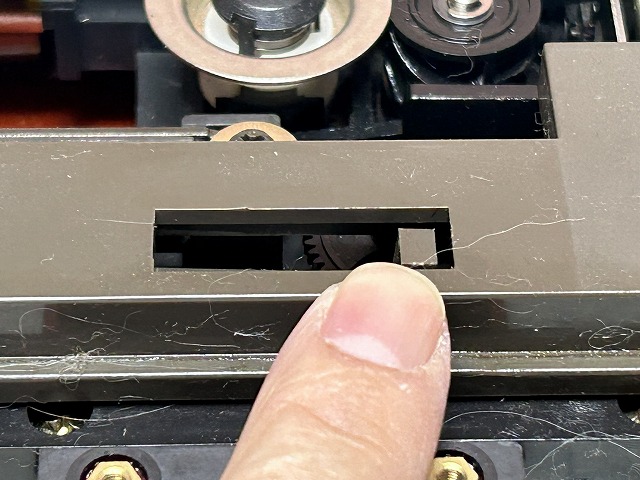

どうも、このストッパーがトレイを止めているようです。

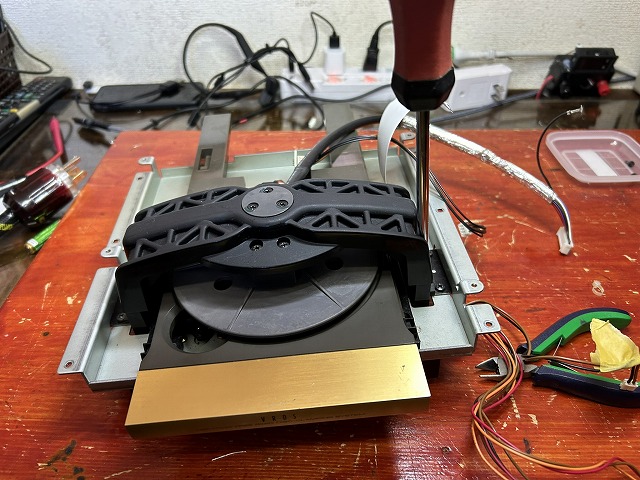

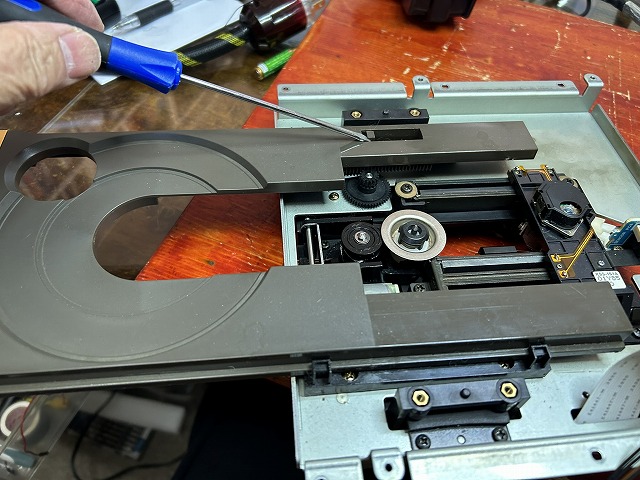

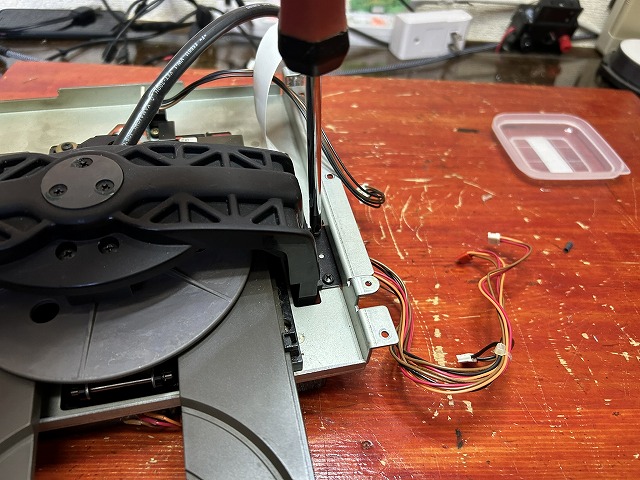

これをマイナスドライバーで引き上げると、本当のストップ位置まで移動でき、その後、本当の位置でロックする様です。
この位置だと、スイッチもきちんとONします。
やはりこのストッパーが原因ですね。
６．トレイのストッパーの改善

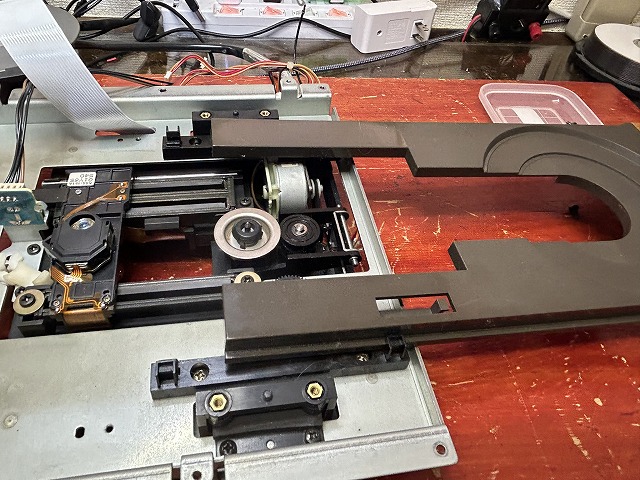

トレイを引き出し、トレイのストッパーを改善します。
トレイを元に戻します。

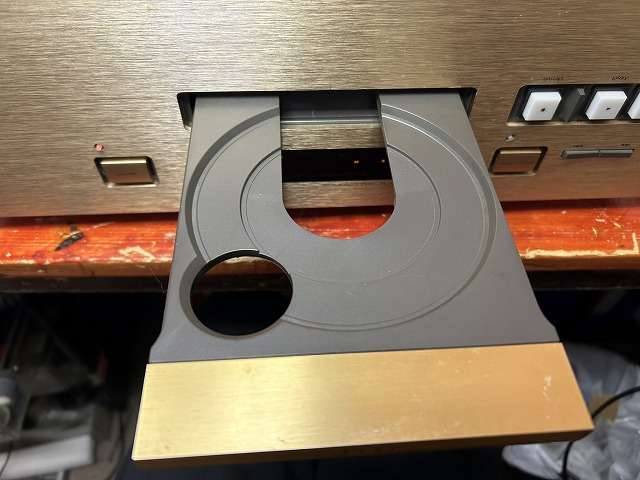

再度トレイを引き出してみます。きちんと正式な位置でロックします。大丈夫ですね。
７．センサーを確認し、組付けを行う

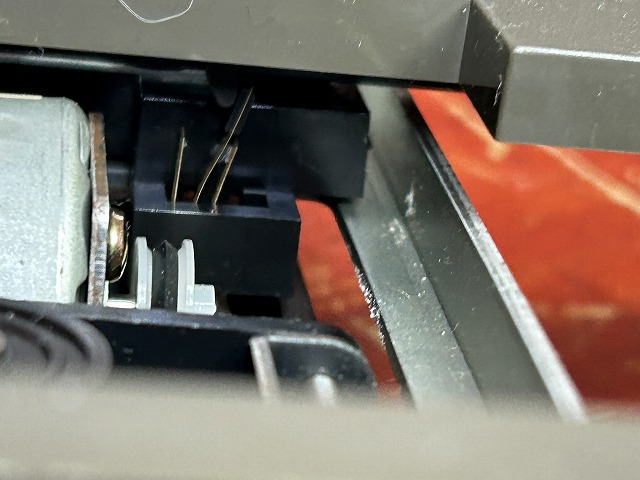

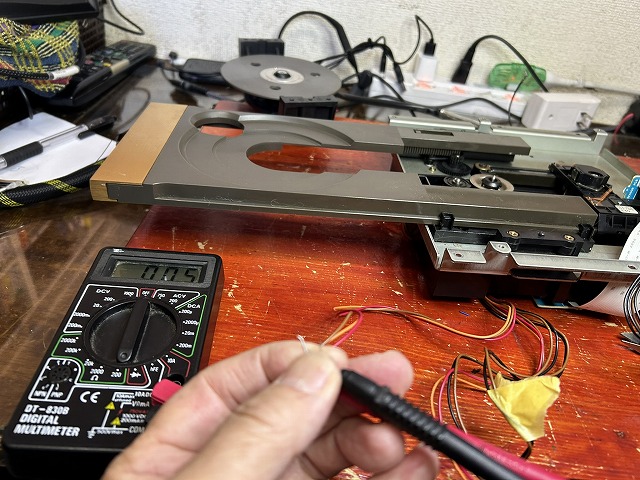

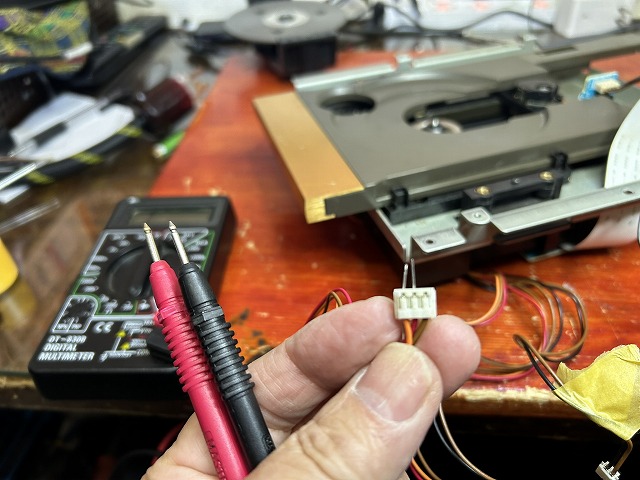

最後にセンサーの確認をします。
大丈夫です。
CDユニットの動作が確認でしましたので組付けます。
８．トレイが引き込まない原因を解決する。

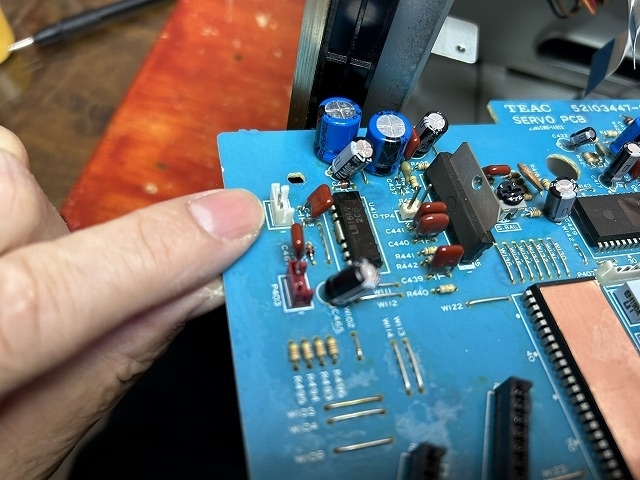

トレイのセンサーのトレイの近くにトレイのモーターのコネクタがあります。

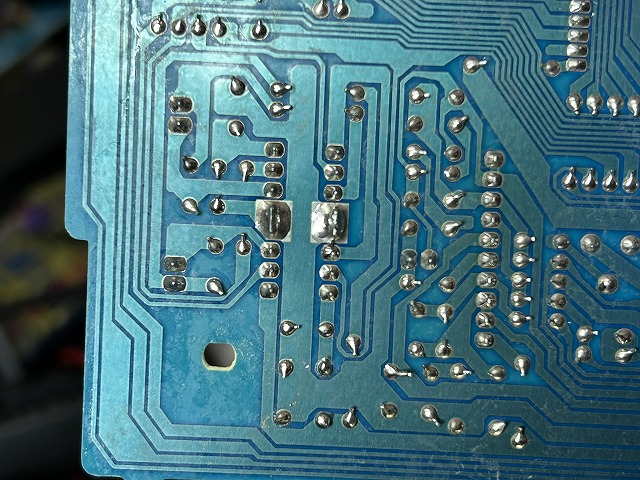

このドライバーの基板を確認すると、ドライバーの一部のピンがショートしているようです。
これが原因ですね。
このショートを解消し、組付けます。
９．トレイの動作確認
CDユニットを組付けし、動作を確認します。
１）電源ON

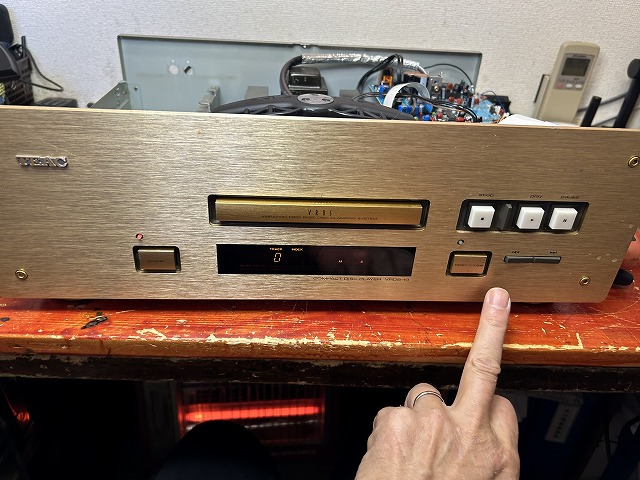

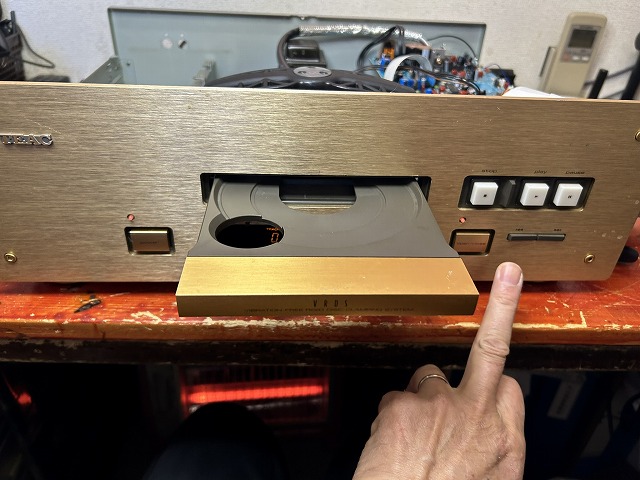

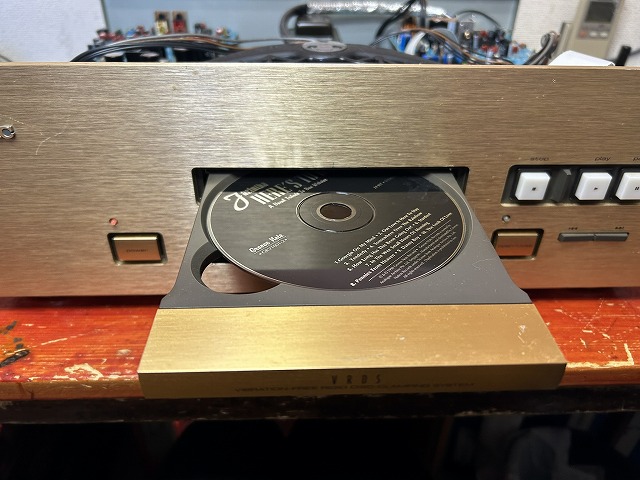

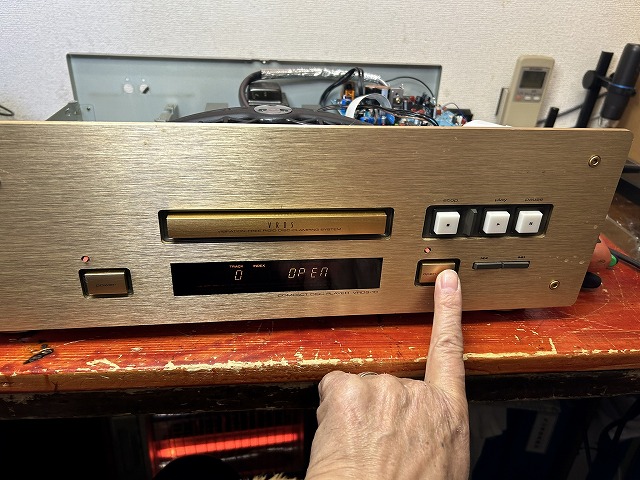

２）トレイオープン
きちんと定位まで出てきました。センサーが働き『ウィーン』という音もしなくなりました。

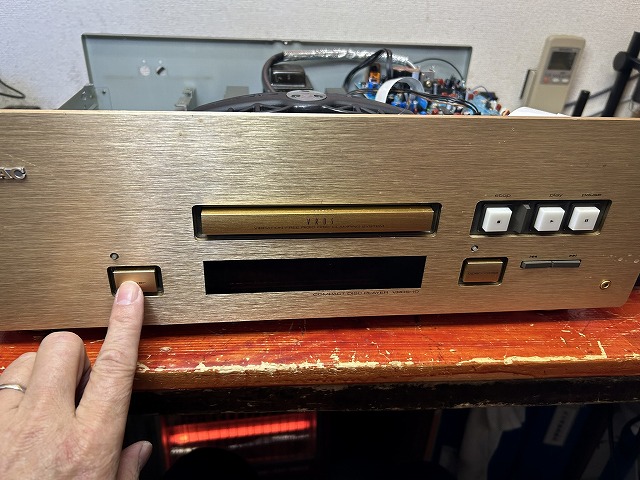

３）トレイクローズ
トレイクローズのボタンを押下します。
きちんとトレイが引き込まれます。
トレイの不具合も直りました。
これで、クロックの問題も、とれいの問題も解消されました。
次回は、インレットの設置です。
段々、完成されてゆきますね。
楽しみです。
