さて、今日の記事も昨日の続きで『LINN CDレシーバー CLASSIK MUSIC の修理 シーズン２』ですが、いよいよ今回がFINALの記事となります。この修理はとても難航しましたが、何とか年を越さずに修理が完了しました。
これで、気持ちよく新年を迎えることが出来ます。依頼者の方にも、大変喜んで頂きました。良かった～。
１．リファレンス機のメイン基板を取り外す
このCLASSIKの修理も佳境に入りました。今年も残すところわずかですので、何とか今年中に直してあげたいです。
そこで、リファレンス機をkikuさんからお譲り頂き、お金も振り込んだので、気兼ねなくリファレンス機をばらすことが出来ます。早速、メイン基板をリファレンス機本体から取り出しました。
１）チューナーユニットをばらす

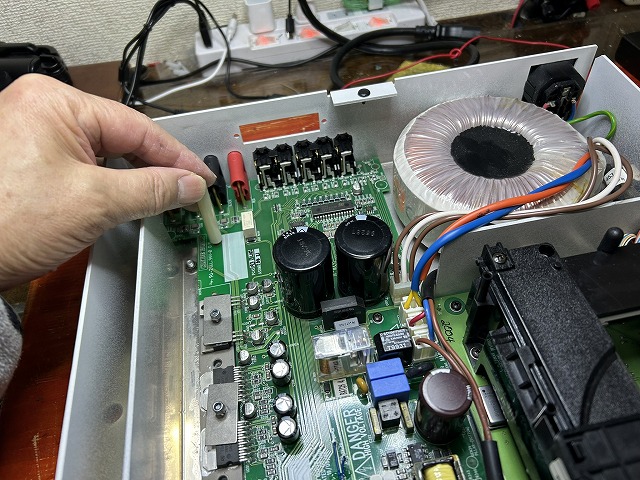

２）メイン基板をばらす

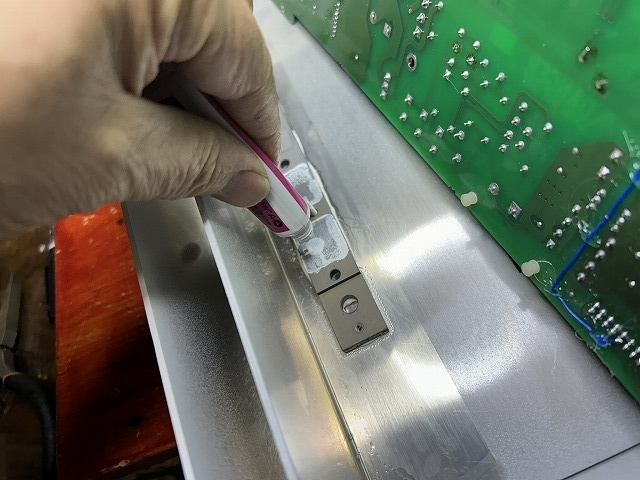

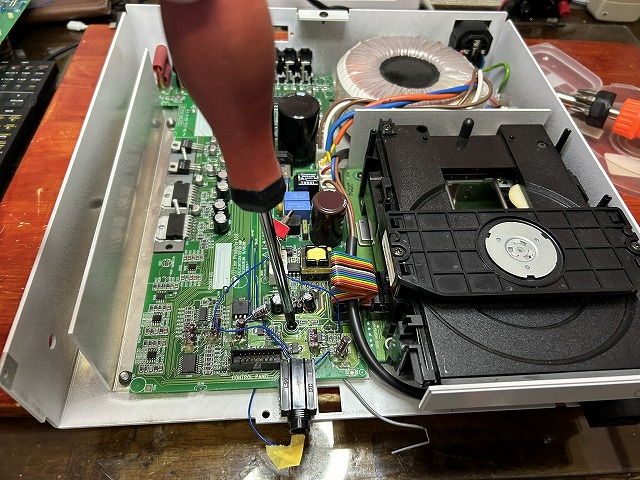

３）メイン基板をNG本体に取り付ける

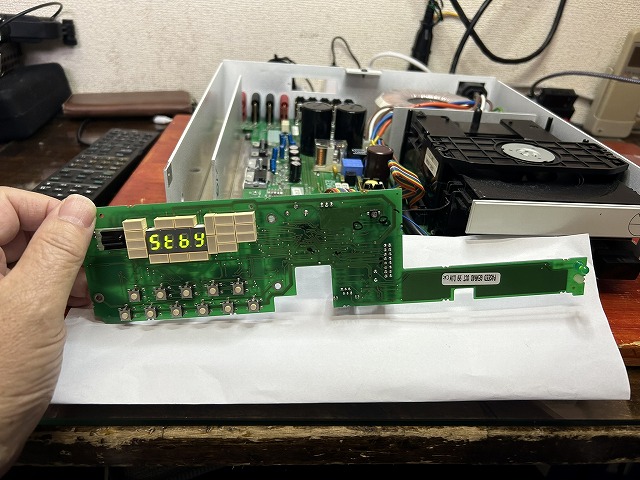

続いてメイン基板を故障している本体に取り付け、交換実験を行います。

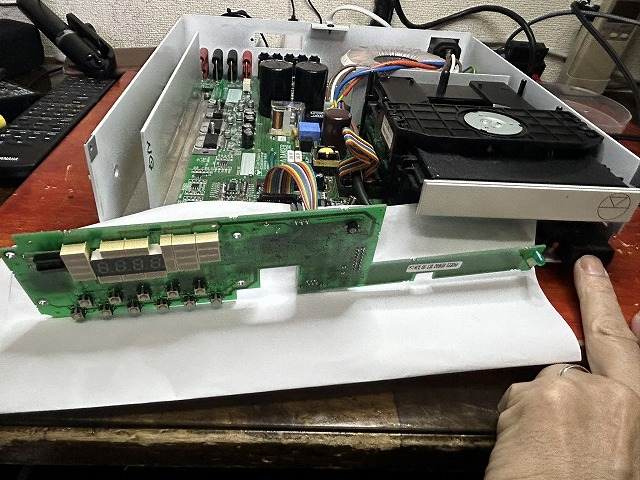

４）メイン基板にNGのコントロールパネルを取り付ける
５）動作の確認
きちんと動作します。
まあ、これまでの経緯から当たり前といえば当たり前ですね。
２．２つのメイン基板を確認

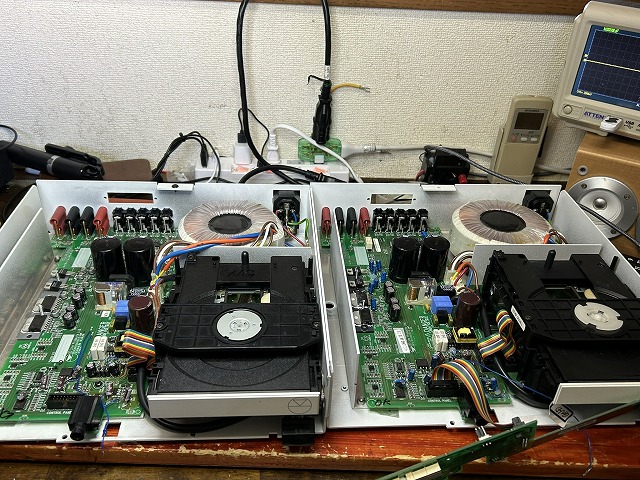

OK品とNG品のメイン基板の違いが無いかを目視で確認します。
そしたら、スイッチング電源の部分に違いがある事を発見しました。
１）正常品
２）NG品

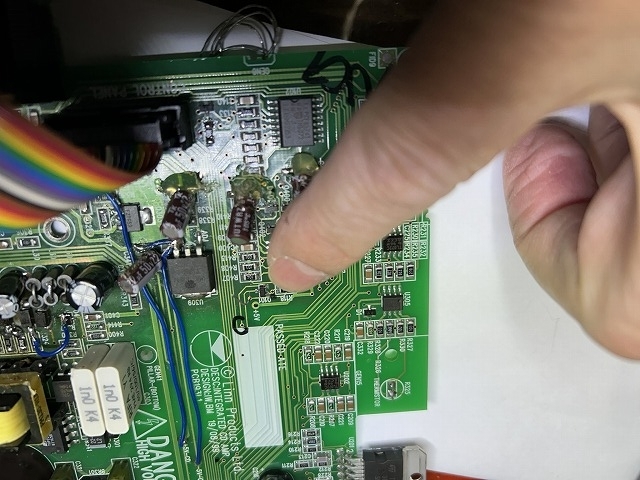

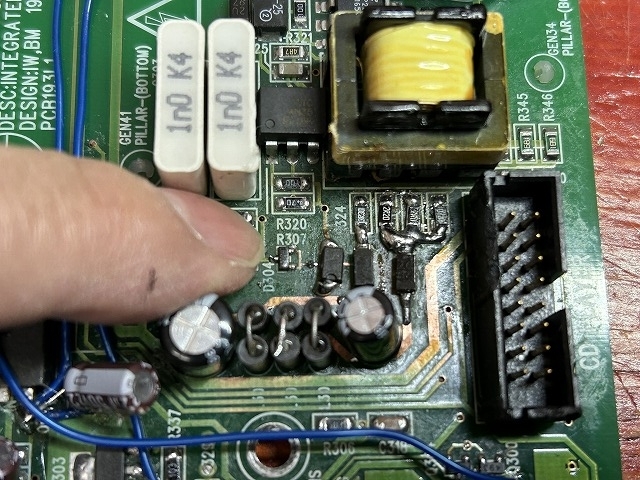

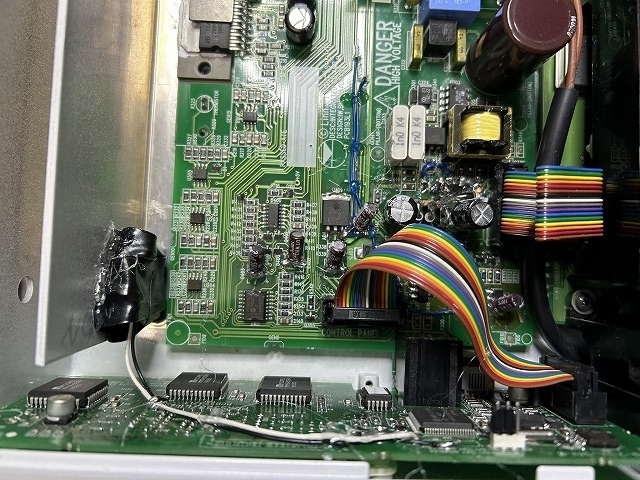

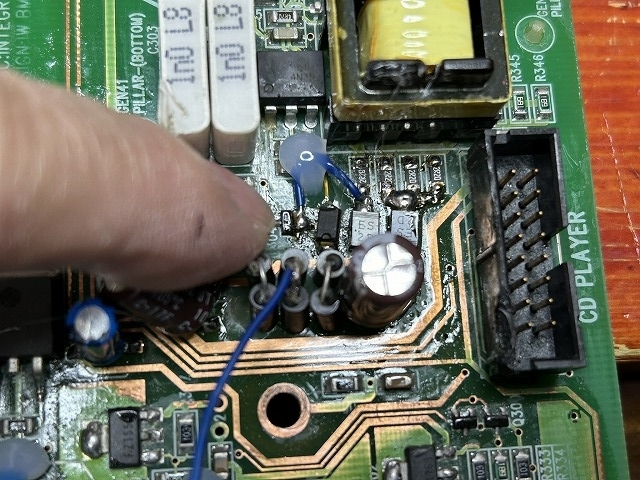

NG品にはこのジャンパー加工処理をしていませんでした。
恐らく、パターンがまだあると思われていて、このジャンパー加工をしていなかったのですね。
３）テスターで導通確認

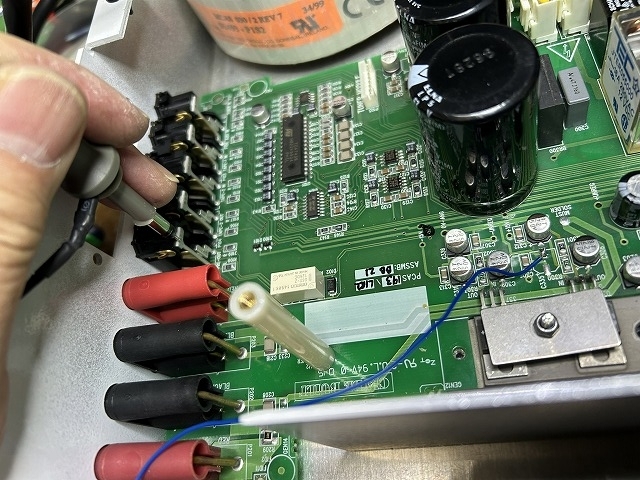

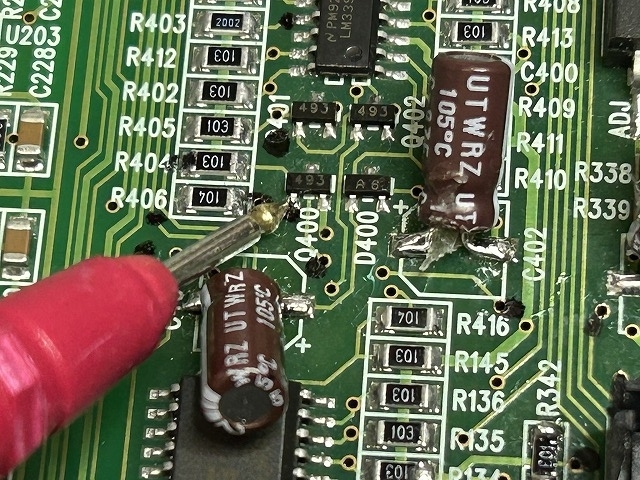

テスターで導通を確認したら、やっぱり導通がありませんでした。
３．ジャンパー加工部分の信号を追いかける

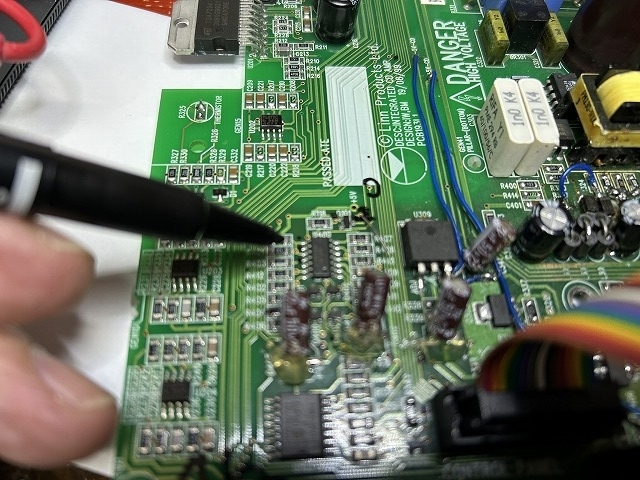

ジャンパー加工が施されていたダイオード以降の信号を追いかけます。

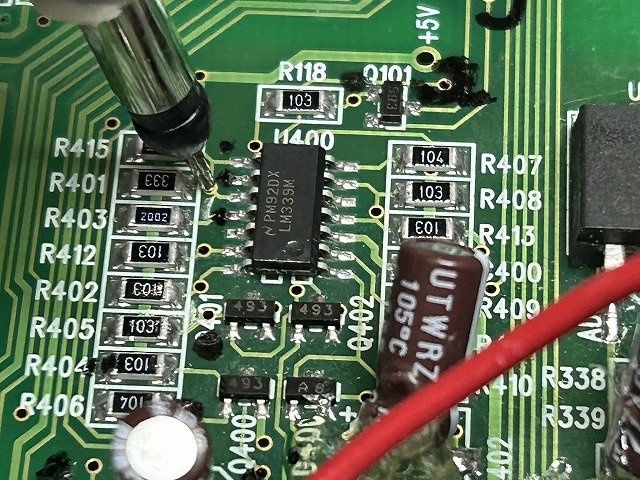

この信号はコンパレータの入力に入っていました。
その後、この信号はトランジスタのベースに入り、そのトランジスタの出力は、コントロール基板のI/Fの6番ピンに入り、CPUに信号を伝えているようです。
つまり、この信号はリファレンス信号と電源電圧を比較し、電源の電圧が高ければH、低ければLの信号をCPUに返す様です。
電源の出力はきちんと出ていても、CPUへの信号が切れていたので、電源がきちんとHレベルになっていないため、CPU
CPUは『LoP』であると判断し、メイン電源をONしなかったという事です。これで全てのつじつまが合いました。とてもスッキリしました。
４．ジャンパー加工、抵抗戻し加工を行う

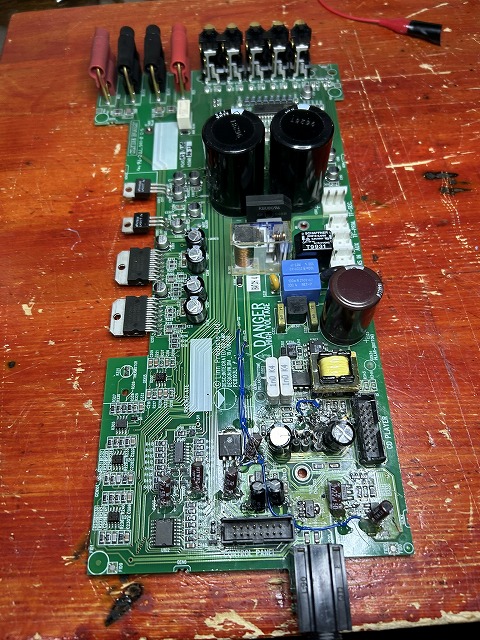

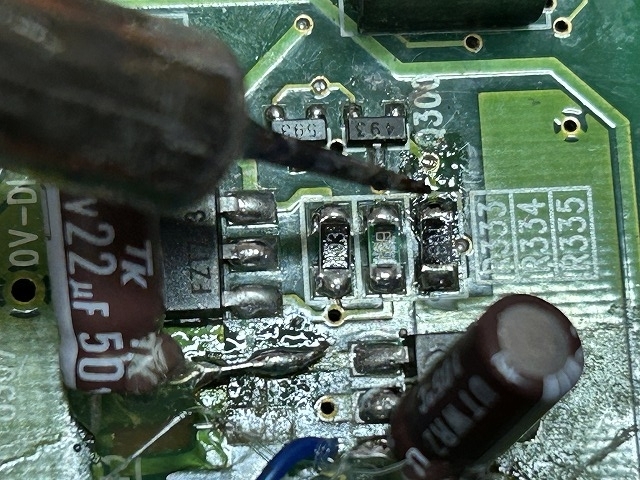

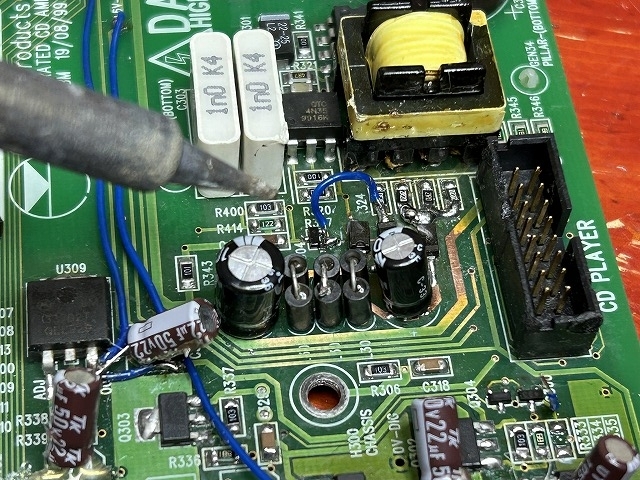

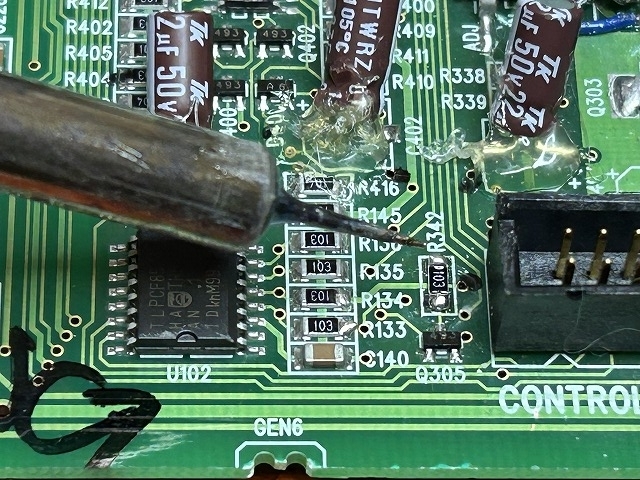

全ての理屈が合い腹落ちしましたので、ジャンパー加工と、メイン電源を強制的にＯＮさせていた加工の除去、そして取り除いていたチップ抵抗を元に戻します。
これで、ジャンパ加工と抵抗の加工が終了しました。
５．加工したＮＧメイン基板をＮＧ本体に取り付け動作確認
いよいよ加工したＮＧ基板を、ＮＧ本体に取り付けて、動作を確認します。
１）メイン基板の取り付け
２）動作確認
動作を確認します。

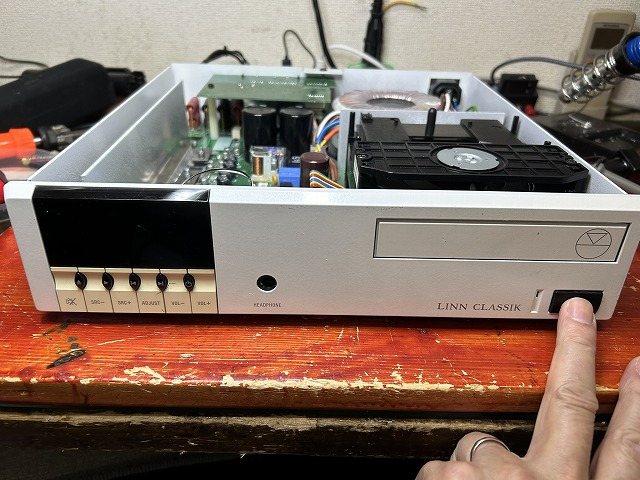

電源ON！

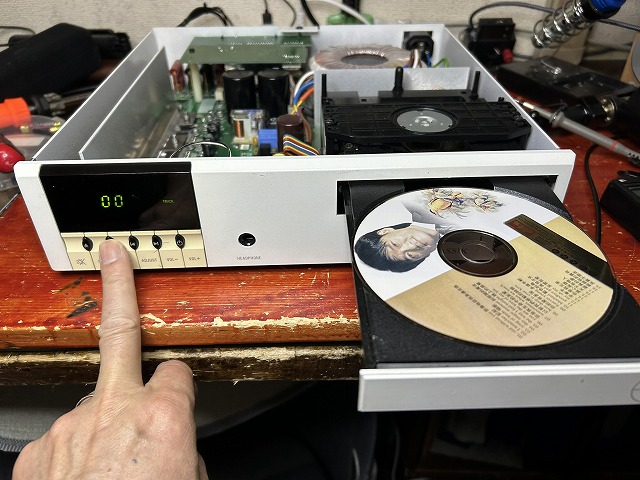

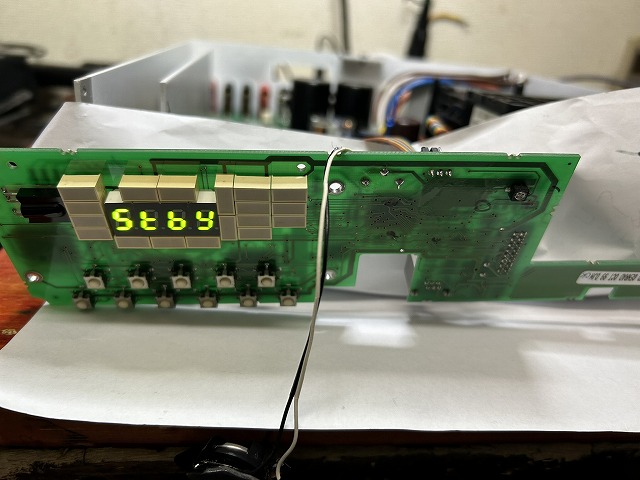

ディスプレイにスタンバイの文字が現れ、メイン電源もONになりました。
ついに直りました～！嬉しい！
６．組付け、動作確認

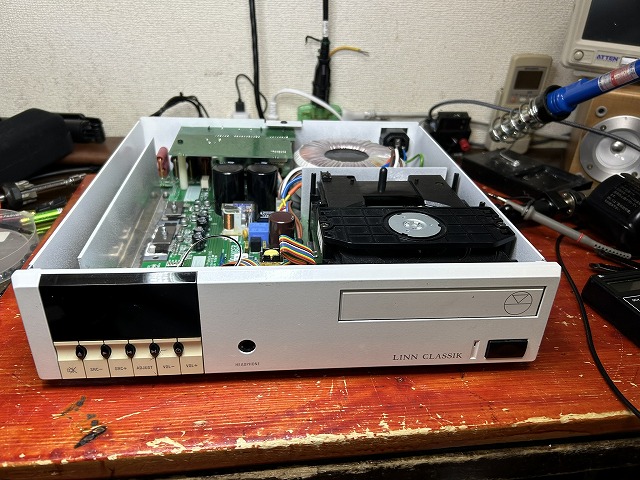

修理が完了しましたので、正式に組付けて、動作を確認します。
１）ホットメルトで部品とハーネスを固定

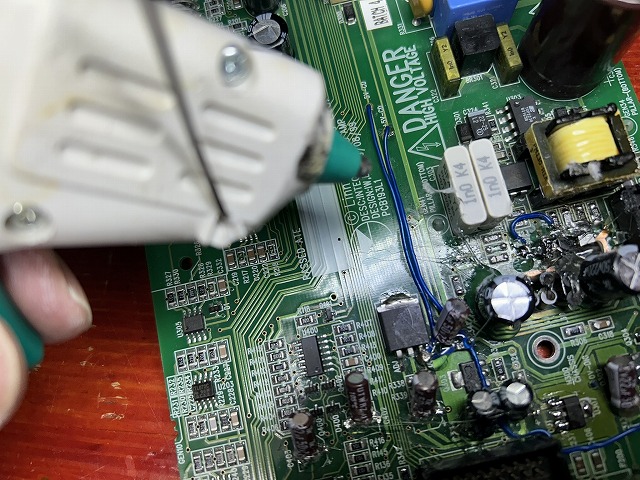

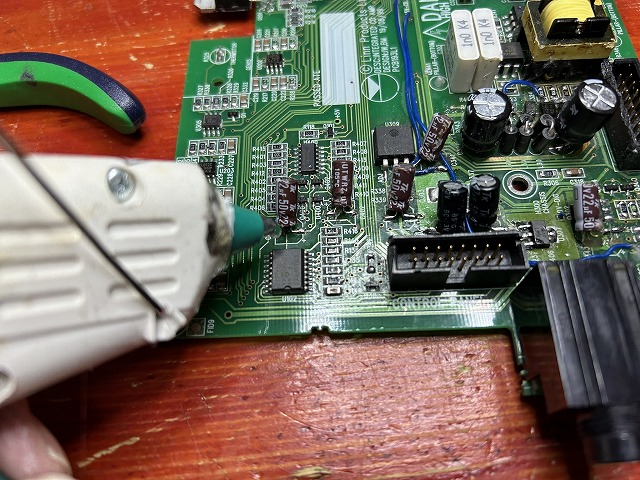

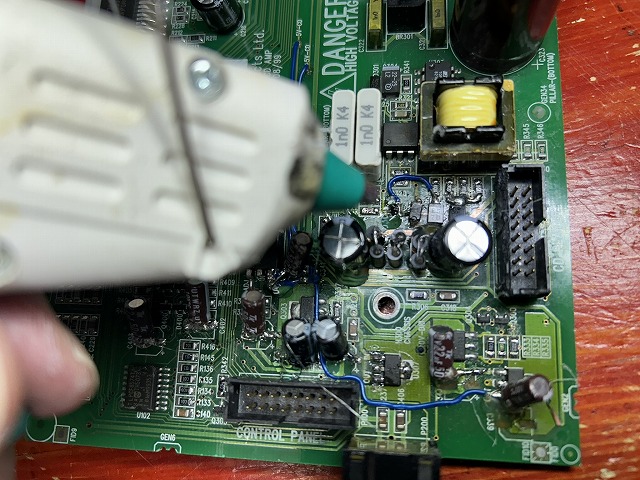

組付ける前に、メイン基板に追加工した部品とジャンパーハーネスをホットメルトで固定します。
これで、完璧ですね。

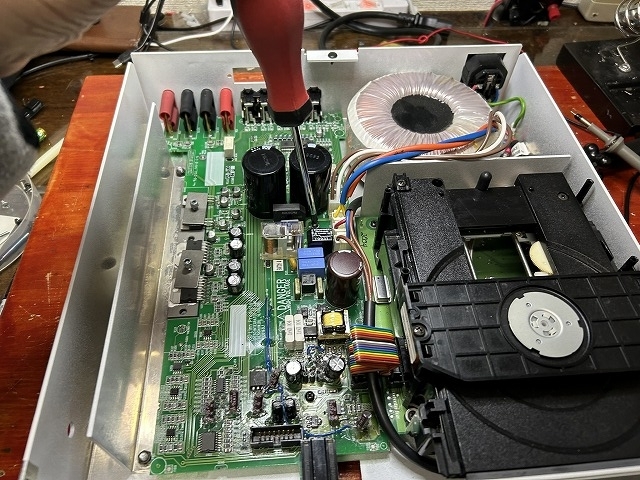

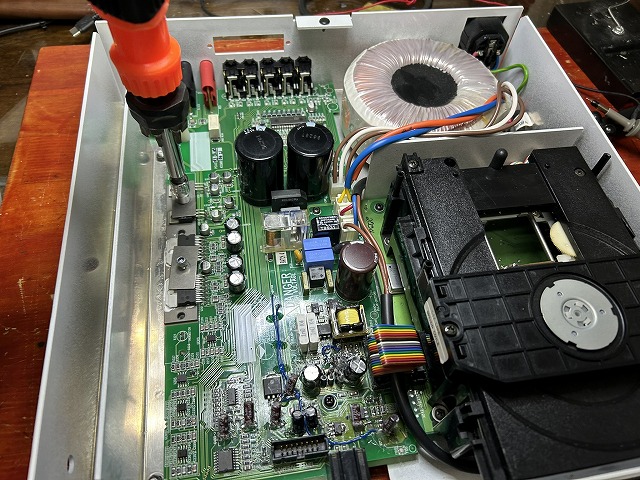

２）メイン基板の組付け

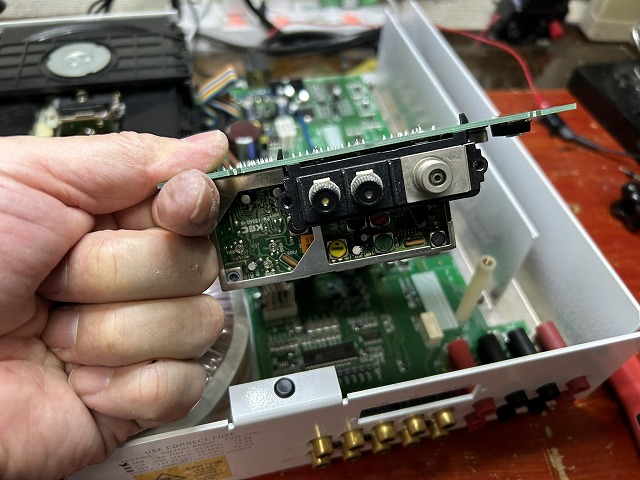

３）チューナー基板の組付け
７．動作確認
全ての動作を確認します。
１）メイン電源ON
まずはメイン電源がONするかを再度確認します。
OKですね。
２）CDユニットの動作確認
続いてCDユニットの動作を確認します。
CDはきちんと読み取り、トラックの切り替えも確実に行えました。
３）アンプの動作確認
最後にスピーカー出力と、プリアンプの出力を確認します。
①スピーカー出力の確認

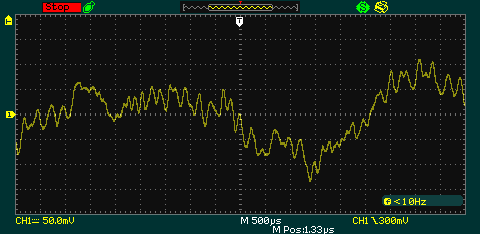

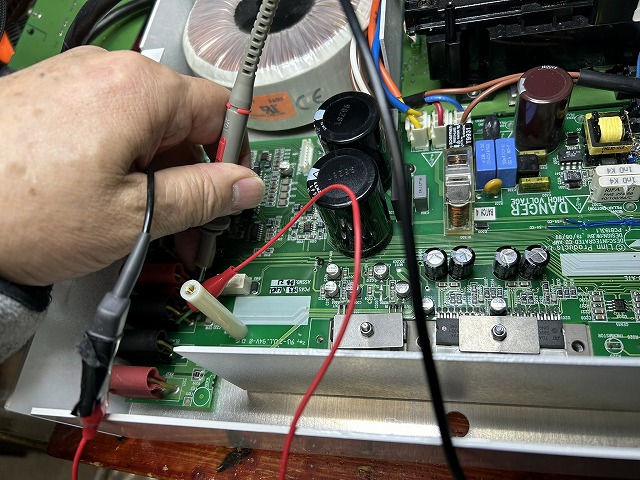

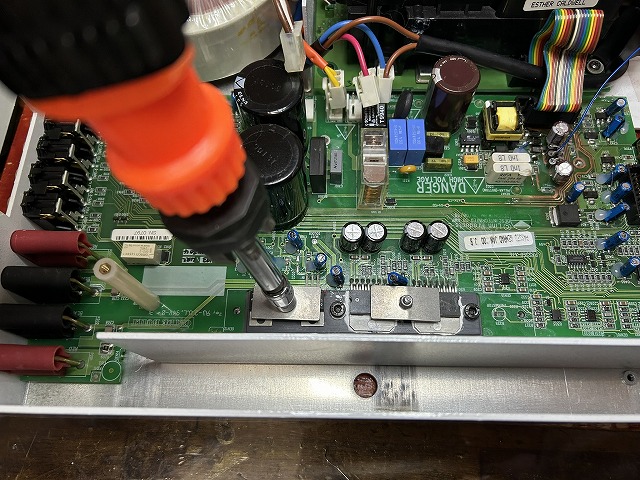

本来であれば、スピーカーを繋いで音声を確認したいのですが、LINN純正のスピーカーコネクタ付きのケーブルを持ち合わせていないので、今回はスピーカー端子をオシロで確認します。

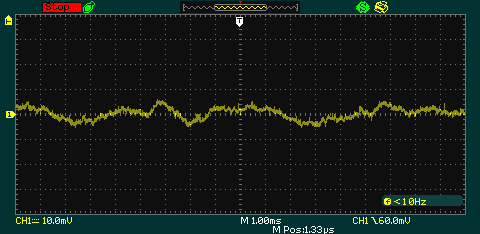

大丈夫ですね。

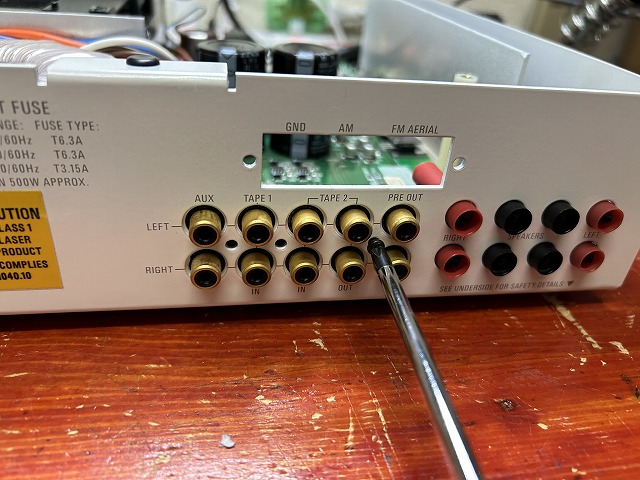

②プリアウトの信号確認

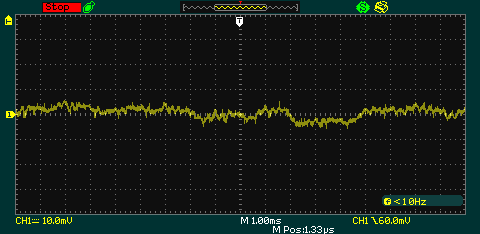

プリアウトもきちんと動作しています。
８．仕上げ
動作が確認出来ましたので、最後に組付けて仕上げます。
１）バックアップ電池の設置

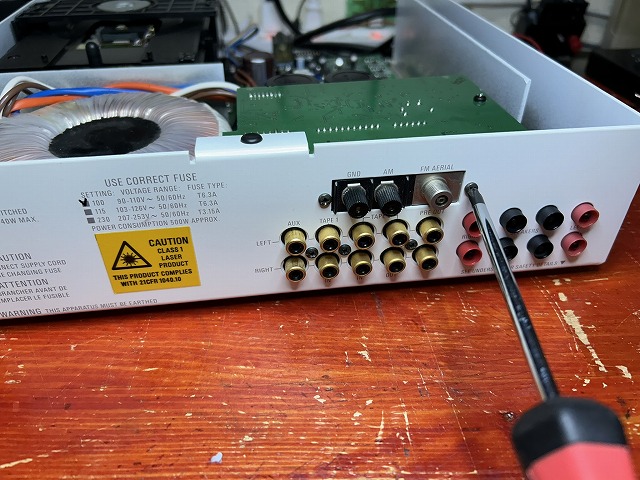

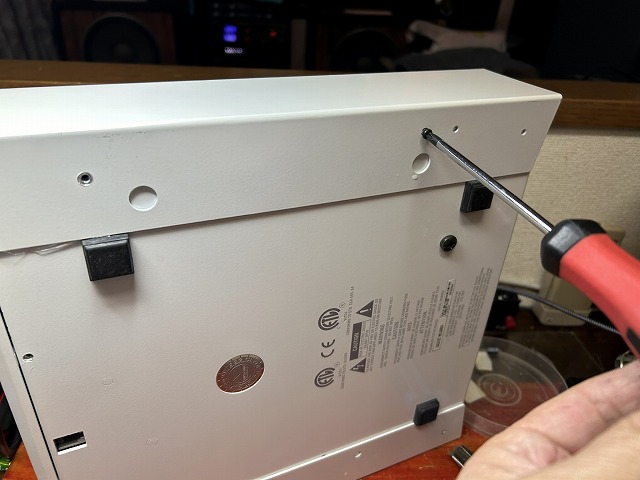

２）カバーの組付け

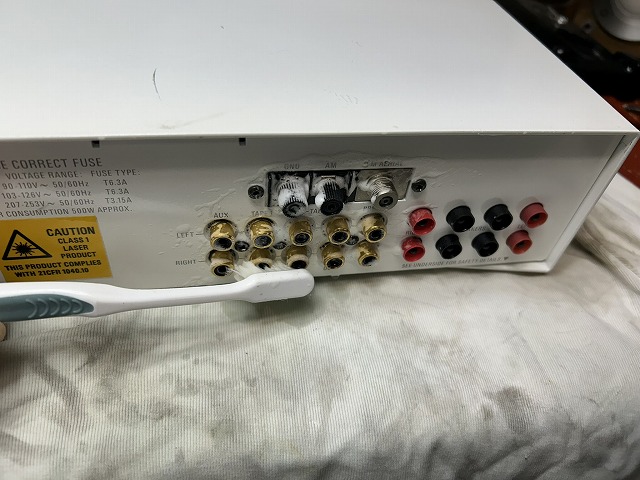

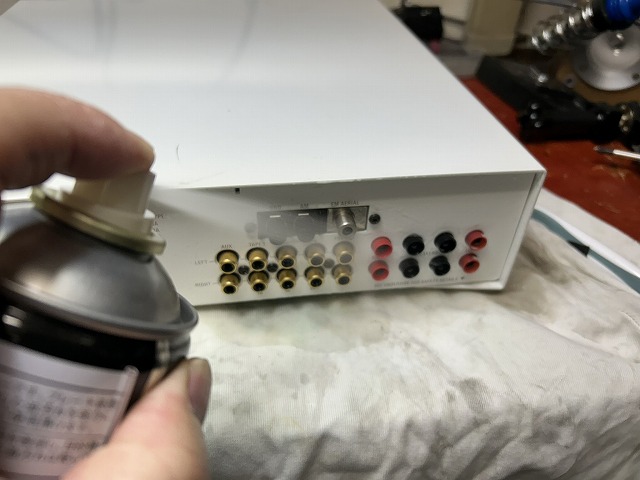

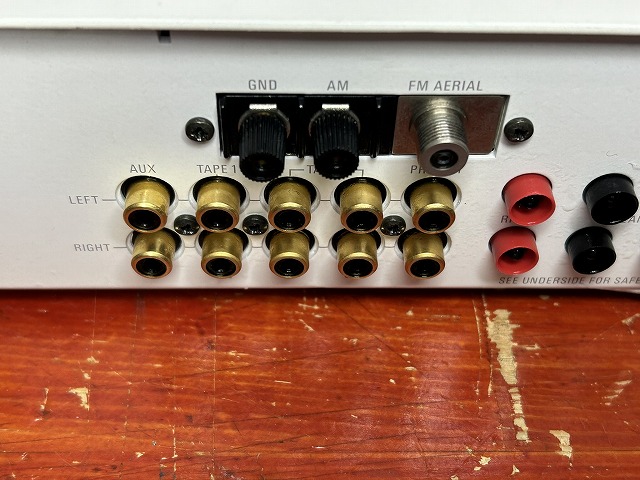

３）リアコネクタの洗浄
４）TOP、フロントカバーの洗浄
５）修理完了
これで修理が完了しました。
今回の修理は、回路図が無い中での修理でしたので、なかなか原因が特定できず、時間が掛かってしまいました。
依頼された方には、結構お待ち頂きました。大変申し訳ございませんでした。
でも、リファレンス機を譲って頂いたお陰で、交換実験やＯＫとＮＧの比較が出来るようになり、修理が一気に進みました。
Kikuさん、大変ありがとうございました。
これで、ストレスが無くなり、ゆったりとした気持ちで新年を迎えることが出来ます。
達成感ありです！
、
