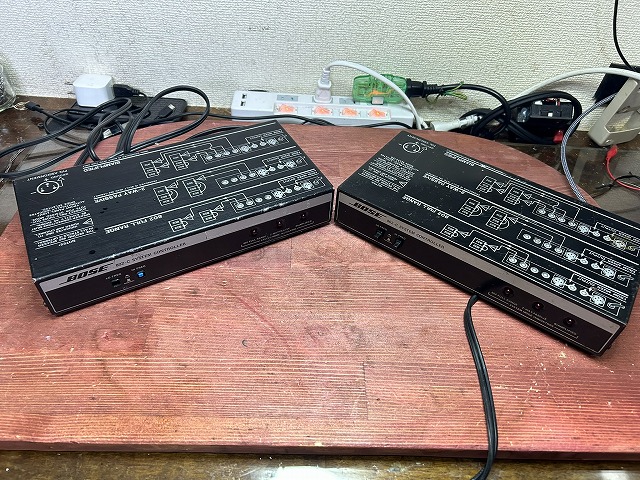

さて、今日の話題は修理の記事に戻ります。先日落札した『BOSE 802Ⅱ用のシステムコントローラのジャンク品』のその後です。今回は、２つのシステムコントローラの動作確認を行い、とても状態の悪い方をメンテナンスします。
１．ジャンクシステムコントローラBの動作確認
ジャンクシステムコントローラBの動作を確認します。

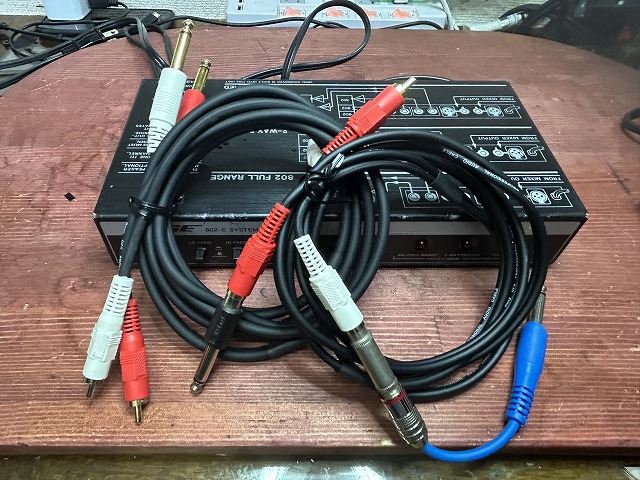

１）動作確認用のケーブル
システムコントローラの入出力コネクタはRCAではなく、フォーンコネクタとXLRだけですので、PAで用意していたケーブルを使用します。
２）電源の動作確認
まずは電源の動作確認を行います。
電源は大丈夫ですね。
３）モード切替

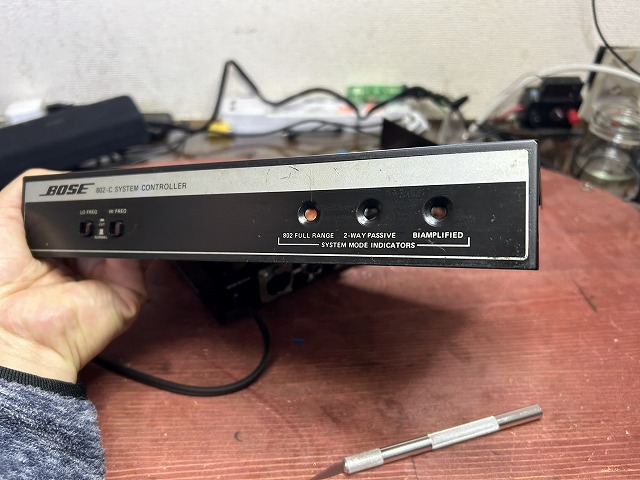

このシステムコントローラは、モードが３モードあります。でもモード切替スイッチがありません。Tomが想像するに、おそらくフォーンジャックにコネクタが入った場所で、自動的にモードが変化すると思いました。

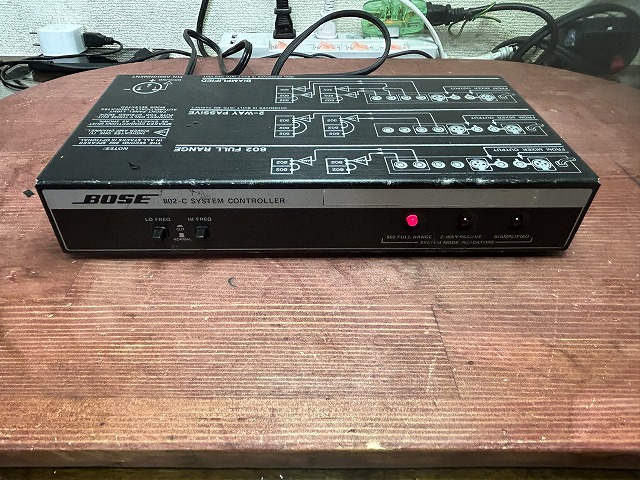

① フルレンジモード

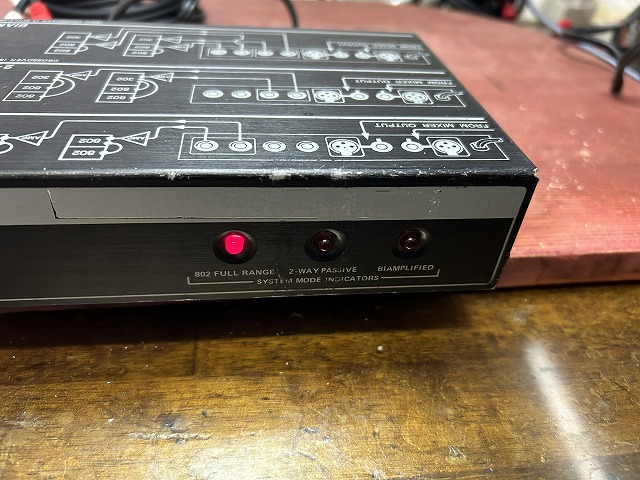

まずは出力のフォーンコネクタをフルレンジの場所に挿入してみます。これはデフォルトですね。
② ２ウェイモード

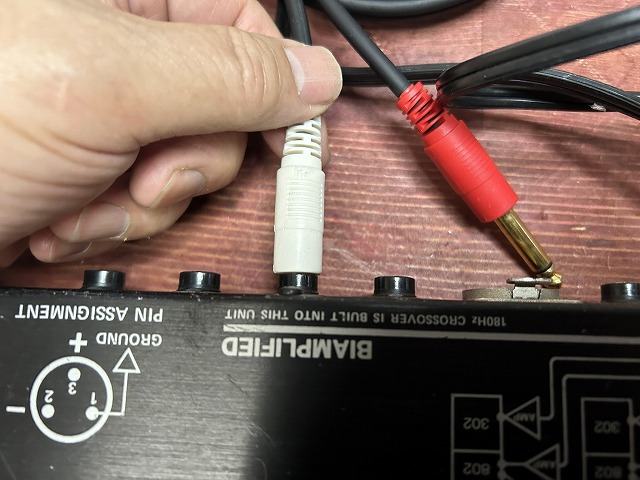

出力コネクタを２ウェイモードに挿入します。
するときちんとモードが変わりますね。OKです。
４）音声の確認

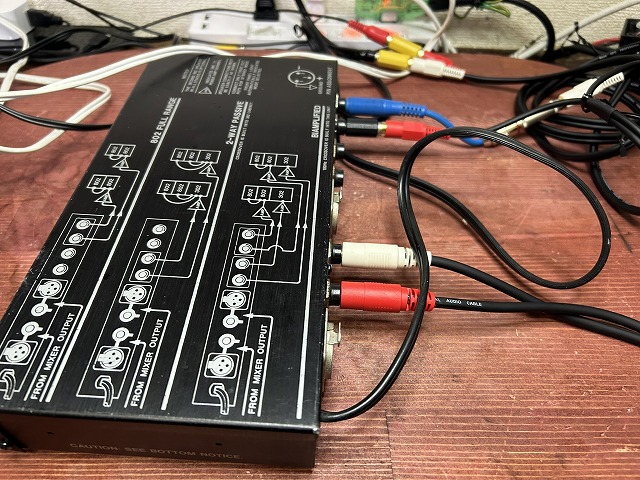

それでは実際に入出力のケーブルを接続し、動作の確認を行います。
再生音を確認するのは最小限のシステムであるCDラジカセです。
音声の動作確認結果、全然問題なしです。これで、１台は確保しました。
２．ジャンクシステムコントローラAの確認
続いて、とても程度の悪いシステムコントローラAの動作を確認します。
１）電源確認
電源はOKです。
２）音声確認
続いて音声を確認します。
なんと、音声もOKでした。
３．程度の悪いB機のフォーンコネクタのメンテナンス
程度の悪いB機を確認したら、なんと動作します。そこで、B機のメンテナンスを行います。

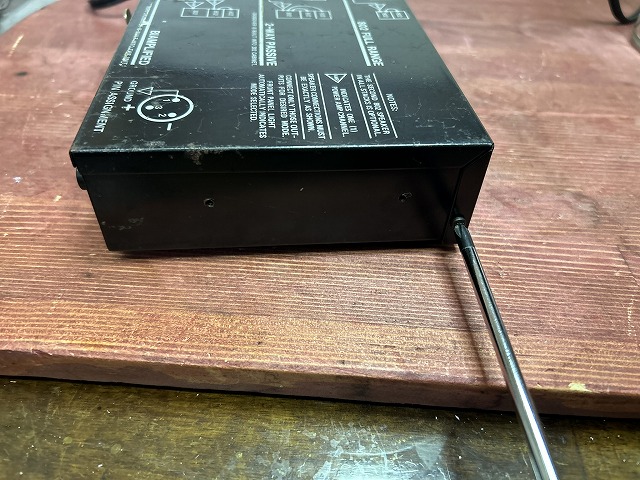

１）ケースのバラシ

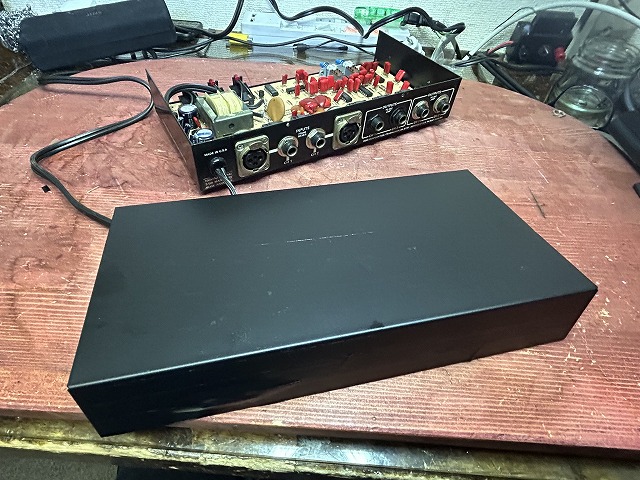

まずはケースをバラします。
２）RCAコネクタへの可能性確認

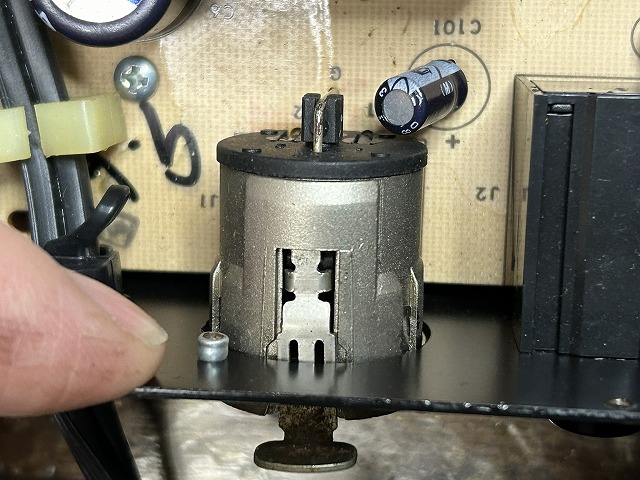

本当は、入出力コネクタをRCAに交換したかったのですが、基板直付けのXLRの固定部を確認したら、なんとビスナットで止めではなく、リベット止めでした。これではこのリベットを壊さないと基板が取り出せないので、RCAコネクタへの変更は諦めました。
３）ザビだらけ入力フォーンジャックのワッシャーとナットの交換
フォーンジャックは錆びだらけです。

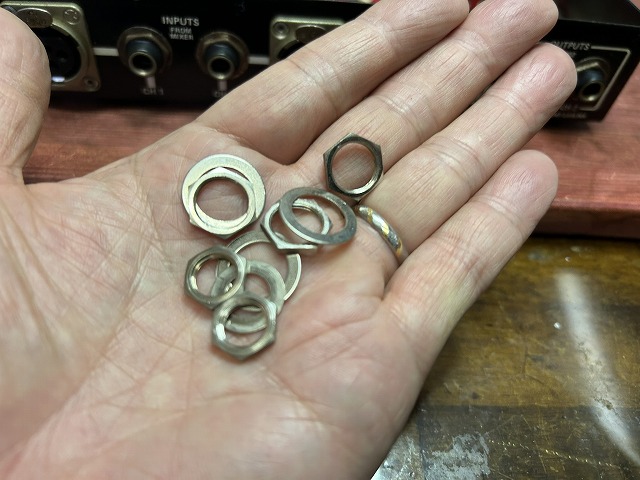

そこで、手持ちのナットとワッシャーに交換します。でも6つあるジャックのうち交換できるのは、3個だけです。

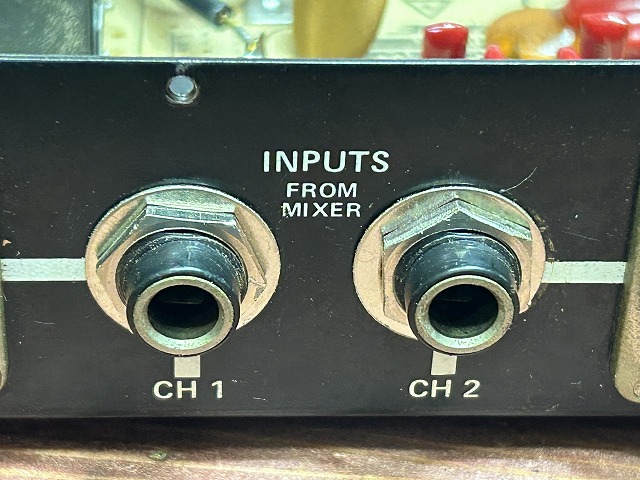

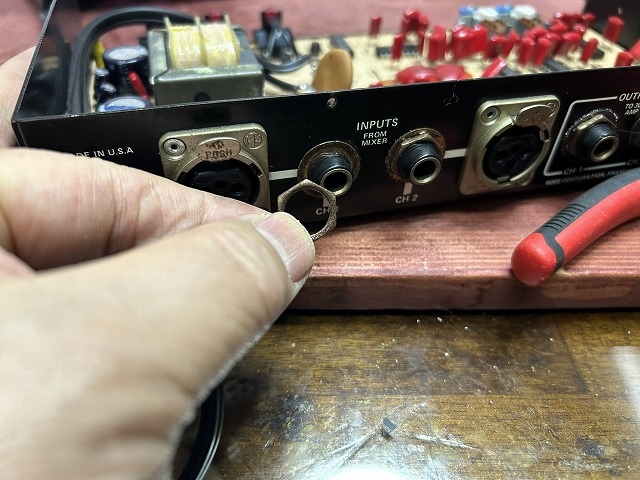

まずは、入力コネクタのネットとワッシャーを交換します。

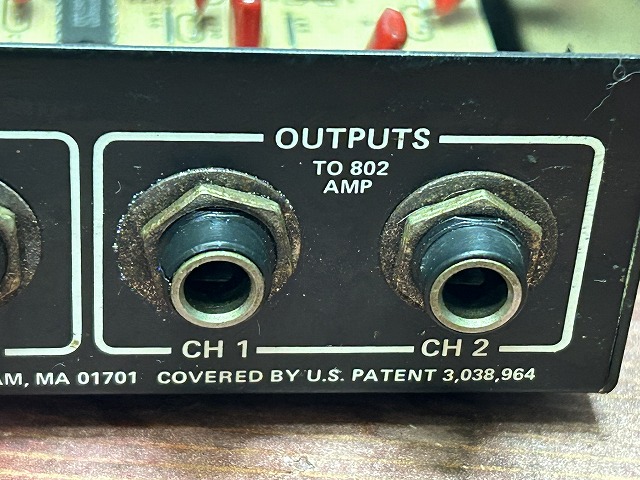

４）錆びだらけの出力コネクタ（フルレンジ）の交換
続いて出力コネクタの１つを交換します。

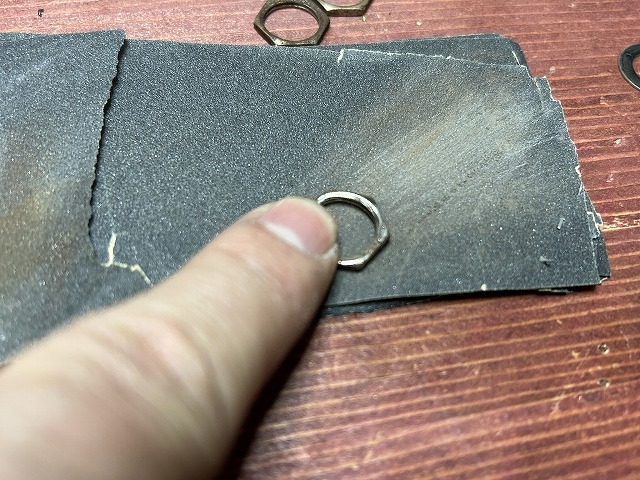

でも、もう一個は錆びだらけなので、サンドペーパーで錆を取ります。

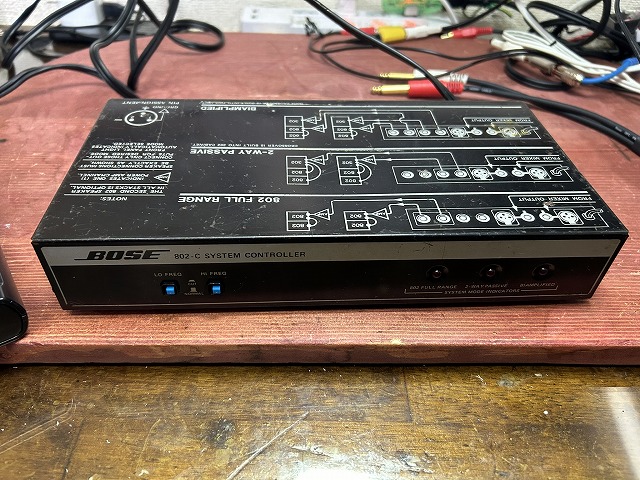

４．程度の悪いA機のTopカバーの塗装
続いて、程度の悪A機のTopカバーを塗装します。

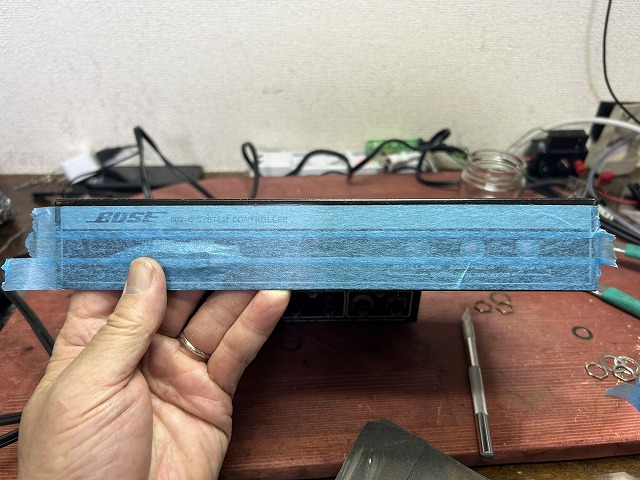

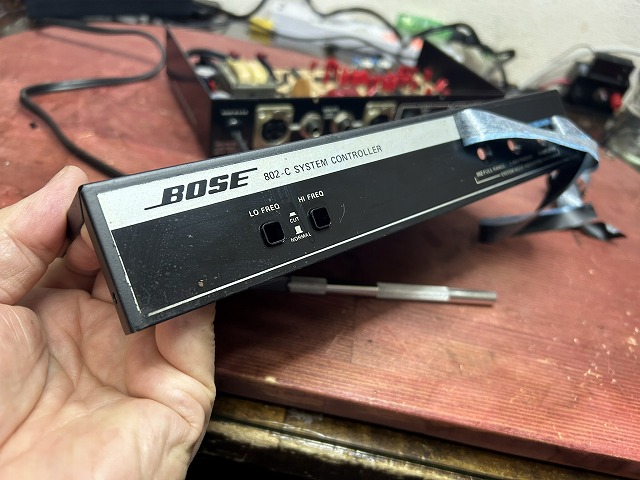

１）フロント部のマスキング
２）塗装
ついでに、残った２個のOUTPUTフォーンコネクタのナットとワッシャーも塗装します。
５．組付け
それでは、塗装したナット、ワッシャー、Topカバーを組付けます。
１）ナットとワッシャーの組付け
２）Topカバーのマスキングテープの外し
塗装したTopカバーのマスキングを外します。
３）Topカバーの組付け

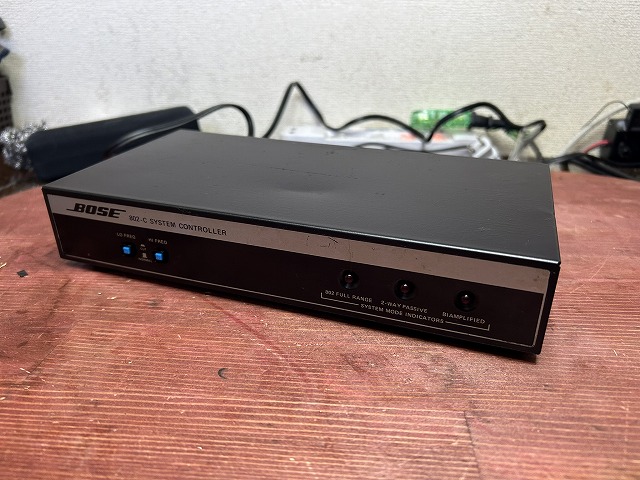

これで、程度の悪いA機はかなり綺麗になりました。
次回は、程度の良いB機のメンテナンスです。
お楽しみに！
