さて、先週末から始まったLINNのプリアンプKAIRNの修理ですが、昨日の記事では、無事動作を確認する事ができました。高価なアンプですので、二次災害が無く、無事修理が出来てホッとしています。
1.もう一つの依頼
今回の依頼された方より、KAIRNも大分古くなって来たので、今後も末長く使用するために、電解コンデンサを全て交換して欲しいと言う依頼がございました。

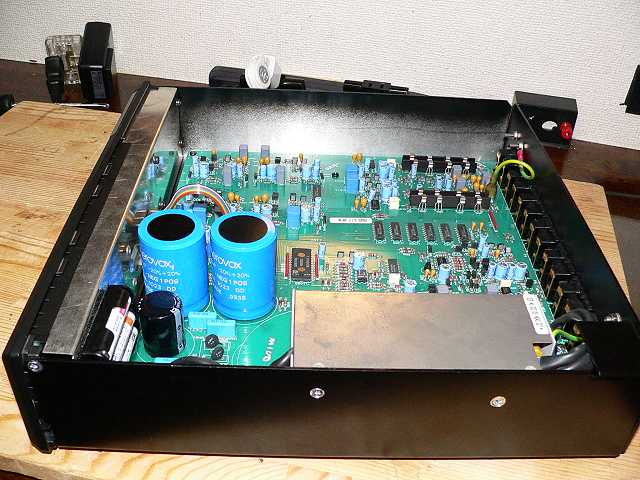

しかし、KAIRNのメイン基板の電解コンデンサは、50個くらい有りますので、何日かに分けて交換することにします。
2.交換する電解コンデンサー
交換しなければならない電解コンデンサが50個も有りますので、手持ちのコンデンサで間に合うかどうか心配でしたが、基板を調べてみると、なんと使用しているのは、220μF16Vと、22μF50Vの2種類だけで、しかもどちらも同じくらいの数となっています。以前、KAIRNのメンテナンスを行うために、22μFは結構購入していた記憶が有りましたが、220μFは有るかどうか心配でした。

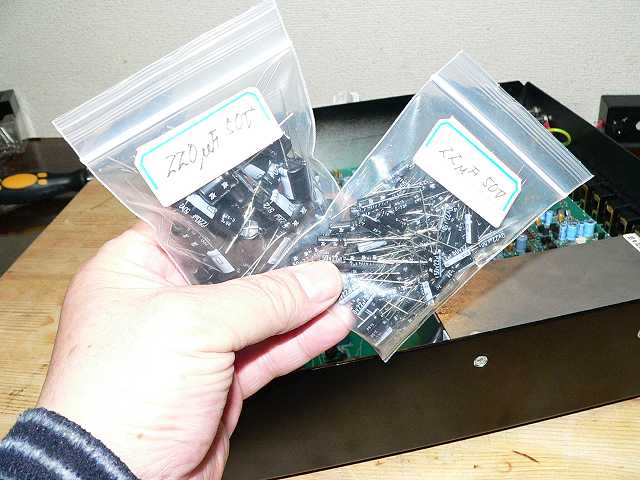

そこで、部品箱を調べてみると、なんと220μFも沢山有りました。ラッキーです。
おそらく、KAIRNのメンテナンスのために買っておいたのだと思います。
3.基板の取り出し

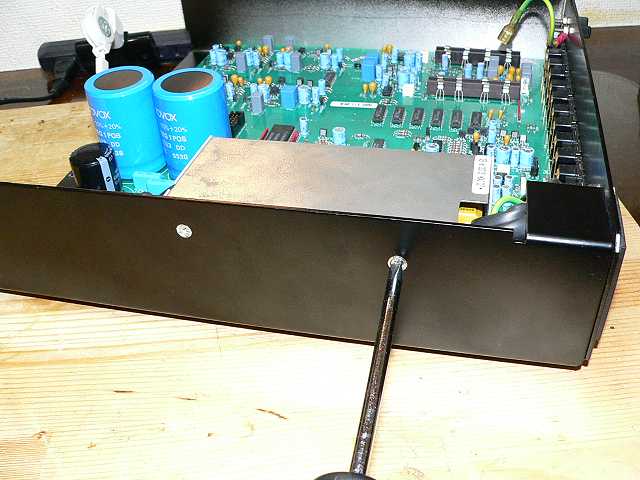

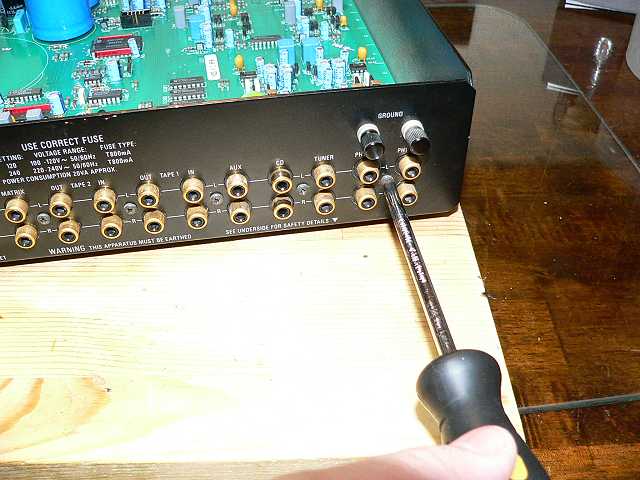

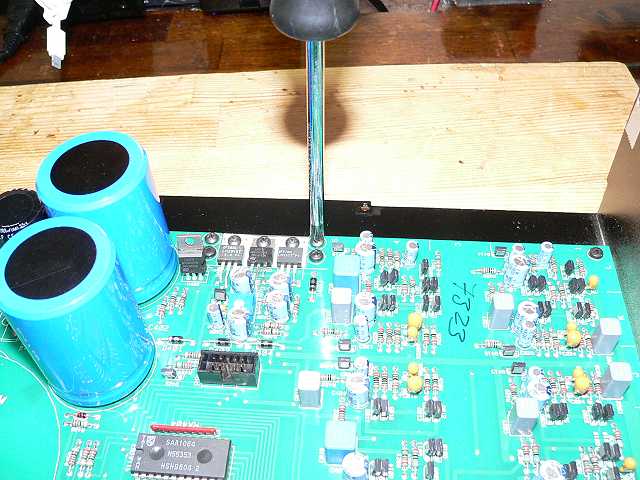

さあ部品も揃ったので、早速基板を取り出します。

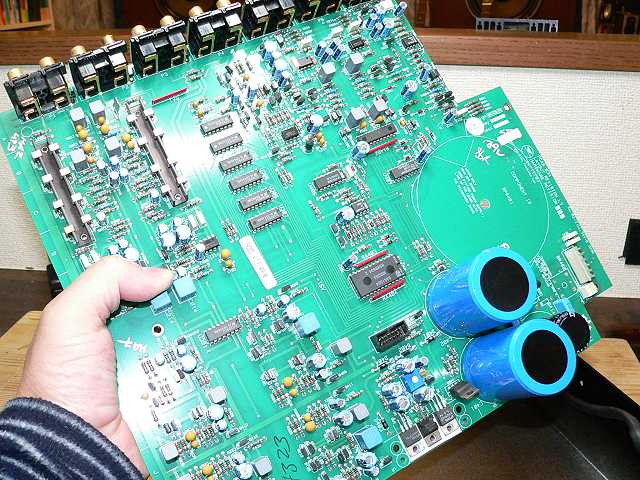

無事、基板の取り出しが完了です。
4.コンデンサの交換の方針
Tomの毎日の修理に割り当てが出来る時間は、夕食後の1時間です。なので、一気には交換が出来ませんので、今回は、3回に分けて交換を行います。
また、前回コンデンサの交換を行った際、コンデンサの足が部品面でショートしていて、二次災害が発生した事が有りましたので、その反省から、今回は数個取り付けたらテスターでショートの確認を行うことにしました。

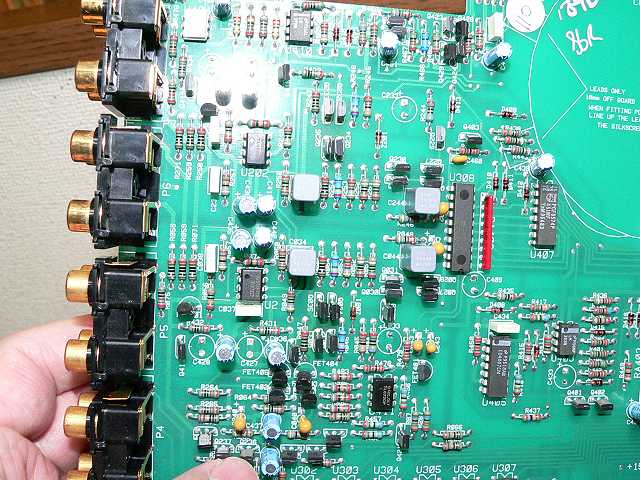

今回交換するのは、このブロックです。
5.交換実施
さあいよいよ交換です。
1) 半田ゴテで、部品除去

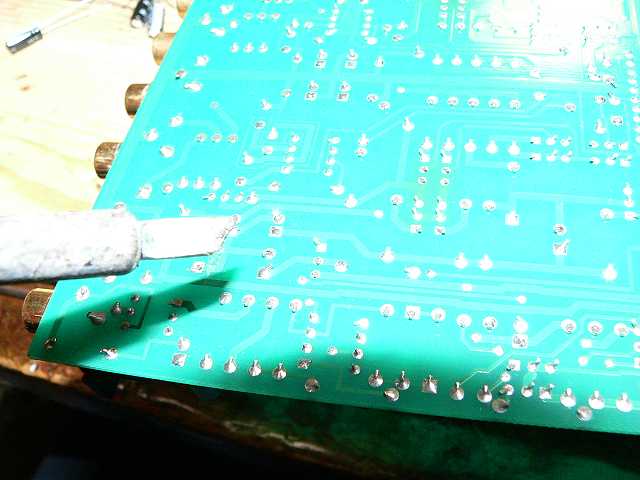

コンデンサの交換は、足が曲がっているので、まず、部品の足にコテを当て、片方ずつ部品を倒しながら 抜き取ります。
まずは、220μFの電解コンデンサの部品を抜き取りました。
2)部品を抜き取ったら、半田を吸い取る
3)コンデンサの足を磨く

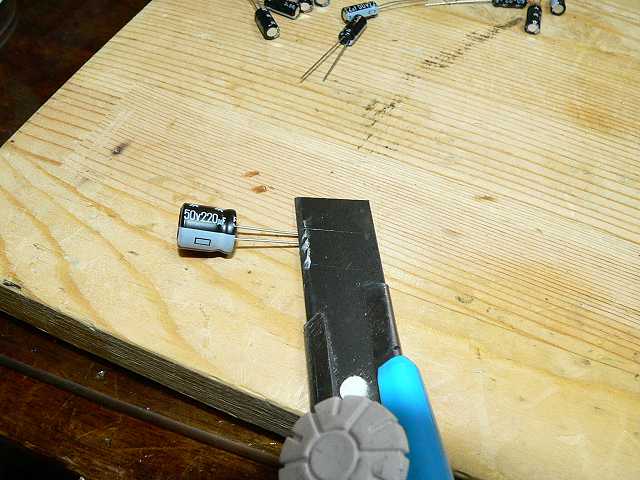

いつもの様にカッターの刃で、交換する電解コンデンサの足を磨きます。
4)部品を取り付ける
新しい部品を半田付けします。

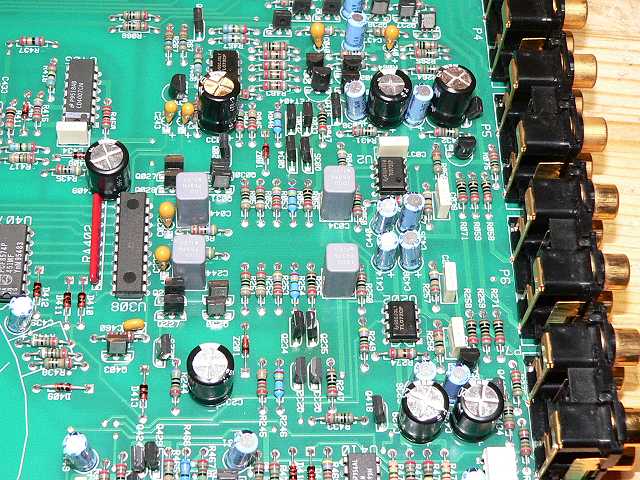

220μFのコンデンサの取り付け完了です。
5)ショートの確認

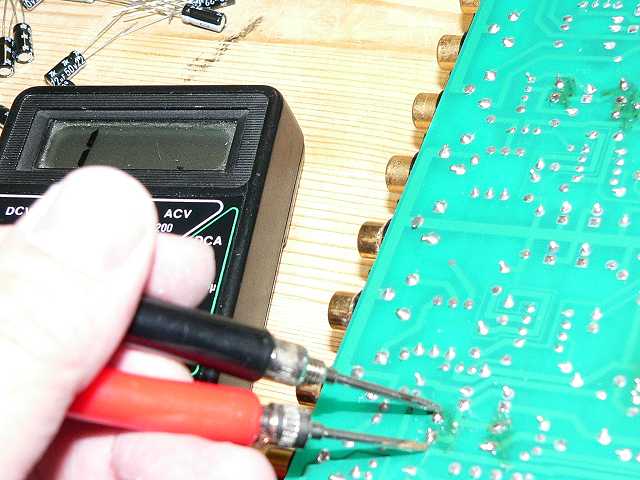

最後にテスターを使用して、コンデンサショートを確認します。
まあ、220μFのコンデンサは、足間ピッチが広いので、ショートは無いでしょう。
確認結果、ＯＫでした。
6)22μFのコンデンサの交換

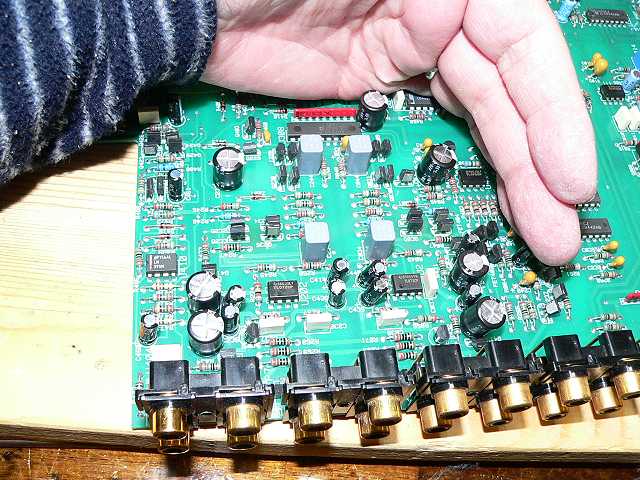

同様に、22μFのコンデンサも新しいものに交換します。このブロックでは、22μFの方が個数が多いですね。
上記の作業を何度も繰り返して、今回のブロックの交換作業は終了です。
あとは出張から帰ったら実施します。
お楽しみに！
