さて、雨降りなのでしばらくはインドアの記事になります。今回もTDA7293のデュアルアンプの製作です。以前も申し上げましたが、お世話になった方に約1万円強で、アンプを作って差し上げています。前回は、電源ハーネスの接続でした。今回はその後の電源フィルターを製作します。
１．フィルターの部品

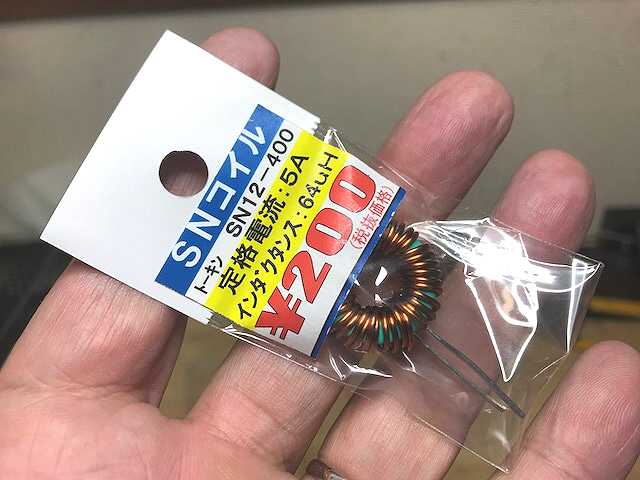

電源フィルターの部品は、常にストックしています。ユニバーサル基板、コイル、電解コンデンサ、セラミックコンデンサです。これでπ型のフィルターを製作し、スイッチングノイズを軽減させます。
２．部品のレイアウトとはんだ付け
早速始めましょう！

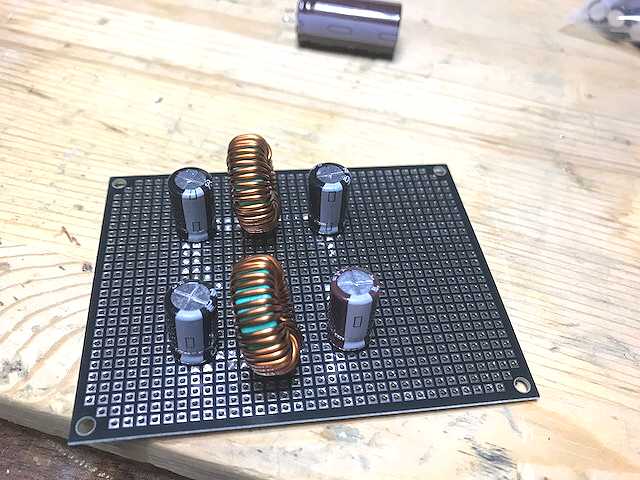

まずは、部品が均等に整列するように、レイアウトを決めます。やはり美しさも大切です。

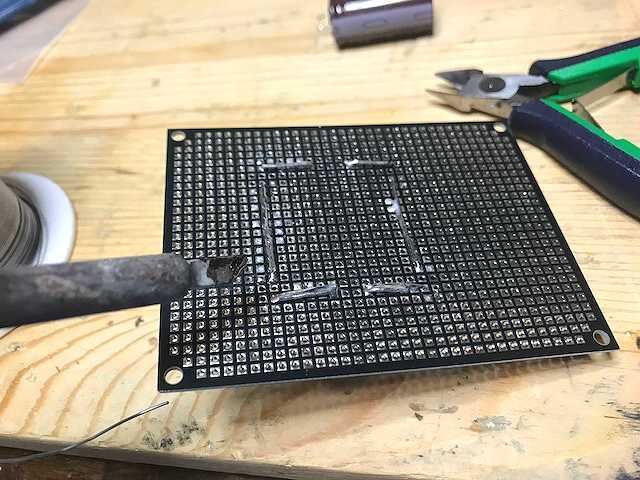

そしてはんだ付けを行います。ユニバーサル基板なので、部品のリードを利用して、パターン代わりにします。

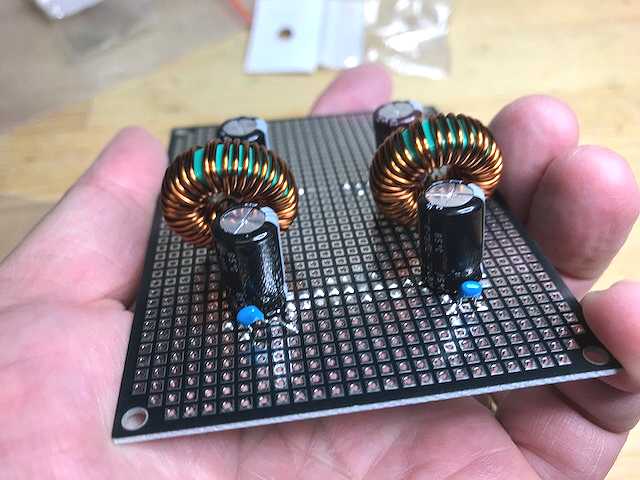

もう一つの電解コンデンサも取り付けます
そして、セラミックコンデンサもね。
これで、部品のレイアウトとはんだ付けは終了です。
３．入出力のハーネスの半田付け
出来上がったフィルター基板に入出力のハーネスとハーネスを利用したGNDパターンを作ってゆきます。
１）入力ハーネスの半田付け

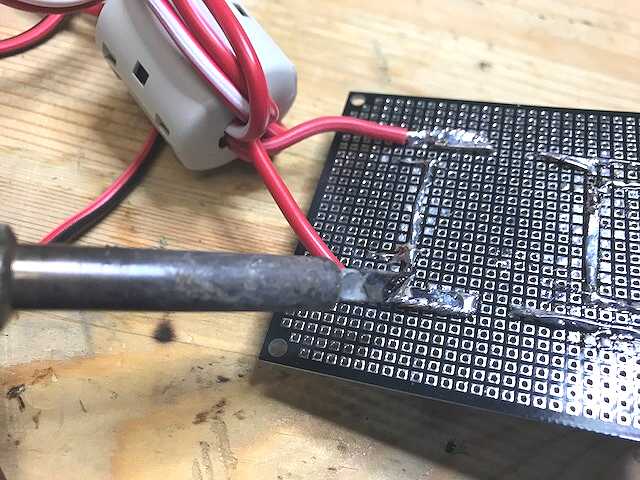

まずは入力側のハーネスの半田付けを行います。
そして、±36Vの電源のセンターにGNDパターンを作ります。
基板のスペースが空いていたし、秋月の格安電解コンデンサ（3300μF×4で100円：今は販売していない）の残りが有ったので、これをフィルターの最後に取り付けることにしました。
２）出力のハーネスの半田付け

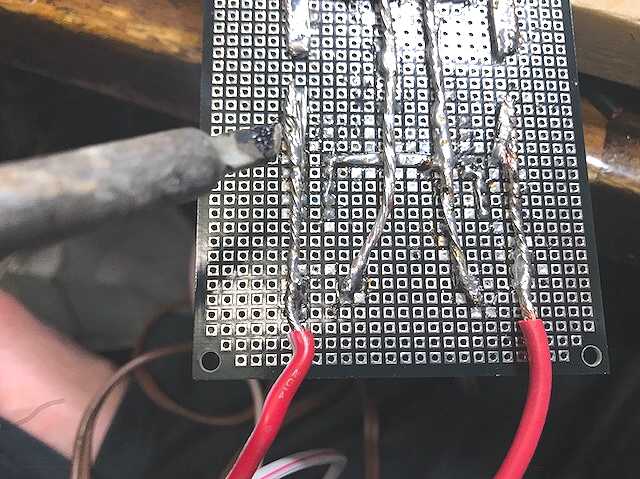

そして、出力のハーネスを半田付けします。
４．フィルター基板の完成

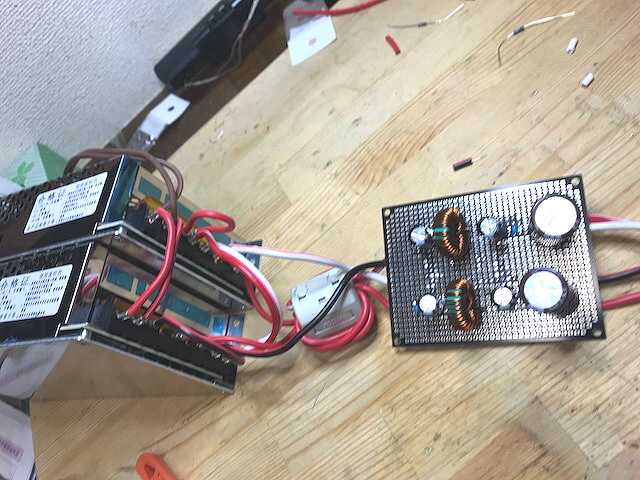

これでフィルター基板の完成です。

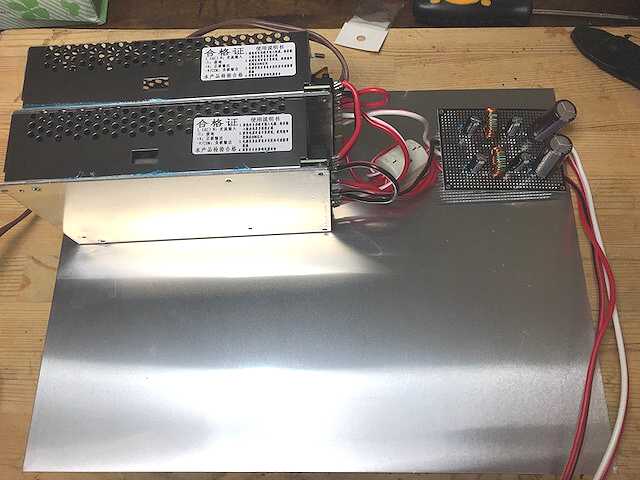

ベースとなる、アルミ板の上にレイアウトしてみましょう！
なかなかいい感じです。
次回は、ブロックコンデンサ基板の製作です。
お楽しみに！
