さて、今日の話題は、昨日行ったBOSEのミニレシーバー RA-15の修理 −その２−です。昨日は、修理がしやすいよう、中身をバラバラにした所まででしたね。さあ、今回はどんな展開が待っているのでしょう？楽しみですね。
１．+5Vのロジック系の電源を調べる

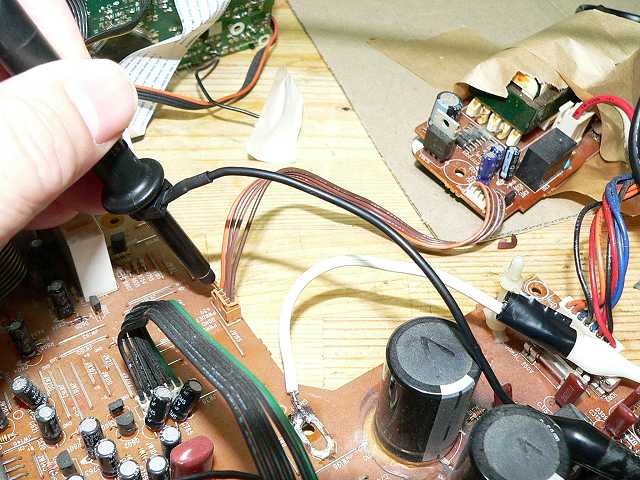

音が出ない原因はいろいろありますが、ロジック系がおかしくなっている可能性もあります。そこで、そう言えば、ロジック系は動いているように見えましたが、デジタルボリュームの動きが変でした。そこで、まずはロジック系の+5Vの電源電圧を確認します。

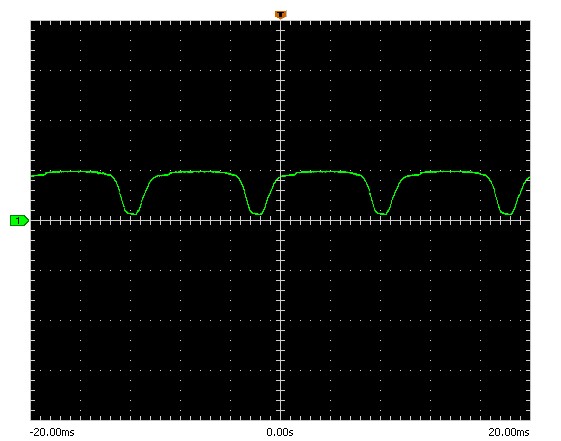

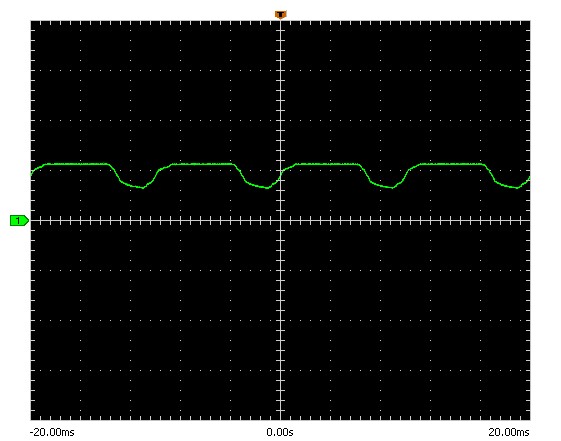

すると、下記の様に、+5V系は、リップルがひどい状態です。
よくこれで、表示部が動いていましたね。

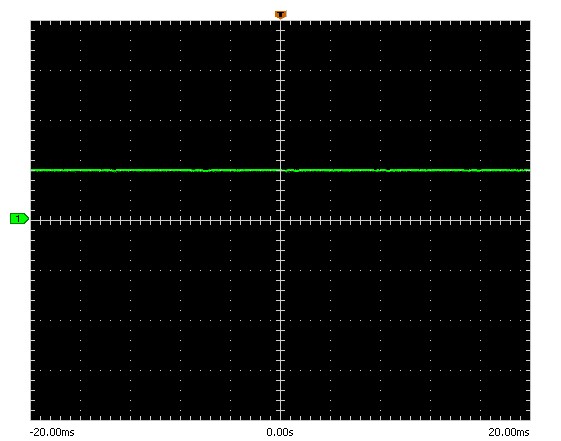

１）スタンバイ

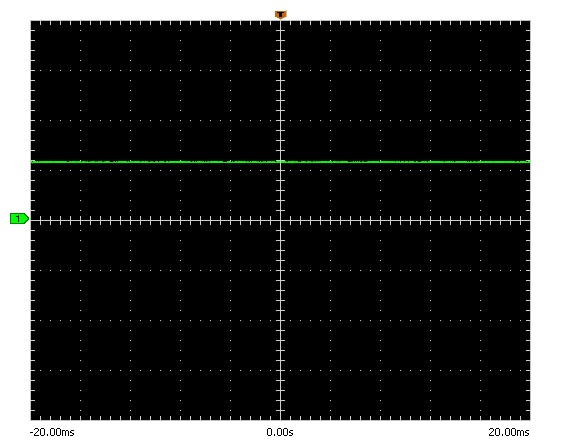

２）５Vパワー

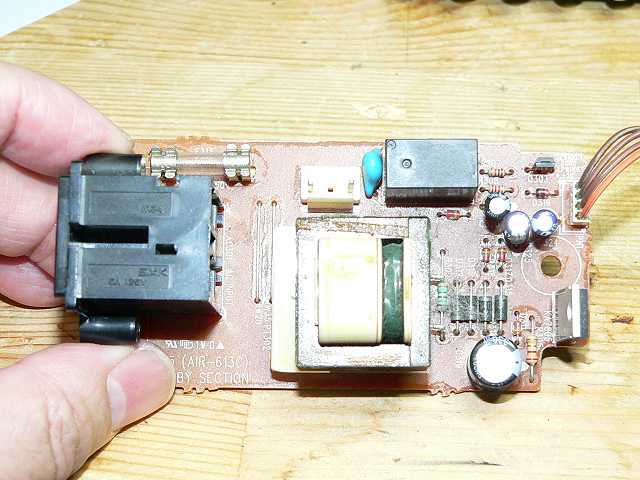

5V電源には下記の様に三端子レギュレータが付いているので、5V以上ならこんなリップルは出ないはず。電解コンデンサの容量抜けの様な感じがします。
２．電解コンデンサの容量測定
まずは、４つの電解コンデンサの一つ一つの容量を確認します。
１）３３０μF
まずは、+5V系で一番大きな電解コンデンサ330μFの容量を確認します。

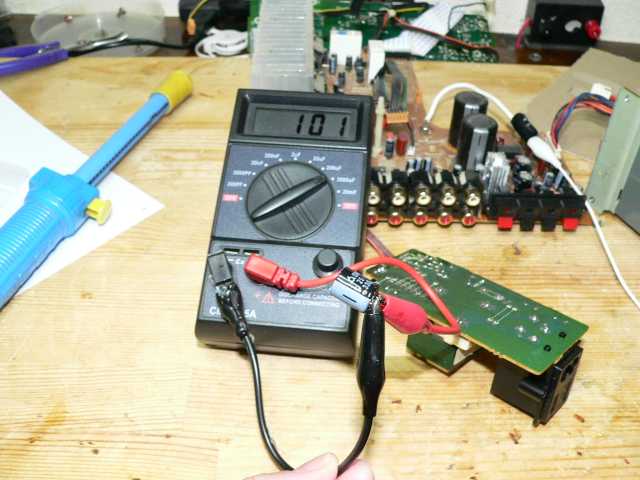

するとなんと容量はたったの101μFでした。

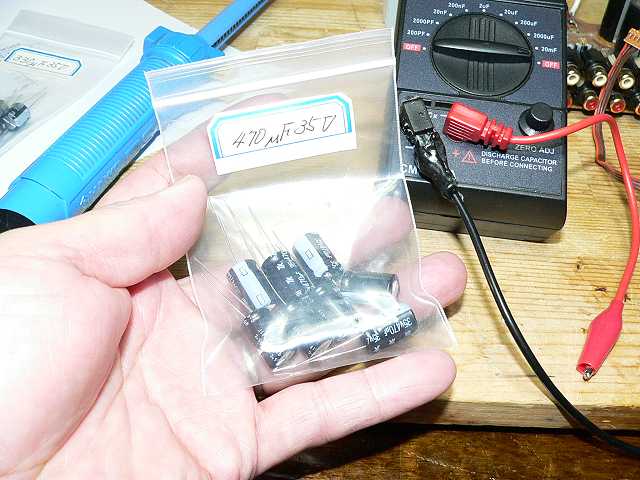

330μFは保有していますが、大事を取って、470μFを取り付けることに。
２）47μF ２個

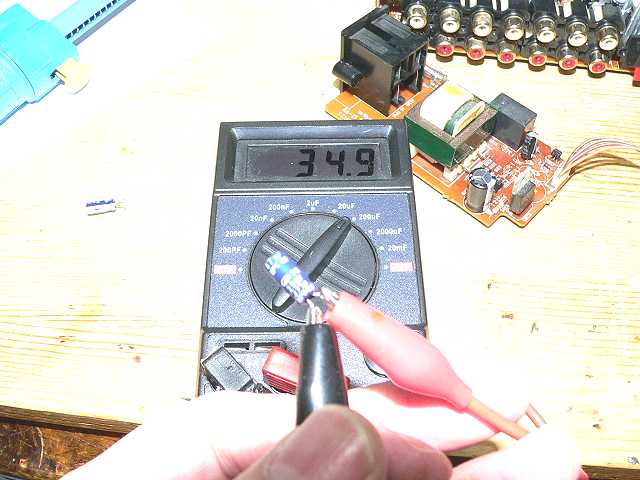

次は、47μFです。

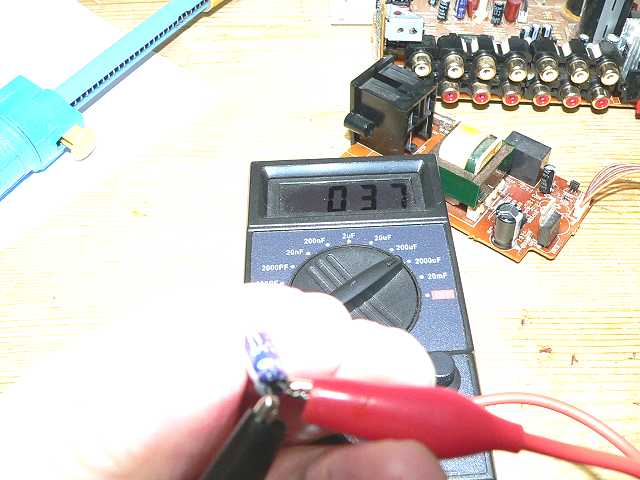

こちらも容量抜けで、35μFレベルです。
３）22μF
最後は22μFですが、これはなんと6.3μFしかありませんでした。
４）電解コンデンサをすべて交換
5V系は、すべて容量が抜けていましたね。どうなっているんだろうね〜。

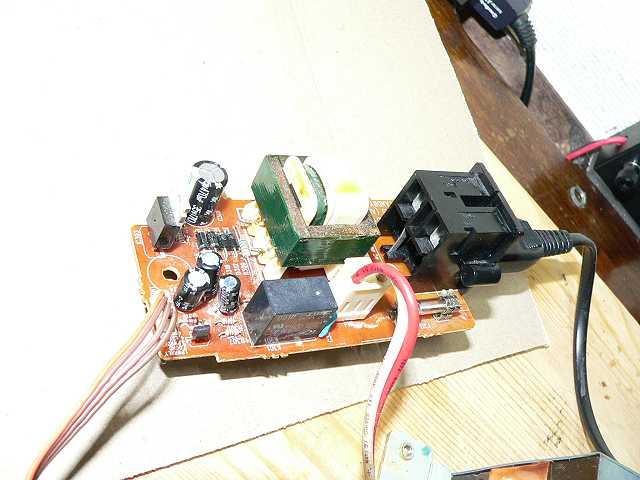

これらの電解コンデンサはすべて交換しました。
３．電源電圧を確認

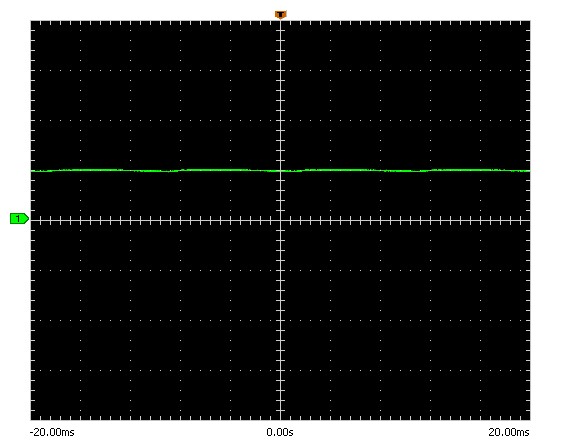

オシロで電源電圧を確認します。
すると、綺麗に+5Vが出るようになりました。
４．動作を確認
もしかすると、これで直ってしまったかもしれない？とTomは思いました。

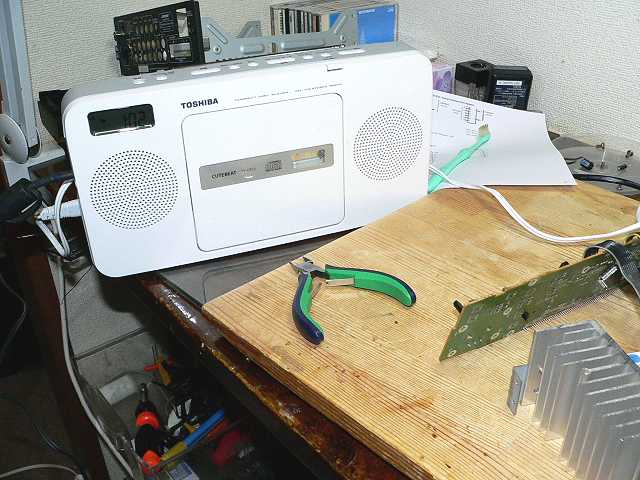

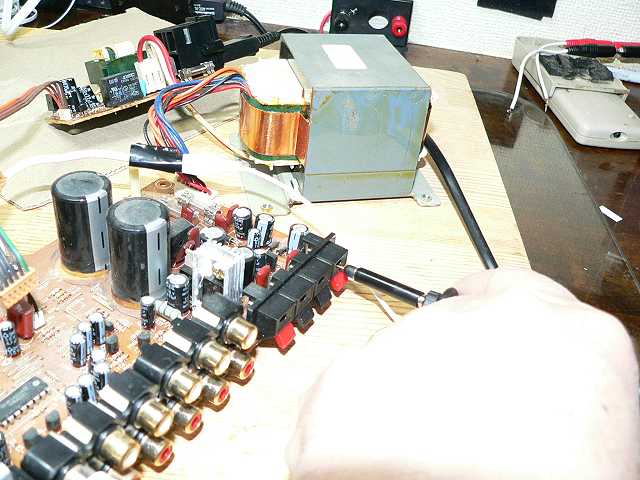

そこで、最小限の構成である、CDラジカセから音声を入力して、SP出力の波形を確認します。
今回のCDはイーグルスです。

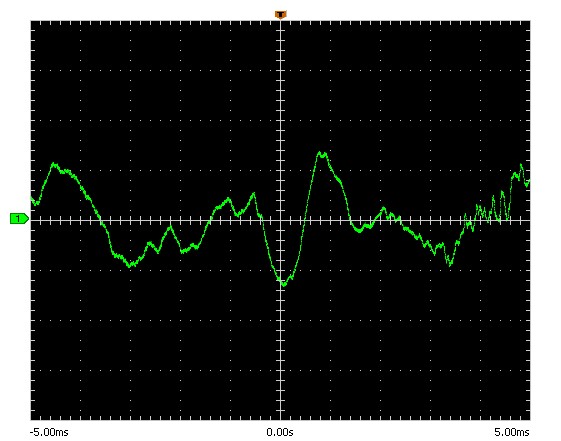

すると、SP出力波形はこんなに綺麗な音声波形でした。
５．スピーカーを繋ぐ

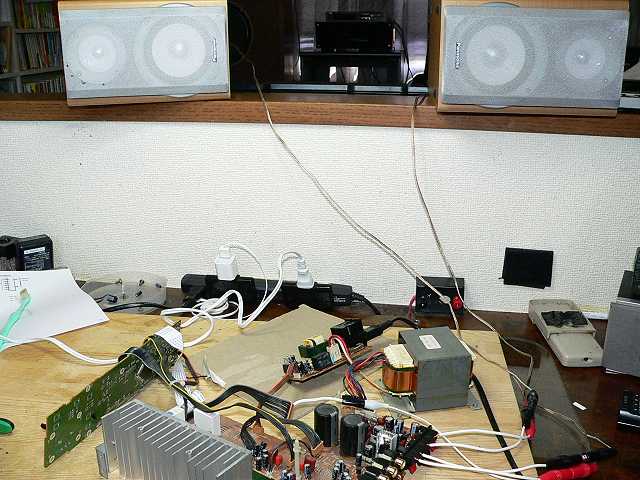

オシロで波形を確認しましたので、いよいよスピーカーを繋いで音声を確認します。
結果は、とても綺麗な音でした。先日Kamadaさんの所で聴いたように、スッキリと澄んだ音ですね。合格です！
しかし、Tomはちょっとだけ不安な点が・・・・・。
5V電源でこれだけ容量抜けが発生しているのだから、他の電源の電解コンデンサの容量も抜けているに違いない！
次回は、それを確認します。
